Re: De Dion Bouton

Bravo pour cette magnifique réalisation avec de très belles photos. :bravo :bravo A suivre pour une prochaine réalisation ?. :MERCI: Ajouté 2 heures 54 minutes 43 secondes après : Voir une vidéo d'un modèle avec RC https://youtu.be/G2TuIwRHyl4 et le site suivant, sur une des photos du modèle peint e...
par mica51
mer. 3 juil. 2019 10:40
Forum : Ensembles vapeur stationnaires ou mobiles
Sujet : De Dion Bouton
Réponses : 96
Vues : 36196

Re: De Dion Bouton

Bonjour,

Voir les extrait des plans.
4 vis M2x16 (39), fixes le disque et le cylindre et l'ensemble est maintenu par 4 goupilles dia 1.5 mm en corde a piano. La surface de contact entre les cylindres et les disques sont rodés pour une étanchéité parfaite.
IMG_200 MOTEUR.pdf
(231.43 Kio) Téléchargé 78 fois
IMG_100 MOTEUR.pdf
(263.76 Kio) Téléchargé 75 fois
par mica51
mar. 2 juil. 2019 09:25
Forum : Ensembles vapeur stationnaires ou mobiles
Sujet : De Dion Bouton
Réponses : 96
Vues : 36196

Re: De Dion Bouton

Bonjour,

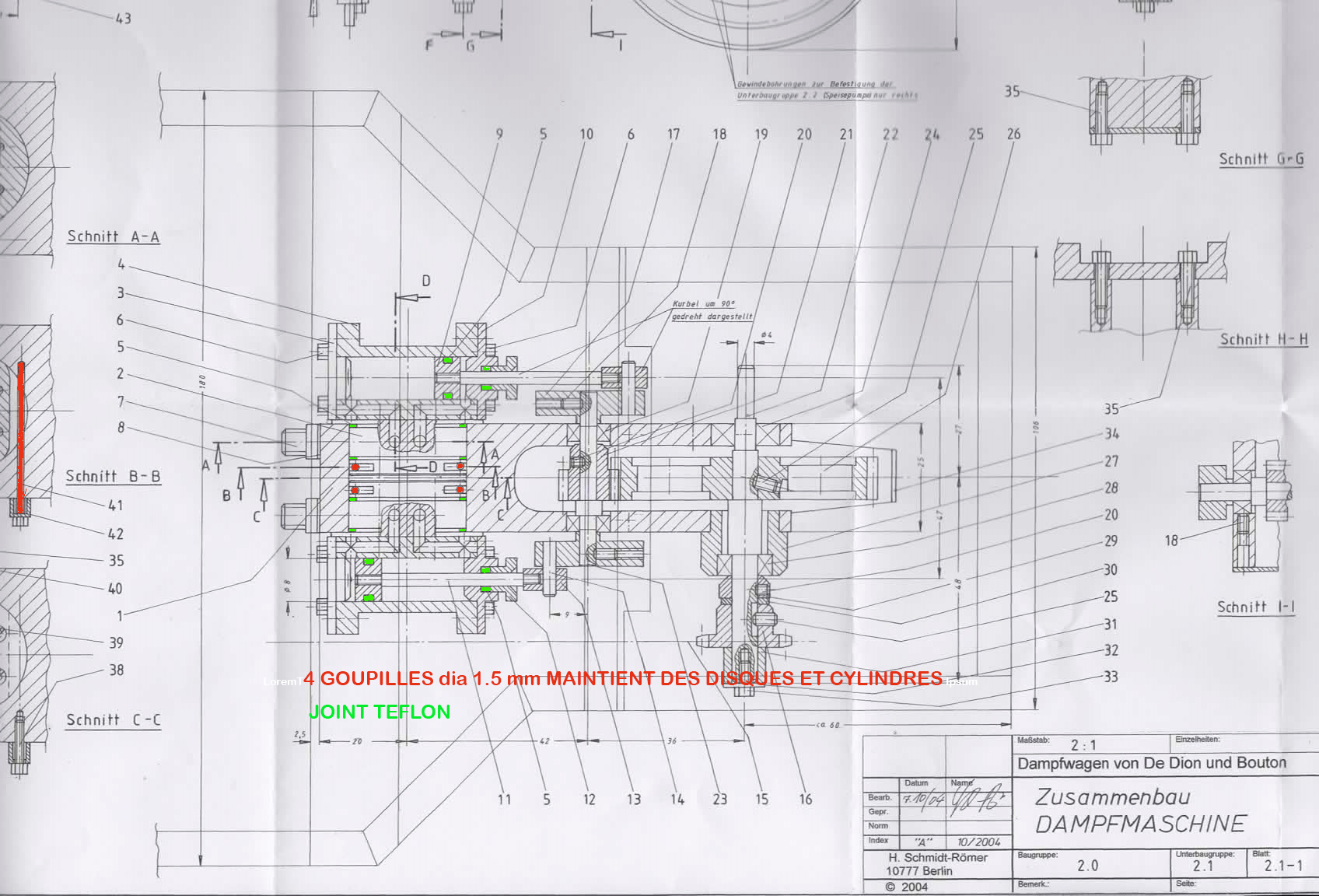

Voici un extrait du plan du moteur, en rouge les goupilles de maintient et en vert les joints en téflon.
IMG_011 copie.pdf
plan de coupe moteur
(174.72 Kio) Téléchargé 69 fois
par mica51
mar. 2 juil. 2019 00:23
Forum : Ensembles vapeur stationnaires ou mobiles
Sujet : De Dion Bouton
Réponses : 96
Vues : 36196

Re: De Dion Bouton

Bonjour,
Un dessin avec une explication est le bienvenu concernant un oscillant classique. :bravo
par mica51
dim. 30 juin 2019 11:54
Forum : Présentations - Attention! pour l'accès à tous les forums postez votre premier message ici.
Sujet : Nouveau de la Marne
Réponses : 6
Vues : 3742

Nouveau de la Marne

Bonjour à tous, Pour commencer bravo pour ce forum de passionnés de la vapeur et d’usinage. Je suis retraité de l’industrie automobile comme technicien de maintenance machine outils. Je vais suivre vos réalisations et participer au forum suivant mon niveau usinage. De passer des armoires électriques...
par mica51
dim. 30 juin 2019 11:28
Forum : Ensembles vapeur stationnaires ou mobiles
Sujet : De Dion Bouton
Réponses : 96
Vues : 36196

Re: De Dion Bouton

Bonjour, Bravo pour la description et la réalisation du modèle. Les cylindres du moteur sont maintenus en rotation par 4 tirants de D1.5x35 St37K (N°41) avec un perçage Dia 1.5 mm sur 32 mm du Bloc moteur (N°1). Quelle est la méthode pour ne pas casser les forets ? a condition de percer les dia 1.5 ...
