Bonjour,
Pour les fonds plats (je me vois mal bomber une tôle inox) de ma chaudière, j'ai deux épaisseurs possibles, 2 ou 5mm. Qu'en pensez vous?

Test fait en eau avec la mise en pression au compresseur à 9 bars (le maximum de mon compresseur) Pas besoin de compresseur ! une bonne pompe a eau a piston peut monter bien plus haut en pression . Sinon en remplissant d'eau et en fermant de façon étanche , il suffit de chauffer avec un petit chalu...

Test fait en eau avec la mise en pression au compresseur à 9 bars (le maximum de mon compresseur) = pas de fuite! Je suis ravi. Je peux donc continuer.

C'est encourageant. Comme je ne souhaite pas dépasser les 5/6bars de pression, je pense qu'un test à 20 bars suffit amplement.

Bonjour, Un ami modéliste exceptionnel, Jean-Pierre dont vous pouvez voir une réalisation ici https://www.youtube.com/watch?v=v4w9zKvUv-I est un ancien du monde du nucléaire. Il utilise un maximum l'inox, teste ses chaudières à 50 bar et ses tanks à gaz à 200 (!) Il est vrai qu'il fait des très gro...

Quoiqu'on en pense ou qu'on en dise l'inox reste a mon, avis le meilleur choix . Ce n'est pas si difficile que ça a travailler , ni a souder et la transmission thermique pas aussi mauvaise que ce que certains disent . Il ne faut utiliser que de l'inox austénitique (non magnétique) et pas du ferriti...

Le choix du métal c'est imposé à moi puisque c'est de la récupération du travail. Pour la chauffe, dans un premier temps elle sera au gaz, car c'est une chaudière de test et que c'est plus simple à contrôler pour un novice. Lorsque j'aurai un peu d'expérience elle évoluera peut être.

Bonjour, Je n'y connais rien, j'ai juste remarqué que les tubes bouilleurs de mes chaudières étaient en hélice, là j'ai l'impression qu'ils vont freiner le flux d'air chaud Oui, je pense que ça va les freiner, mais ma chaudière est verticale et pas horizontale, donc je pense que c'est moins importa...

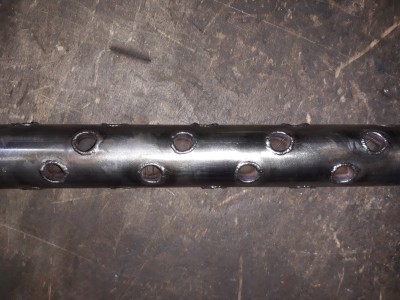

J'ai commencé la chaudière. Voici le tube central diamètre 39-42 avec 13 tubes bouilleurs 12-14 avec une pente de 5mm. Je vais faire un test d'étanchéité bientôt.

Bonsoir, après réflexion, en éloignant le centre des tubes de fumée, je peux en mettre 8, moins un pour le dôme de vapeur, et cela me laisse la place de mettre un tube D36-40 au milieux avec 10 ou 12 tuyaux bouilleurs D8-10 avec un pente de 5mm ( 12,5% ). Cela me semble efficace. Mais après je n'ai ...

Avec 7 tubes, cela me fait 17.8cm2 de section de passage des gaz. A section équivalente, il me faudrait 23 tubes de diamètre 10x12. J'ai sous les yeux un plan de chaudière horizontale pour un stuart 10h avec une section de passage des gaz de 6cm2, du coup je me dit que je ne suis pas trop dans les c...

Merci. Pour les tubes, j'ai que ça sous la main. Et puis, moins il a de soudures, plus c'est facile. La hauteur du tube du corps de la chaudière fait 280mm. Erratum, les tubes de fumées fonts 18-21 de diamètre et pas 19-21. 7 tubes font une surface interne de 11,08 dm2 ou 1 107,8 cm2. D'après les ca...

Bonjour à tous. Je me lance dans la fabrication de petit moteur à vapeur. Mais avant, je souhaite me fabriquer une chaudière de test. Elle n'aura pas vocation à être belle, mais fonctionnelle. J'ai récupéré le l'inox au travail et j'ai un TIG à disposition. Avec les tuyaux inox que j'ai récupérés je...
