je m'attaque au volant moteur , préparation d'un support ..... IMG_20250321_194841.jpg IMG_20250321_194852.jpg rectification avant montage du volant IMG_20250322_111749.jpg IMG_20250321_195414.jpg j'ai commencé l'usinage , mais pas finie .......... IMG_20250323_174853.jpg IMG_20250323_174900.jpg bon...

bonjour ,
quelques nouvelles mais pas bonnes , j'ai perdu l'usinage du vilebrequin et de l'excentrique

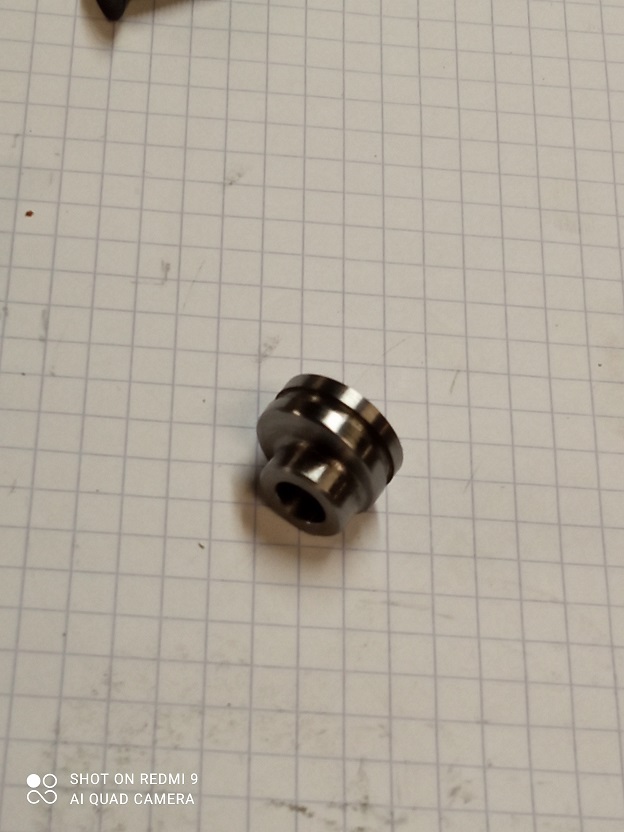

je vous mets juste les pièces finies ....

merci gégé
jamais fait , je vais essayer ......

et pour l’extrémité des manettes ?

bonjour gégé

c'est toi qui a usiné le carbu ??
pour les manettes d’accélérateur ainsi que le cône ( venturi ) , tu utilise des outils de forme ou la lime ou autre ...?

sinon , de très jolie pièces !!
xav"

ps; merci pour les accessoires pour voir l’échelle , ça nous montre la grosseur des pièces

bonsoir

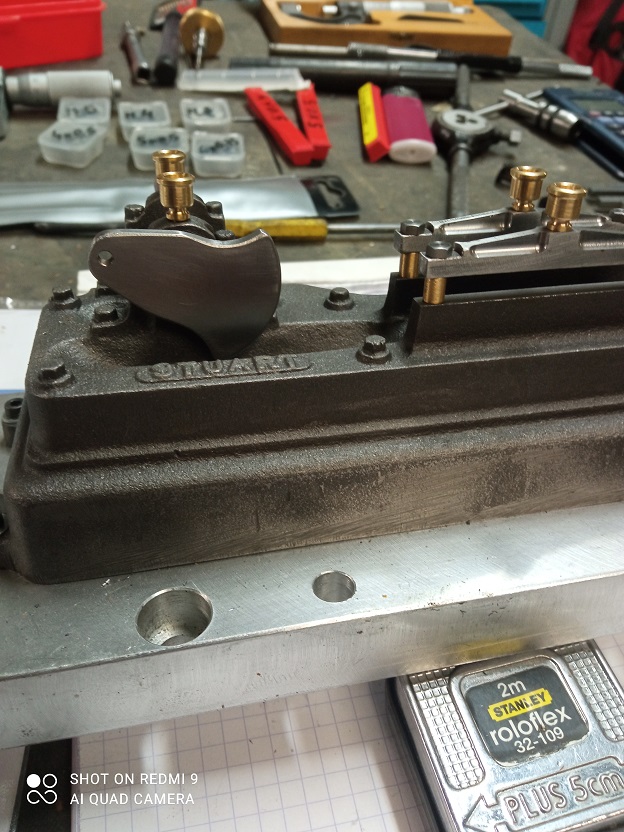

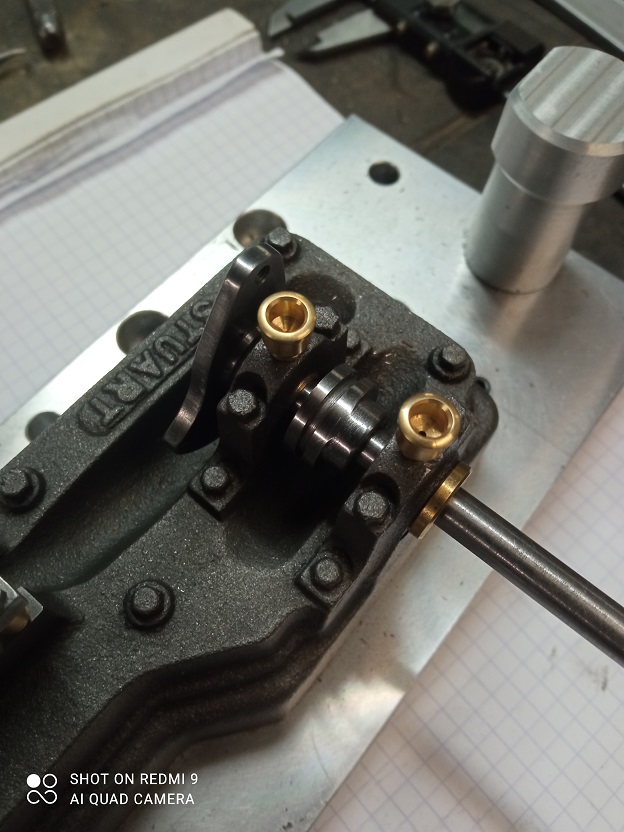

tout les graisseurs sont fait
bon week end
xav"

bonsoir gégé

très jolis ce petit moteur , pourrais tu nous faire une photo avec un briquet ou un réglet ... on ne se rend pas compte de la grosseur des pièces
sinon , super montage

xav"

c'est la passion de l'usinage qui a repris le dessus ...

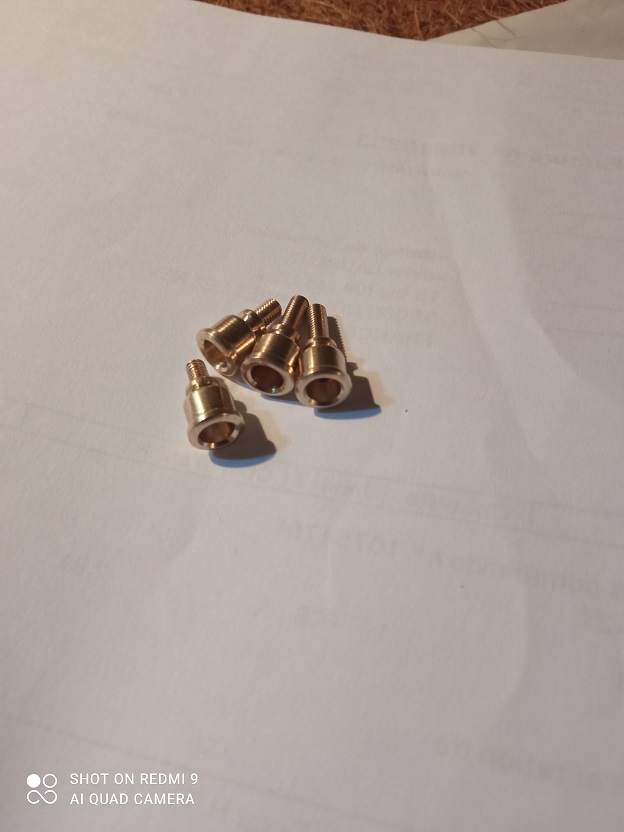

bonsoir , j'ai fais un essais d'usinage des graisseurs .... j'aimerais avoir vos avis si il faut faire des retouches ou si ça fait disproportionné par rapport au moteur merci d'avance xav" IMG_20250219_205539.jpg IMG_20250219_205559.jpg IMG_20250219_205623.jpg IMG_20250219_205720.jpg IMG_20250219_20...

bonjour berola

il m'en faudrait 4
si tu avais une petite photo avec le diamètre et la hauteur , ça serait top

xav"

merci de vos retour !! c'est bien les petits graisseurs de paliers que je cherche je me pose quand même la question de l'usinage de ces petites pièces ( surtout au niveau du pied comme sur la photo de Zéphyrin ? peut être avec un outil de forme ?? le modèle de rhavrane me parait plus facile a usiné ...

merci Epine43 , c'est sympa

je profite pour lancer un appel , si quelqu'un aurait des photos ou plan de petit graisseur ( huileur ) sympathique

bonsoir , :coucou: suite a mes recherches , j'avais vu des glissières plus sympathique que le plan ..... du coup , j'ai essayé :mrgreen: cubage IMG_20250215_141917.jpg petit montage pour les inclinaisons IMG_20250216_113958.jpg finition IMG_20250216_151315.jpg IMG_20250216_152202.jpg petite entretoi...

usinage des bagues en bronze ( petite entorse au plan , j'ai usiné une bague a collerette plutôt qu'une bague plus rondelle ) IMG_20250208_194123.jpg IMG_20250209_140754.jpg IMG_20250209_142356.jpg perçage et alésage du diamètre intérieur directement sur place IMG_20250209_143051.jpg IMG_20250209_14...

bonsoir a tous quelques nouvelles , j'ai commencé l'usinage :bravo mise a hauteur ... IMG_20250208_142251.jpg j'en ai profité pour fixé un chute d'alu et j'ai usiné la hauteur de l'axe du vilebrequin IMG_20250208_142259.jpg montage du moteur a 90° IMG_20250208_155100.jpg vérification , on est bien s...
