machine à vapeur stationnaire

asset

machine à vapeur stationnaire

Message non lu par asset »

Bonjour à tous,
En tant qu'invité non modéliste, j'aimerais vous demander si vous connaissez ce genre de fabrication qui ne porte aucune inscription ni logo. J'ai hérité de cette machine et je désirerais savoir à quoi elle a pu bien servir et quelle fabricant a fourni les pièces pour l'usiner. Même pour un amateur averti et très bien outillé, il me semble impossible de fabriquer par exemple le vilebrequin en acier ou les pièces en fonte.
Malgré mes recherches, je n'ai pas trouvé de machine semblable qui pourrait me donner une idée de son origine et de sa fonction. Je serais heureux d'en savoir davantage vu la place qu'en prend chez moi! J'ai l'impression que ces grosses machines sont passées de mode. On fait des modèles plus petits, qui encombrent moins. J'en possède quelques uns.
Voici un aperçu des données techniques :
Socle fonte : 620 x 250 mm
Diamètre volant fonte : 320 mm
Hauteur régulateur : 350 mm
Cylindrée : env. 700 cc
Poids : env. 30 kg
Me dire comment joindre les photos que je n'arrive pas à insérer.
Avec mes meilleures salutations.

Avatar du membre
Malevthi
Administrateur du site
Messages : 4404
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: machine à vapeur stationnaire

Message non lu par Malevthi »

Bonjour Asset,
En tant qu'invité il n'est pas possible de poster des photos. Le mieux serait de s'inscrire, ça n'engage à rien et ça donne accès à d'autres rubriques.
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
gegedej
Messages : 177
Enregistré le : mer. 24 sept. 2014 10:12
Localisation : Valenciennes

Re: machine à vapeur stationnaire

Message non lu par gegedej »

asset a écrit :
jeu. 8 oct. 2020 17:09
Même pour un amateur averti et très bien outillé, il me semble impossible de fabriquer par exemple le vilebrequin en acier ou les pièces en fonte.
Bonjour et bienvenue,
Si tu parcours le forum, tu verras ce que certains arrivent à fabriquer ici jump ; moi aussi, à mon niveau, je pensais que c'était impossible et ce l'est toujours pour moi mais pas pour eux. Je vais d'étonnement en étonnement quand je vois et admire leurs réalisations.
Gérard

Avatar du membre
berola
Messages : 1619
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: machine à vapeur stationnaire

Message non lu par berola »

Bonjour
Pour les pièces en fonte c'est pareil . J'ai eu un copain ( DCD) qui faisait toutes ses (pseudo ) fonderies en acier mécano soudé .
Ensuite il passait toutes soudures et surfaces a la fraise lime carbure sur flexible .
Beaucoup s'y sont trompés croyant voir de belles fonderies !
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

asset
Messages : 2
Enregistré le : ven. 9 oct. 2020 00:22

Re: machine à vapeur stationnaire

Message non lu par asset »

Voilà quelques précisions techniques et des photos :

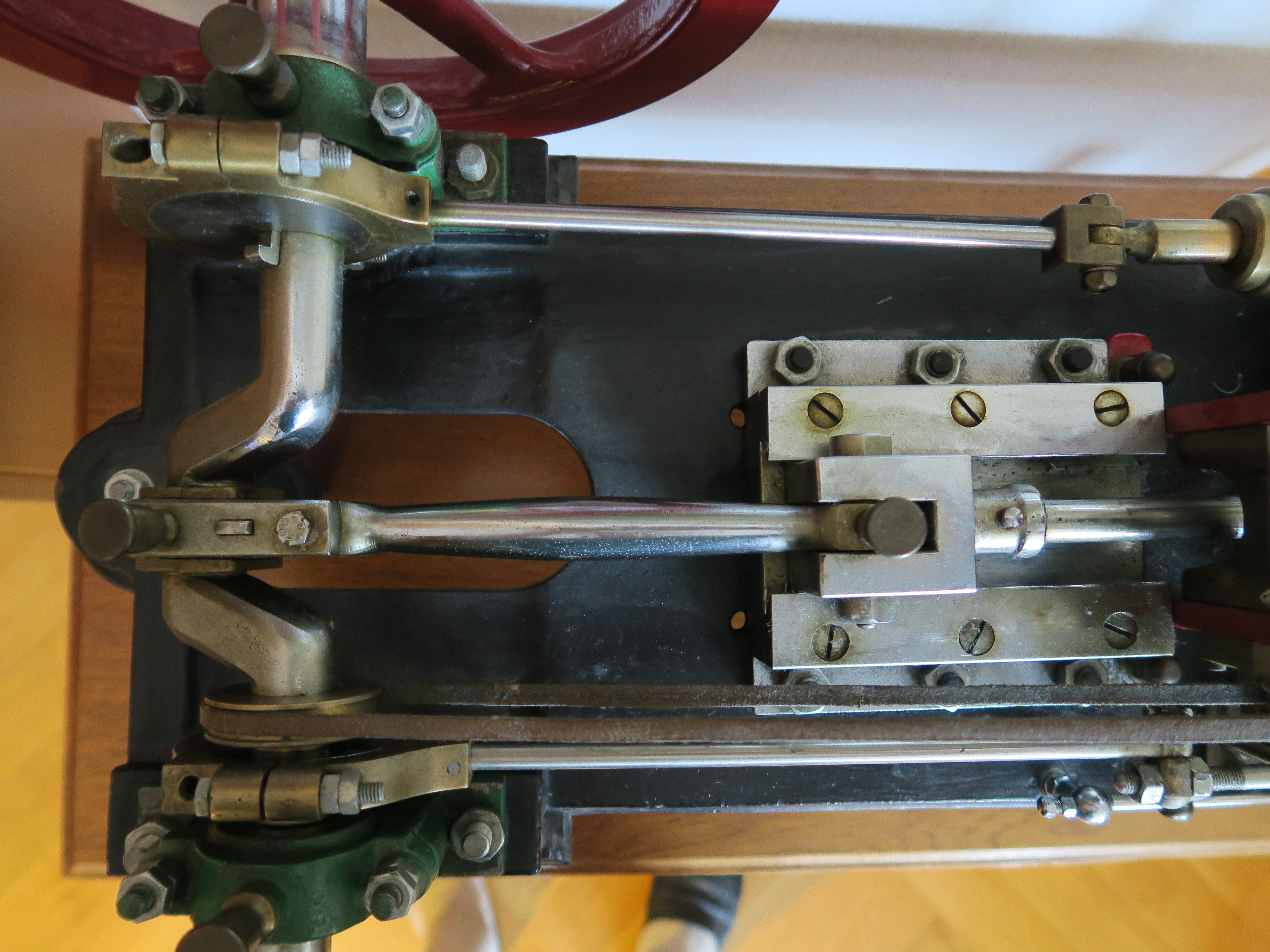

Vilebrequin diamètre petit axe: 23 mm, grand axe : 38 mm, longueur hors tout: 420 mm. Très piqué sur le coude.
Bielle entre vilebrequin et chariot : forme oblongue (ellipsoïde allongé), diamètre mini 16 mm, maxi 22 mm
C'est la première fois que je vois ce renflement en mécanique. Que dire en modélisme ? Il fait penser à la technique utilisée en architecture contre le flambage appelée "entasis". On la retrouve par exemple dans le renflement des colonnes du porche de la Sagrada Familia à Barcelone voulu par Gaudi.
Inscription, la seule, sur la tête du boulon en acier sur le collier fixant le vilebrequin à la bielle: en haut « 3 F », en bas « 8.8 ».
Je me permets donc de faire appel à vous, fins limiers, pour éclaircir un peu cette énigme.
Fichiers joints
tête du boulon avec inscription.<br />La dernière photo chez moi est ici la première. Avec mes excuses
tête du boulon avec inscription.
La dernière photo chez moi est ici la première. Avec mes excuses
Photo d'ensemble de la machine
Photo d'ensemble de la machine

Avatar du membre
gégé89
Messages : 2111
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: machine à vapeur stationnaire

Message non lu par gégé89 »

:coucou:
l'inscription 8.8 indique la qualité de la vis.
belle machine TOP

Avatar du membre
paterson
Messages : 4724
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: machine à vapeur stationnaire

Message non lu par paterson »

asset a écrit :
ven. 9 oct. 2020 20:56
C'est la première fois que je vois ce renflement en mécanique. Que dire en modélisme ?
Salutous, salut asset,
si cette pièce s'enlève en tirant vers le haut, c'est peut-être un coin qui sert à bloquer les 2 coquilles en bronze qui tournent sur le vilo TOP .
Sinon, c'est purement décoratif, mais j'en doute :( !
Sinon :nul: ??????????

En tout cas, belle machine :banana:
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre
minimotoriste
Messages : 2014
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: machine à vapeur stationnaire

Message non lu par minimotoriste »

Bonjour "asset" et tout le monde
welcome sur notre forum, bien belle machine que tu as là :bravo, je pense qu'elle est de fabrication artisanale, elle a quelques ressemblances(la bielle ;-) ) avec celle que j avais reconstruite il y a une paire d'années (elle faisait 550 cc~)
paterson a écrit :
sam. 10 oct. 2020 11:48
si cette pièce s'enlève en tirant vers le haut
:coucou: Roger, je crois que notre nouvel ami veut parler de la forme de la bielle (en ballon de rugby allongé , c'est le sud-ouest mdr )
Bonne après-midi .@+++.Henry.

Avatar du membre
paterson
Messages : 4724
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: machine à vapeur stationnaire

Message non lu par paterson »

Salut Henry,
MERCI pour cette précision mon bon ami TOP !! Effectivement, c'est plus plausible. Je suis :boulet:
Heureusement que tu veilles mdr .
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre
gégé89
Messages : 2111
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: machine à vapeur stationnaire

Message non lu par gégé89 »

:coucou:
minimotoriste a écrit :
sam. 10 oct. 2020 14:16
(elle faisait 550 cc~)
:o tu es sûr ? 0.55 litre ... :roll:

Avatar du membre
Zéphyrin
Messages : 2711
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: machine à vapeur stationnaire

Message non lu par Zéphyrin »

La bielle renflée au milieu est très courante sur des machines anciennes, je dirais même la forme la plus courante sur les machines stationnaires du XIXème, à rotation lente.
la manivelle semble d'une pièce forgée et usinée, très belle pièce !
la plupart des vis et écrous, ne me semblent pas d'origine, sont très récents, seuls les écrous et vis de type "modèle réduit" sont "anciens". il faudrait remettre des écrous réduits...cette imposante et magnifique machine le mérite.
J'ai des doutes sur l'efficacité de la commande de la vanne d'admission par le levier du régulateur. En principe le régulateur actionne une vanne papillon ou boisseau séparée de la vanne génerale.

je pense à une machine de fabrication artisanale soignée, avec quelques accessoires laiton comme la pompe à eau et des vannes venant d'une machine Radiguet...l'ensemble a été récemment restauré.
Modifié en dernier par Zéphyrin le sam. 10 oct. 2020 20:15, modifié 1 fois.

Avatar du membre
jpvap54
Messages : 481
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle

Re: machine à vapeur stationnaire

Message non lu par jpvap54 »

Bonsoir à tous !
Et si c'était plus qu'un modèle réduit ??????
Il y a quelques années,à Besançon,j'en ai vu une de cette taille qui avait servi à entraîner une petite machine
dans un atelier! du Doubs ( Elle n'avait pas de renversement de sens de rotation ) !
Bonne soirée à tous !

asset
Messages : 2
Enregistré le : ven. 9 oct. 2020 00:22

Re: machine à vapeur stationnaire

Message non lu par asset »

Merci de vos remarques. On en sait un peu plus sur cette machine probablement de production artisanale.
C'est toujours intéressant d'avoir l'avis de spécialistes.
Dans cette ligne, peut-être pourrais-je vous montrer d'autres machines à vapeur de ma collection, plus petites mais assez sophistiquées. A insérer dans cette rubrique ou sous "Vos nouvelles et futures acquisitions" ?
Comme je ne fabrique pas, je ne peux vous présenter que du déjà fait. Je ne sais pas si c'est conforme à l'esprit du forum.

Avatar du membre
minimotoriste
Messages : 2014
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: machine à vapeur stationnaire

Message non lu par minimotoriste »

Bonjour "asset" et tout le monde
asset a écrit :
ven. 23 oct. 2020 01:21
Dans cette ligne, peut-être pourrais-je vous montrer d'autres machines à vapeur de ma collection, plus petites mais assez sophistiquées. A insérer dans cette rubrique ou sous "Vos nouvelles et futures acquisitions" ?
Je dirai simplement tu as tout juste TOP et de rajouter il nous tarde de voir tes petites merveilles :shock:
asset a écrit :
ven. 23 oct. 2020 01:21
Comme je ne fabrique pas, je ne peux vous présenter que du déjà fait. Je ne sais pas si c'est conforme à l'esprit du forum.
L esprit du forum c est le partage :biere: ,alors y’a plus qu’à ;-)
Bonne journée .@+++.Henry.

Avatar du membre
paterson
Messages : 4724
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: machine à vapeur stationnaire

Message non lu par paterson »

le forum est un grp de copains qui, qques fois, boivent du faux rhum !
(c'est promis, je n'en dirai plus de la journée; quoique. . . . .)
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
