omnibus de dion de 1898

[vaperigord]

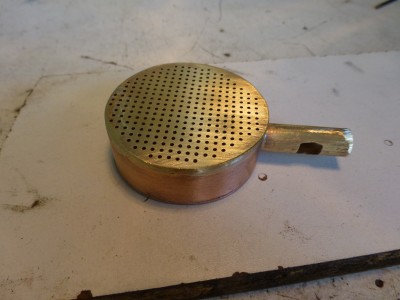

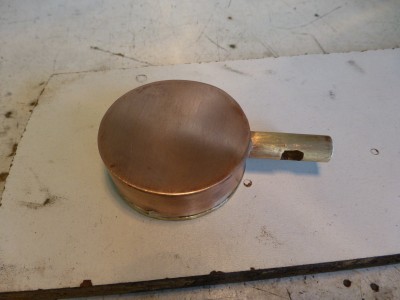

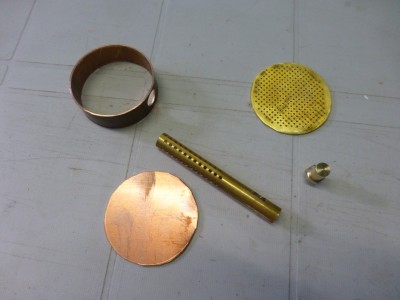

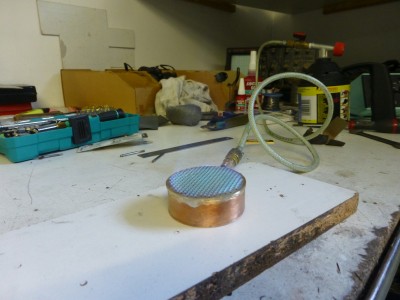

suite avec le brûleur diamètre 50 tube alimentation 4 rangées de 12 trous 2 mm ,grille 288 trous diamètre 1,1 injecteur 0,2 brasure argent et fonctionnement impeccable

[vaperigord]

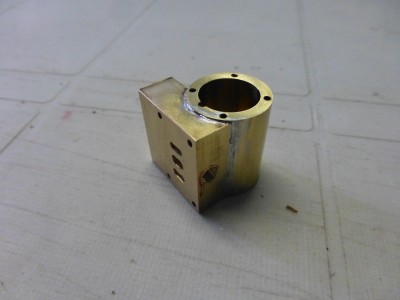

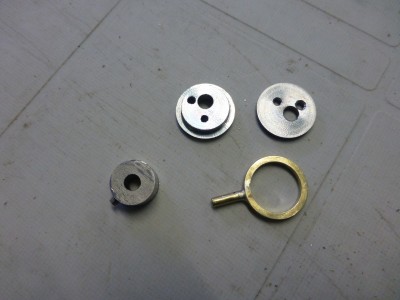

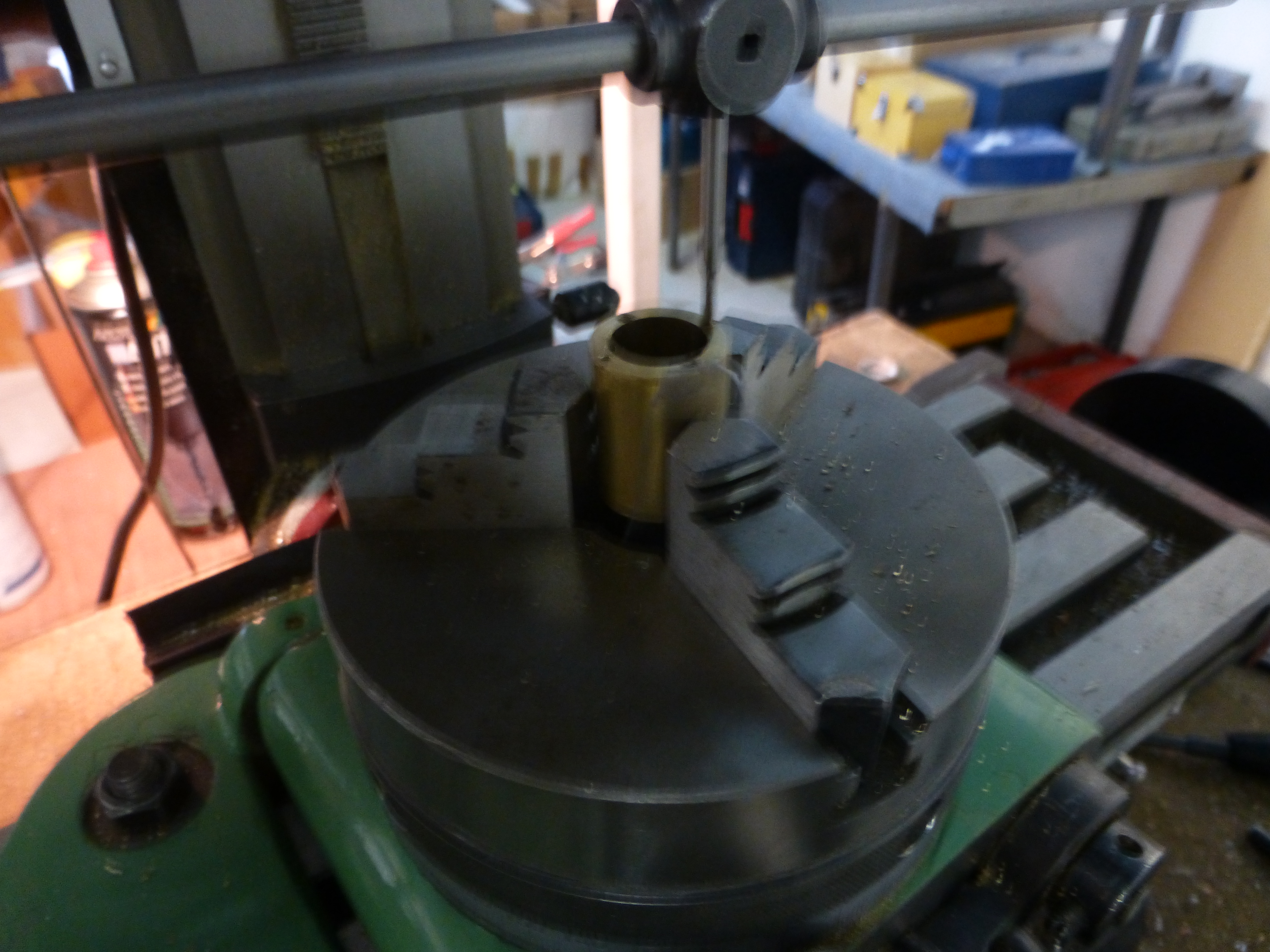

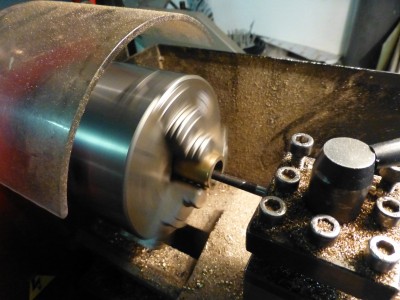

le moteur ,cylindre ,culasses supérieure ,inférieure

[vaperigord]

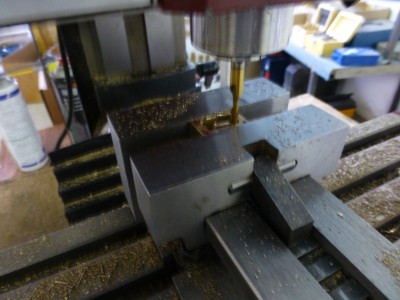

le moteur suite

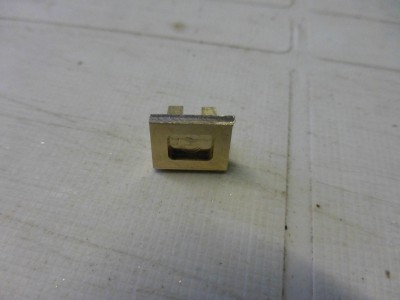

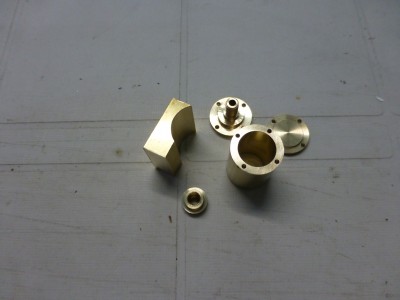

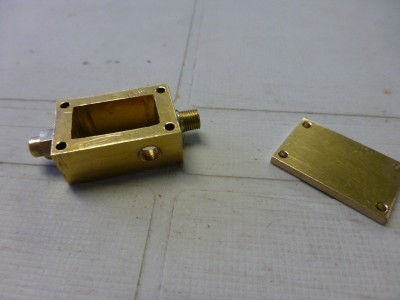

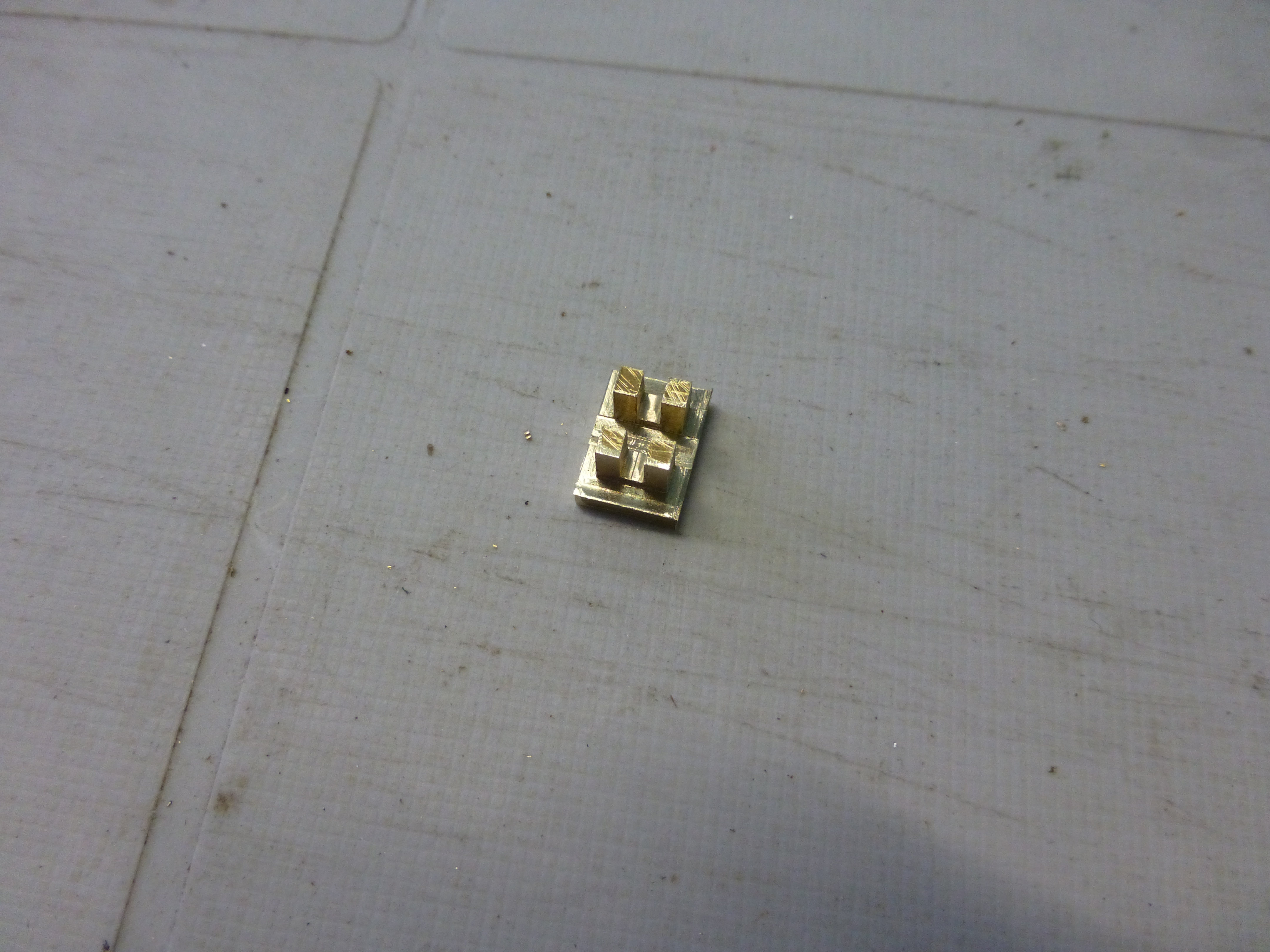

la boite a vapeur et le tiroir

[Malevthi]

Bonjour,
Les premières pièces donnent une idée de la qualité de la future machine.

[vaperigord]

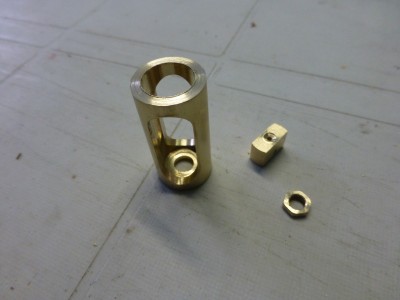

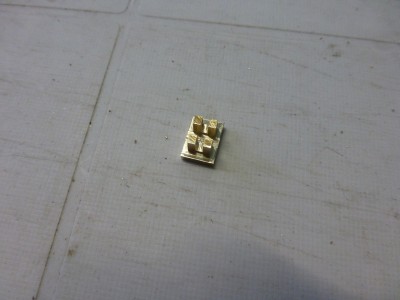

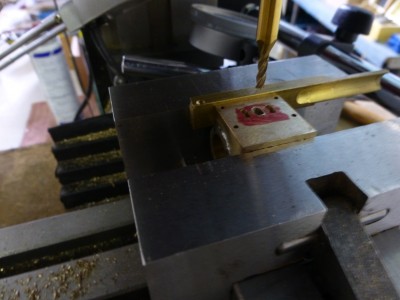

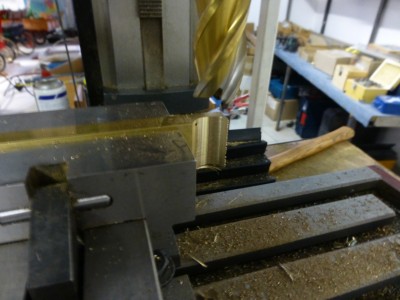

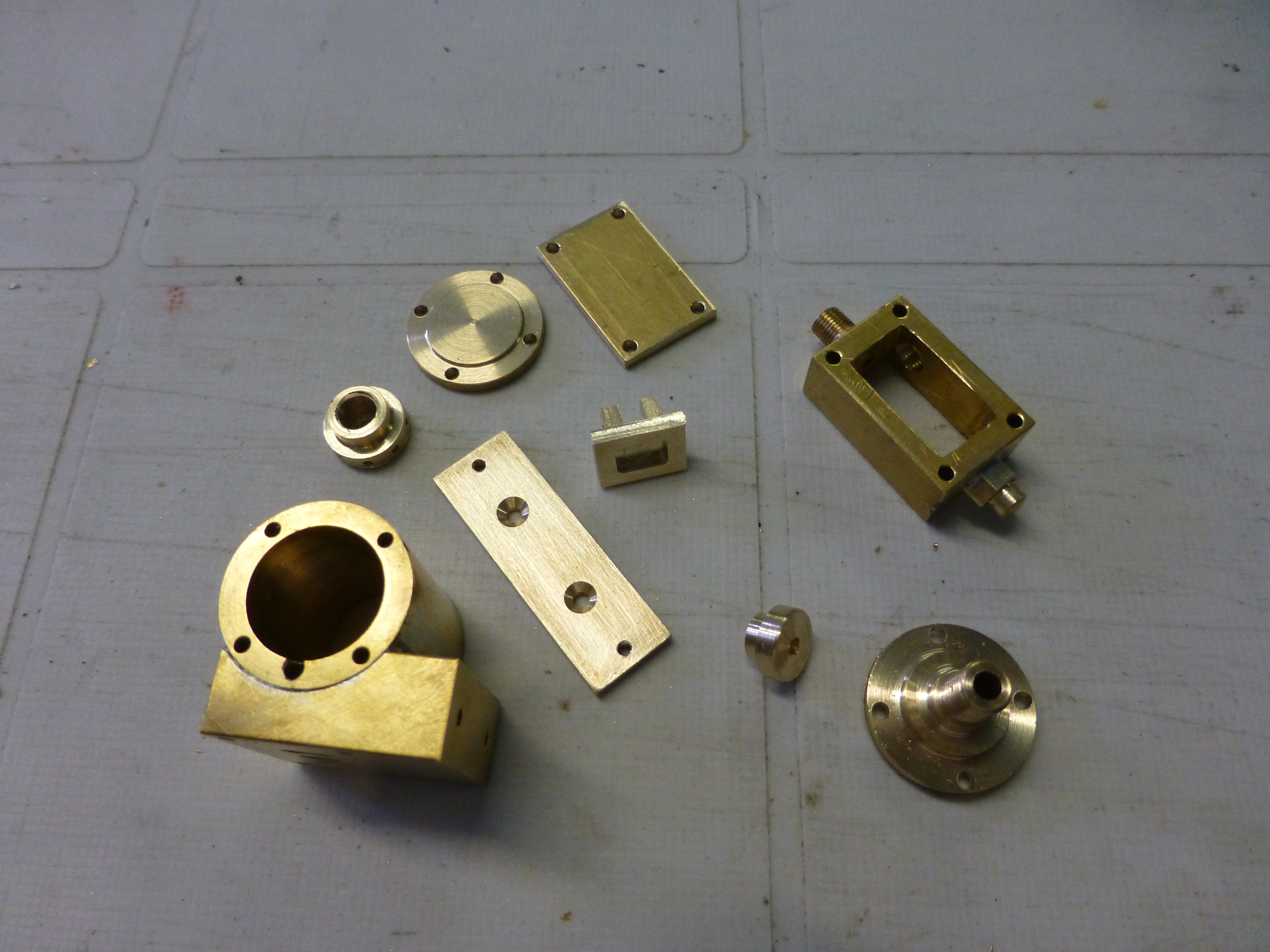

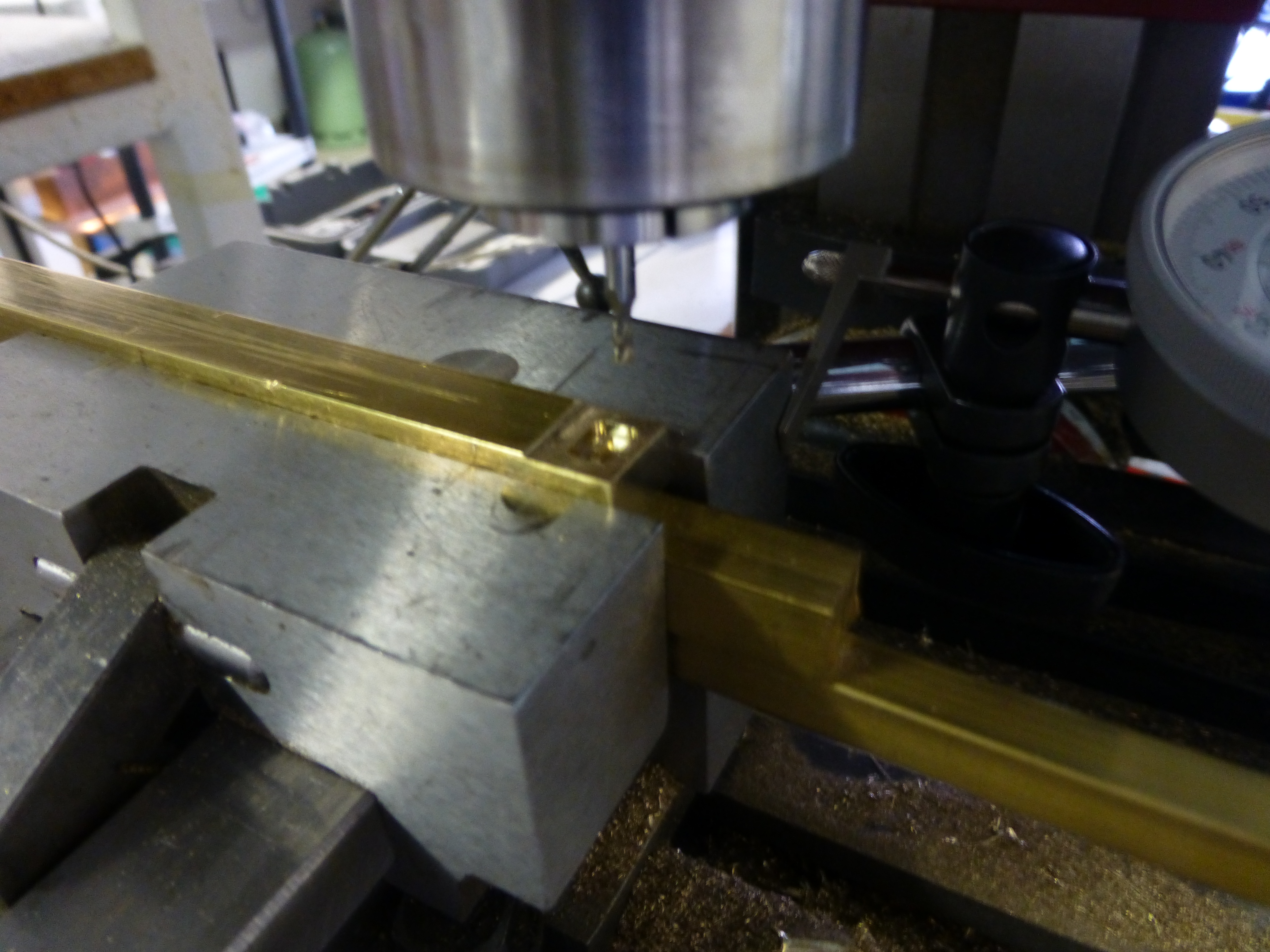

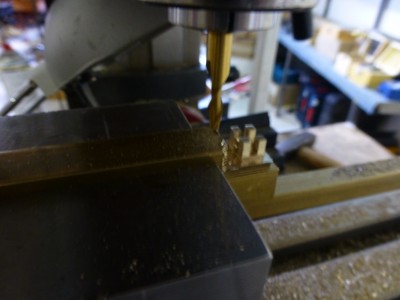

quelques pièces moteur
le guide crosse et la crosse

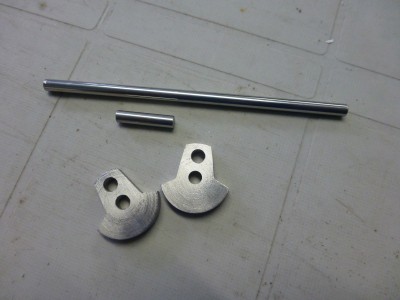

excentrique

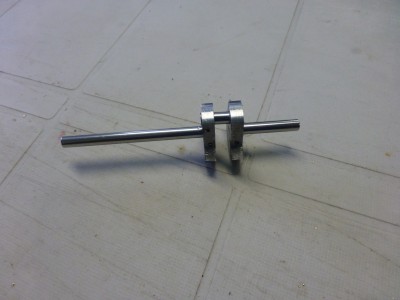

vilebrequin
bielle motrice

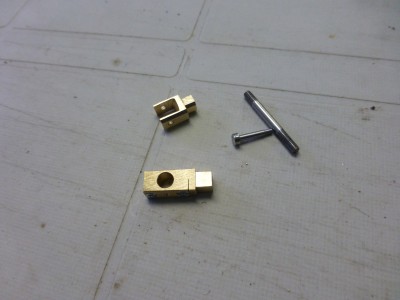

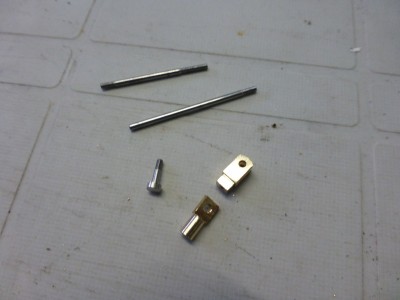

bielle et tige commande tiroir

[vaperigord]

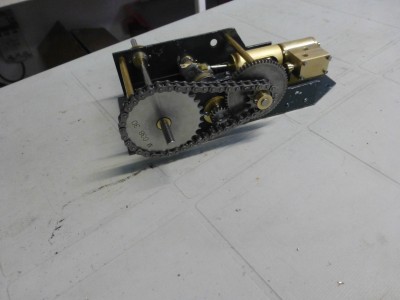

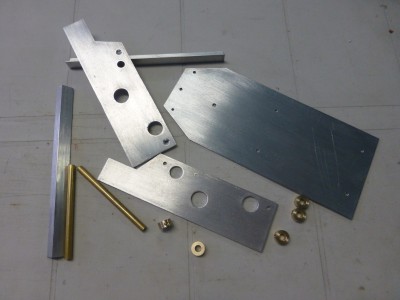

chassis support moteur transmission

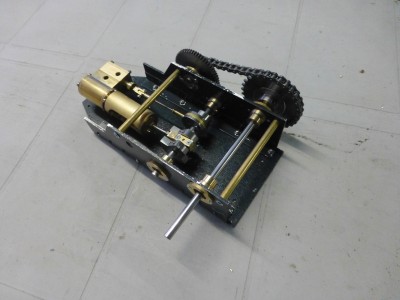

installation ensemble pour test fonctionnement moteur

[gégé89]

mais pas vu le piston,pour faire un test ça serait mieux

[vaperigord]

mais pas vu le piston,pour faire un test ça serait mieux

oups je n'avais pas remarqué que j'avais zappé la photo du piston mais rassure toi il y en a bien un ( je n'ai pas encore inventé le moteur vapeur sans piston )
c'est un piston a coupelles téflon

[Zéphyrin]

beaucoup de pièces, ça usine à fond...
réducteur de vitesse et transmission ça fait une sacrée réduction (1:9 ?), il y aura du couple en sortie !
d'ou vient cette jolie petite chaîne, en pas de 1/4" ?

[vaperigord]

j'avais calculé le rapport de transmission puis noté sur un papier sans doute un papier volant

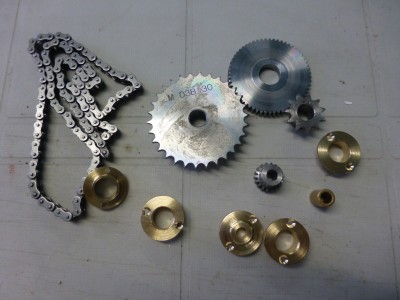

le pignon moteur est un 18 dents qui entraîne un pignon 60 dents qui entraîne le pignon chaîne de 11 dents puis 30 dents ,qui devrait permettre une évolution suffisamment lente plus réaliste
pour ce qui est de la chaîne elle est effectivement au pas de 5 mm je l'ai trouvée ici https://ghw-modellbau.de/index.php?cPat ... 32df96b5da

[vaperigord]

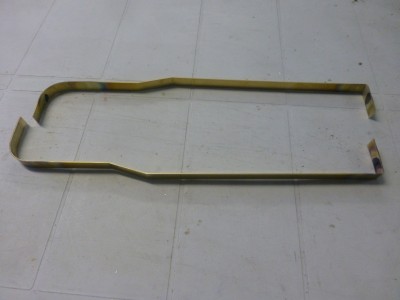

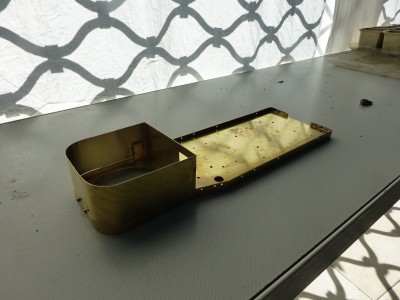

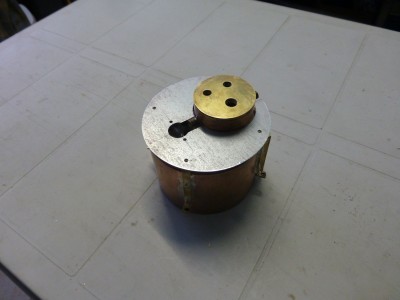

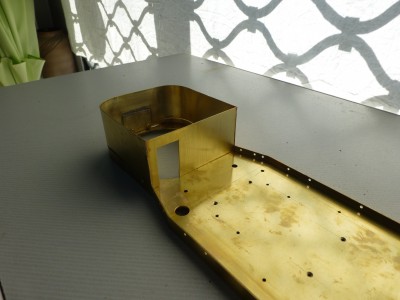

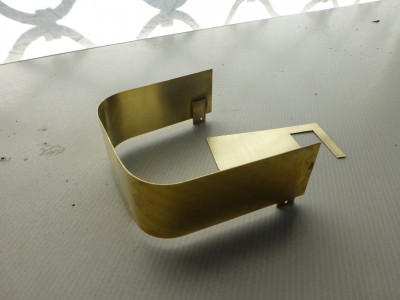

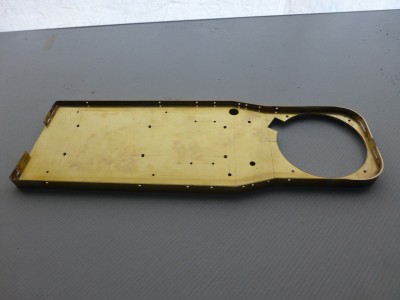

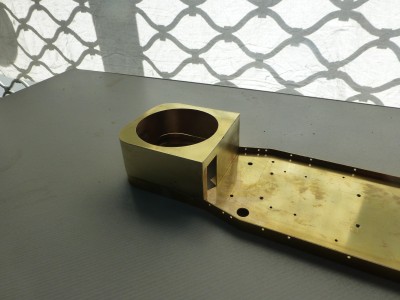

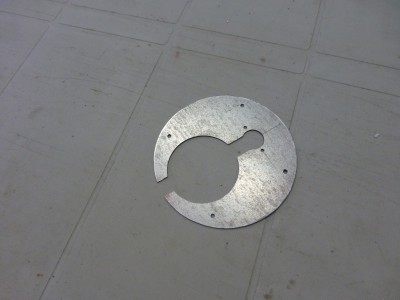

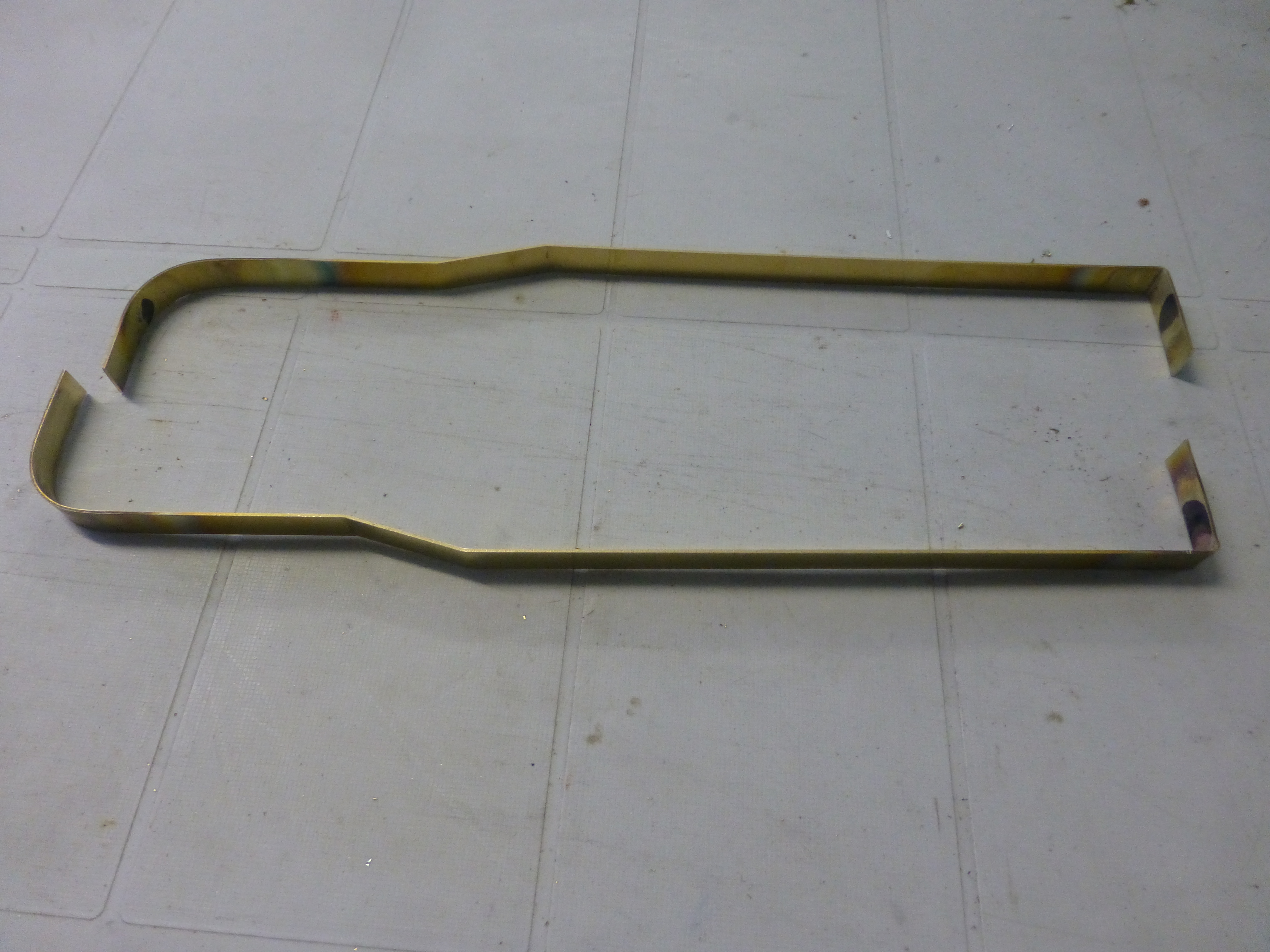

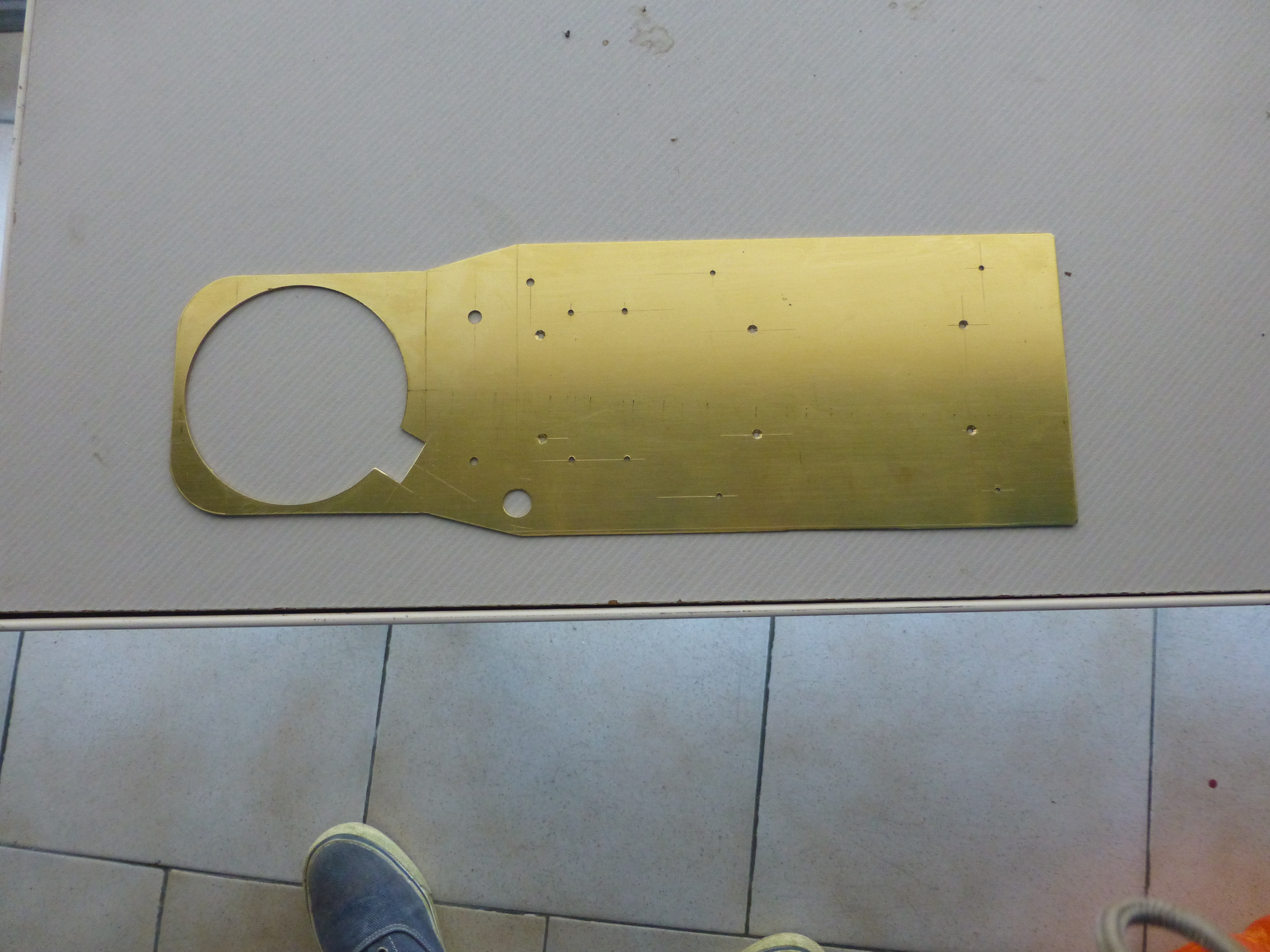

on continu avec le chassis tiré dans une plaque laiton de 1 mm et le capot chaudière

[Malevthi]

Bonjour,
Je vois bien l'expert en carrosserie !
Du laiton de 1mm ne doit pas être facile à braser à l'étain, tu as sans doute un fer costaud ?
Depuis quelques temps j'utilise pas mal la tôle étamée de 0,2mm, c'est un régal même avec un petit fer.

[berola]

Bonjour
Depuis quelques temps j'utilise pas mal la tôle étamée de 0,2mm, c'est un régal même avec un petit fer.
C'est un matériau qui présente d'énormes avantages en modélisme .
Inoxydabilité , solidité , facilité a travailler et a souder .
Il y a bien longtemps que j'utilise.
@+

[Zéphyrin]

Je vois bien l'expert en carrosserie !

effectivement, l'expertise saute aux yeux, bravo !
on distingue quelques traits de traçage, tout est tracé à plat, y compris les pliures et courbures ?

[vaperigord]

Bonjour,
Je vois bien l'expert en carrosserie !
Du laiton de 1mm ne doit pas être facile à braser à l'étain, tu as sans doute un fer costaud ?
Depuis quelques temps j'utilise pas mal la tôle étamée de 0,2mm, c'est un régal même avec un petit fer.

si j'ai utilisé du 1 mm c'est par souci de rigidité pour la soudure étain pas de soucis j'ai un fer suffisamment puissant
je ne connaissait pas la tôle étamée on trouve ça ou ?

on distingue quelques traits de traçage, tout est racé à plat, y compris les pliures et courbures ?

tout est effectivement tracé à plat trous ,pliures et courbures 'après bien sur il faut s'appliquer a bien suivre les tracés pour l'ajustage parfait de l'entourage extérieur
