Machine à remettre en lumière

[berola]

Le laiton est un mauvais métal pour les segments .
Le bronze peut passer a la rigueur car il a une certaine élasticité et un bon coef de frottement.
A mon avis c'est un point à reprendre dans la restauration de cette machine.

[Pascal le Dob]

Suis allé bidouiller un peu hier soir, je t'ai raconté une connerie, en regardant de très près les segments, ceux ci sont en bronze.... perso c'est la 1ére fois que je peux voir des segments dorés

Autrement, cela avance ....










Question sur ce régulateur manquant et obturé

Possibilité de le refaire ??? vous allez me dire oui mais je ne suis pas tourneur et divers comme des personnes savent le faire sur votre forum


Autrement les festivités du week end seront lave vaisselle

[berola]

Il y a des choses pas très habituelles et que je m'explique pas sur cette machine .

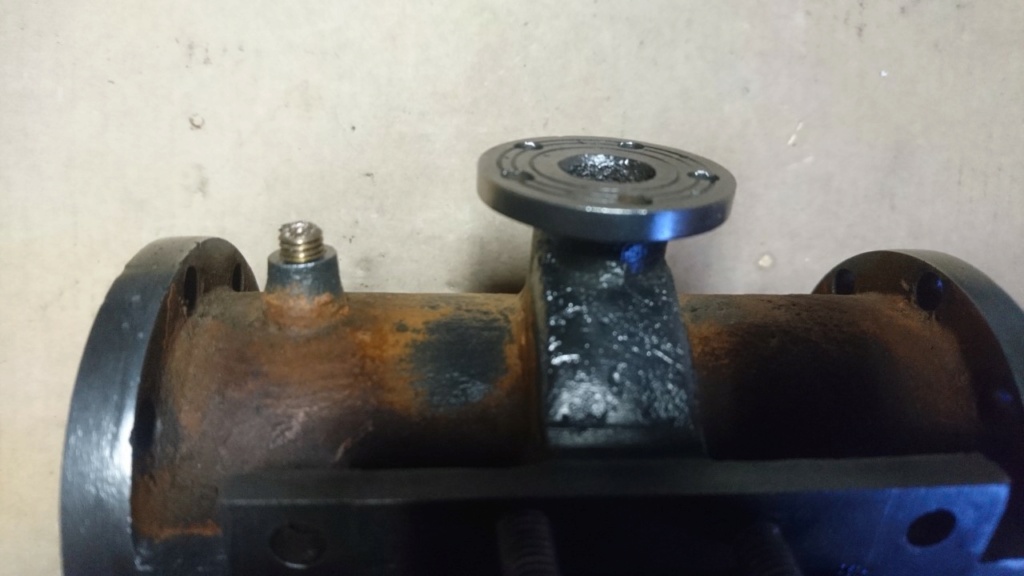

Présence d'une virole en plein milieu du cylindre ?
Présence de cette grosse vanne sur le coté de la boite a vapeur ?
Tiroir ouvert sur le dessus ?

[Zéphyrin]

Belle et imposante machine !
la sortie à 90°obturée sous la vanne d'admission de vapeur devait renfermer un boisseau ou un papillon commandé par une tige et un levier relié au régulateur à boules (à travers un presse-étoupe à la place de la plaque bouchon actuelle).
les mouvements de ce système doivent être libres pour fonctionner, et étanche à la pression, c'est délicat à régler et source de fuites, (d'ou sa suppression !), mais je pense qu'il faut le remettre sur une machine de cette taille, et tu devrais t'en sortir !

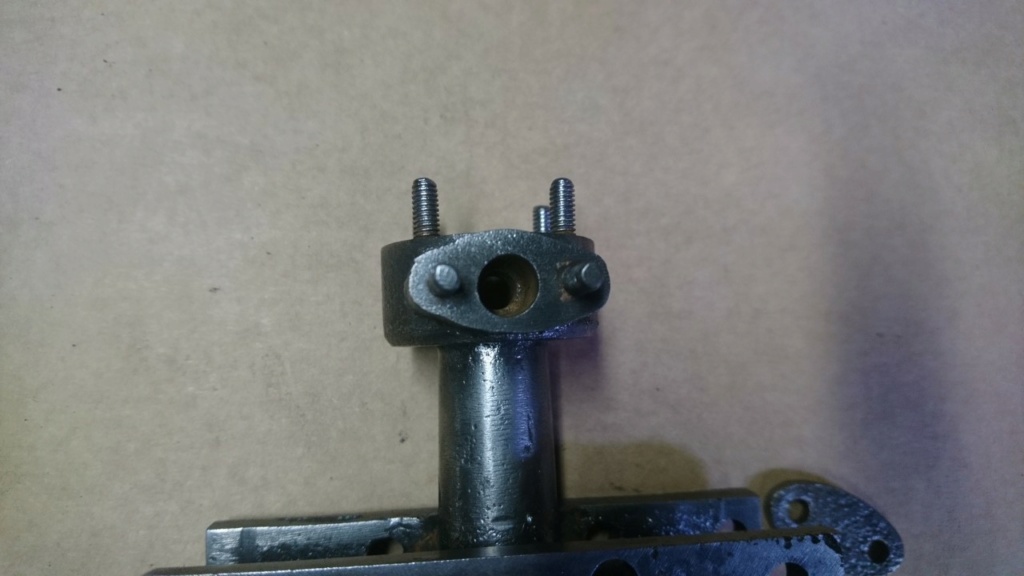

on ne voit pas le tiroir dans le cylindre, juste le guidage de celui ci par la tige d'excentrique...
est-il manquant ?

[Pascal le Dob]

@Berola: je ne sais que te dire, j'ai "ramassé" la machine comme cela, la vapeur je n'ai eu que quelques bases à 17 ans lors de mon "parcours" professionnel

@Zéphyrin: J'ai un souci de language, je sors des moteurs à explosions et hydraulique, vous avez certains mots ou termes que je dois imaginer.

Pas grave, je ferai quelques photos ce soir afin de savoir si c'est bien de la même chose dont nous parlons

En attendant, je dois retourner au taf afin de récolter quelques croquettes afin de nourrir le Cabot

[Pascal le Dob]

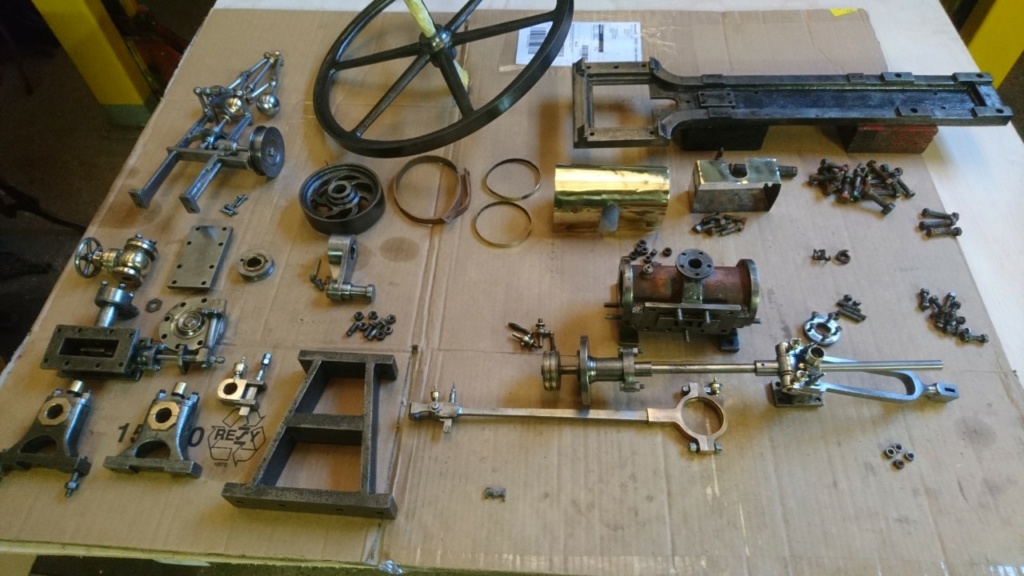

Effectivement il manque le tiroir de distribution, bien vu Zephyrin, quoique c'est le brin à présent

Cela m'a travaillé un peu l'aprèm, donc en rentrant un coup de brosse là dessus et réflexion

Tout juste, la fourchette n'entraine rien, c'est ballot.






Je vois bien le truc à faire mais au niveau étancheité du coulissement, cela se passe comment

Dès fois, on n'a pas des vies faciles

[berola]

Je vois bien le truc à faire mais au niveau étancheité du coulissement, cela se passe comment

Il faut refabriquer un tiroir en tenant compte des cotes des lumières et de la course de la tige de tiroir .
C'est une pièce précise qui conditionne le bon fonctionnement .

[Pascal le Dob]

Je demande bien pourquoi ce tiroir a disparu, cette machine n'a pas été produite en million d'exemplaires afin de la cannibaliser , à moins de la rendre HS tout simplement

[Zéphyrin]

la meilleure solution c'est effectivement de refaire le tiroir...
on ne voit pas très bien comment ce tiroir est conçu, il me semble que simplement en soudant une plaque sur ce carré de laiton tu obtiendras un tiroir complet approximativement fonctionnel...
tel que, le carré de laiton me parait trop court pour avoir du "recouvrement"; en donnant les cotes exactes de la taille et de l'écartement des lumières et la course de l'excentrique, je peux te faire un plan facile à usiner à la main, sur le même modèle, mais avec un cycle de marche "optimisé", mais il faudra je pense refaire ce carré de laiton plus long, pour qu'il y ait du recouvrement.
la glace de distribution doit être bien dressée,( jamais de polissage à la brosse métallique qui arrondit les arrêtes).
il est impératif que le tiroir s'applique parfaitement sur la dite glace; pour cela il doit y avoir du jeu dans le sens vertical (seulement) entre le tiroir et sa tige, autrement la tige risque de soulever le tiroir, et le moteur ne tourne plus...

PS
en regardant bien les photos, il me semble que le carré de laiton est pris en sandwich entre la glace et le couvercle de la boite à tiroir, sans jeu; et si cet ajustement est suffisamment précis, ça devait fonctionner ainsi, mais surement mal car une telle précision me parait improbable sur cette machine et le carré tiroir trop court.

[Pascal le Dob]

Je garde ta proposition sous le coude Zéphyrin, c'est sympa.

Entre temps j'ai contacté l'ancien "propriétaire" en week end et j'en saurai plus lundi soir là dessus lorsqu'il sera rentré

Autrement grosse journée, vaisselle faite





Il est vrai que je me demande bien aussi à quoi pouvait bien servir cette sortie au dessus du cylindre

[berola]

Bonsoir
Il faut utiliser du bronze pour refaire ce tiroir , pas de laiton sur une glace en fonte qui devra être bien plane .

Cette virole au milieu du cylindre a t elle une sortie dans le cylindre ?
Ou communique elle avec la boite du tiroir ?

Une photo de l'intérieur du cylindre peut être ?

[Pascal le Dob]

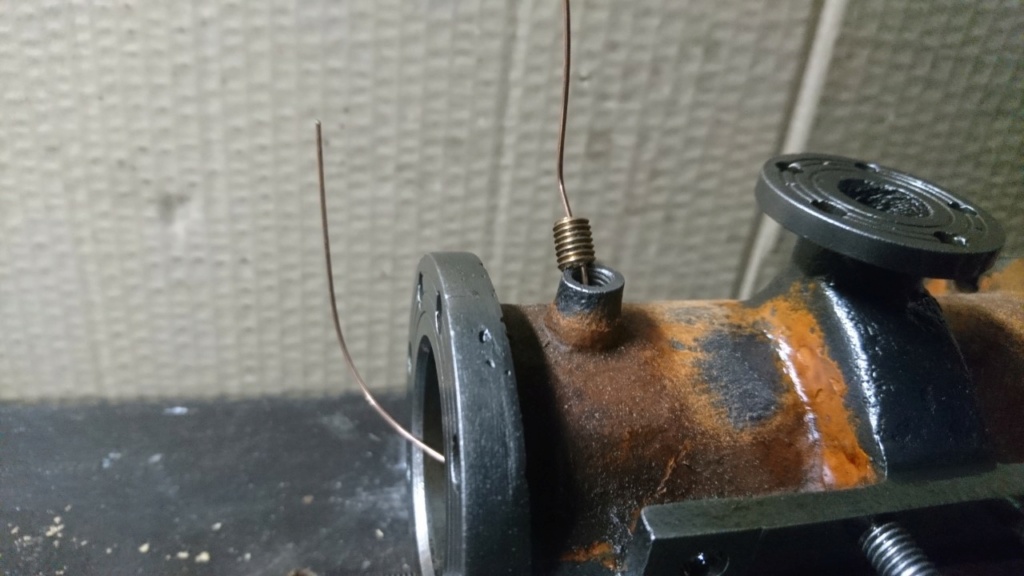

Le perçage donne bien dans le cylindre

[maximus]

Bonjour,

Et pourquoi pas une purge.

[berola]

Je pensais plutôt a la grosse virole "au milieu du cylindre" comme dit précédemment .
Elle doit communiquer avec la boite du tiroir ?
Le petit piquage a gauche dessus le cylindre est trop loin du fond de cylindre pour être une purge qui devrai plutôt être situé DESSOUS .

[Pascal le Dob]

Les purgeurs sont de l'autre coté



Au niveau du distributeur, aucune liaison .... Le mystère reste


Le socle me paraissait très massif, je l'ai recommencé en plus aérien



Montage à blanc, le bois et la ferraille associés donnent des erreurs, le pillier est trop haut de 2mm, restera à redescendre la rainure d'autant, je réaliserai cela dans la semaine



Autrement voilà ce que cela donnera esthétiquement
