Réalisation d'une locomobile

[vilbrequin]

C'est beau

[maximus]

Félicitation pour la confection de la chaudière, j'en ai vue une en cours de construction, pas facile a faire.

[gégé89]

bonsoir

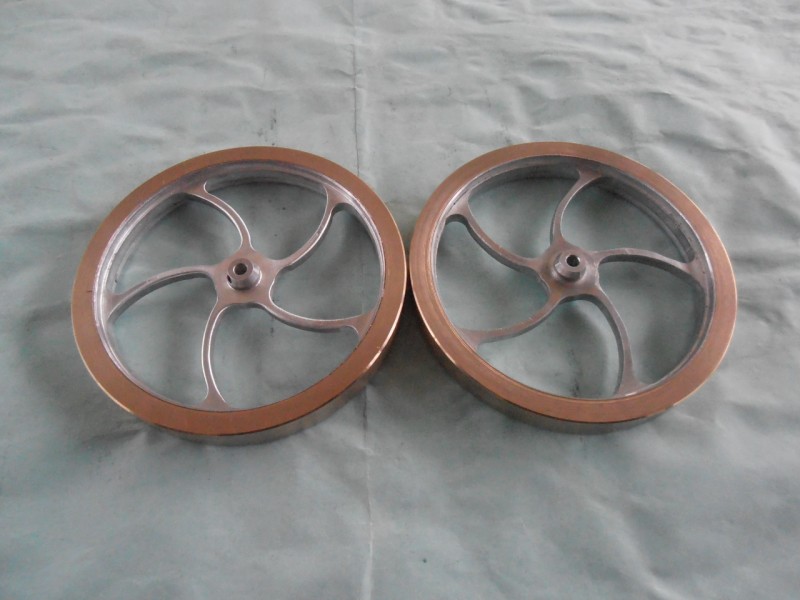

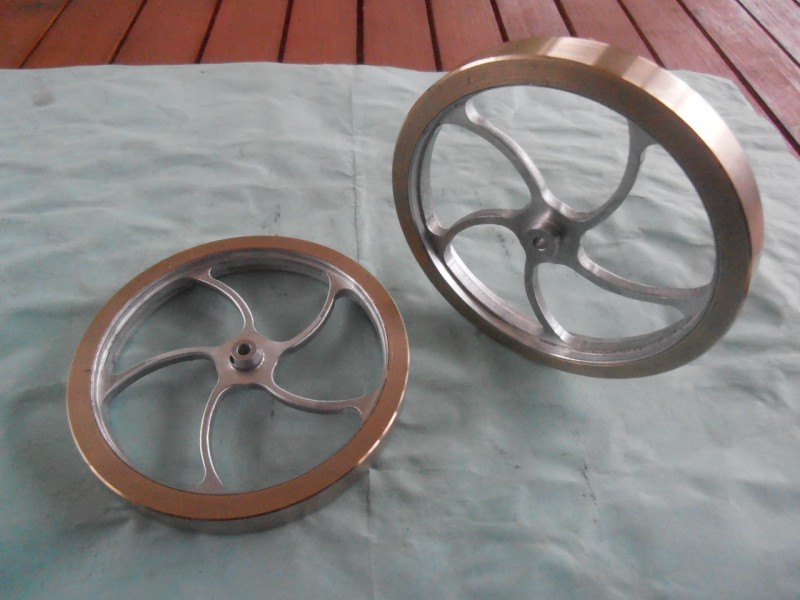

ce weekend réalisation des volants moteur Ø 100
je suis arrivé au bout de toutes les pieces

[paterson]

salut gégé,

Donne-nous plus de détails sur la fab de tes volants avec qques ph, sitipli.

[vilbrequin]

Vache , il sont sublime tes volants

[gégé89]

ce sont mes premiers a rayons courbés

Donne-nous plus de détails sur la fab de tes volants

alors le plus simple ,tu fais les rayons droit et tu vrilles le milieu

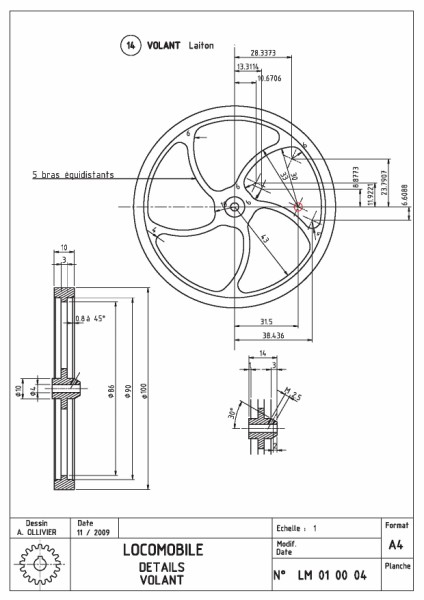

ou plus serieusement avec le diviseur
_faire le Ø 90 a la profondeur,
_pointer,percer a 4 le centre des rayons 30 et 33 (cercle rouge)
_avec une fraise Ø12 et 8 faire les 3 R6 et le R4
_faire le Ø86
_degrossir l'interieur des bras sans toucher au Ø4
_maintenant il faut pivoter sur le Ø4 pour obtenir les R33 et R30
alfred m'a conseillé de faire un montage ,moi j'ai simplement serré un axe avec une tete et fait pivoter le volant à la main ,par petite passe entre les R6/R6 et R4/R6

[paterson]

OK ! alors c'est comme ça:












En tout cas

[Zéphyrin]

bravo pour toutes ces pièces, tu termines en beauté avec ces volants, j'ai déjà essayé ce système pour les rayons courbés, faut être concentré et méthodique, et jusqu'à la fin !

[gégé89]

bonsoir

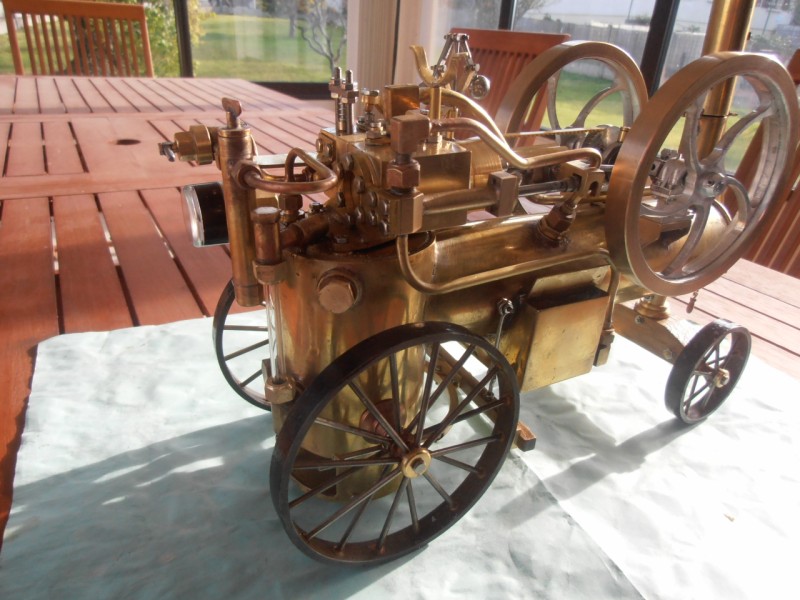

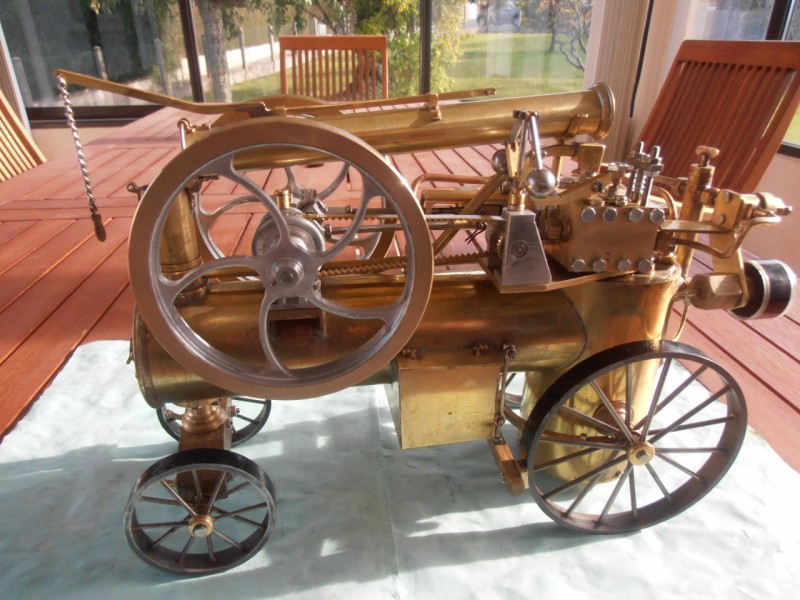

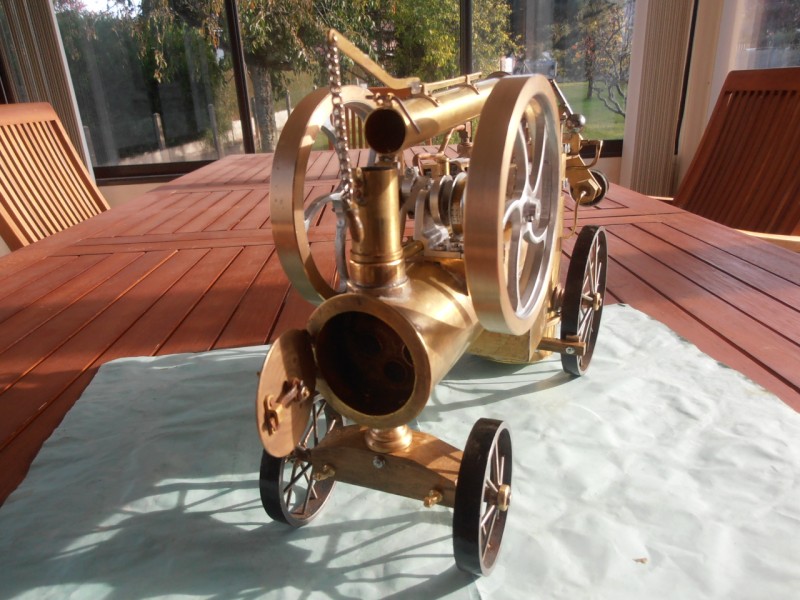

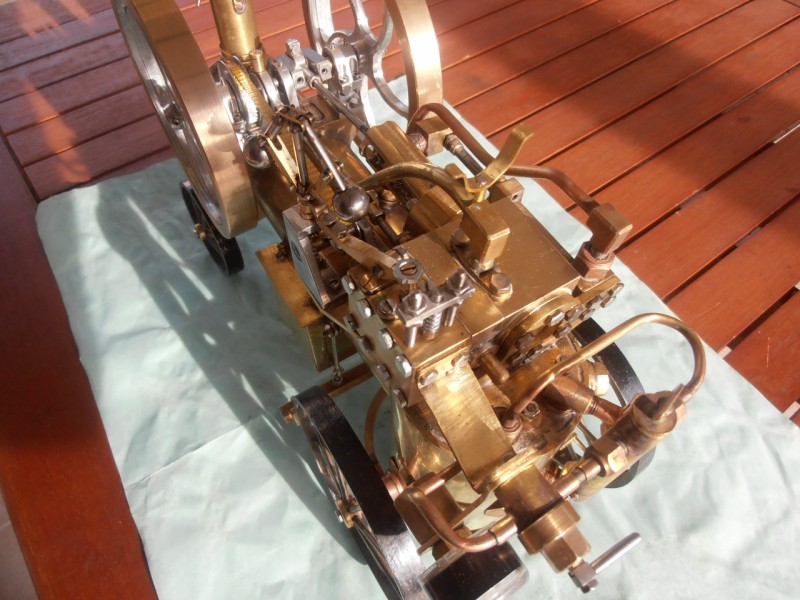

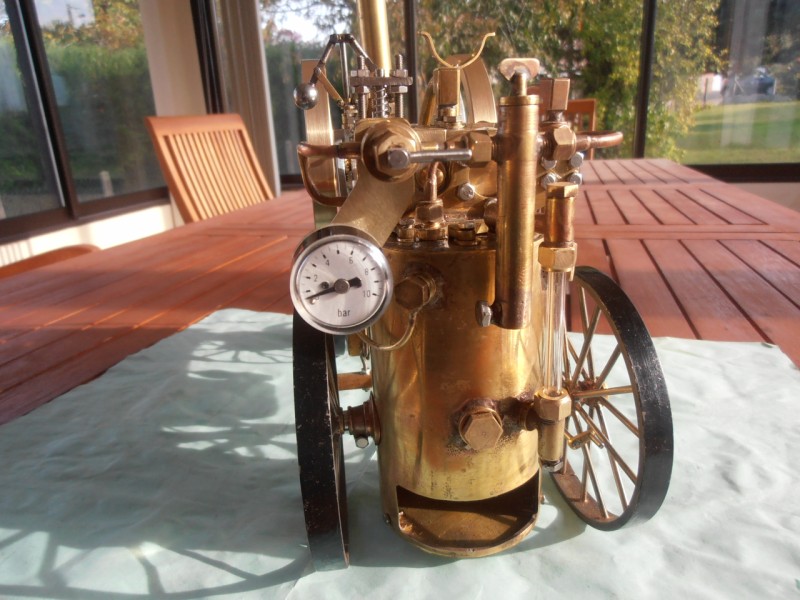

j'ai fini l'assemblage de toutes les pieces,reste le bruleur a finaliser.
à l'air comprimé le moteur tourne , pas regulierement mais plutot par saccade a cause du regulateur

[paterson]

gégé

[jacky241]

bonjour à tous,
magnifique gégé mais le manomètre "non" j'èpère qu'il est provisoir !
cordialement
jacky

[locovap]

bonjour à tous,
magnifique gégé mais le manomètre "non" j'èpère qu'il est provisoir !
cordialement
jacky

OUI superbe réalisation, mais pour le mano, tout à fait d'accord avec toi Jacky, ça surprend !!!!

[ZAPJACK]

Great job man
Je trouve un peu dommage qu'a ce niveau de qualité, il y a certains détails totalement hors proportion.
Mais bon, je suis pinailleur...
Un mano pas cher, ce sont ceux qu'on trouve sur les petits extincteurs
LeZap

[gégé89]

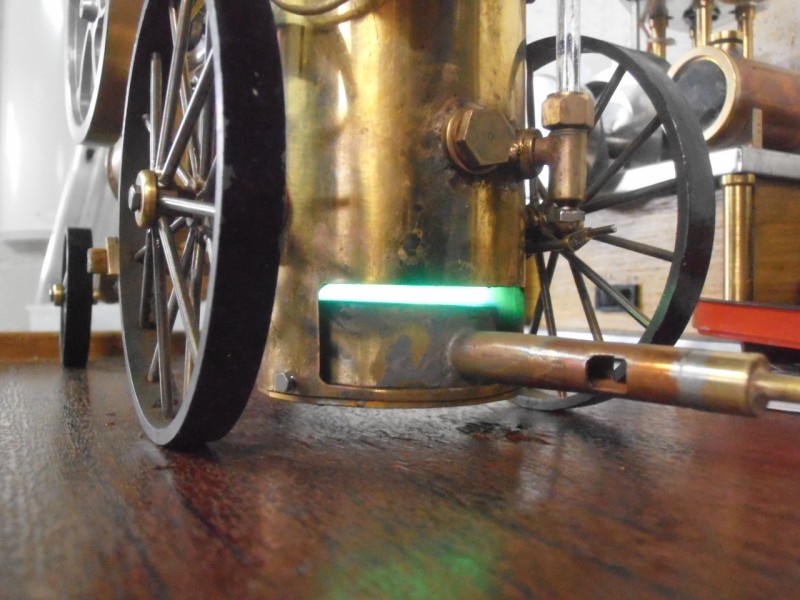

je viens de faire un essai avec le bruleur,la flamme est bleu normal mais une fois installé elle devient verte

[Zéphyrin]

La couleur verte observée provient sans surprise du cuivre de la chaudière, du sulfate de cuivre du bain de nettoyage, et peut-être aussi de l'ion Borate présent dans le flux de brasage
Tu as fabriqué un spectromètre à émission de raies...

Un corps chauffé dans une flamme par exemple absorbe de l'énergie, des électrons changent d'orbite, c'est un effet transitoire, les électrons retournent à l'état fondamental en restituant de l'énergie, sous forme de radiations qui peuvent être dans le domaine des fréquences visibles, donc de la lumière apparait, avec une couleur caractéristique de ce saut energetique, ce n'est pas un spectre continu mais une ou plusieurs raies monochromatiques. Le spectre d'émission de raies permet de déterminer la composition des corps.

Par ailleurs, la lumière qui apparait en chauffant la matière en donnant les couleurs bien connues du rouge sombre au blanc éblouissant provient de la radiation du corps noir, c'est un spectre continu dépendant de la température.
