une vieillerie

Message non lupar phil » dim. 30 avr. 2017 19:20

Bonjour a tous,

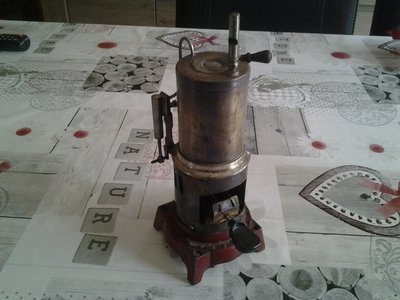

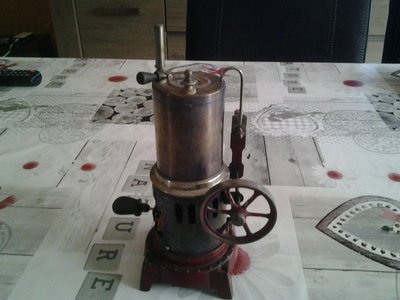

je possède cette petite machine qui ressemble peut être a une "bing".
Elle me semble incomplète dans la mesure où j'en ai vu avec un tube au dessus genre cheminée .
qu'en pensez vous?


Ajouté 3 minutes 47 secondes après :
J'ajoute que le brûleur a été remplacé par un petit wilesco.a quoi peut ressembler celui d'origine car je souhaiterai la remettre en configuration d'origine.

Avatar du membre

Nounours67
Messages : 785
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden
Âge : 71

Re: une vieillerie

Message non lupar Nounours67 » dim. 30 avr. 2017 20:23

Elle a déjà un beau sifflet ! TOP
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre

jpvap54
Messages : 293
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 68

Re: une vieillerie

Message non lupar jpvap54 » lun. 1 mai 2017 11:48

Bonjour à tous !
J'ai pratiquement la même ( Je vous la présenterai ) Pour ces petites bouillottes,
les plus petites, donc les moins chères, elles étaient chauffées avec une bougie
coupée à la bonne hauteur ! Il ne faut surtout pas chauffer trop fort quand la
machine est à l'ârret . Avec des flammes qui sortent par les ouïes latérales du
coté du volant ; j'en ai déjà vu des déformés ou partiellement fondus ! :aie:
Pour la mienne: J'ai refait un brûleur cylindrique en laiton tourné et soudé à
l'étain , muni d'un petit tube garnis d'une mèche ( c'est comme les casseroles :
il ne faut pas oublier la queue ) :mrgreen:
Bonne journée à tous !

Avatar du membre

Auteur du sujet
phil
Messages : 110
Enregistré le : jeu. 30 mars 2017 19:32
Localisation : 62 arras
Âge : 57

Re: une vieillerie

Message non lupar phil » lun. 1 mai 2017 12:00

Oui,merci pour les informations.
Je n'ai pas la possibilité de tourner.
J'essaye de trouver une petite boite circulaire et métallique, cela sera plus a ma portée.
Il me faut trouver une qui fasse 40mm de diamètre sur 20mm de haut.

Avatar du membre

jpvap54
Messages : 293
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 68

Re: une vieillerie

Message non lupar jpvap54 » lun. 1 mai 2017 18:28

Re-bonjour !

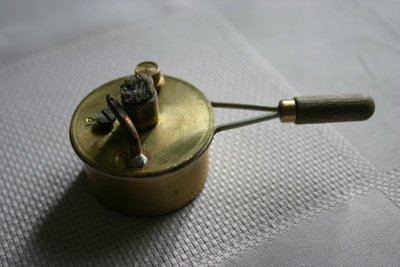

Une petite photo de mon brûleur ! Le petit tuyau cintré, c'est la mise à l'air
libre du réservoir à proximité de la mèche, ce qui permet de brûler les vapeurs
d'alcool qui peuvent s'échapper ! :)
Ci joint une photo !
Bonne soirée à tous !

Ajouté 30 secondes après :
Re-bonjour !
Une petite photo de mon brûleur ! Le petit tuyau cintré, c'est la mise à l'air
libre du réservoir à proximité de la mèche, ce qui permet de brûler les vapeurs
d'alcool qui peuvent s'échapper ! :)
Ci joint une photo !
Bonne soirée à tous !

Ajouté 2 minutes 17 secondes après :
Désolé, l'image ne passe pas !!!!!!!!!!! :nul: :nul:

Ajouté 13 minutes 35 secondes après :
IMG_8317 [800x600].JPG

Avatar du membre

Auteur du sujet
phil
Messages : 110
Enregistré le : jeu. 30 mars 2017 19:32
Localisation : 62 arras
Âge : 57

Re: une vieillerie

Message non lupar phil » lun. 1 mai 2017 19:04

Joli travail!
j'ai commandé une feuille de cuivre et je vais me débrouiller pour fabriquer quelque chose d'a peu près.

Ajouté 1 minute 51 secondes après :
Au fait,ou puis je trouver de la mèche?

Avatar du membre

jpvap54
Messages : 293
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 68

Re: une vieillerie

Message non lupar jpvap54 » lun. 1 mai 2017 20:26

Re - !
Pour la mèche:J'utilise de la gaine pour câbles électriques haute température
récupérée sur des appareils chauffants électriques ! Il faut remplir un tube de
cuivre de 8/10 sans trop serrer ( étant en fibres de verre,elle ne brûle pas )
Vous pouvez également utiliser un chiffon en coton roulé qu'il faudra ressortir
avant chaque utilisation car il va se consumer: Pour faire des essais,c'est suffisant ! TOP
Faire les brocantes et chercher dans les vieilles boites contenant des outils ou
des boulons ou même des pièces de lampes à pétrole ! :o
Bonne soirée à tous ! :)

Avatar du membre

paterson
Messages : 4041
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 70
Contact :

Re: une vieillerie

Message non lupar paterson » mar. 2 mai 2017 01:07

phil a écrit :...................
j'ai commandé une feuille de cuivre et je vais me débrouiller pour fabriquer quelque chose d'a peu près.


Une suggestion phil:
Tu achetes en GSB (Leroy, Casto, Brico,....) un tube de cuivre de Ø40mm, lg 1m
ça te permet d'avoir le corps de ton bruleur Ø40mm, coupé à 20mm de haut.
Le reste du tube te permettra de faire des petites chaudières, mais ça, c'est une autre histoire.......
Ensuite tu coupes un morceau de 100mm de long, que tu recoupes ensuite suivant une génératrice et que tu "déplies" pour faire une plaque. Découpes les 2 fonds.
Pour les petits tubes, voir les tubes de cuivre en lg de 1m ou dans le rack des profilés (tubes laiton 1m); pour faire le bouchon, utilises un écrou et une vis laiton. Tout ça doit être brasé à l'étain ou mieux à l'argent
Pour la poignée, une vis de Ø4mm, lg 30mm vissée/brasée sur le tube cylindrique Ø40mm; sur cette vis, tu visses une poignée formée dans un barreau de hêtre (tjs en GSB)

Facile non ???? TOP
Modifié en dernier par paterson le mar. 2 mai 2017 11:25, modifié 1 fois.
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Bégé
Messages : 3537
Enregistré le : mar. 6 mars 2007 17:38
Site Internet
Localisation : Rouhling (57)
Âge : 61
Contact :

Re: une vieillerie

Message non lupar Bégé » mar. 2 mai 2017 10:05

comme Paterson j'allais te proposer de fabriquer un brûleur avec un morceau de tube cuivre.

Mais tu peux aussi trouver des flacons tout fait, il faut avoir un peu d'imagination, par exemple à un moment j'an avais fait avec ces petits pots de confiture :

un petit trou dans le couvercle pour faire un évent et un autre au milieu pour passer la mèche, pour une mèche qui dure tu peux tout simplement prendre un morceau de fil électrique multibrins, mais pas sûr que le pot passe?
Certains ont utilisé de petits flacons de parfums etc.

et tu peux aussi en fabriquer avec un peu de tôle et une petite grille comme celui là :
(cliquer sur l'image pour voir d'autres modèles)
mon site perso : http://www.blooo.fr

Avatar du membre

Auteur du sujet
phil
Messages : 110
Enregistré le : jeu. 30 mars 2017 19:32
Localisation : 62 arras
Âge : 57

Re: une vieillerie

Message non lupar phil » mar. 2 mai 2017 19:01

Merci pour vos nouvelles réponses.
Je pense effectivement acheter un manchon cuivre du bon diamètre et souder un disque de chaque côté. J'ai trouvé de la tole cuivre chez Conrad.

Avatar du membre

jpvap54
Messages : 293
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 68

Re: une vieillerie

Message non lupar jpvap54 » mar. 2 mai 2017 19:46

Bonjour à tous !

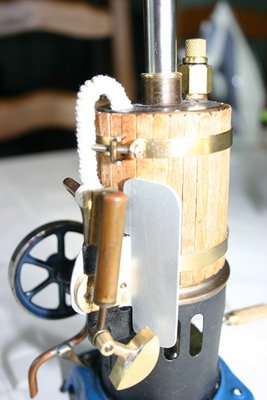

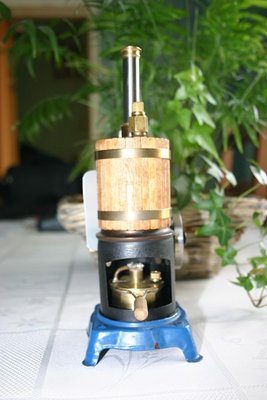

Je me permets de polluer le sujet avec ma vieillerie qui semble provenir du
même fabriquant ??? La peinture du socle est d'origine !
Comme il n'y a aucun marquage ni étiquette ,après quelques recherches, j'en
ai conclus que c'était une DOLL ??? Machine en état de marche TOP jump
Il manquait le brûleur, la cheminée et un sifflet ( Non prévu à l'origine )
et de fil en aiguille, j'ai isolé la chaudière avec de la ficelle bobinée en dessous
des petites planchettes de hêtre ( Touillettes pour les cafés de chez M Do de
récup- ) Comme la machine en tournant se déplaçait toute seule, je me suis
empressé de lui adjoindre un contre-poids d'équilibrage sur le vilebrequin
Maintenant, elle ne se déplace plus, elle sautille :nul: Comme l'échappement
coulait partout, j'ai soudé un petit tuyau de cuivre qui freine la vitesse de
rotation du moteur ( Ce qui n'est pas plus mal ) Et pour finir, j'ai monté une
tôle de protection prés du cylindre qui crachote sur le lattis de la chaudière

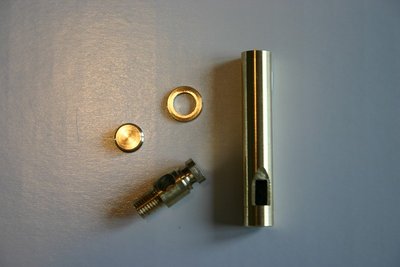

Le sifflet est monté à la place du bouchon de remplissage : Par rapport à la
cheminée, il est un peu trop gros , mais au moins: Il siffle ! jump
J'ai pris plaisir à bricoler ce modèle "Jouet" Quand j'aurai le temps, j’allégerai
le contre-poids ! :D
Bonne soirée à tous ! download/file.php?http://bloooo.fr/forums/download/file.php?http://bloooo.fr/forums/download/file.php?mode=view&id=8867mode=view&id=8868mode=view&id=8870http://bloooo.fr/forums/download/file.php?mode=view&id=8869http://bloooo.fr/forums/download/file.php?mode=view&id=8866
Fichiers joints
IMG_8317 [800x600].JPG
IMG_8313 [800x600].JPG
IMG_8312 [800x600].JPG
IMG_8309 [800x600].JPG
IMG_8320 [800x600].JPG

Avatar du membre

Auteur du sujet
phil
Messages : 110
Enregistré le : jeu. 30 mars 2017 19:32
Localisation : 62 arras
Âge : 57

Re: une vieillerie

Message non lupar phil » mar. 2 mai 2017 20:56

Très beau,tu me donnes des idées. En quel bois est réalisé l'habillage de la cuve?
Très bonne soirée a tous. . . . . .

Avatar du membre

paterson
Messages : 4041
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 70
Contact :

Re: une vieillerie

Message non lupar paterson » mer. 3 mai 2017 00:13

c'est écrit dans les explications de jpvap54 TOP
jesors
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

jfs59300
Messages : 207
Enregistré le : lun. 11 juin 2012 11:40
Âge : 61

Re: une vieillerie

Message non lupar jfs59300 » mer. 3 mai 2017 11:30

Bonjour

une petite boite de cachou ???Image

Avatar du membre

jpvap54
Messages : 293
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 68

Re: une vieillerie

Message non lupar jpvap54 » mer. 3 mai 2017 12:24

Bonjour à tous !
les touillettes à café sont en hêtre ( Il faut en boire beaucoup ) mdr
C'est ça le recyclage ! TOP
Bonne journée à tous !
