routiere case

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

routiere case

Message non lu par vaperigord »

bonjour

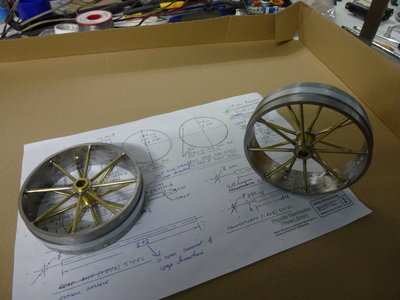

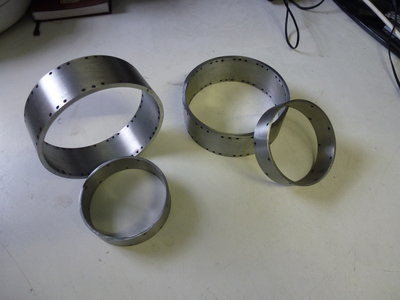

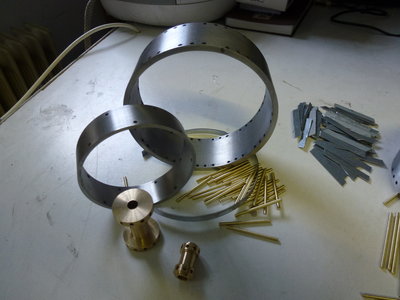

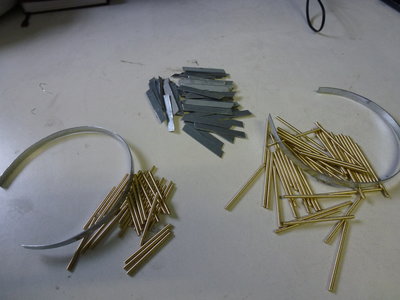

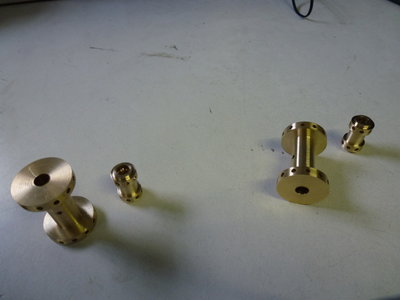

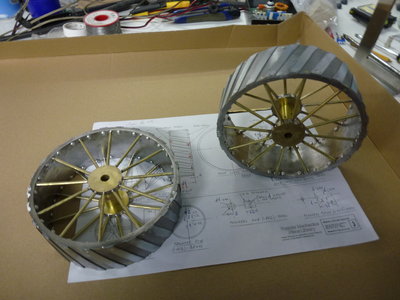

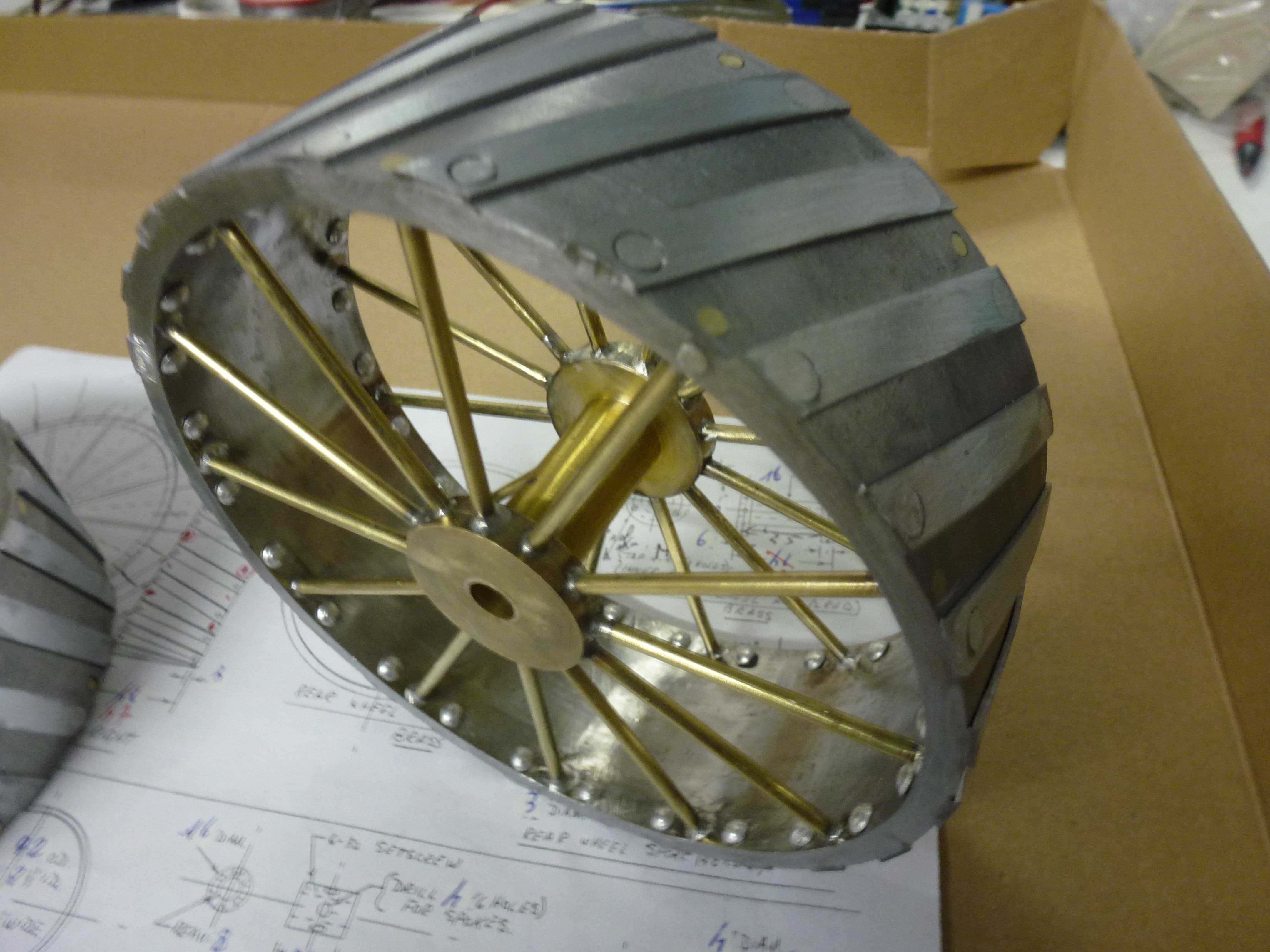

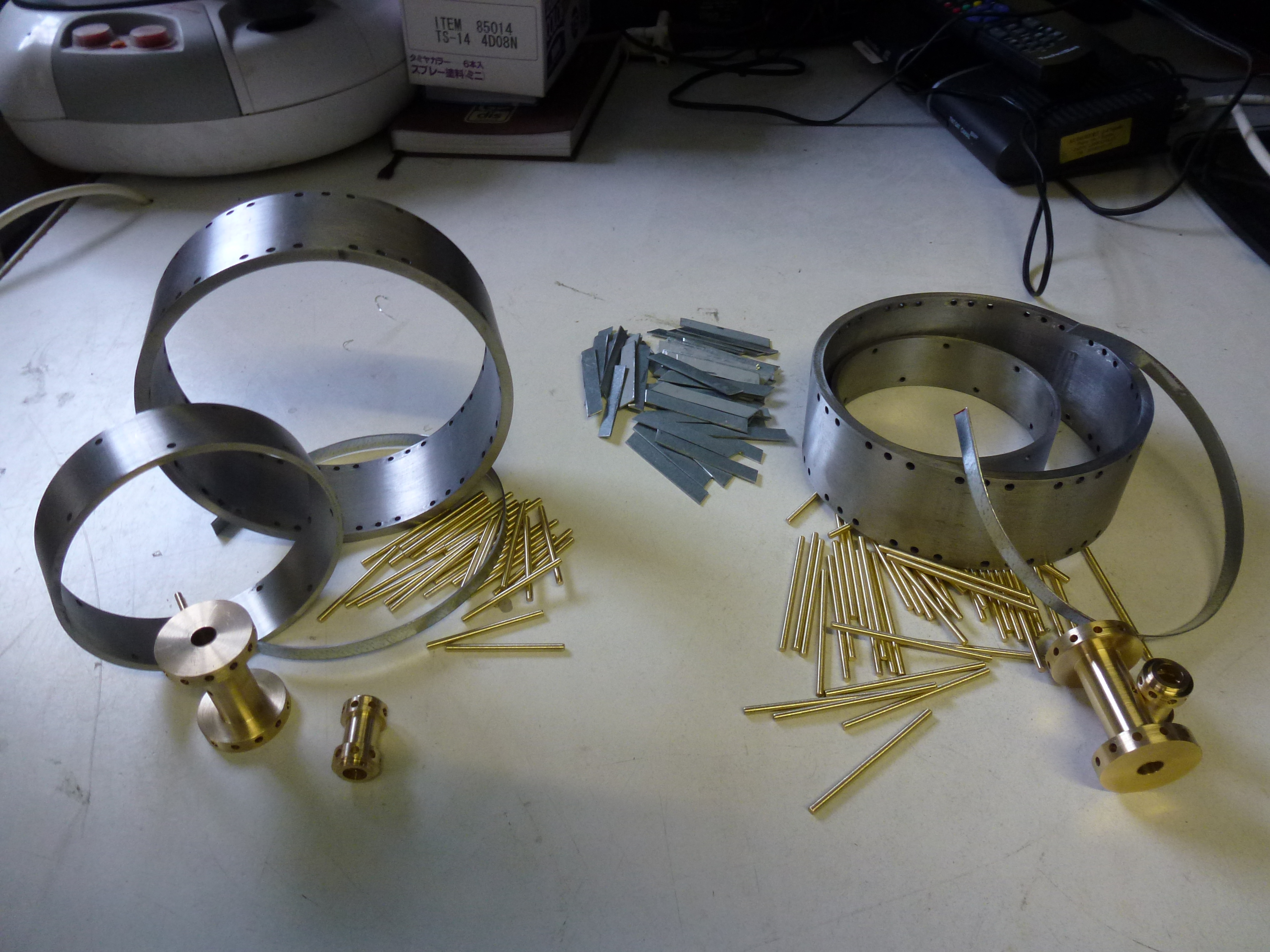

aprés le bateau chritiaan brunings,j'ai decidé de construire un engin terrestre .je suis parti de plants trouvé ici www.john-tom.com.j'ai apporté plusieures modifications pendant la construction.malheureusement suite a un probleme ordinateur j'ai perdu pas mal de photos et croquis (ça m'aprendra a faire des sauvegardes :evil: j'ai commencé par la fabrication des roues puis du volant moteur
Fichiers joints
photos tracteur 011.jpg
photos tracteur 009.jpg
photos tracteur 008.jpg
photos tracteur 007.jpg
photos tracteur 005.jpg
photos tracteur 004.jpg
photos tracteur 003.jpg
photos tracteur 001.jpg

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: routiere case

Message non lu par vaperigord »

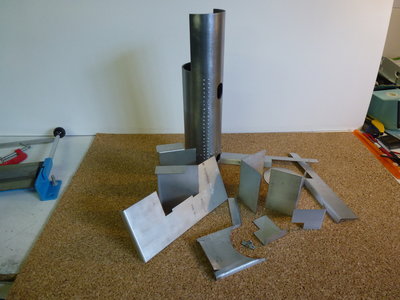

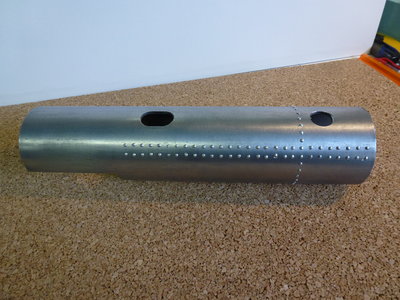

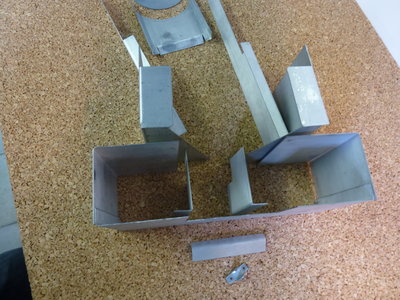

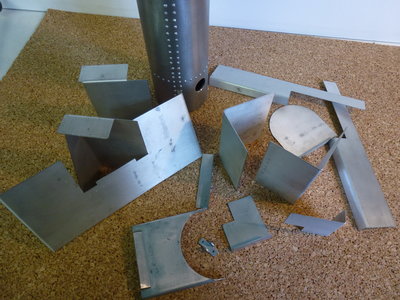

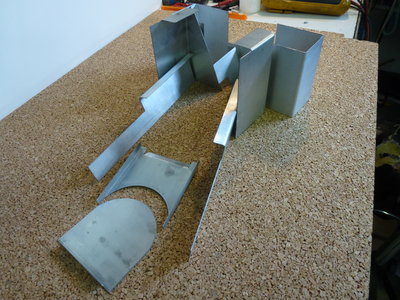

ensuite de la tolerie

Ajouté 13 minutes 8 secondes après :
c'est a partir de maintenant qu'il me manque les photos et les croquis je vais continuer avec se qu'il me reste.

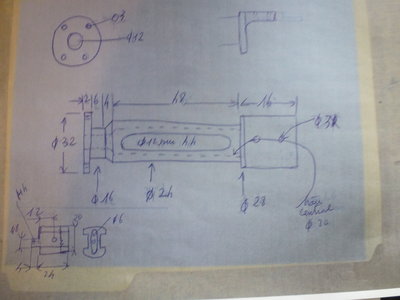

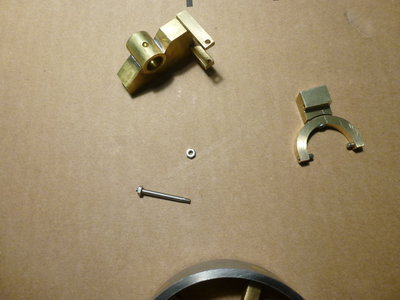

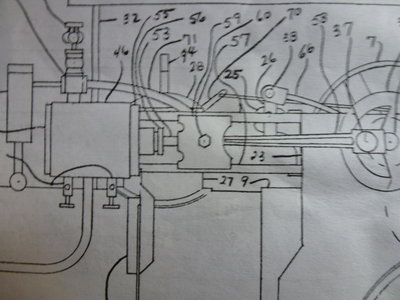

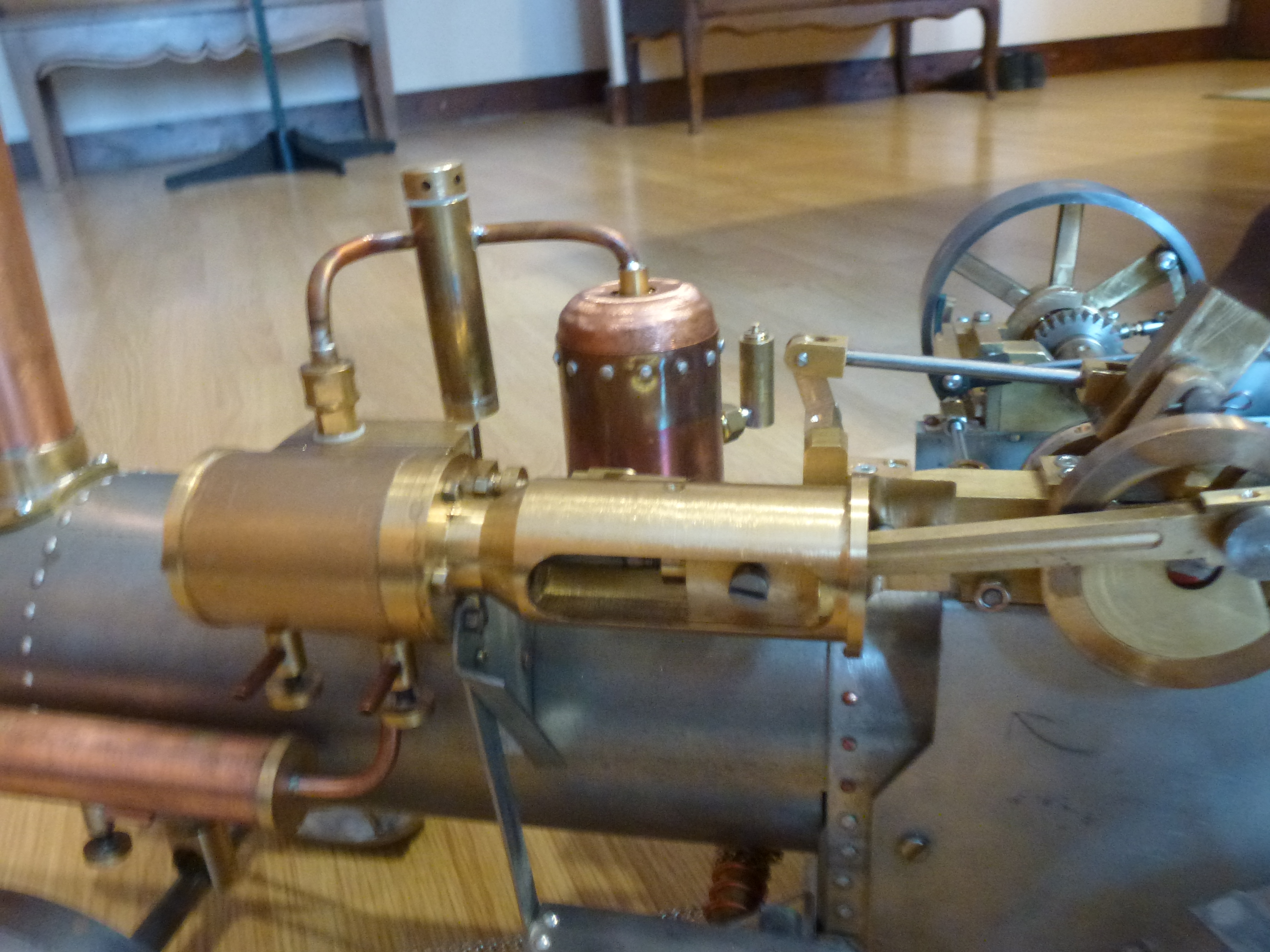

la suite etait la fabrication du moteure et la j'ai apporté une premiere modification visuelle .sur le plan le guide crosse est constitué de deux tiges rondes qui ne ressemble pas au modele j'ai dessiné quelque chose de plus ressemblant
Fichiers joints
photos tracteur 034.jpg
photos tracteur 016.jpg
photos tracteur 017.jpg
photos tracteur 018.jpg
photos tracteur 019.jpg
photos tracteur 014.jpg
photos tracteur 015.jpg

Avatar du membre
Nounours67
Messages : 1250
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden

Re: routiere case

Message non lu par Nounours67 »

TOP TOP TOP
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: routiere case

Message non lu par vaperigord »

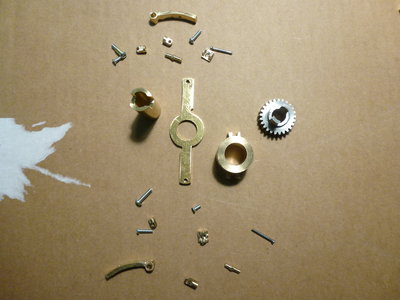

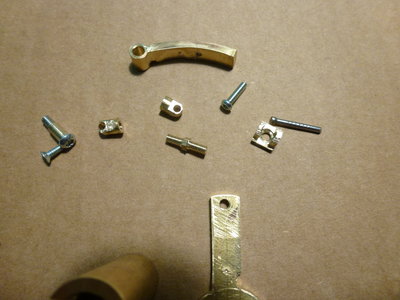

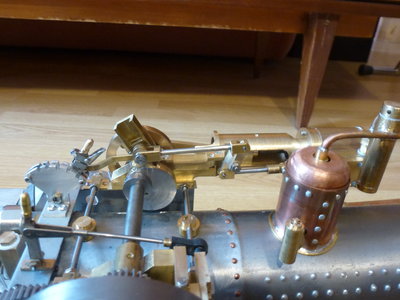

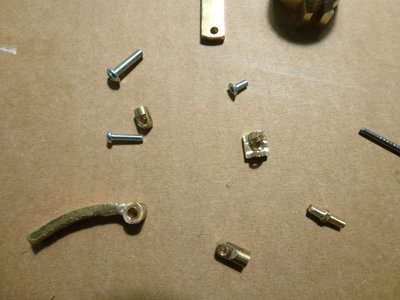

toujours au niveau du moteur mon deuxieme sousis est venu de la commande du tiroir qui est prevu sur le plan par exentrique glissant qui fonctionne certainement trés bien mais qui ne correspond pas a l'original .aprés de nombreuses re cherches j'ai découvert que la dis tribution originale est une distribution hackworh j'ai donc decidé d'équiper ma routiere avec cette distribution.ça m'a demandé beaucoup de temps car compliqué pour un debutant comme moi finalement j'ai réussi

Ajouté 12 minutes 39 secondes après :

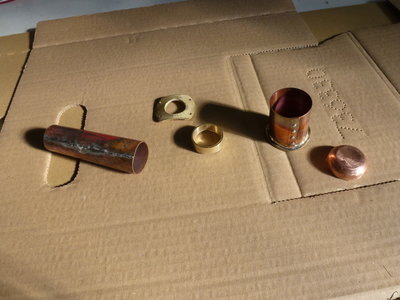

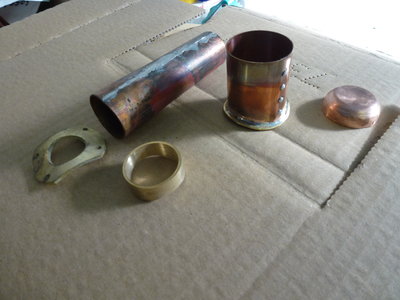

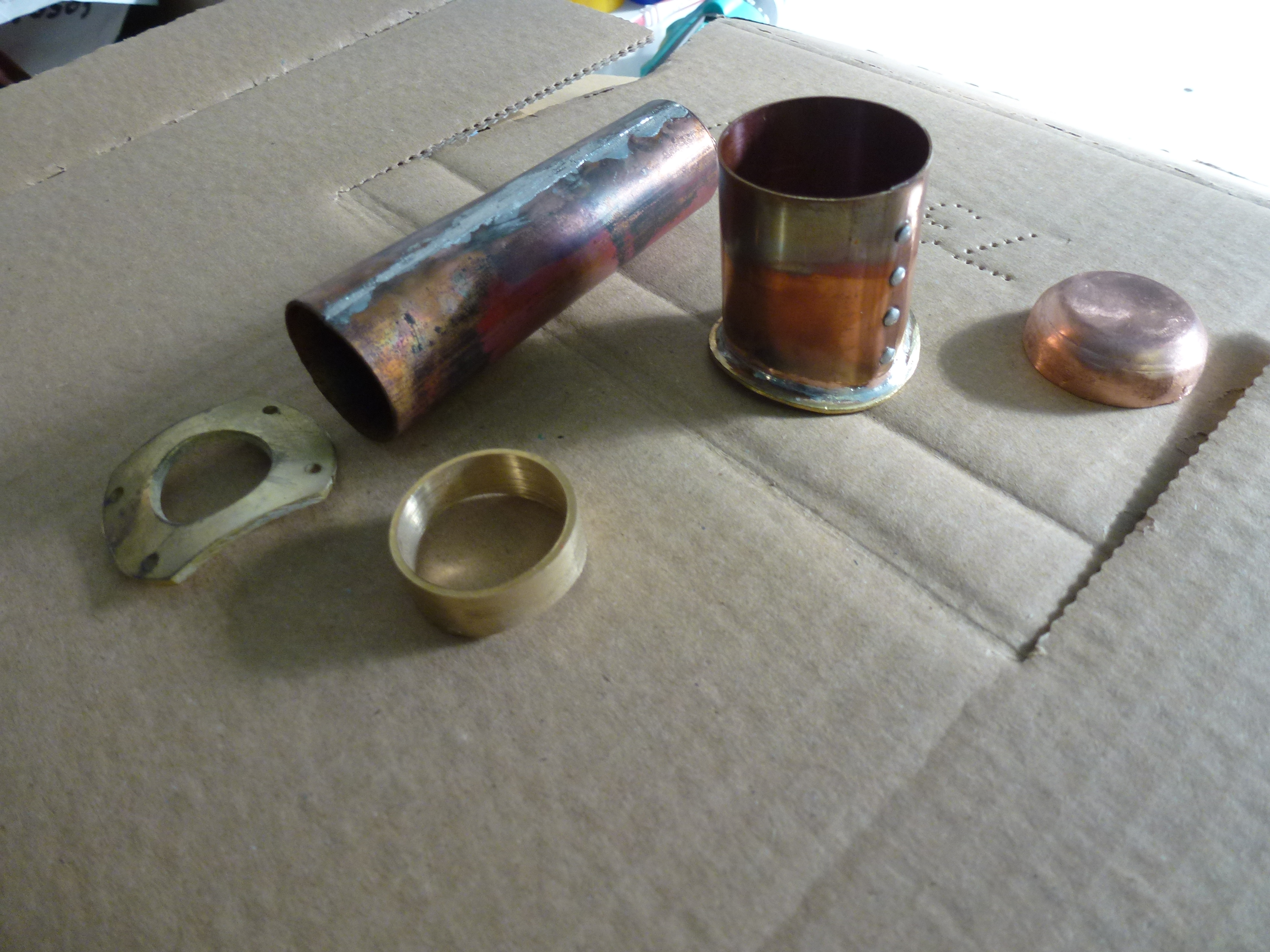

pour reposer l'esprit la cheminée et le dome
Fichiers joints
photos tracteur 021.jpg
photos tracteur 020.jpg
photos tracteur 033.jpg

Avatar du membre
Zéphyrin
Messages : 2656
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: routiere case

Message non lu par Zéphyrin »

Bravo pour ce tracteur, bien avancé déjà. j'ai regardé le plan, du genre confus, pas si facile.
La modif du guide de tige de piston s'imposait, les barres auraient fait vraiment trop "loco".
et la distribution Hackworth devrait bien convenir, mais tu aurais peut-être pu te dispenser du renvoi, à moins que ça ressemble plus à l'original...et perso, je mettrais des rivets plus petits, sacré boulot en tous cas tous ces rivets !

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: routiere case

Message non lu par vaperigord »

Pour le renvoi je n'avais pas le choix, la course excentrique se trouve réduite par le bloc guide au dessus qui s'incline de plus ou moins 30 degrés pour l’inversion, le renvoi est nécessaire pour avoir une course tiroir suffisante j’espère que mes explications sont assez claires :!:

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: routiere case

Message non lu par vaperigord »

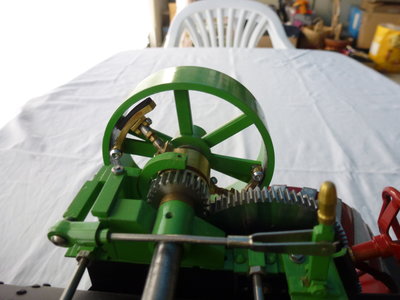

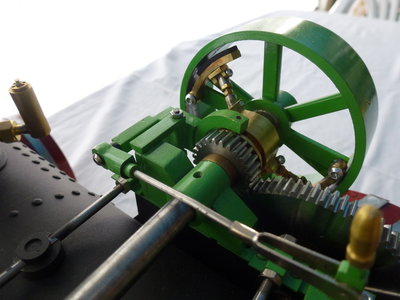

mon sujet de refexion suivant etait au niveau de la transmission.sur le plan il n'y a pas d'embrayage,on est donc en prise directe.j'ai donc essayer de comprendre le fonctionnement de l'embrayage d'origine finalement pas trés compliqué,voila le resultat de ma cogitation
Fichiers joints
photos tracteur 022.jpg
photos tracteur 023.jpg
photos tracteur 024.jpg
photos tracteur 025.jpg

Avatar du membre
vaperigord
Messages : 155
Enregistré le : jeu. 20 déc. 2018 22:40

Re: routiere case

Message non lu par vaperigord »

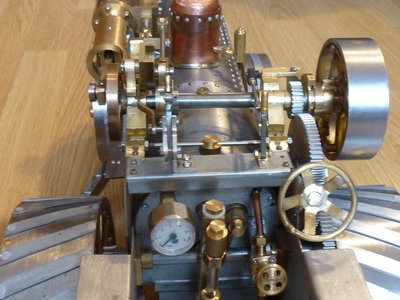

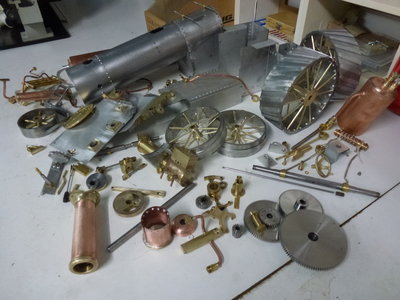

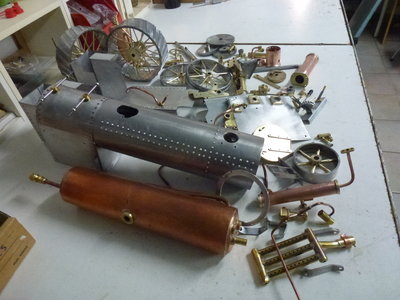

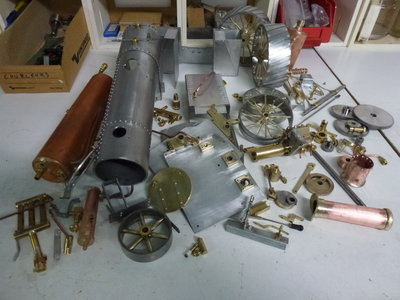

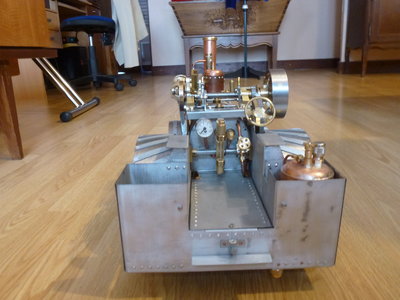

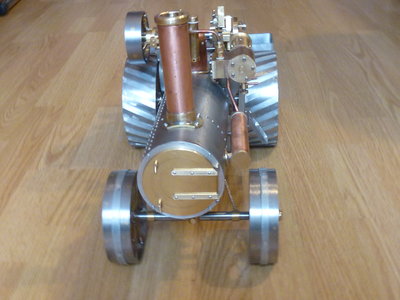

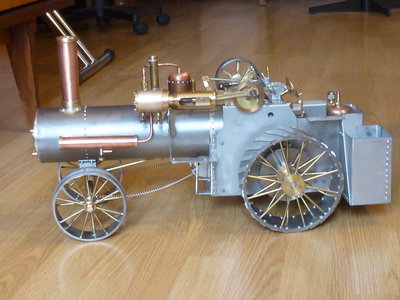

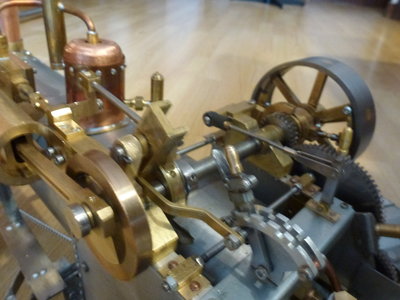

voila l'engin terminé,après controle fonctionnement,démontage pour mise en peinture
Fichiers joints
photos tracteur 029.jpg
photos tracteur 030.jpg
photos tracteur 031.jpg
photos tracteur 033.jpg
photos tracteur 034.jpg
photos tracteur 035.jpg
photos tracteur 039.jpg
photos tracteur 041.jpg
photos tracteur 042.jpg
photos tracteur 043.jpg

Avatar du membre
Zéphyrin
Messages : 2656
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: routiere case

Message non lu par Zéphyrin »

Je vois un brûleur gaz de belle taille qui se place dans l'arrière de la chaudière, il me semble, mais en absence de foyer intérieur, la chaleur va être intense aussi autour de la chaudière, sur le capot.
il faudrait prévoir une couche isolante, laine de céramique 5 mm par ex (Atelier Vaporiste), fixée à l'intérieur du capot, pour limiter (un peu) les brûlures !

Belle collection de pièces et super boulot avec la tôlerie !

Avatar du membre
Nounours67
Messages : 1250
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden

Re: routiere case

Message non lu par Nounours67 »

+ 1
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre
gégé89
Messages : 2059
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: routiere case

Message non lu par gégé89 »

:coucou:
jump super,tu n'as pas fait le toit ?

Avatar du membre
actinos76
Messages : 287
Enregistré le : mer. 23 août 2017 23:07

Re: routiere case

Message non lu par actinos76 »

whaou....c'est vraiment magnifique comme boulot!
toutes les pièces sont d'une grande beauté,il doit y en avoir des heures passées sur ce projet...
le rivetage, les roues à rayon et tout le toutim.. c'est du grand art! :bravo :bravo
@+,vincent.

Avatar du membre
gegedej
Messages : 161
Enregistré le : mer. 24 sept. 2014 10:12
Localisation : Valenciennes

Re: routiere case

Message non lu par gegedej »

Bonjour,
+1 avec Actinos76.
Je suis plus qu'admiratif devant un tel travail; vraiment, :bravo :bravo
Gérard

Avatar du membre
vilbrequin
Messages : 1048
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: routiere case

Message non lu par vilbrequin »

Chapeau l'artiste, c'est une réussite ;-)

Avatar du membre
ludique
Messages : 3840
Enregistré le : mar. 6 juil. 2010 22:39
Localisation : Bourges

Re: routiere case

Message non lu par ludique »

Une très belle machine admirablement réalisée.... TOP

Par contre je ne comprend pas l'utilité de l'embrayage car toutes les machines similaires que j'ai déjà vu n'en comportent pas..
A quoi sert il donc..?
Nullam rem ex nihilo..(Lucrèce)
