De Dion Bouton

Message non lupar vaperigord » mer. 30 janv. 2019 16:33

Bonjour,
Afin de ne pas m'ennuyer, après avoir fini le camion, je me suis lancé dans une nouvelle aventure. La construction de cette De Dion Bouton qui n'est pas encore terminée. Ça avance tout doucement mais surement.
J'ai d'abord commencé par les roues car le diamètre important m'inquiétait un peu (diam 198 mm pour les grandes, 122 pour les petites).
Voila comment j'ai procédé : dans un plat laiton 9x6 pour les grandes 7x5 pour les petites, sur la fraiseuse avec une fraise hémisphérique j'ai usiné le creux pour le pneu puis j'ai retourné le plat et usiné les flancs intérieurs ensuite j'ai percé les trous pour les rayons.
Fichiers joints
de dion construction.JPG
original de dion bouton.jpg

Avatar du membre

natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: De Dion Bouton

Message non lupar natalefr » mer. 30 janv. 2019 18:44

Beau défis TOP
Natale

Avatar du membre

Auteur du sujet
vaperigord
Messages : 112
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » mer. 30 janv. 2019 20:27

j'ai ensuite recuit le laiton puis j'ai utilisé un outil hautement technologique jump en cours d,homologation mdr pour rouler les plats laiton.avec le cable pour maintenir les deux extrémité bout a bout brasure

Ajouté 28 minutes 8 secondes après :
qui dit moteur vapeur dit chaudière indispensable
Fichiers joints
de dion 4.JPG
de dion 5.JPG
de dion 6.JPG
de dion 7.JPG
de dion (2).JPG
de dion 3.JPG

Avatar du membre

gégé89
Messages : 2008
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: De Dion Bouton

Message non lupar gégé89 » mer. 30 janv. 2019 20:33

jump je vais suivre tout ça de pres TOP

Avatar du membre

Zéphyrin
Messages : 2574
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 72
Contact :

Re: De Dion Bouton

Message non lupar Zéphyrin » mer. 30 janv. 2019 20:46

Très joli modèle, une voiture à vapeur, parmi les premières et aussi les dernières ! une courte période.
Tu as de quoi t'amuser un moment !

Je connais bien Heinrich Schmidt-Römer, j'ai correspondu avec lui il y a pas mal d'années sur sa façon très ingénieuse de tracer un plan à partir d'une simple photo, en partant des lignes de fuites et de la distance pour reconstituer le modèle à partie de sa projection sur le papier...séduisant et rigoureux, mais il faut un talent peu courant de dessinateur pour arriver aux résultats qu'il montre.
H Schmidt-Römer de Dion Bouton.jpg

la photo bien sûr ne rend pas justice à son travail...

Avatar du membre

Auteur du sujet
vaperigord
Messages : 112
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » jeu. 31 janv. 2019 12:12

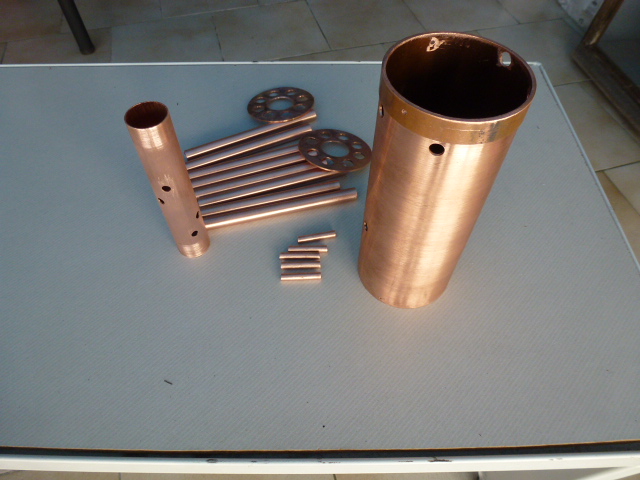

la chaudière fait diamètre 75/78 par 188 tirée dans tube 80/75. pour réduire l'épaisseur un petit passage sur le tour a été nécessaire.le cuivre pas façile :mrgreen:

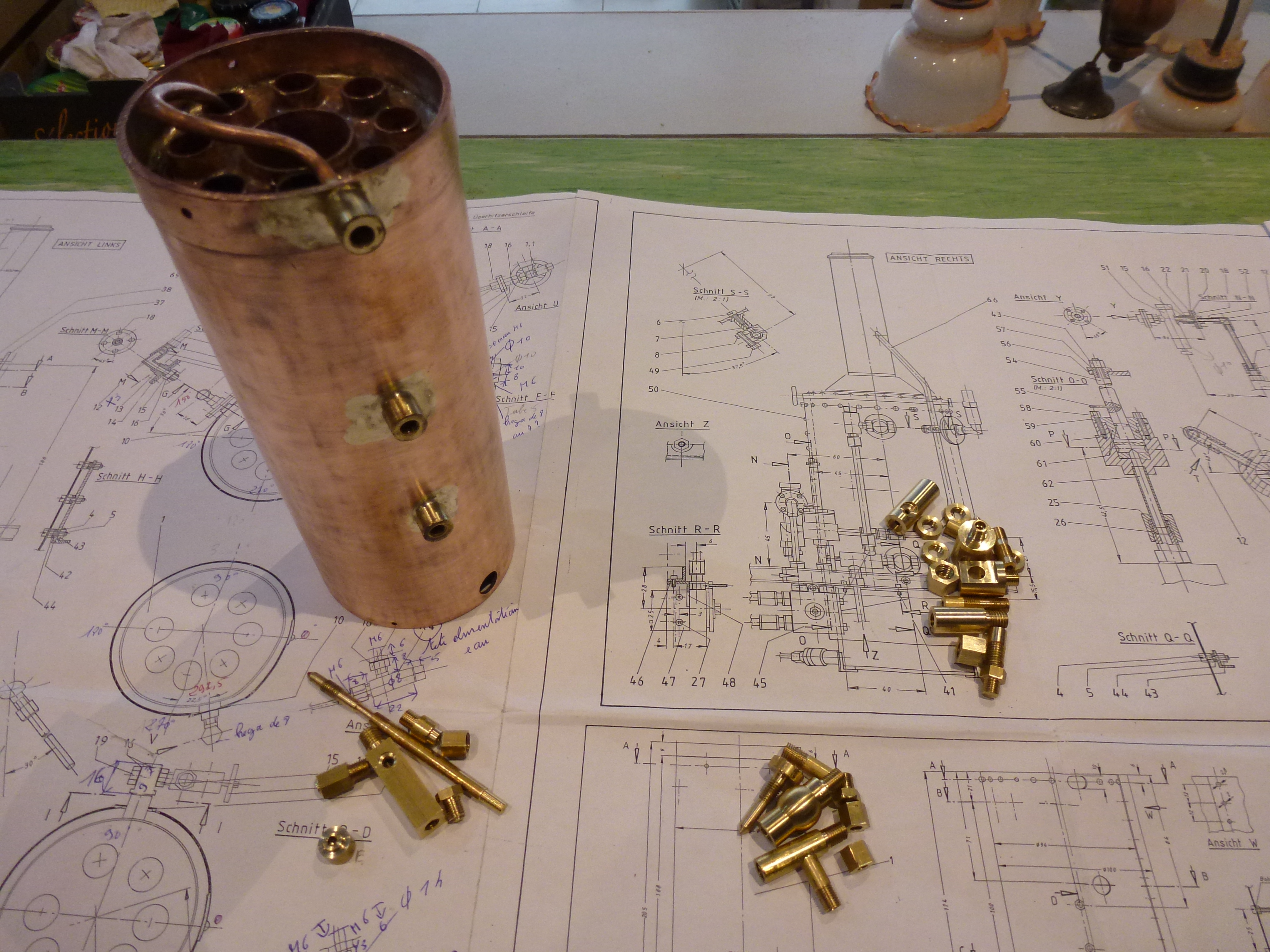

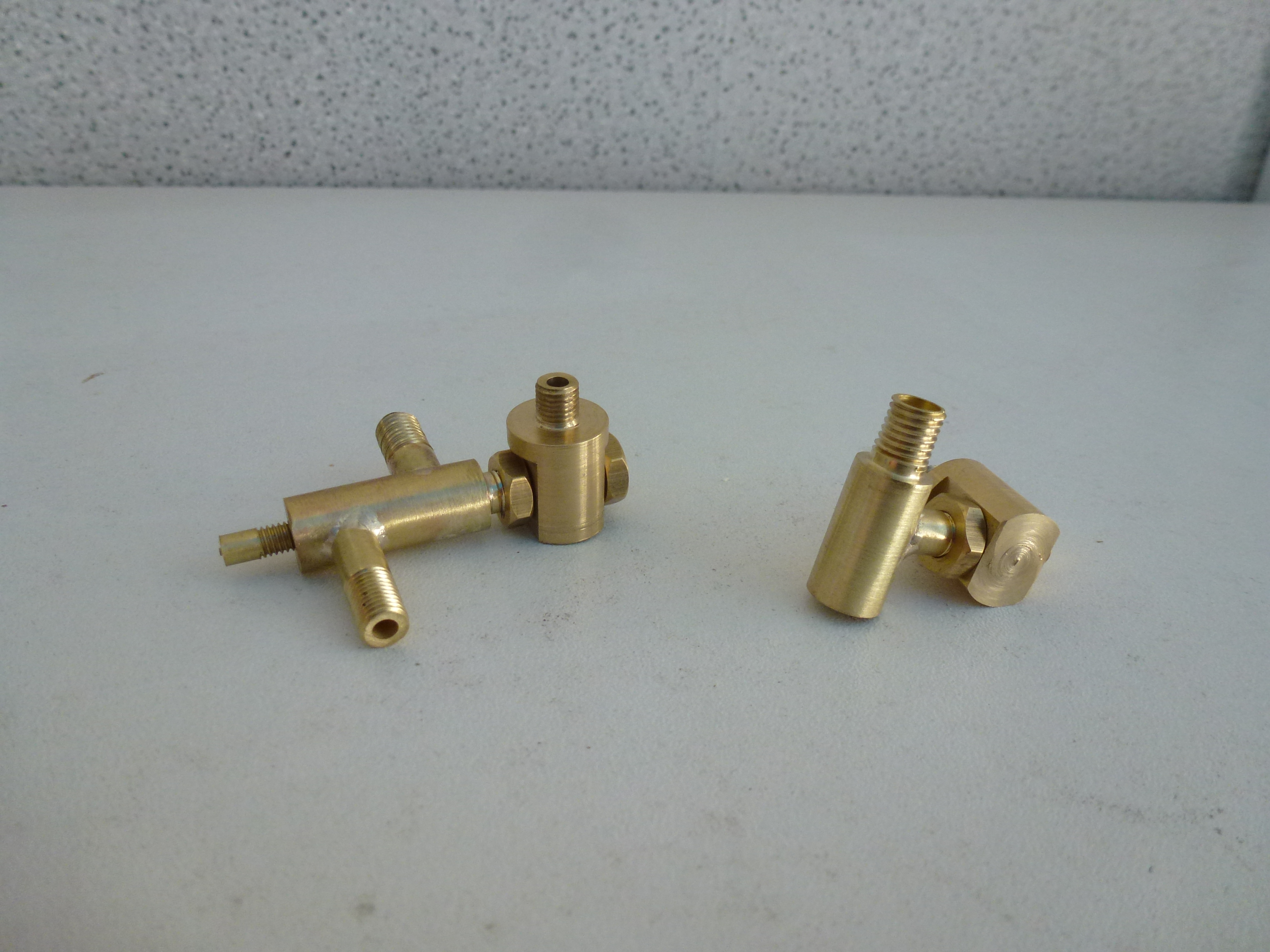

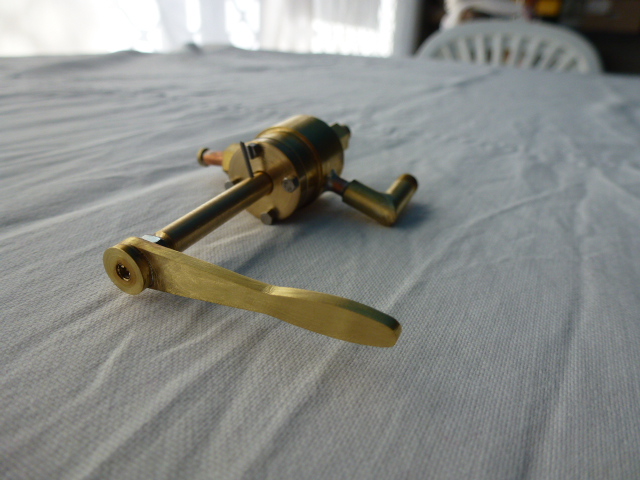

la suite avec les accessoirs vanne,niveau,soupape huileur inverseur
Fichiers joints

Avatar du membre

Auteur du sujet
vaperigord
Messages : 112
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » jeu. 31 janv. 2019 14:48

les accessoires assemblés la cheminée,la <jupe de la chaudière et le brûleur
Fichiers joints

Avatar du membre

eul pépère
Messages : 286
Enregistré le : lun. 24 sept. 2018 22:19

Re: De Dion Bouton

Message non lupar eul pépère » jeu. 31 janv. 2019 15:56

joli ..!!
y a t il qque part un tuto pour expliquer comment obtenir des pièces en laiton aussi propre après brasure ?

mon inculture technique me laisse contempler des pièces toutes noircies et moches ...

merci

Avatar du membre

jpvap54
Messages : 465
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 70

Re: De Dion Bouton

Message non lupar jpvap54 » jeu. 31 janv. 2019 16:40

Bonjour à tous !
C'est une très belle réalisation pleine d'usinages ! :bravo :bravo J'admire ! :bravo

eul pépère a écris ----
y a t il qque part un tuto pour expliquer comment obtenir des pièces en laiton aussi propre après brasure ?
mon inculture technique me laisse contempler des pièces toutes noircies et moches ...

Laisser tremper dans l'eau et l'huile de coude :evil: c'est la seule que je connaisse !

Bonne journée à tous !

Avatar du membre

eul pépère
Messages : 286
Enregistré le : lun. 24 sept. 2018 22:19

Re: De Dion Bouton

Message non lupar eul pépère » jeu. 31 janv. 2019 16:54

Laisser tremper dans l'eau et l'huile de coude :evil: c'est la seule que je connaisse !


l'eau ok
l'huile de coude , j'ai. c'est le mode d'emploi qui manque

brosse ? papier de verre ? toile émeri? brosse sur perceuse ? acide ? sablage ?

merci
A+

Avatar du membre

Zacques
Messages : 141
Enregistré le : lun. 30 avr. 2012 09:10
Localisation : Auvergne
Âge : 76

Re: De Dion Bouton

Message non lupar Zacques » jeu. 31 janv. 2019 17:34

Hello,
Laisse tremper, pendant quelques minutes, les pièces dans une solution d'acide sulfurique à 10 %, puis rinçage et brossage, qui sont, tout le monde sait cela, les deux mamelons du modélisme vapeur mdr
Par contre, je ne souviens plus de l'ordre pour préparer la solution : verser H2O dans H2SO4, ou le contraire jump mais les bons docteurs de Blooo sauront te préciser la bonne méthode ! :bravo
L'acide sulfurique pur se trouve dans les rayons droguerie, ou pièces pour automobiles (électrolyte de batterie) de GSB !

Bien amicalement

Avatar du membre

ludique
Messages : 3824
Enregistré le : mar. 6 juil. 2010 22:39
Localisation : Bourges
Âge : 67

Re: De Dion Bouton

Message non lupar ludique » jeu. 31 janv. 2019 17:56

On peut mettre l'A dans l'O, il tient....Par contre on ne peut pas mettre l'O dans l'A...
Comme cela facile de s'en rappeler... TOP
Nullam rem ex nihilo..(Lucrèce)

Avatar du membre

minimotoriste
Messages : 1927
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 68

Re: De Dion Bouton

Message non lupar minimotoriste » jeu. 31 janv. 2019 18:05

:coucou: tout le monde
Zacques a écrit :je ne souviens plus de l'ordre pour préparer la solution

Nous pouvons mettre l' A (acide) dans l' O (eau) le contraire est impossible ;-)
Par contre laisser tremper les pièces dans du vinaigre blanc c est sans danger et on peut même les oublier :roll:
Bonne après-midi .@+++.Henry.
Et grrrr François tu as été + rapide que moi jump :lol:

Avatar du membre

eul pépère
Messages : 286
Enregistré le : lun. 24 sept. 2018 22:19

Re: De Dion Bouton

Message non lupar eul pépère » jeu. 31 janv. 2019 19:58

merci à tous

Avatar du membre

Auteur du sujet
vaperigord
Messages : 112
Enregistré le : jeu. 20 déc. 2018 22:40

Re: De Dion Bouton

Message non lupar vaperigord » ven. 1 févr. 2019 11:03

eul pépère a écrit :joli ..!!
y a t il qque part un tuto pour expliquer comment obtenir des pièces en laiton aussi propre après brasure ?

mon inculture technique me laisse contempler des pièces toutes noircies et moches ...

merci

bonjour
pour toutes les pièces laiton,vinaigre blanc+bicarbonate(ça fait de la mousse)on plonge les pièces une petite demie heure puis rinçage a l'eau un petit coup de laine d'acier ensuite suffit pour redonner tout son éclat au laiton toptop
