tracteur vapeur sweet sixteen

Message non lu par gégé89 »

:coucou:

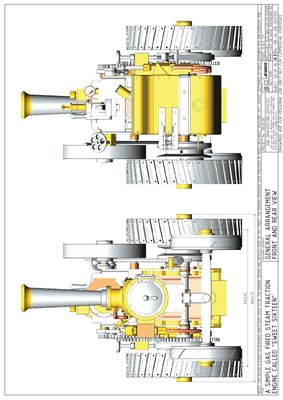

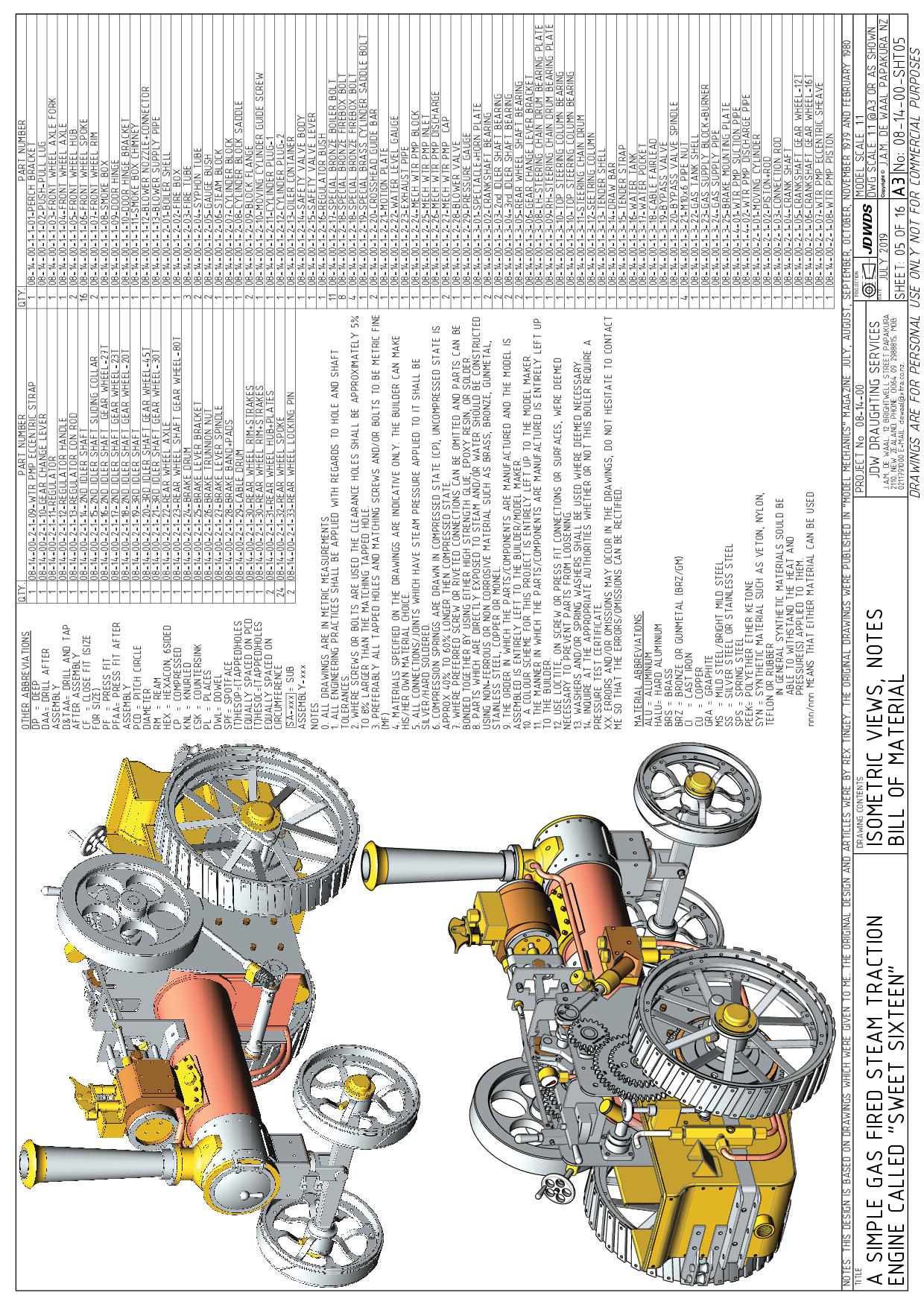

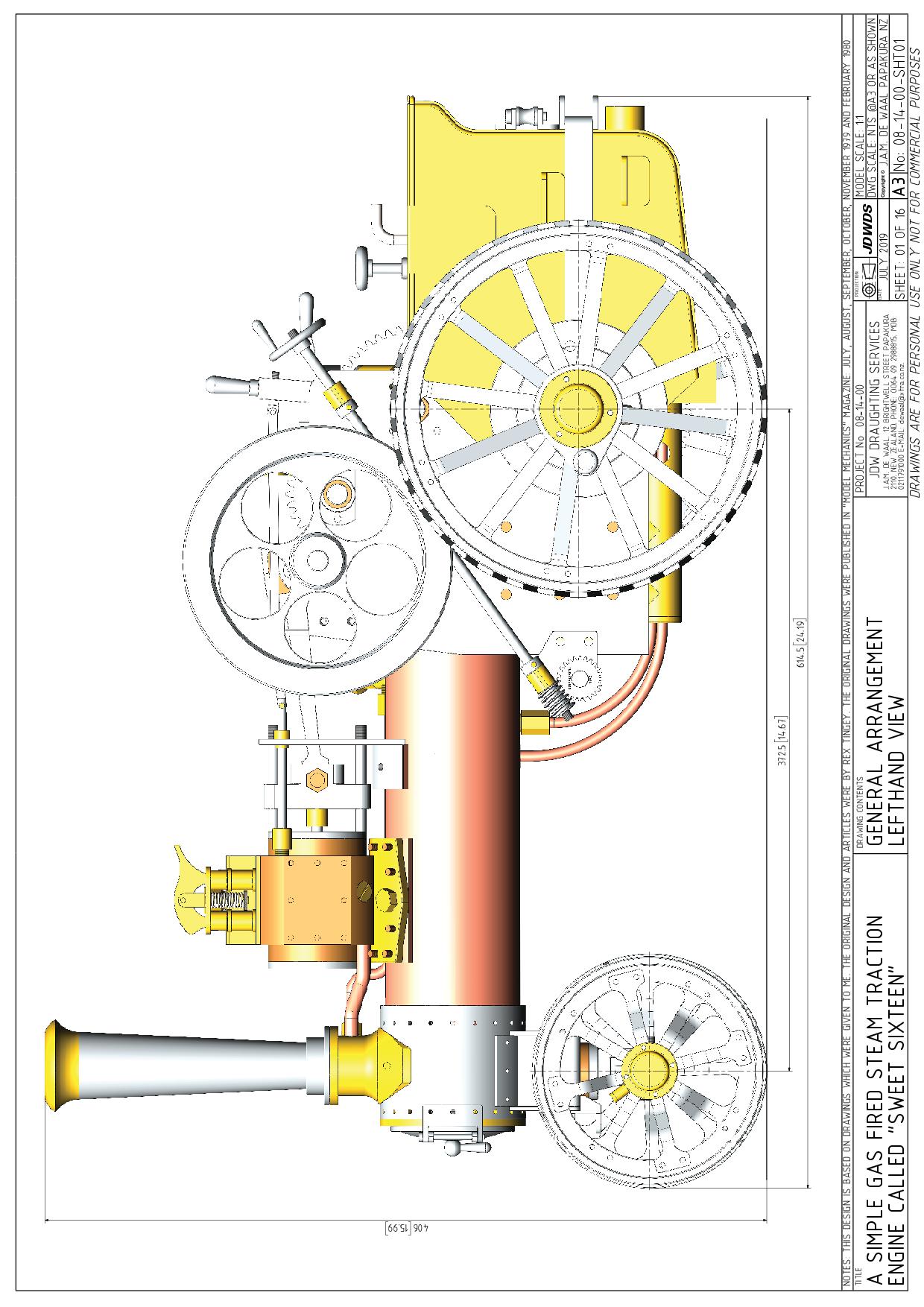

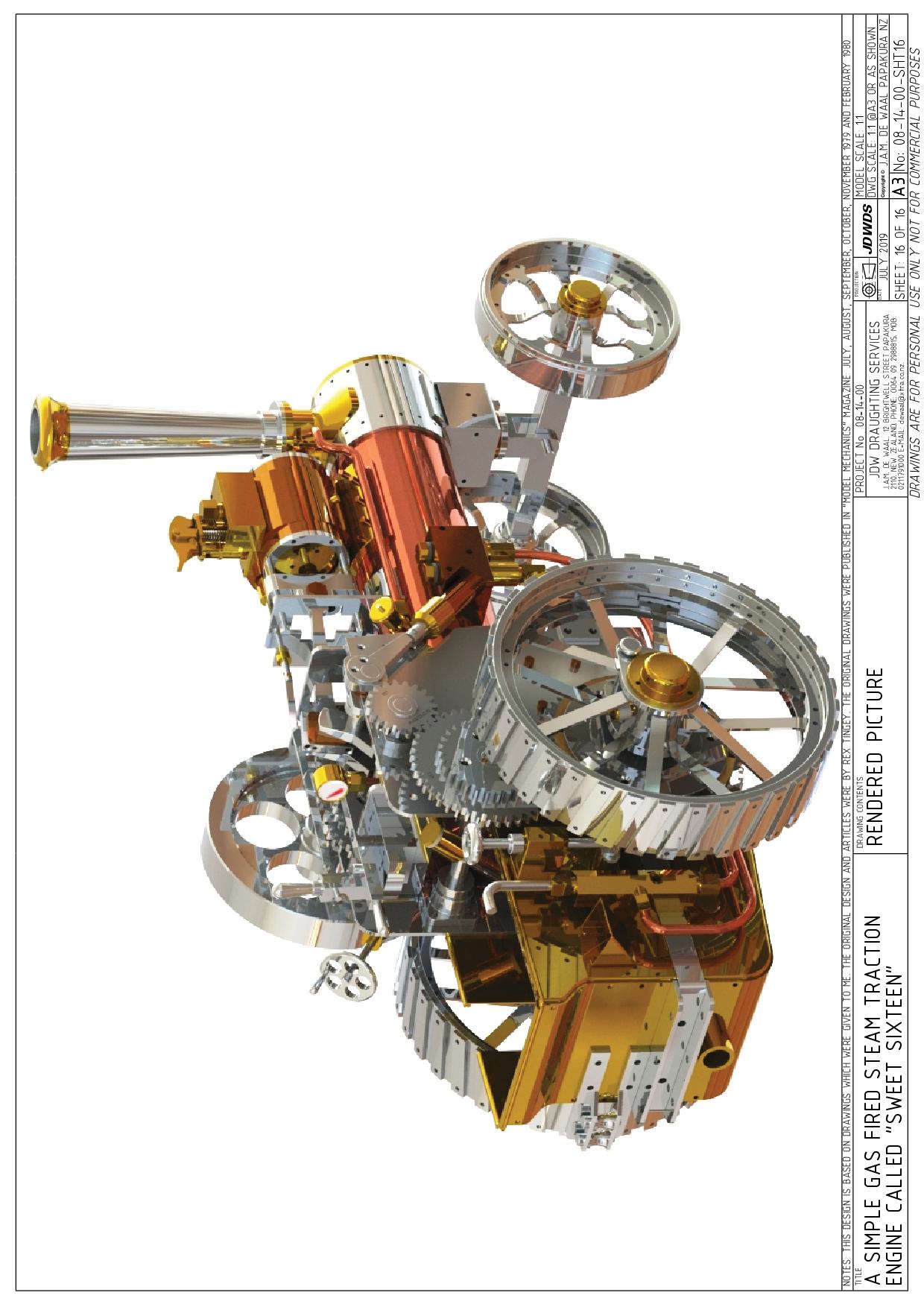

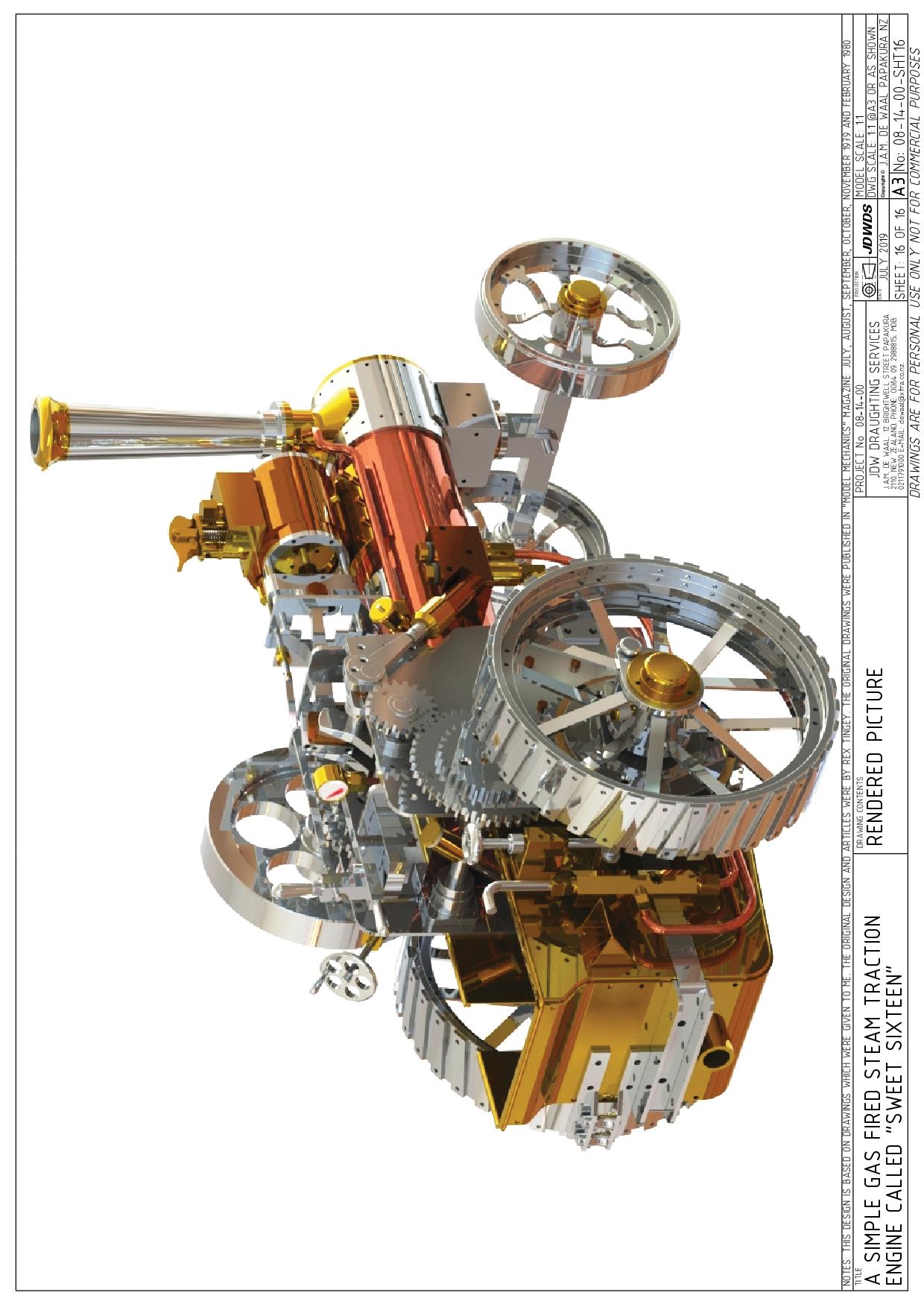

un nouveau projet de construction jump avec ce tracteur de bonne dimension lg 600 larg 300,chauffage au gaz,
Fichiers joints
Modifié en dernier par gégé89 le mer. 11 sept. 2019 22:00, modifié 2 fois.

Avatar du membre
rhavrane
Messages : 1771
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Contact :

Re: tracteur vapeur sweet sixteen

Message non lu par rhavrane »

Bonjour Gérard,
Vu comment tu travailles, je pressens une merveille pour dans quelques jours TOP
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre
minimotoriste
Messages : 1995
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: tracteur vapeur sweet sixteen

Message non lu par minimotoriste »

Bonsoir Gégé et tout le monde
Joli projet TOP mais j ai pris un torticolis AIE AIE OUILLE mdr mdr
Bonne soirée .@+++Henry.

Avatar du membre
Zéphyrin
Messages : 2678
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: tracteur vapeur sweet sixteen

Message non lu par Zéphyrin »

je connais bien l'original de ce plan, à l'échelle 16 mm par pied (soit 1/19), d'où le nom, je m'en suis beaucoup inspiré pour mon mini tracteur à la même échelle...
mais j'avais changé la distribution de vapeur dite sans tiroir, "valveless", plus apparenté à un "petit cheval", pour la remplacer par une distribution à coulisse Stephenson plus traditionnelle.
viewtopic.php?f=21&t=6340
J'ai toute la doc sur le modèle original de Rex Tingey.

le simple agrandissement du plan, doublement il me semble, ne me parait pas une bonne idée, pour le réservoir gaz, le brûleur, la chaudière et les tubes d'eau par ex, vu le nombre de pièces et la taille...Tu auras plein de parties à modifier à mon avis.

Avatar du membre
gégé89
Messages : 2080
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: tracteur vapeur sweet sixteen

Message non lu par gégé89 »

:coucou:
Zéphyrin a écrit :je connais bien l'original de ce plan
oui j'ai vu ta participation https://www.model-engineer.co.uk/forums ... p?th=71444
j'ai téléchargé aussi les plans originaux au 1/16
oui pour la chaudiere je demanderais conseils le moment venu

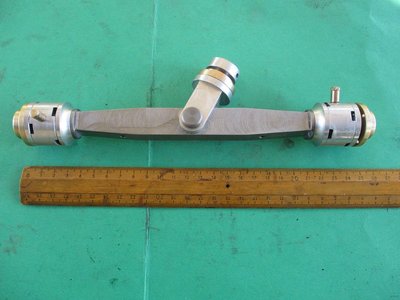

les premieres pieces de l'essieu AV.
Fichiers joints
IMG_2615 [800x600].JPG
IMG_2614 [800x600].JPG

Avatar du membre
bleubite
Messages : 66
Enregistré le : sam. 2 févr. 2019 09:39

Re: tracteur vapeur sweet sixteen

Message non lu par bleubite »

Il est incroyable ce Gégé , à peine un projet fini qu'un autre surgit :bravo

Avatar du membre
Zéphyrin
Messages : 2678
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: tracteur vapeur sweet sixteen

Message non lu par Zéphyrin »

Il est incroyable ce Gégé ,
fortiche c'est vrai, surtout quand on voit ses instruments de mesure sur la photo!!

blague à part Gégé, si on jette un coup d'œil sur le réservoir à gaz, fait de chutes de cornières, franchement pas terrible !

Avatar du membre
vaperigord
Messages : 165
Enregistré le : jeu. 20 déc. 2018 22:40

Re: tracteur vapeur sweet sixteen

Message non lu par vaperigord »

:coucou:
Voila encore un beau chantier à suivre.
Tu parles de chauffe au gaz, à moins que je me trompe, sur le plan (pas évident car très brouillon) j'ai plus l'impression de voir une chauffe a l'alcool.

Avatar du membre
Zéphyrin
Messages : 2678
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: tracteur vapeur sweet sixteen

Message non lu par Zéphyrin »

Si, c'est bien un brûleur gaz, voila la version d'après le plan original (16mm/pied)
doubler les dimensions entraine pas mal de problèmes de structure surtout pour la partie chaudière et bruleur.

https://photos.app.goo.gl/ZSD96sWaCRb15ajF7

Avatar du membre
gégé89
Messages : 2080
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: tracteur vapeur sweet sixteen

Message non lu par gégé89 »

:coucou:

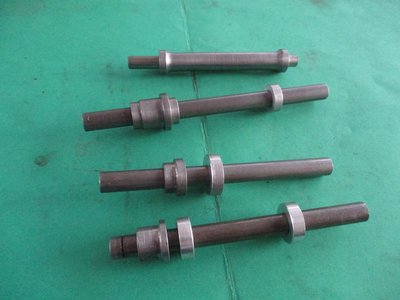

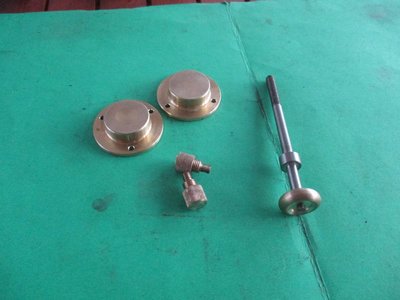

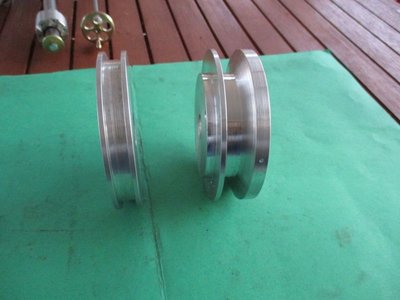

avancée des travaux
Fichiers joints
IMG_2695 [800x600].JPG
IMG_2694 [800x600].JPG
IMG_2693 [800x600].JPG
IMG_2692 [800x600].JPG
IMG_2691 [800x600].JPG

Avatar du membre
Malevthi
Administrateur du site
Messages : 4386
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: tracteur vapeur sweet sixteen

Message non lu par Malevthi »

Du travail de pro TOP Que du très beau :bravo
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
vaperigord
Messages : 165
Enregistré le : jeu. 20 déc. 2018 22:40

Re: tracteur vapeur sweet sixteen

Message non lu par vaperigord »

:coucou:
Zéphyrin a écrit :Si, c'est bien un brûleur gaz, voila la version d'après le plan original (16mm/pied)
doubler les dimensions entraine pas mal de problèmes de structure surtout pour la partie chaudière et bruleur.

https://photos.app.goo.gl/ZSD96sWaCRb15ajF7
:coucou:
oups, :nul: j'avais mal regardé.au premier coup d'oeil il ressemble plus a un brûleur alcool.je n'avais jamais vu de brûleur gaz comme celui la on en apprend tous les jours

Avatar du membre
Mr-Phil
Messages : 93
Enregistré le : lun. 13 févr. 2012 20:53
Localisation : Lozère

Re: tracteur vapeur sweet sixteen

Message non lu par Mr-Phil »

Encore une future réalisation qui va me laisser sans voix.
Bonne continuation Gérard. :bravo

Avatar du membre
jacques987
Messages : 1130
Enregistré le : dim. 30 mai 2010 09:06
Site Internet
Localisation : Polynésie française
Contact :

Re: tracteur vapeur sweet sixteen

Message non lu par jacques987 »

Bonsoir,
Encore un bien beau projet de Gégé qui, je n'en doute pas, aboutira.
Pour le brûleur il est vrai qu'en regardant les plans de Julius on pense à l'alcool, comme je l'ai d'ailleurs fait alors que le titre ne laisse pas de doute pour le gaz.
Cependant la photo de françois me rappelle la transformation de brûleurs à alcool en brûleurs à mini-céramique ... mais, pour que ça fonctionne bien, il suffit de remplir le "gros" tube d'arrivée de gaz reliant les godets avec de la paille de fer (pas serrée mais détendue) si on veut que les flammes soient identiques.

Avatar du membre
gégé89
Messages : 2080
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: tracteur vapeur sweet sixteen

Message non lu par gégé89 »

:coucou:

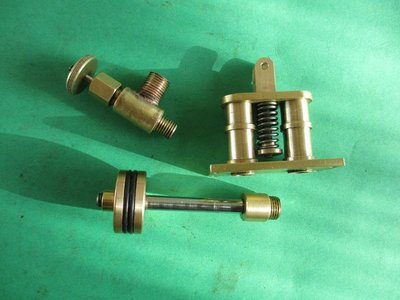

petite avancée..,le piston moteur,la vanne vapeur et soupape de sécurité
Fichiers joints
IMG_2755 [800x600].JPG
IMG_2754 [800x600].JPG
