La petite 020 T à JP
Re: La petite 020 T à JP
JPVAP : La vis n'a pas tourné sous l'effort de la coupe ? elle ne peut pas être vissée à bloc pour toutes les positions...
Roger : J'ai fait un disque indexé avec 12 trous radiaux, fixé sur la broche de mon tour sakai ml1, derrière le mandrin, démontable en 2 moitiés, hélas je ne l'ai pas retrouvé pour la photo...je ne me sers plus beaucoup de ce tout petit tour sauf de la perceuse !
Autrement une roue dentée fixée à l'arrière de la broche et un bout de lame de ressort replié, pour un montage "occasionnel", mais il faut bien compter les dents, source d'erreurs...
Sur mon grand tour au garage, je n'ai rien, je fais ce genre de limage à main levée, en me guidant sur les mors du mandrin et un tout petit niveau à bulle.
Roger : J'ai fait un disque indexé avec 12 trous radiaux, fixé sur la broche de mon tour sakai ml1, derrière le mandrin, démontable en 2 moitiés, hélas je ne l'ai pas retrouvé pour la photo...je ne me sers plus beaucoup de ce tout petit tour sauf de la perceuse !
Autrement une roue dentée fixée à l'arrière de la broche et un bout de lame de ressort replié, pour un montage "occasionnel", mais il faut bien compter les dents, source d'erreurs...
Sur mon grand tour au garage, je n'ai rien, je fais ce genre de limage à main levée, en me guidant sur les mors du mandrin et un tout petit niveau à bulle.
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
- paterson
- Messages : 4915
- Enregistré le : ven. 28 mai 2010 23:06
- Localisation : Tournefeuille (31)
- Contact :
Re: La petite 020 T à JP
salutous,
OK François; sur mon Compact8, j'ai monté un mandrin universel 4 mors concentriques. J'en ai profité pour indexer la platine d'adaptation par des trous à 15° et 30°. Avec la petite fraiseuse Unimat3, ça me permet de faire la plus part des perçages et des plats sur un cylindre.
OK François; sur mon Compact8, j'ai monté un mandrin universel 4 mors concentriques. J'en ai profité pour indexer la platine d'adaptation par des trous à 15° et 30°. Avec la petite fraiseuse Unimat3, ça me permet de faire la plus part des perçages et des plats sur un cylindre.
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Re: La petite 020 T à JP
Bonsoir à tous !
Bonsoir Zéphyrin ! : La vis ne peut pas tourner car elle est indexée par son propre
six pans de tête ( Je fraise la face opposée à celle qui est plaquée contre la table par deux Vis M 8 et un fer plat de 4 mm qui porte la vis)
J' en fraise trois à la suite sur chaque vis, puis je fraise les trois suivantes après
avoir enlevé une cale de 0.4 mm placée en face du trou taraudé ( Sur le plat de 4
mm qui sert de support à la vis à fraiser ) pour compenser les 0.5 mm enlevés et
redescendre la tête de fraisage de 0.5 mm !
Pour limiter les jeux, je n'ai passé que deux tarauds de 2.5 sur trois dans le fer plat !
Heureusement, c'est plus facile à faire qu'à expliquer !
Bonne soirée à tous !
Bonsoir Zéphyrin ! : La vis ne peut pas tourner car elle est indexée par son propre
six pans de tête ( Je fraise la face opposée à celle qui est plaquée contre la table par deux Vis M 8 et un fer plat de 4 mm qui porte la vis)
J' en fraise trois à la suite sur chaque vis, puis je fraise les trois suivantes après
avoir enlevé une cale de 0.4 mm placée en face du trou taraudé ( Sur le plat de 4
mm qui sert de support à la vis à fraiser ) pour compenser les 0.5 mm enlevés et
redescendre la tête de fraisage de 0.5 mm !
Pour limiter les jeux, je n'ai passé que deux tarauds de 2.5 sur trois dans le fer plat !
Heureusement, c'est plus facile à faire qu'à expliquer !
Bonne soirée à tous !
Re: La petite 020 T à JP
Bonjour à tous !
Ayant trouvé du six pans de 4 , je me suis décidé à tourner les vis M 2 restantes
pour remplacer les premières à tête fendue que j'avais tourné au début de la
construction ( C'est quand même mieux ) Pour terminer par le plancher de
la passerelle du serre-freins !
Ce plancher est en bois " Touillettes à café " de chez M-- D------ de récup- : Il est
donc coloré au café Planchettes que j'ai assemblé par collage à la ciano-
Il n'est pas fixé au châssis !
Il ne reste plus qu'une ultime finition et riveter les sabots de freins sur leurs sup-
-ports après les avoir brunis chimiquement !
Toujours la même question : Brunissage ou peinture couleur rouille de l'ensemble
et que va donner le brunissage sur la soudure étain ???
Et il sera bon pour le service !
Ces wagonnets là, quand ils sortaient d'usine , devaient bien être peins d'une
certaine couleur ??? Je n'ai jamais rien trouvé à ce sujet ; Même pas sur les cata-
-logues Decauville et autres

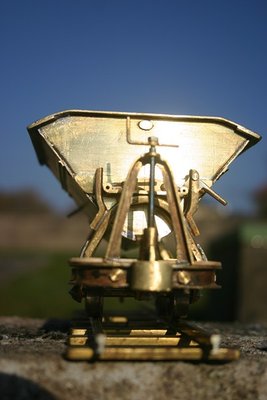

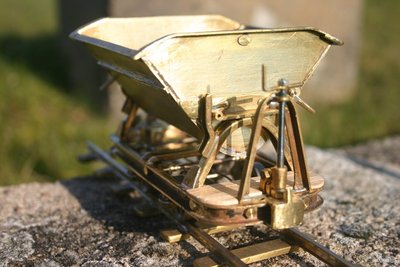

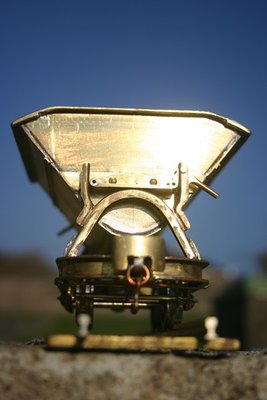

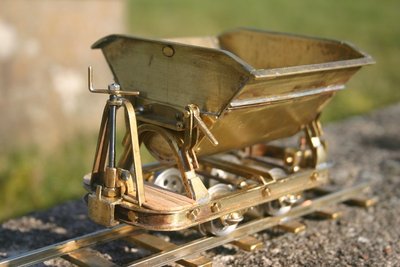

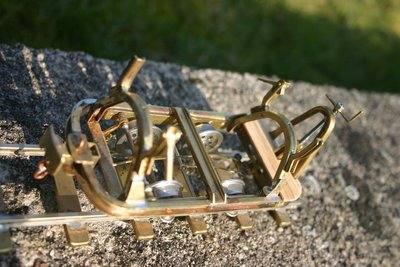

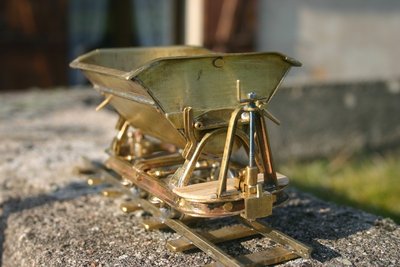

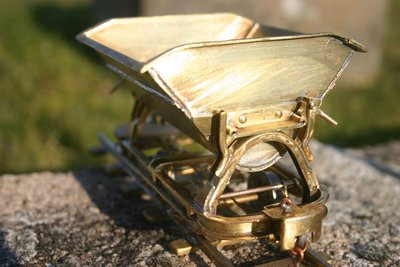

Ci joint quelques photos !
Bonne journée à tous !
Ayant trouvé du six pans de 4 , je me suis décidé à tourner les vis M 2 restantes
pour remplacer les premières à tête fendue que j'avais tourné au début de la
construction ( C'est quand même mieux ) Pour terminer par le plancher de
la passerelle du serre-freins !
Ce plancher est en bois " Touillettes à café " de chez M-- D------ de récup- : Il est
donc coloré au café Planchettes que j'ai assemblé par collage à la ciano-
Il n'est pas fixé au châssis !
Il ne reste plus qu'une ultime finition et riveter les sabots de freins sur leurs sup-
-ports après les avoir brunis chimiquement !
Toujours la même question : Brunissage ou peinture couleur rouille de l'ensemble
et que va donner le brunissage sur la soudure étain ???
Et il sera bon pour le service !
Ces wagonnets là, quand ils sortaient d'usine , devaient bien être peins d'une
certaine couleur ??? Je n'ai jamais rien trouvé à ce sujet ; Même pas sur les cata-
-logues Decauville et autres
Ci joint quelques photos !
Bonne journée à tous !
- paterson
- Messages : 4915
- Enregistré le : ven. 28 mai 2010 23:06
- Localisation : Tournefeuille (31)
- Contact :
Re: La petite 020 T à JP
Le laiton accepte mal la peinture à notre niveau. En industrie, il faut sabler, passer un apprêt et cuire, peindre avec peinture époxy (2 comp) et cuire.
Il est plus facile pour nous de faire une attaque chimique (brunissage). On arrive à trouver certains produits chimiques dans les VRAIES drogueries (si, si, il en existe encore)
Voici qques formules chimiques simples et compliquées à préparer dehors et protégé (lunettes, gants, vieilles fringues).
Dans le commerce, il existe des produits prêts à l'emploi:
Il est plus facile pour nous de faire une attaque chimique (brunissage). On arrive à trouver certains produits chimiques dans les VRAIES drogueries (si, si, il en existe encore)
Voici qques formules chimiques simples et compliquées à préparer dehors et protégé (lunettes, gants, vieilles fringues).
Dans le commerce, il existe des produits prêts à l'emploi:
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Re: La petite 020 T à JP
bravo JP
le rendu final est du plus bel effet,jolie réussite!
@+,vincent.
le rendu final est du plus bel effet,jolie réussite!
@+,vincent.
Re: La petite 020 T à JP
Bonjour à tous !
Merci pour vos réponses et compliments !
Je vais tenter de brunir ! Avant de passer à l'alchimie, je vais essayer avec les
produits du commerce en commençant par faire un essai sur une chute de tôle du
même métal !
Bonne journée à tous !
Merci pour vos réponses et compliments !
Je vais tenter de brunir ! Avant de passer à l'alchimie, je vais essayer avec les
produits du commerce en commençant par faire un essai sur une chute de tôle du
même métal !
Bonne journée à tous !
- paterson
- Messages : 4915
- Enregistré le : ven. 28 mai 2010 23:06
- Localisation : Tournefeuille (31)
- Contact :
Re: La petite 020 T à JP
salutous,
J'utilise depuis fort longtemps un brunisseur laiton et bronze de ce type; je conseille la teinte "noire" qui vous permettra par dilution de faire plusieurs teintes:
https://www.mon-droguiste.com/brunisseu ... 805ELB.cfm
Il est efficace et procure plusieurs nuances de "marron" en fonction du temps passé. A l'époque, avec mes potes, nous avions acheté un bidon de 20 L (= 30Kg). Cela nous a couté "cher", mais comparé à la fiole de 100mL qui coute 11.40€ c'est "donné".
Ce produit doit être conservé à l'abri de la lumière car il contient du sélénium (produit photosensible). De plus il est nocif par ingestion.
Vous savez tout
J'utilise depuis fort longtemps un brunisseur laiton et bronze de ce type; je conseille la teinte "noire" qui vous permettra par dilution de faire plusieurs teintes:
https://www.mon-droguiste.com/brunisseu ... 805ELB.cfm
Il est efficace et procure plusieurs nuances de "marron" en fonction du temps passé. A l'époque, avec mes potes, nous avions acheté un bidon de 20 L (= 30Kg). Cela nous a couté "cher", mais comparé à la fiole de 100mL qui coute 11.40€ c'est "donné".
Ce produit doit être conservé à l'abri de la lumière car il contient du sélénium (produit photosensible). De plus il est nocif par ingestion.
Vous savez tout
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
- maximus
- Messages : 2387
- Enregistré le : sam. 29 mai 2010 08:01
- Localisation : 94 Chennevières sur Marne
Re: La petite 020 T à JP
Bonjour,
Très intéressant
Merci Paterson.
Très intéressant
Merci Paterson.
Re: La petite 020 T à JP
Bravo, très belle finition tout métal sur ce petit wagonnet basculant. bel aspect, tu dois être satisfait !
Il est possible que certaines "teintures" ou brunissages ne prennent pas bien ou différemment du laiton sur les soudures étain.
Evite la bombe de peinture, surtout l'apprêt couleur rouille, qui va empâter les rivets et les vis et petits détails...
Sur l'internet on voit pas mal de wagonnets (restaurés) peints en brun foncé.
Il est possible que certaines "teintures" ou brunissages ne prennent pas bien ou différemment du laiton sur les soudures étain.
Evite la bombe de peinture, surtout l'apprêt couleur rouille, qui va empâter les rivets et les vis et petits détails...
Sur l'internet on voit pas mal de wagonnets (restaurés) peints en brun foncé.
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
Re: La petite 020 T à JP
Bonjour à tous !
Les retraités étant très occupés, je n'ai pas encore pris le temps de brunir les
wagonnets

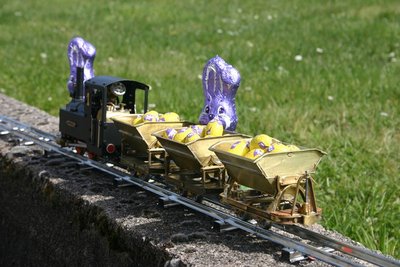

Comme aujourd'hui, le soleil brille enfin, j'ai surpris quelques lapins ( Lièvres de
Pâques ) en plein travail !
Voie portable de 60 montée du lieu de fab- , la chocolaterie pour aboutir chez un
gourmand !
Joyeuses Pâques et " Bons œufs à tous !
Les retraités étant très occupés, je n'ai pas encore pris le temps de brunir les
wagonnets
Comme aujourd'hui, le soleil brille enfin, j'ai surpris quelques lapins ( Lièvres de
Pâques ) en plein travail !
Voie portable de 60 montée du lieu de fab- , la chocolaterie pour aboutir chez un
gourmand !
Joyeuses Pâques et " Bons œufs à tous !
- Nounours67
- Messages : 1493
- Enregistré le : mer. 30 déc. 2015 18:43
- Localisation : 67400 Illkirch-Graffenstaden
Re: La petite 020 T à JP
Hello jpvap,
voila comment joindre l'utile à l'agréable !
voila comment joindre l'utile à l'agréable !
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe
Re: La petite 020 T à JP
bravo JP,tu a trouvé le moyen de multiplier les wagons et te voila arrivé à trois!
croit tu qu'il soit utile de brunir le laiton...j'aime bien la couleur laiton,ça fait un peu bling-bling et ça ne correspond pas à l'aspect d'un vrai wagon mais c'est joli je trouve.
@+,vincent.
croit tu qu'il soit utile de brunir le laiton...j'aime bien la couleur laiton,ça fait un peu bling-bling et ça ne correspond pas à l'aspect d'un vrai wagon mais c'est joli je trouve.
@+,vincent.
Re: La petite 020 T à JP
Bien l(bonjour;
j'en salive devant cet ensemble et pas que devant les œufs. La couleur de l'ensemble se marie bien
Beau boulot J. P.
j'en salive devant cet ensemble et pas que devant les œufs. La couleur de l'ensemble se marie bien
Beau boulot J. P.
@ + pif, au plaisir de vous lire
