cablage train electrique

[VALTO81]

Bonjour à tous .
diminuer la valeur de ta résistance pour obtenir les 2 volts au borne de la led .
il me semble que certaine led clignotante fonctionne bien sous 5 volts direct sans résistance
mais je ne suis plus sur car j' ai arrêté l'électronique il y a bien longtemps .
christian

[jacky241]

merci Christian,
je vais essayer demain avec une résistance de 500 ohm
cordialement
jacky

[gegedej]

Je viens de regarder dans différents catalogues et effectivement ces leds clignotantes fonctionnent sous 2V, 2,2V et dans les caractéristiques ils ne donnent pas l'intensité consommée.
L'idéal serait de la faire fonctionner sous 2V et mesurer l'intensité.
Il sera dès lors possible de calculer la résistance à placer en série et si cela ne fonctionne pas, peut-être envisager un pont diviseur ou une zéner

[VALTO81]

Bonjour à tous .
sur les data sheet fabricant de led clignotante les tension d' alimentation varie pas mal mais le plus souvent c est bien 5 volts pour quelle fonctionne bien .
Un petit régulateur de tension en boîtier petit transistor fait bien l' affaire .
a+
christian

[jfs59300]

Bonjour

essaez d mettre un condensateur de 10micro farad aux bornes de la led (dans le bon sens) augmenter un peu la valeur si pas d'amélioration.
la led clignotante n'aime pas forcement être alimentée par une tension mono alternance.

ensuite effectivement si c'est des led 5 v il faut repenser le montage.

[jacky241]

bonjour à tous,
j'ai refait un test aujourd'hui avec une résistance de 510 ohm mais aucun signe de fonctionnement.
par contre si je connecte la led sans résistance aux bornes d'une pile de 4.5v çà fonctionne parfaitement.
j'ai mesuré l'intensité sous 4.5v et je trouve 25ma ce qui doit donner une résistance de 180 ohm si je ne me trompe pas...
quelle type de résistance compatible sous 18v dcc ?
merci à tous
jacky

[berola]

Bonjour
Je pense que ne connaissant pas les caractéristiques exactes de la led , il fut y aller au pif
en mettant en série une résistance de plus en plus basse pour obtenir un fonctionnement correct .
Ne pas oublier de mettre un milliampèremètre en série , sachant que la résistance interne de l'appareil introduit une résistance en série
dans le circuit .Une fois retiré l'intensité sera un peu plus grande .Il faudra en tenir compte pour la durée de vie de la led .

[gegedej]

bonjour à tous,
j'ai refait un test aujourd'hui avec une résistance de 510 ohm mais aucun signe de fonctionnement.
par contre si je connecte la led sans résistance aux bornes d'une pile de 4.5v çà fonctionne parfaitement.
j'ai mesuré l'intensité sous 4.5v et je trouve 25ma ce qui doit donner une résistance de 180 ohm si je ne me trompe pas...
quelle type de résistance compatible sous 18v dcc ?
merci à tous
jacky

Nan Jacky, une led est un semi conducteur particulier et la loi d'ohm (U=RI) ne peut en aucun cas s'appliquer.

[jacky241]

et moi qui voulait faire simple...
la seule loi dont je me souviens (u=ri) ne s'applique pas à une malheureuse led clignotante.
je pense que je vais renoncer au clignotement à moins qu'un amateur possédant une alimentation digitale(z21) est résolu mon problème que je résume à nouveau:
quelle résistance en série avec une led clignotante rouge 5mm alimentée en dcc de 18à24v
merci à tous
jacky

[VALTO81]

Bonjour à tous .
Sur mon alarme de maison j ai bien une led à clignotant intégré et je vien de verifier et
j ai bien mis un petit régulateur de tension qui me régule de 12v à 5v sous 100 mA Maxi en boîtier to92 .
simple à câbler et très fiable dans le temps puisque la led clignote 24h/24 depuis plus de 15 ans. !!!
pour 1 ou 2 euros pourquoi vous priver? !!!

a+
christian

[berola]

Excellente solution si Jacky peut s'en procurer un facilement .

[jacky241]

merci de votre aide , je vais essayer de trouver un fournisseur de ce régulateur et comment le brancher.
cordialement
jacky

[VALTO81]

Je suis au travail je te fais un schéma ce soir bonne journée

[berola]

Sur les dessins de Valto il y a des explications très claires , impossible de se tromper.
Si tu as des difficultés pour en trouver localement , dis le moi , je plongerai dans mes casiers .

[jacky241]

bonjour à tous,

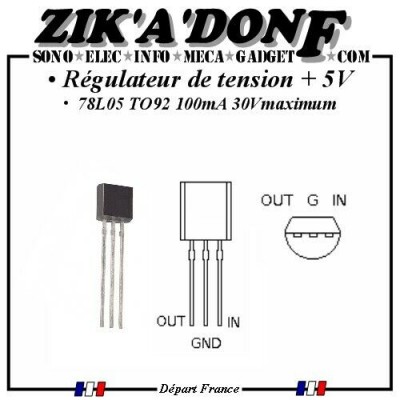

j'ai commandé hier 50 petits régulateurs 78L05 TO92 100ma 30v maxi
les condensateurs figurants sur le plan précédent de Christian sont -ils vraiment nécessaires ?
signification des termes IN GND OUT ?
si vous pouvez me faire un petit schéma partant de mon alimentation dcc 18-24v avec la disposition de la led clignotante et du régulateur çà serait top
merci à tous
jacky
