encore quelques petits détails à régler et je pourrai faire un premier bilan de cette grande révision .
cordialement

[jacky241]

bonjour à tous,
pour mettre en chauffe il faut pouvoir contrôler le niveau d'eau bas et haut

les poussoirs qui appuient sur une bille libérant l'eau ou la vapeur par un trou en dessous du corps

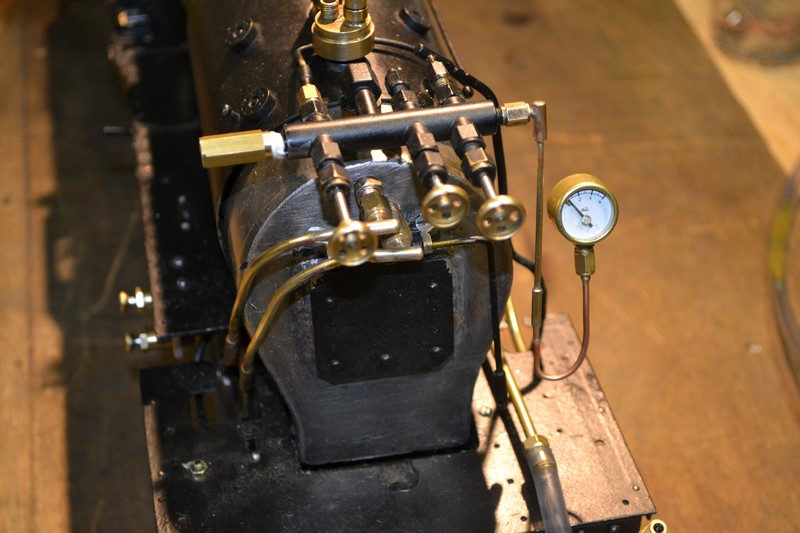

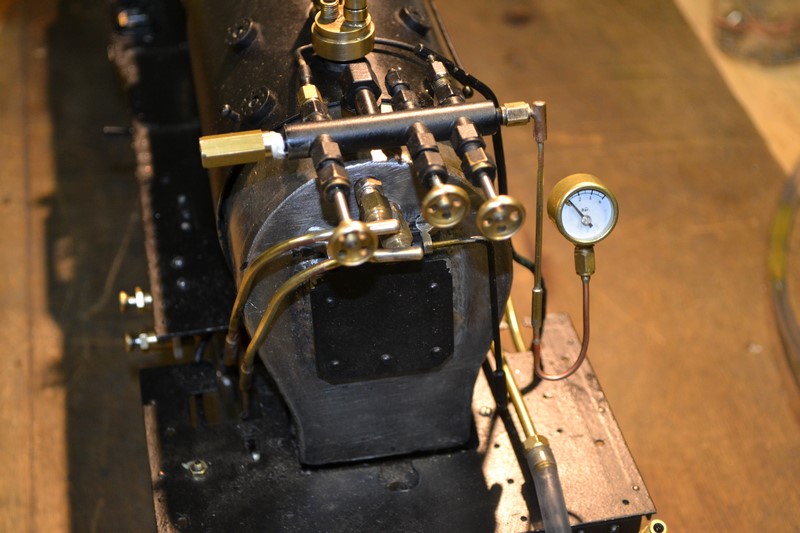

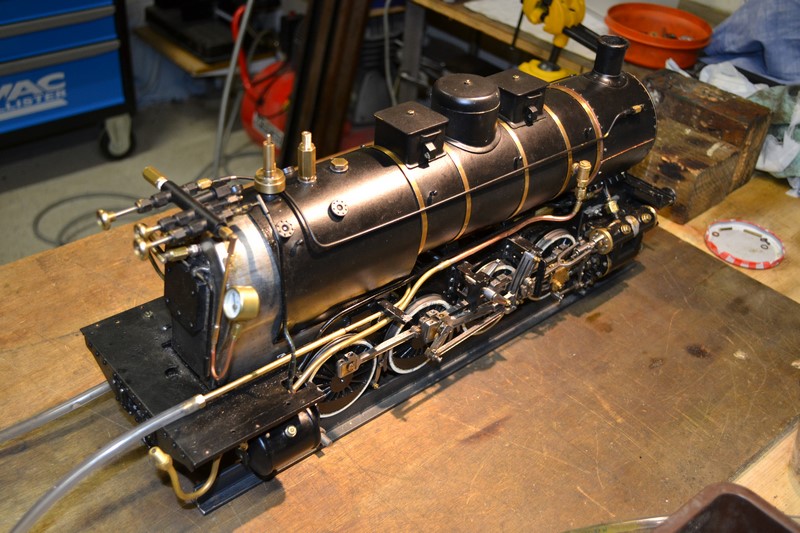

la nourrice avec robinet de souffleur , du graisseur , du frein éventuel et raccord pour sifflet et manomètre

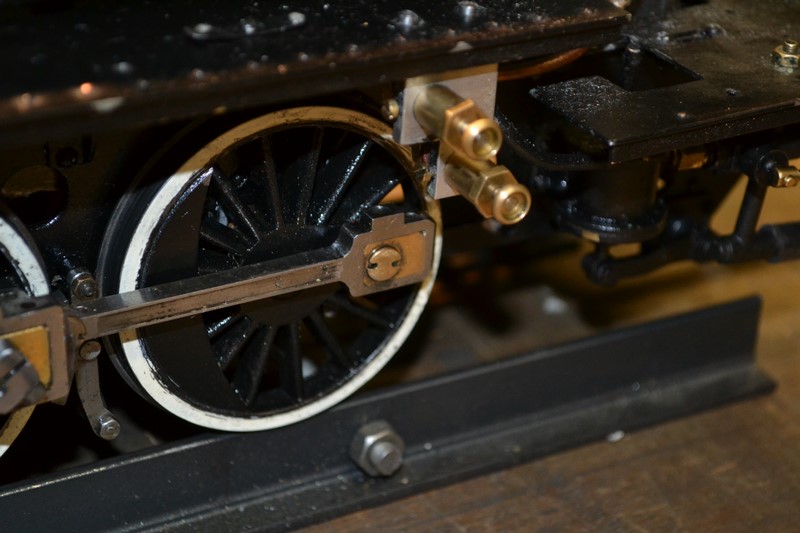

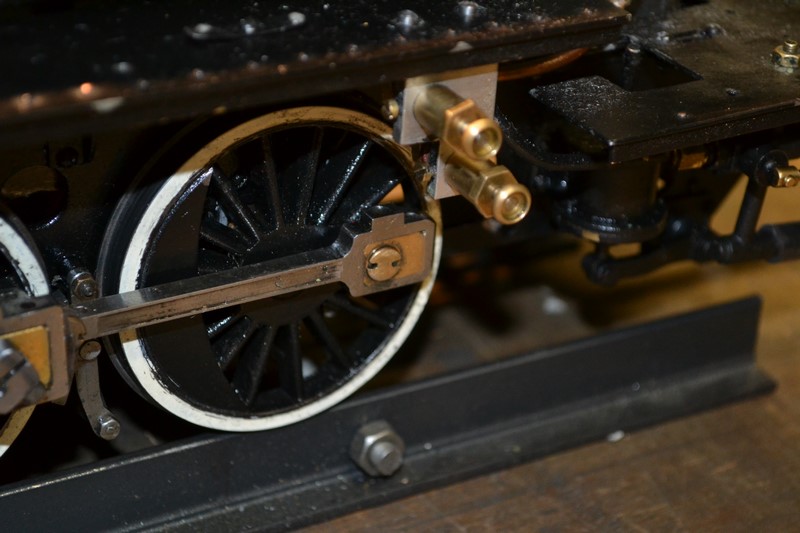

liaison des deux prises d'eau sur la chaudière vers les poussoirs

bonne nouvelle après un test de fonctionnement sous air comprimée à 4 bars j'ai rempli la chaudière par l'intermédiaire de la pompe automatique sans problème et en manœuvrant le bypass il y à très peu de variation de régime ce qui n'était pas le cas à l'origine avec la pompe à double pistons.
me voilà bientôt prêt pour une mise en chauffe mais je dois me fabriquer un nouvel aspirateur de tirage ,le mien ayant rendu l'âme .

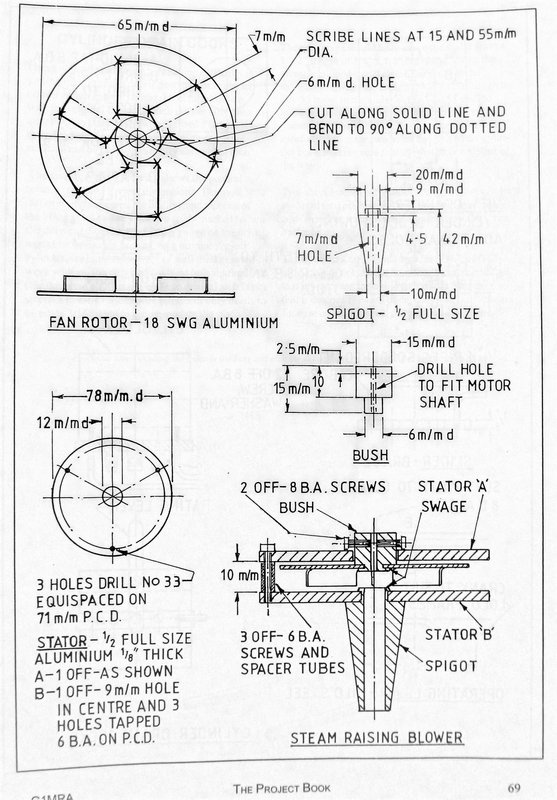

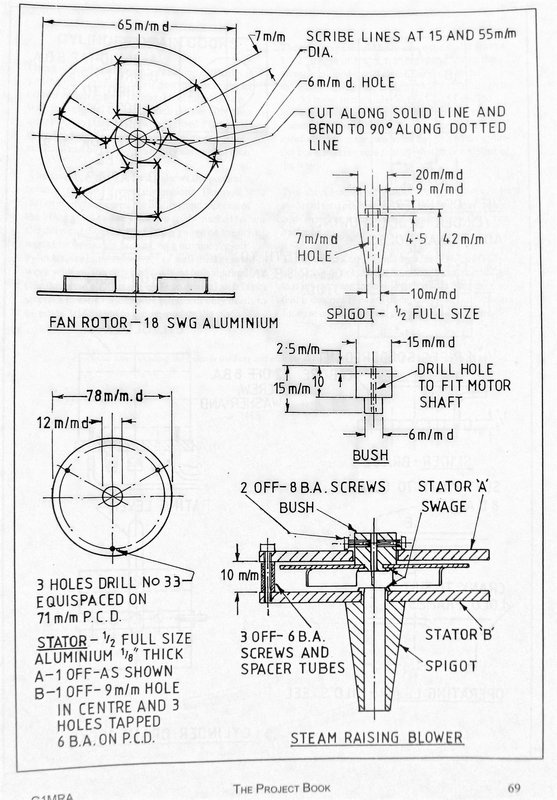

si vous avez des idées ou plans d'aspirateurs je suis preneur.
à suivre

[Mr-Phil]

mais je dois me fabriquer un nouvel aspirateur de tirage

Un ventilo souffleur dans un système venturi, ça le ferait pas ?

Elle est vraiment magnifique cette loco vraiment bravo jacky

[jacky241]

merci Mr-Phil ,
je pense qu'il est plus simple d'aspirer par la cheminée pas besoin de raccord.
j'avais fabriqué un aspirateur qui a bien fonctionné pendant un temps mais il était trop puissant je devais réguler la tension pour diminuer la vitesse mais aujourd'hui en l'alimentant directement en 12 v j'ai explosé une pale en laiton qui a tout déglingué ...
je voudrai faire plus simple c'est pourquoi toutes les idées concernant le diamètre , le nombre de pales , les moteurs,la vitesse ,la tension etc.. m’intéressent.
cordialement

[jacky241]

Bonjour à tous,
Après quelques heures de bricolage, je vais enfin pouvoir mettre cette g8 en chauffe dans les tout prochains jours.
N'ayant pas trouvé de documents sur le sujet, voilà mon nouvel aspirateur bricolé avec les moyens du bord et au pifomètre qui devrait pouvoir remplir son rôle.

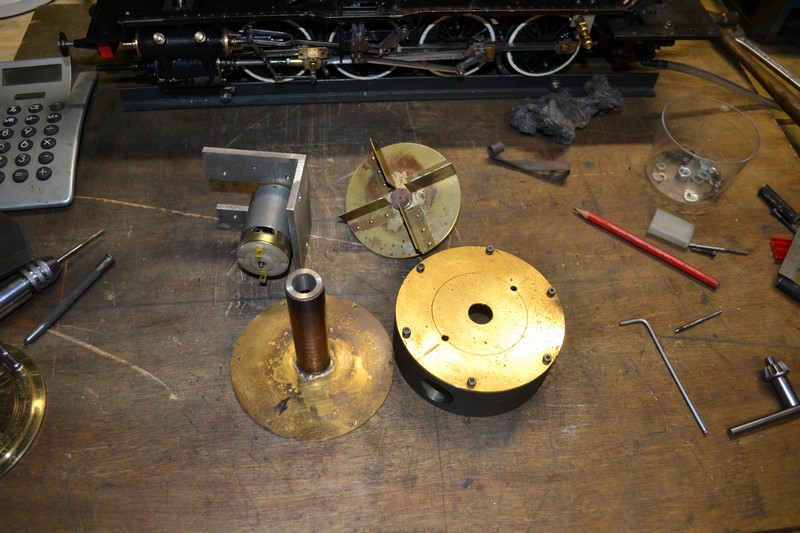

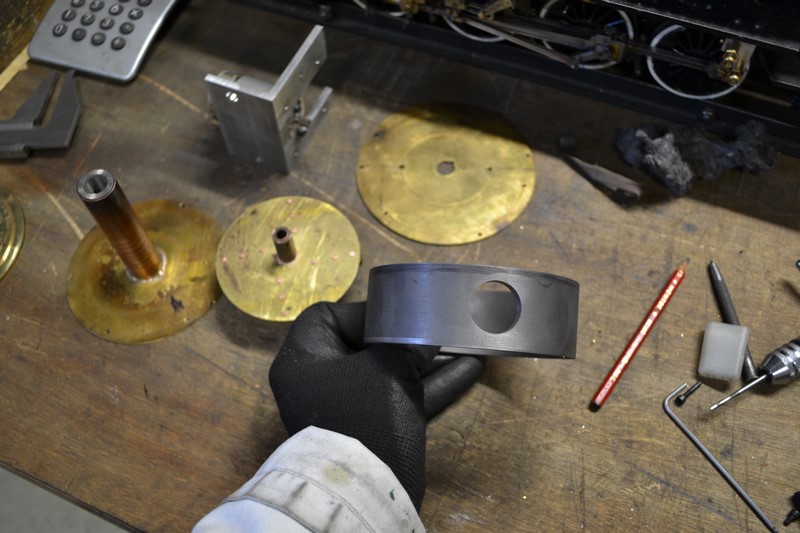

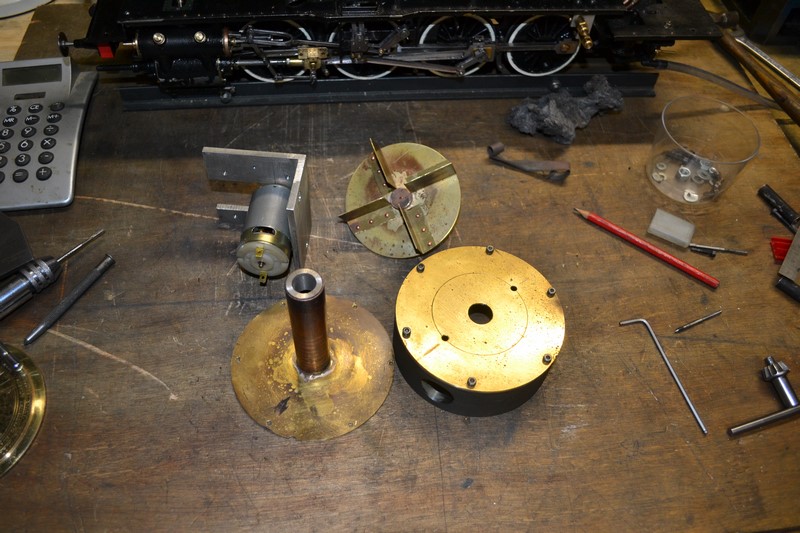

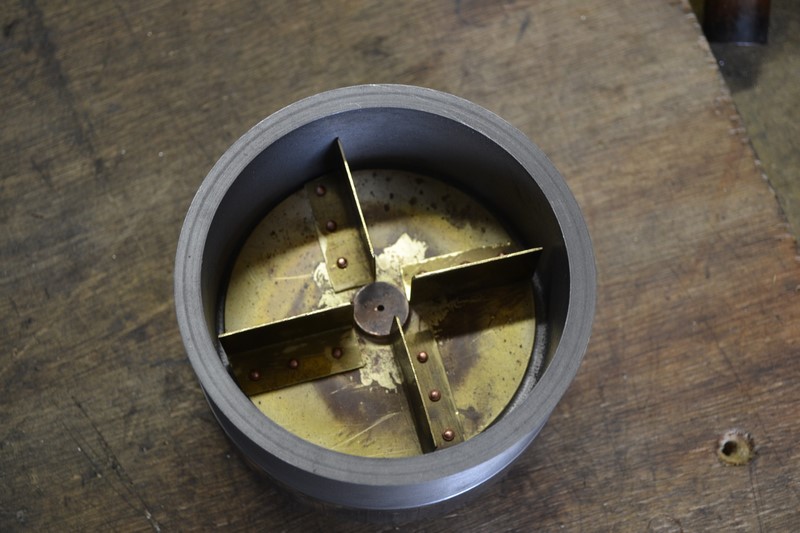

un corps en acier tourné et une turbine en laiton rivetée

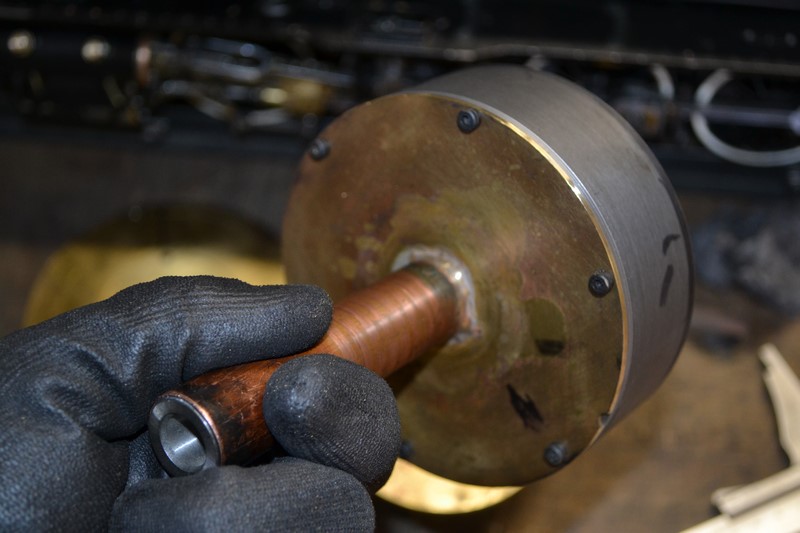

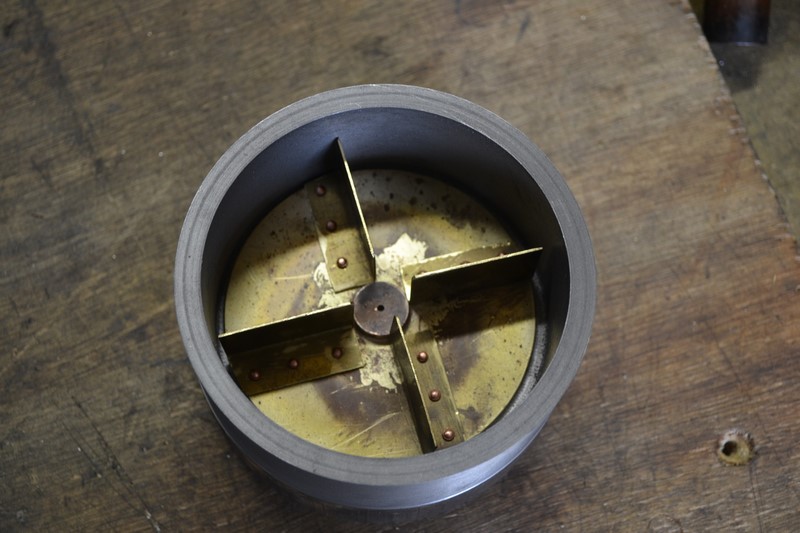

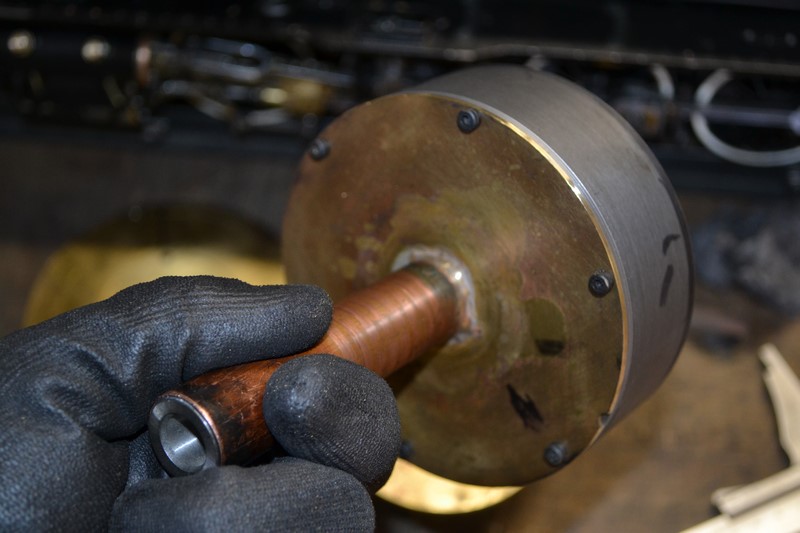

la partie aspiration qui entre dans la cheminée

le trou d'échappement des fumées qui sera prolongé par un bout de tube

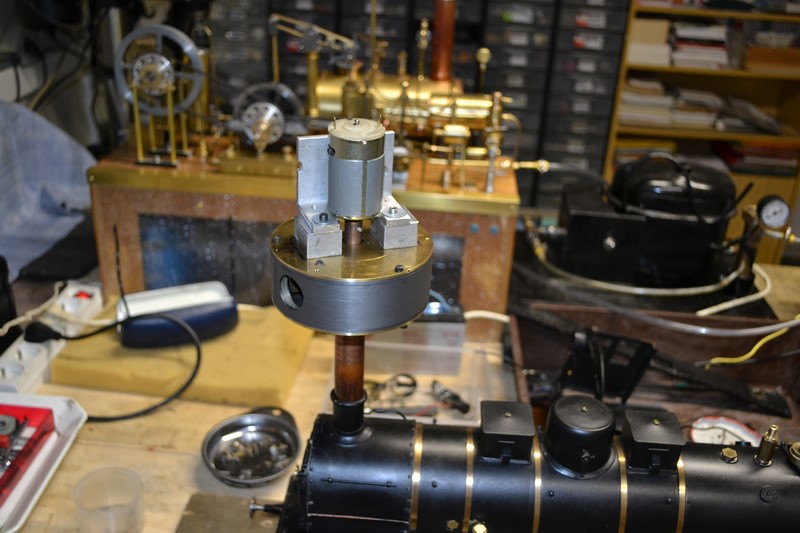

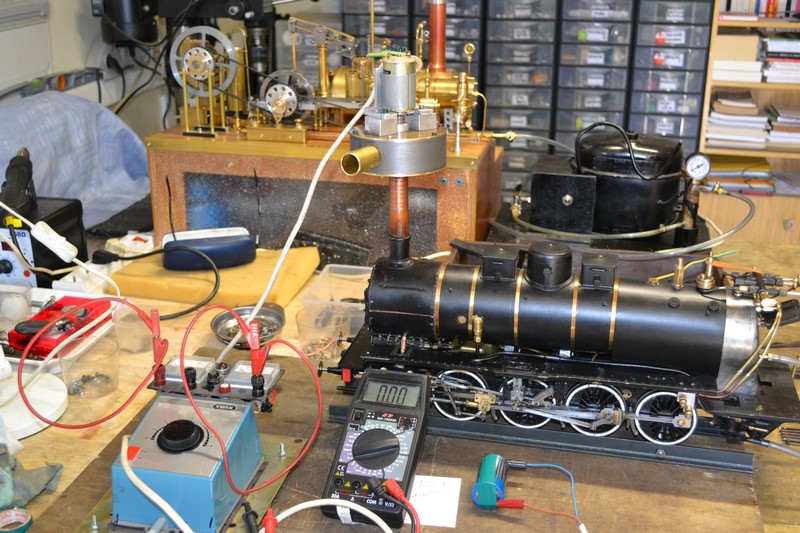

l'ensemble des composants avec le moteur(récup en attendant mieux) un peu trop rapide à mon gout mais je peux réguler la tension pour diminuer la vitesse

premier test concluant
reste à peaufiner tout çà et passer aux choses sérieuses puisque le temps parait propice les jours prochains


à suivre

[paterson]

Salutous,
Ce genre de ventilo fonctionne très bien !!
Anecdote: J'en avais construit un pour la chaudière de ma locomobile agricole. Mais grosse bêtise de ma part: les pales étaient simplement . . . soudée à l'étain.
A la 1ère chauffe, un grand barouff ! je vous laisse deviner pourquoi.

C'est comme ça qu'on apprend !!!!

[jacky241]

Bonjour à tous,
Paterson me rassure , même les meilleurs font des erreurs ...
Finalement je pense avoir trouvé la bonne solution pour mon aspirateur.
Alimentation avec une pile LR20 1.5v c'est top , la vitesse est juste ce qu'il faut et après l'avoir laissé tourné 1 h en continu le moteur est absolument froid et la pile est encore à 1.35v.
Pas besoin d’alimentation régulée ce qui facilite bien les choses.

Pour m’assurer de l'effet de l'aspiration, j'ai une méthode pas très académique mais efficace.

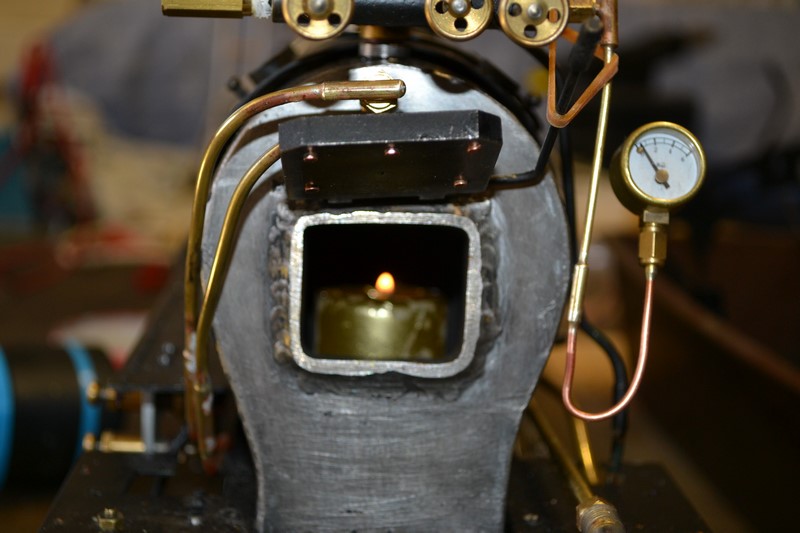

Une bougie allumée placée dans le foyer, quand l'aspirateur ne fonctionne pas la flamme est stable et dès la mise en route elle est très nettement aspirée vers les tubes à fumée.
Même méthode pour tester le souffleur

à suivre

[Zéphyrin]

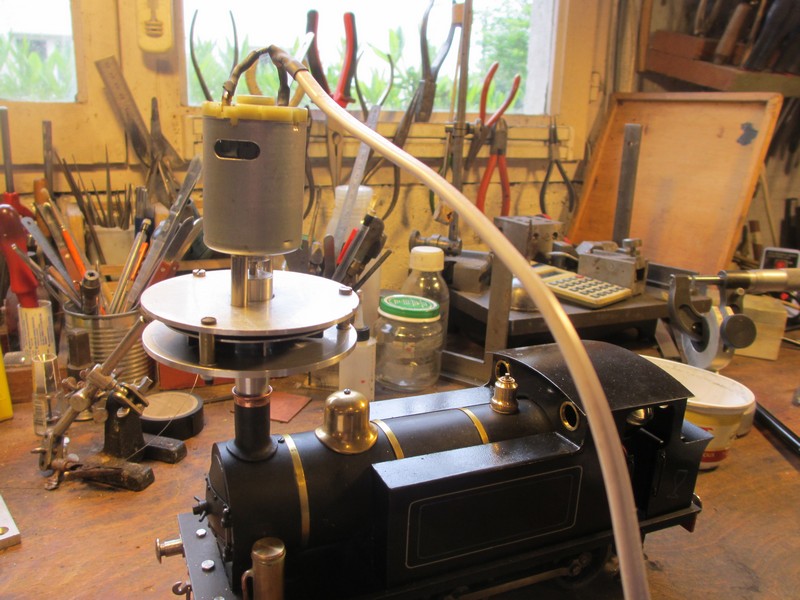

voila celui que je me suis fait, marche bien, le moteur consomme pas mal de piles 4.5v, j'ai pris ce que j'avais sous la main !

indispensable aussi pour un brûleur alcool ! Mais mon petit tracteur chauffé au gaz aussi en a besoin au démarrage !

[Mr-Phil]

indispensable aussi pour un brûleur alcool !

Ha bon ? Juste parce qu'un tube bouilleur traverse la chaudière ?
Quand je vois la vidéo de ta Cracker (au gaz) tu n'en utilises pas, mais pour le tracteur si ?

[Zéphyrin]

Comme pour le charbon, si la chauffe à l'alcool se fait par un foyer interne et des tubes de fumées, il faut un tirage "artificiel" au démarrage pour évacuer les gaz brûlés, avant que le souffleur et/ou l'échappement par la cheminée prennent la suite. C'est impossible de mettre en chauffe sans ce ventilateur.
Ce problème peut se poser aussi avec le gaz, si la section des tubes de fumées est trop juste.

[jacky241]

bonjour à tous,

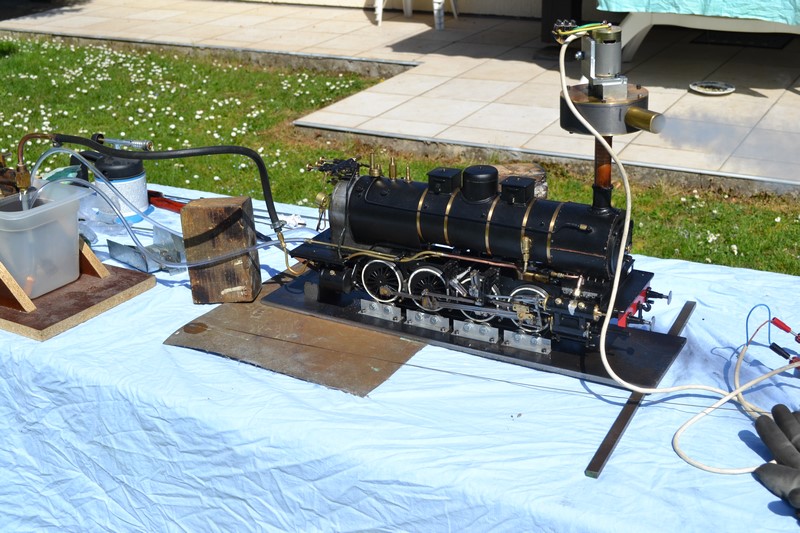

aujourd'hui temps idéal pour faire une mise en chauffe.

j'avais prévu à l'origine de faire ce test avec (mon ami Michel qui construit actuellement une 141 R) de manière à pouvoir faire une vidéo avec une plus grande liberté car l'expérience m'a démontrée précédemment avec ma 241A qu'il était compliqué de filmer et de s'occuper de la machine sérieusement.
les nouvelles restrictions de déplacement ont repoussé mon projet à plus tard mais j'ai quand même "allumé le feu" seul pour le plaisir personnel mais aussi pour valider certains points.

aujourd'hui 1 avril je pensais vous dire "çà n'a pas marché du tout " pensant que la plupart d'entre vous prendrai çà comme une blague et pourtant la formule est assez proche de la réalité.

en résumé la machine a tourné environ 1 minute et puis plus rien ce qui pose quand même problème...

pourquoi ?
sachant que la monté en température à l'aide de mon ventilateur c'est très bien passée pour atteindre une pression de 2 bars en quinze minutes environ puis ouverture du souffleur à la place de l'aspirateur et immédiatement monté à 3.5 bars.la soupape se lève.
à l'ouverture du régulateur purgeurs ouverts la machine à eu du mal à démarrer ce qui est assez logique le temps d'évacuer l'eau condensée dans les cylindres puis tout semblait se dérouler normalement .
çà tricote allègrement.

ma première vérification consiste à fermer le bypass pour m'assurer du bon fonctionnement de la pompe à eau et c'est ok je vois nettement l'eau circuler grâce à la durite transparente et compte tenu que j'avais démarrer la chauffe chaudière pleine j'ouvre le bypass et je vois bien l'eau retourner au bac d'alimentation exterieur.
et là curieusement alors que la machine tourne depuis environ 1 minute la vitesse commence à chuter progressivement ,je regarde le mano et la pression est tombée à 1 bar jusqu'à l’arrêt complet de la machine alors que le feu est encore très présent dans le foyer.
comme je ne comprends pas ce qui se passe j’actionne le poussoir du niveau d'eau inférieur et surprise il semble qu'il n'y ait pas assez d'eau et donc j’actionne la pompe manuelle du bac extérieur et oh surprise la soupape se lève et le manomètre monte d'un seul coup en buté à 6 bars.
conclusion je n'avais plus d'eau dans la chaudière et donc plus de vapeur.
ce genre de situation n’incite pas à continuer sereinement et donc dans le doute je préfère je tomber le feu.

compte tenu que je n'ai pas vu la moindre fuite ou écoulement suspect je ne comprends pas comment j'ai pu manqué aussi rapidement d'eau ?
par crainte d'avoir endommagé la chaudière j'ai refais un test à l'air comprimé et tout semble normal pas de fuites (merci l'inox) car la brasure n'aurai sans doute pas résisté au traitement.

la nuit portant conseil j'espère avoir demain les idées plus claires pour comprendre ou j'ai m....

à suivre
