Decauville JP Duval

[paterson]

Pour la tôle étamée: si vous en avez la possibilité, il existe des bidons d'huile (ou autres produits) de grande capacité.
J'ai par ex récupérer des bidons de 30 litres,(bidons SNCF, J-Claude) et qui plus est, non peints, seulement une étiquette collée à faire sauter.
Ils mesurent 4/10e d'ép. et sont faciles à découper à la cisaille, voire même avec des grands ciseaux costauds .
Ils se soudent TRES BIEN à l'étain avec un fer électrique de 200 à 300 w

[Loco37]

Bonjour à tous,

Finalement je vais commencer par utiliser les chutes de l'atelier...
C'est parti

.

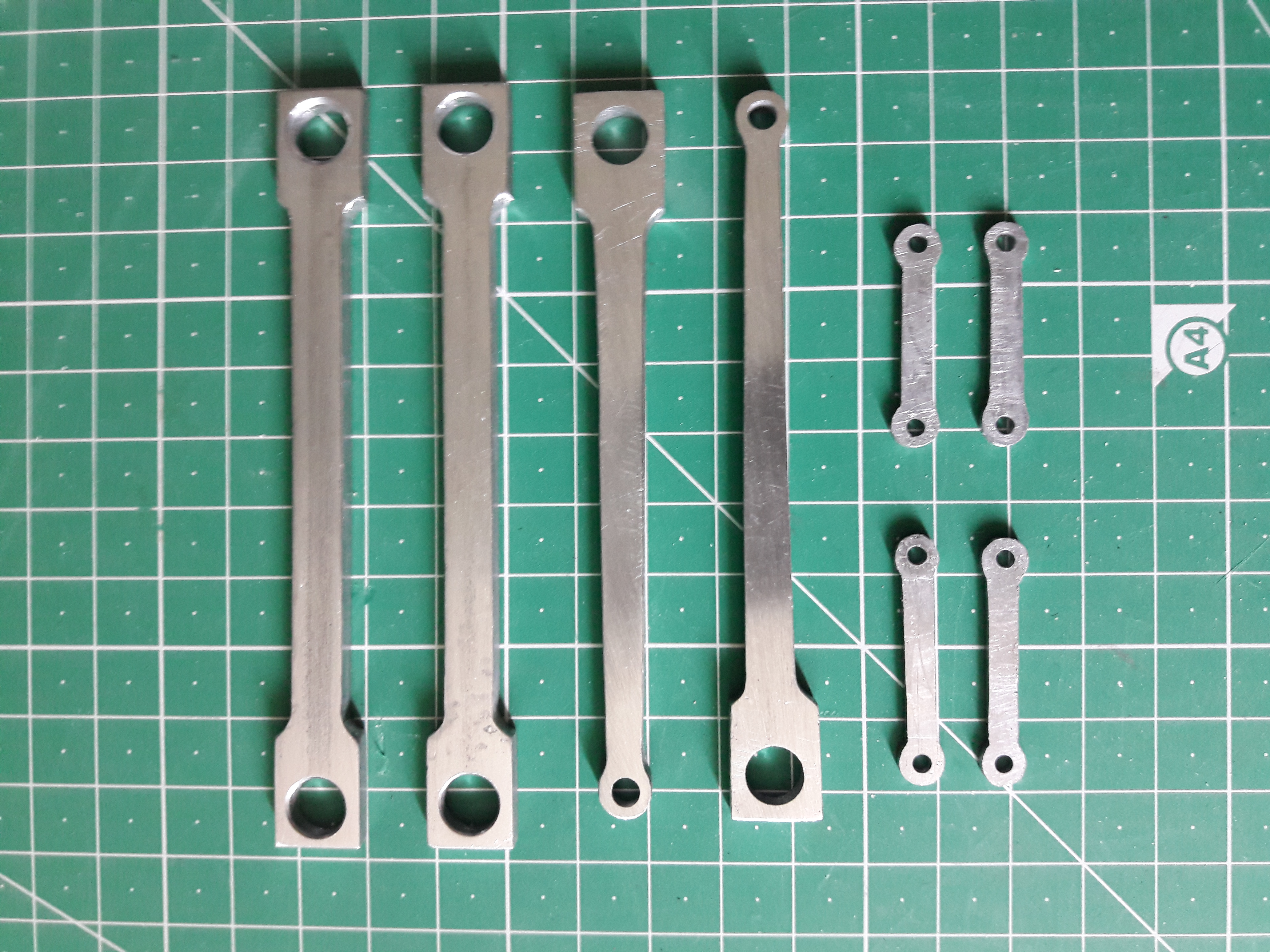

Voici les bielles Rep. 133 (Acier ép. 4mm)

[berola]

Bonsoir
Bagues ? roulements ?

[Loco37]

J'utilise le plan de JP Duval.
Donc bagues en bronze (Rep. 151 et 152).

[Loco37]

, car je pense que plus c'est petit plus c'est difficile .

Je confirme ! Voici les repères 139 et 142 et je me demande si je ne vais pas les refaire (pour la 3ème fois !)

[Malevthi]

Je suppose que les têtes de bielles sont finies à la lime ?
Pour cela je ferais un petit cylindre en acier du diamètre souhaité avec un pion de centrage du diamètre des trous et je limerais tout ce qui dépasse.

[Loco37]

Oui merci du conseil.

En fait j'avais percé un trou au bord d'un bloc (distance = rayon des têtes de bielle et diamètre égal au trou des bielles) et je faisait tourner en limant ce qui dépassait du bloc.
Ca a bien fonctionné. Mais c'est quand j'ai voulu fignoler que j'ai tout gaché !

Je vais les refaire avec la méthode du cylindre !

[Malevthi]

Il y a sans doute d'autres techniques ou astuces, mais c'est ce que je pratique.

[Zéphyrin]

fignoler à la main sans guide est très difficile, je suis bien d'accord...
J'utilise aussi la méthode des boutons de limage; 2 rondelles épaisses en stub trempé, vissées dans le trou de la bielle ou autre, et qui peuvent rouler sous la lime, c'est très simple et les arrondis sont réguliers, tous identiques, vite faits, et sans danger, contrairement au fraisage en rotation (à la main) de la bielle sur un pivot fixé dans l'étau de la fraiseuse !
les rondelles peuvent resservir, j'en ai toute une collection!

[Loco37]

Bonjour à tous,

La famille s'agrandit !


Que me conseillez vous pour la finition ?
Pour l'instant c'est toile 120

Et je vais peut-être tenter la recette pâte à polir + Dremel

Sinon tribot finition dans une boite sur le tour en vitesse lente...

[berola]

Bonjour
Si tu as la possibilité de faire nickeler MAT (et non brillant !) , c'est l'idéal aussi bien du point de vue aspect acier que de la protection contre l'oxydation .
J'ai traité les bielles de trois locos , c'est pas très cher et c'est a vie .
@+

[Loco37]

Avant le traitement anti corrosion je voulais parler de traitement mécanique de finition.
Pour améliorer les pièces en supprimant les petits défauts dus à la fabrication manuelle.

[berola]

Avant le traitement anti corrosion je voulais parler de traitement mécanique de finition.
Pour améliorer les pièces en supprimant les petits défauts dus à la fabrication manuelle.

Avant traitement je passe toutes ces pièces à la brosse métallique rotative sur un touret a meuler

[Zéphyrin]

c'est une question de choix personnels...ta machine ne marchera pas mieux si elle brille !
perso, je trouve que rien ne vaut mieux qu'une finition "outil" nette, sur toutes les surfaces et pas de bords arrondis à la toile émeri...

[Loco37]

Avant traitement je passe toutes ces pièces à la brosse métallique rotative sur un touret a meuler

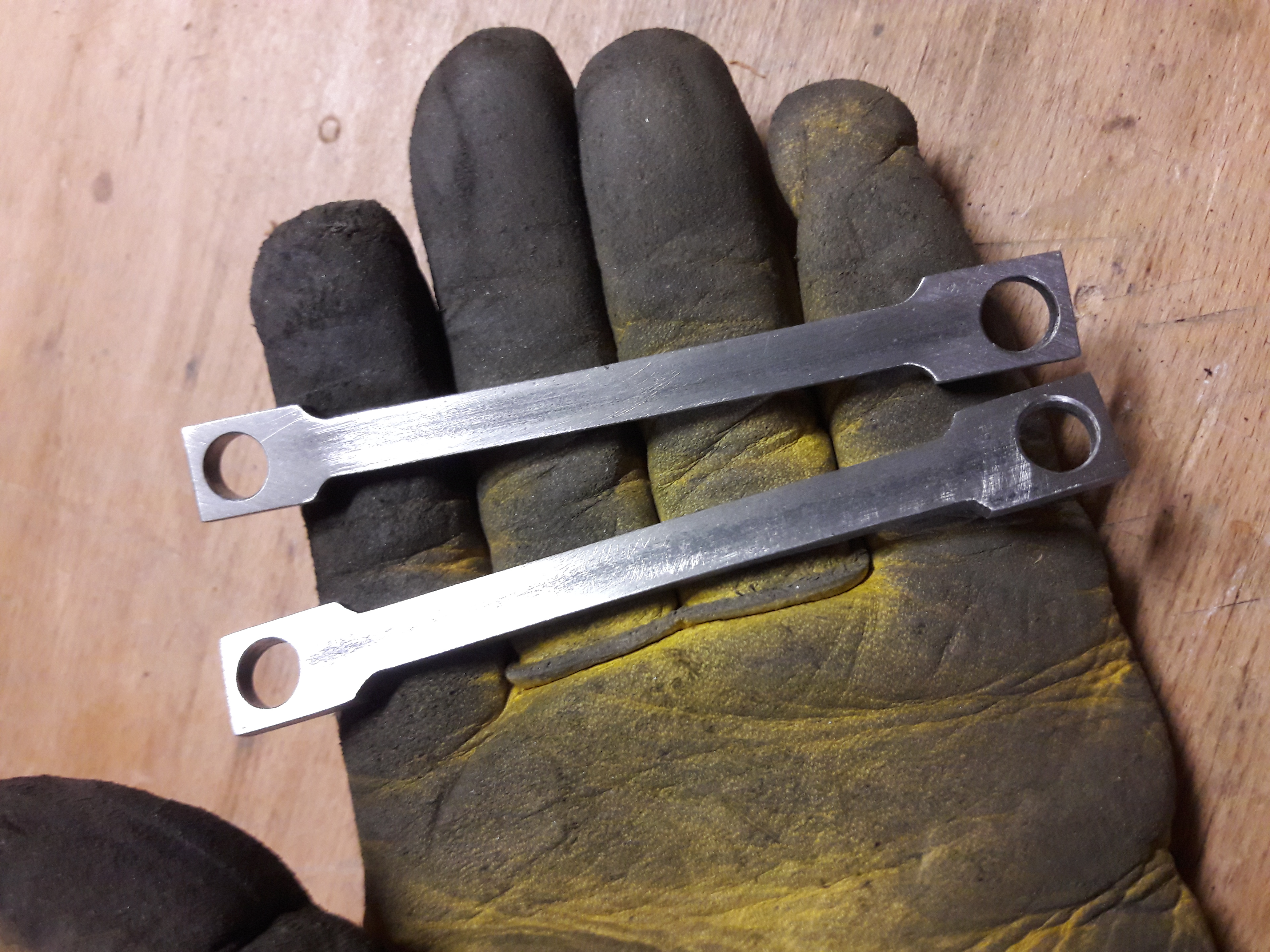

Super! J'ai monté une brosse métallique dans le mandrin de la perçeuse à colonne...
Résultat: Une finition satinée qui va bien avec l'échelle je trouve.

Merci du tuyau
