La petite 020 T à JP

[jpvap54]

Bonjour à tous !
Bonjour Zéphyrin ! Je me voyais mal cintrer une cornière: Faire des encoches et braser , il y a toujours le risque de fondre l'aile !
Rabattre un bord contre une forme, pour moi, ce fût un cas d'école et je suis contant d'avoir réussi . Je n'ai aucune formation en
chaudronnerie et cette expérience va me permettre d'aller plus loin pour de futures pièces ( Je vais oser le faire )
Bonjour Paterson !
Allez comprendre les femmes ! Je ne vois pas ou est le mal de vouloir construire des petits wagonnets ! Ou alors, elle a peur de la
concurrence Asiatique ? Essayez avec des blondes des pays de l' Est ?????????? ( Nous allons y réfléchir ) !!!!!!!!!!
Merci pour vos réponses et vos commentaires !
Bonne journée à tous !

[paterson]

Pour ma part, j'aurai fait comme toi: former une tole emboutie; mais surement à la presse.
Tu devrais t'en construire une; ça ouvre bcp de possibilités: pliage, poinçonnage, emboutissage, découpage, . . . . .

[jpvap54]

Bonjour à tous !

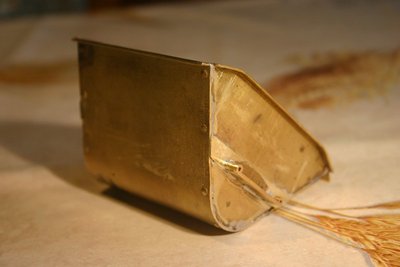

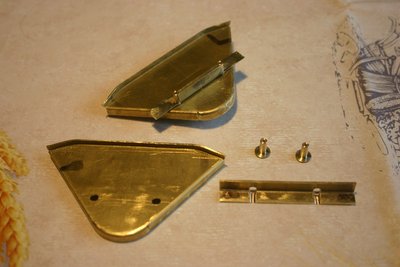

C'est reparti !J'ai pris le temps de bricoler mon wagonnet J'attaque la benne!

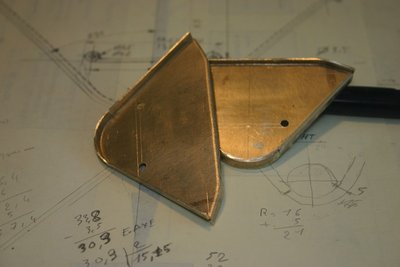

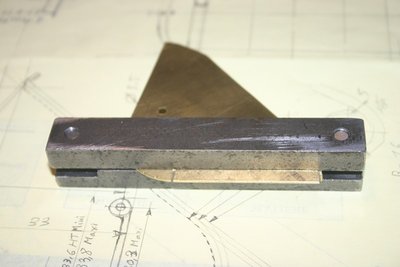

avec les mêmes méthodes et les mêmes matériaux ! je suis donc passé par la case
outillage pour plier et emboutir les deux cotés:Les tôles de laiton font 0.9 mm et les

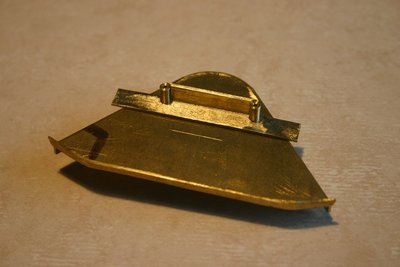

supports de benne sont un peu plus épais 1.2 mm avec 1/10 de tolérance ( J'ai donc
scié une "rondelle " de douille plus prés du culot ) ! Comme je me voyais mal rouler
les oreilles de basculement dans une aile des cornières, j'ai triché en tournant les
tourillons dans du laiton ! Ces tourillons serviront également à positionner les
supports contre les bouts de la benne! Les demis-trous des cornières ont étés percés
entre cuir et chaire sur ma petite fraiseuse à l'aide d'un martyr en laiton
Ci joint quelques photos !
Bonnes fêtes et bonne soirée à tous ! Pas trop !

[Zéphyrin]

c'est sympa de voir avancer les constructions !
il y a environ 2 semaines à mon club de loco vapeur quand j'essayais un modèle de châssis de wagons, on m'a dit que rien ne vaut une longue file de wagons...juste pour m'encourager!

[jpvap54]

Bonjour à tous !
Bonjour Zephirin : Pour faire une longue file de wagons, il faut embaucher une
colonie de petits Chinois !
Perso- , je n'aime pas trop faire les séries de pièces !

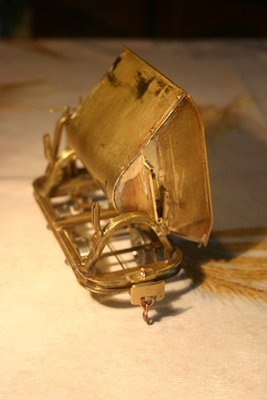

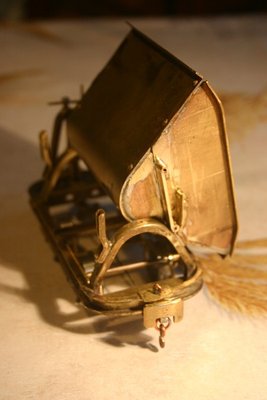

La Benne peut enfin basculer Il reste encore quelques pièces faire pour la
terminer ( Les angles et les renforts latéraux ) et les soudures pour une bonne
finition !
Sur le wagonnet il me manque encore une dizaine de pièces en laiton et le planché de la passerelle du serre-freins à faire en bois , avant de passer aux finitions

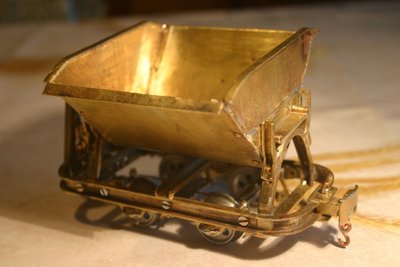

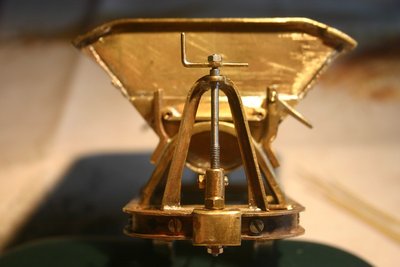

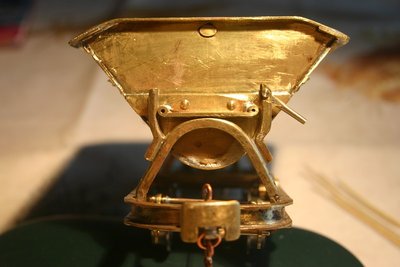

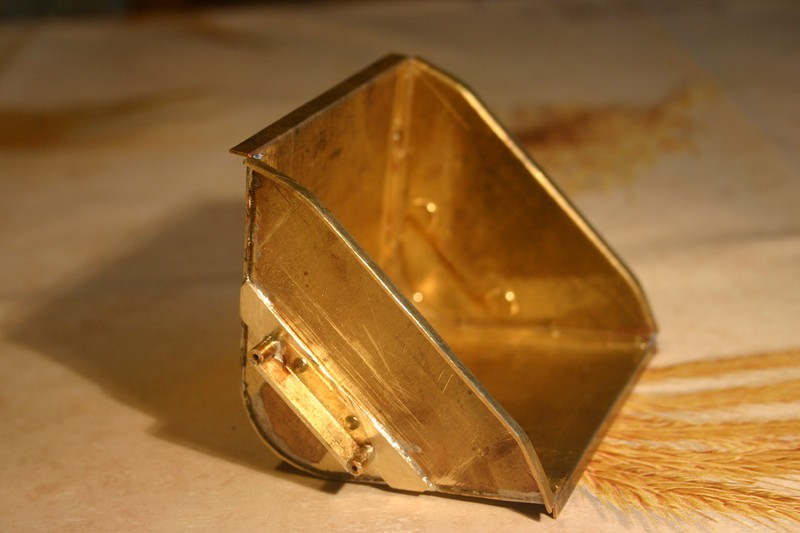

Voici les photos de la benne !
Bonne journée à tous !

[Zéphyrin]

bravo, mécanisme de bascule très réaliste, et joli modèle. Tes cornières aussi sont bien réussies.
tu peux changer les vis à tête fendues par des 6 pans peut être...
mes wagons (genre OCEM 29), seront en échelle 1/32, pour aller avec mes locos, je me limite irrévocablement à 6...ça fait déjà beaucoup de roues et tampons etc...c'est énorme, même pour un retraité.
je posterais dans qq jours la construction des châssis...

[actinos76]

bravo JP,c'est tout plein mignon!
il doit y avoir quelques heures de boulot la dessus
@+,vincent.

[Nounours67]

+ 1

[jpvap54]

Bonjour à tous !
J'ai bien songé à remplacer les vis à fente par des têtes 6 pans ! Mais les têtes de
celles que j'ai acheté sont trop grosses Les reprendre au diviseur sur la
fraiseuse est un vrais boulot de dingue Avant d'y réfléchir, je vais déjà
terminer le wagonnet qui est en chantier depuis bien longtemps !
Merci pour vos compliments !
Bonne soirée à tous !

[scyllias91]

Bonjour à tous !
J'ai bien songé à remplacer les vis à fente par des têtes 6 pans ! Mais les têtes de
celles que j'ai acheté sont trop grosses Les reprendre au diviseur sur la
fraiseuse est un vrais boulot de dingue Bonne soirée à tous !

Bonjour,

Tout d'abord bravo pour tes wagonnets ils sont superbes .
Pour remplacer tes vis fendues ,faire des vis à partir de barre hexagonale me parait beaucoup plus simple et rapide que de passer par la fraiseuse !!!

Scyllias

[paterson]

salutous,
Il y a qques années, j'ai fait un petit stock de vis et écrous hexa hors normes DIN: M3 - M2,5 - M2 et M1,6 - lg 20mm.
Il existe plusieurs fournisseurs français et européens. C'est un investissement certes, mais que je ne regrette pas.

[Zéphyrin]

Je suis de l'avis d'Eric, à partir d'un bout d'hexa, les clés Ikea ou autres bidules en kit, acier facilement usinable...
pas très long pour faire 8-10 vis, au delà j'achète...

autrement dans le commerce, les vis hexa à tête réduites, à un prix raisonnable...
http://www.ts-modelldampfmaschinen.de/s ... --muttern/
il me semble que ce sont les mêmes revendus par l'Octant...

[paterson]

C'est un de mes fournisseurs préféré ; il y a une grande différence de prix avec L'Octant . BIEN vérifier le prix/qté chez chacun ; vous serez surpris !!
Acheter en France OUI !! . . . . . . . mais c'est quand même mon portefeuille qui commande .

[jpvap54]

Bonjour à tous !
La fab- du wagonnet avance doucement et j'en suis arrivé aux petites pièces !
Et ce ne sont pas les plus simples et rapides à réaliser !

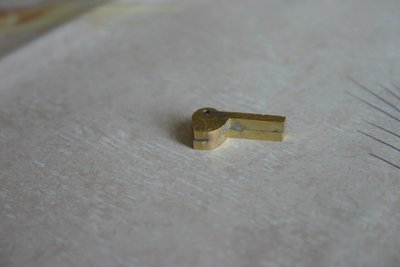

Il manquait les deux leviers de verrouillage de la benne et leur axe - Quatre
goussets de renfort du châssis - un tampon et deux pièces pour modifier le rappel
en ligne de l'attelage à chaînette !
Les deux leviers sont taillés dans du plat laiton de 3 X 15 fraisé à 2.5 d'épaisseur
Après avoir percé le trou d' axe , le plat est scié en deux parties égales qui sont
soudées ensembles à l'étain , avec une tige de 1.5 servant à bien positionner les
deux pièces entre elles à la soudure ! Après une ébauche sur la fraiseuse , une
finition à la lime il ne restait plus qu'a séparer les deux pièces parfaitement
identiques avant d'arrondir leur levier et les ajuster au montage !
Les goussets en tôle de laiton de 0.9 mm ont également été soudés ensembles
avant le fraisage ( J'en ai soudé trois sur quatre , le quatrième est légèrement
différant ) Maintenant , il faut tout démonter pour les souder sur le châssis !
J'ai été surpris par la facilité avec la quelle la benne se déverrouille, bascule
facilement et se verrouille automatiquement : Decauville avait bien étudié le
problème

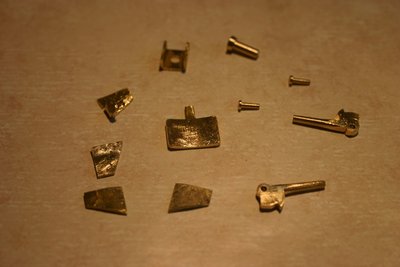

Ci joint quelques photos des dernières pièces !
Bonne journée à tous !

[Pif]

Bien l'bonjour;
mais il es fou
