Decauville 030

[gégé89]

bonsoir

La pompe a eau a ses entrées/sortie sur le plan vertical ou horizontal ?

l'arrivée a l'horizontal par les 2 tubes d'extremité,la sortie vertical

[berola]

D'accord , je comprends mieux.
je posais la question car par expérience les clapets horizontaux posent toujours des problèmes , même avec des ressorts de rappel.
merci de ta réponse
@+

[gégé89]

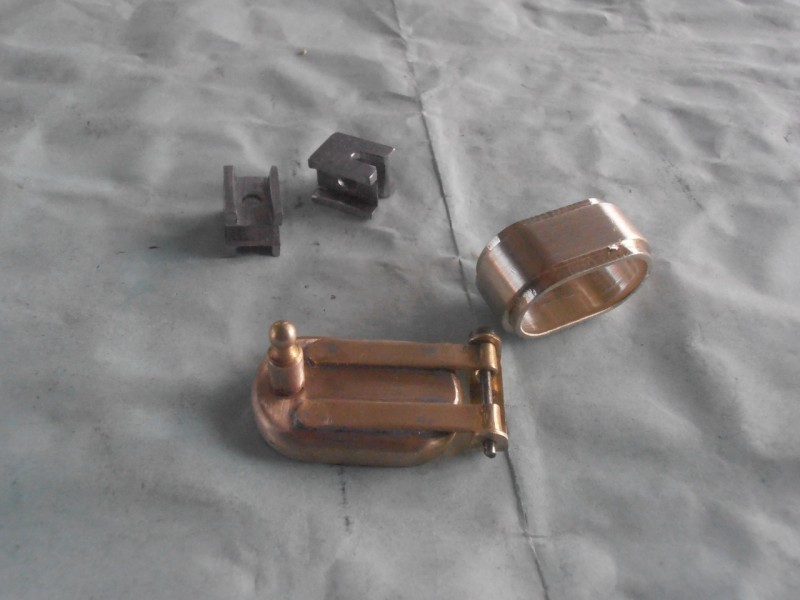

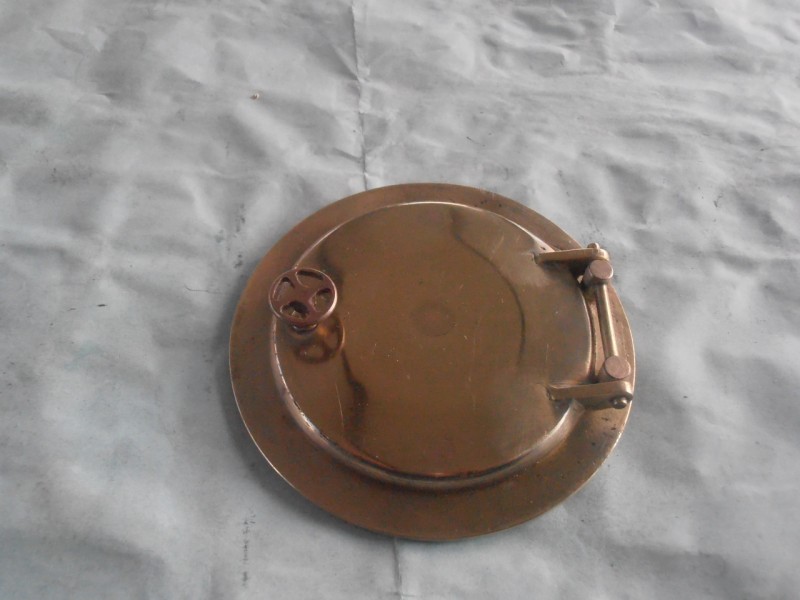

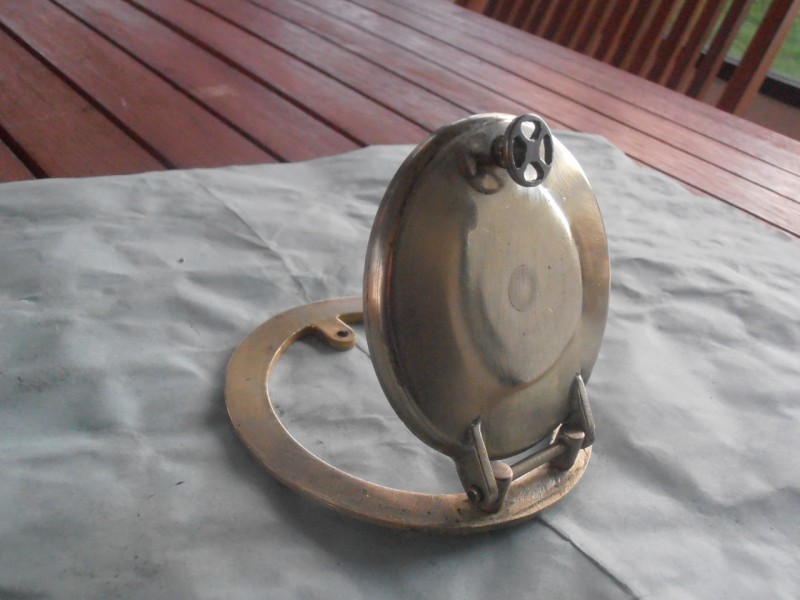

les dernieres de l'année ,rdv en 2016 pour la suite et bon reveillon à tous

[vilbrequin]

Waouh ces beau , y en qui bosse pendent les fêtes Bravo Gégé

[maximus]

Bonsoir,
gégé, du travail d'artiste, un régal pour les fêtes.

[minimotoriste]

Bonsoir "gégé" et tout le monde

bon reveillon à tous

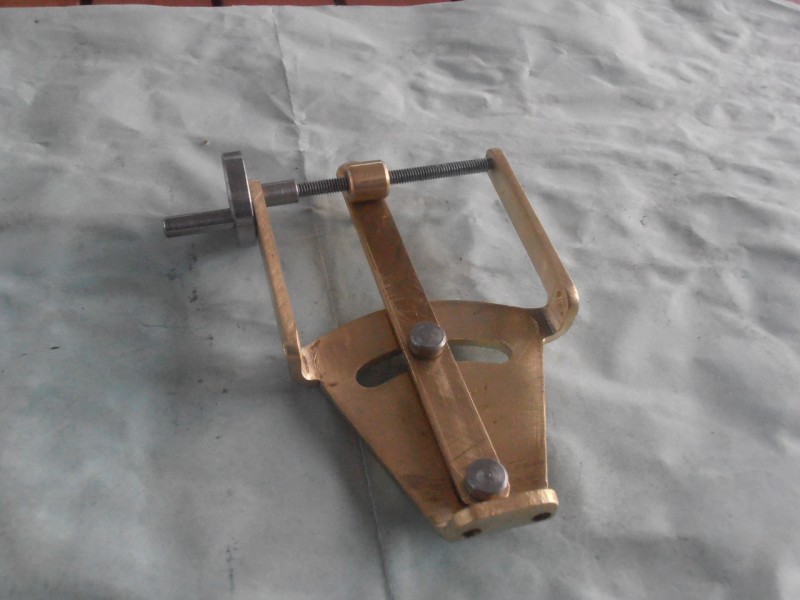

Avant de partir faire la fête tu m explique comment fonctionne le réglage a vis et secteur de la photo 3
Beau boulot et bon réveillon .@+++.Henry.

[gégé89]

tu m explique comment fonctionne le réglage a vis et secteur de la photo 3

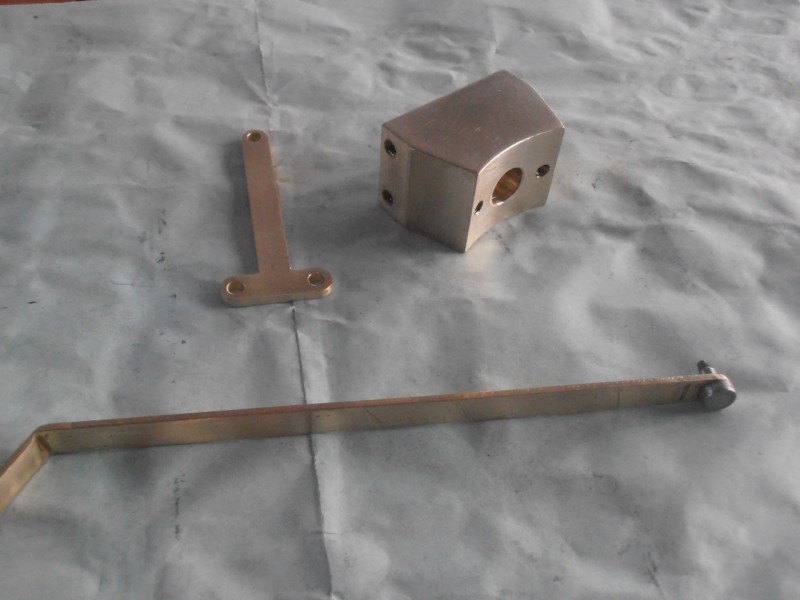

il s'agit de l'inverseur marche AV/AR qui va relever les coulisses de stephenson par l'intermediaire du grand bras photo 4

http://freveille.free.fr/Pages%20vapeur ... ution.html

[berola]

Bonsoir

il s'agit de l'inverseur marche AV/AR qui va relever les coulisses de stephenson par l'intermediaire du grand bras photo 4

Les Decauville 020 ou 030 type Progrès sont équipées de distribution Walshaert et non de coulisses de Stephenson .


distribution Walschaerts.
La contre manivelle fourni un mouvement décalé par rapport à la manivelle moteur et d'amplitude et de calage variable avec le relevage grâce à la coulisse. Le levier d'avance permet de combiner ce mouvement avec celui du piston pour piloter le tiroir : on obtient un excentrique fictif comme avec la distribution Stephenson.

@+

[minimotoriste]

Re "gégé"
Ce n est pas une question de vaporiste mon interrogation ,c était simplement le fonctionnement de ce système a vis,alors j ai pris mon courage a 2 mains et je suis aller voir les plans et j ai découvert la lumière du levier cachée par la noix sur ta photo ,il m en faut peu pour être content
Je crois qu il ne me reste plus qu a aller dormir .@+++.Henry.

[berola]

C'est un système un peu compliqué qui a tendance à prendre du jeu et qui est moins précis qu'une commande directe par vis/ecrou , mais à cette échelle cela n'a pas grande importance.
C'est bien joli tout ça !

[paterson]

........comment fonctionne le réglage a vis et secteur de la photo 3
........@+++.Henry.

Salut Henry,
Je te voyais venir toi avec ta question; mais ton 2ème message m'a conforté dans le professionnel que tu es


BRAVO à Gégé

[gégé89]

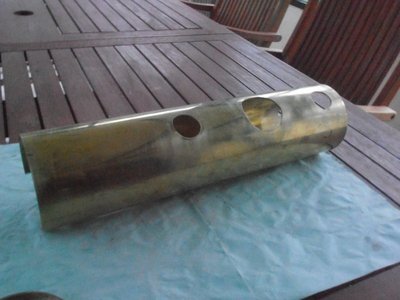

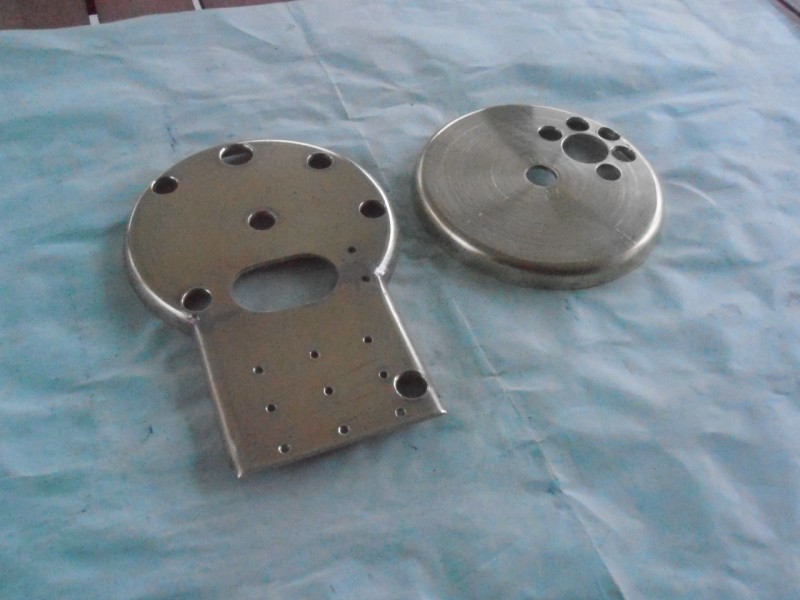

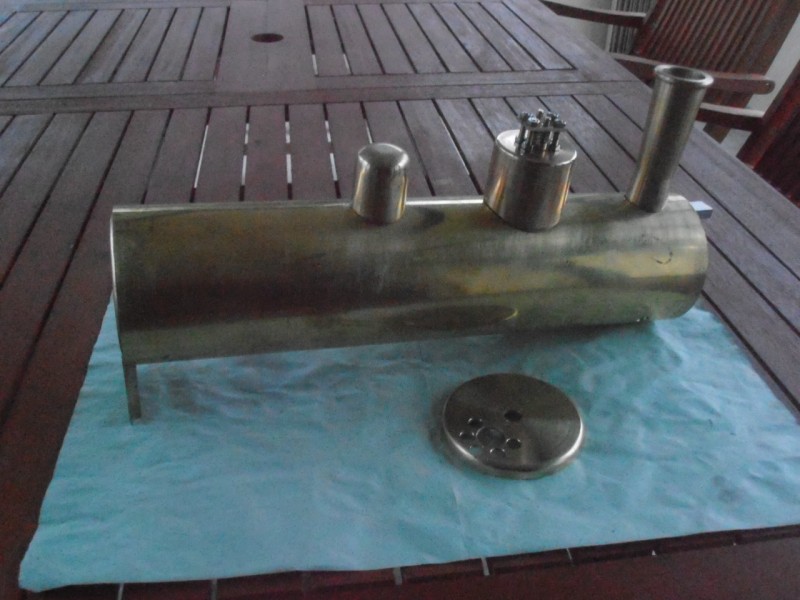

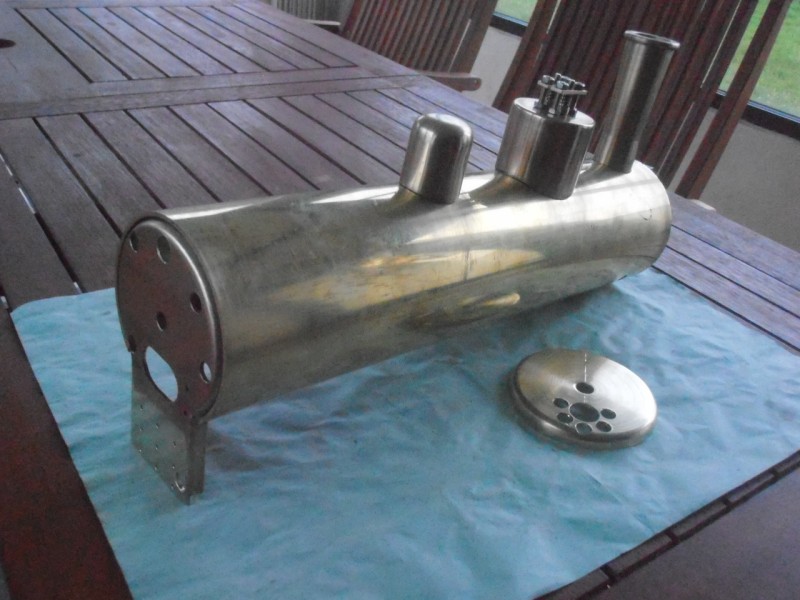

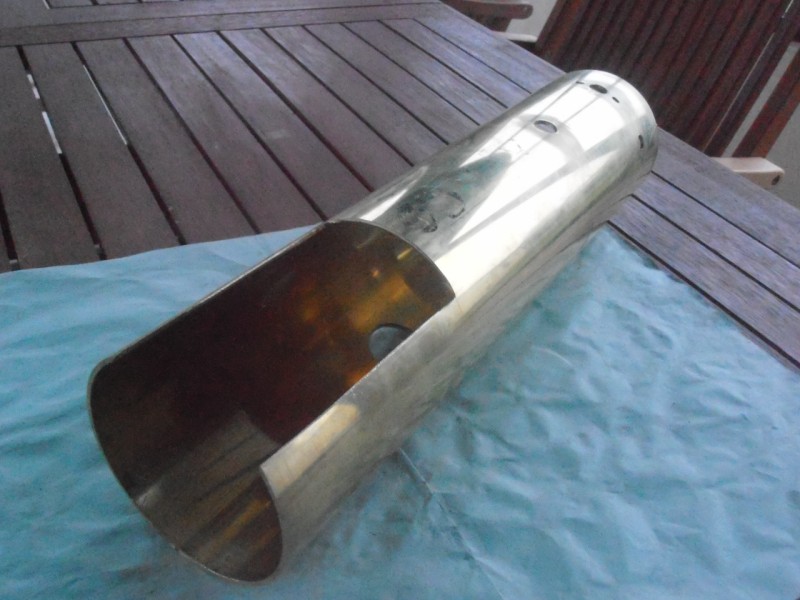

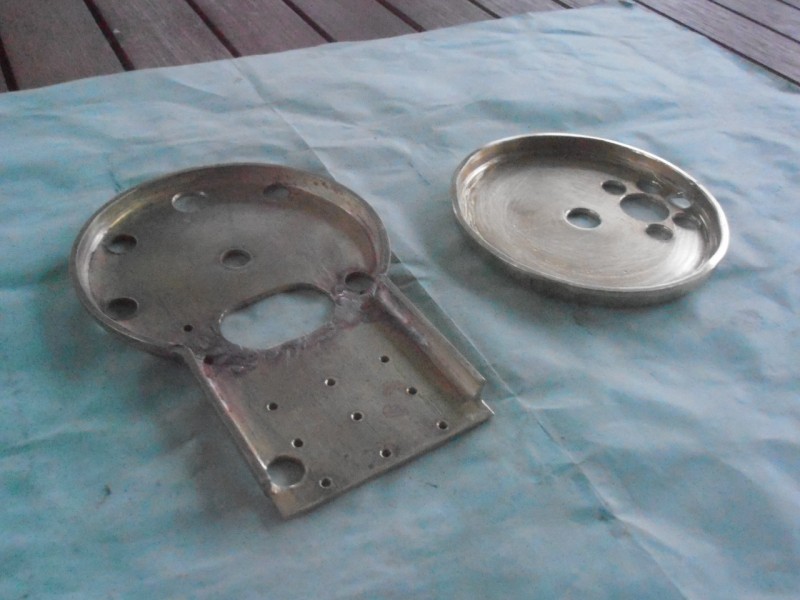

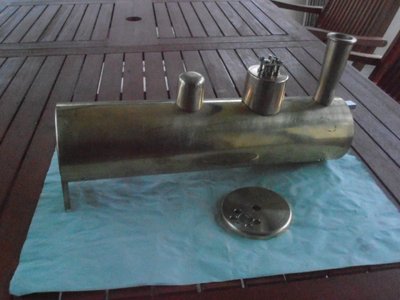

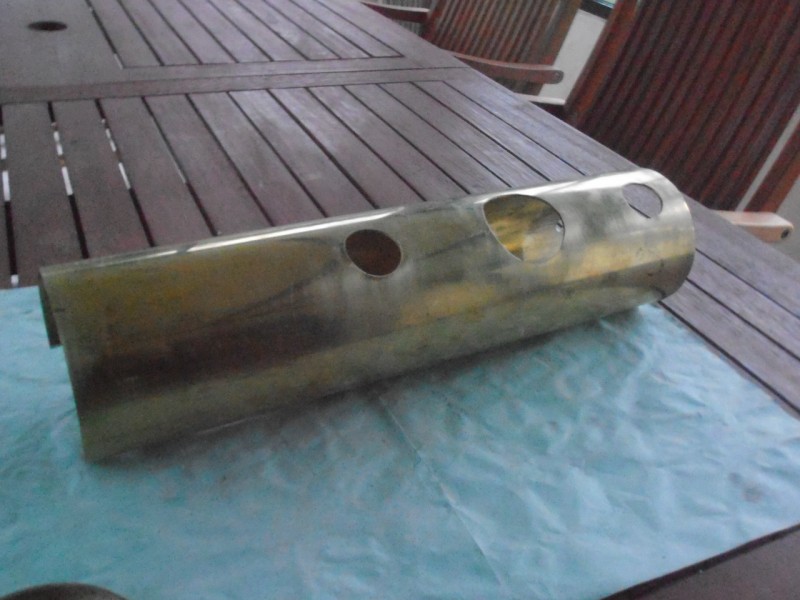

le gros morceau avec le corps de chaudiere et les fonds bombés

[berola]

Bonjour GG
Ta chaudière est en quel métal ? acier doux ? inox ?
Je vois qu'il n'y a pas beaucoup de trous de tube a fumée , c'est volontaire ?
Les entretoises en bas près du cadre du foyer ne servent à rien , tu aurai pu t'en dispenser .
@+

[gégé89]

Ta chaudière est en quel métal ? acier doux ? inox ?
Je vois qu'il n'y a pas beaucoup de trous de tube a fumée , c'est volontaire ?
Les entretoises en bas près du cadre du foyer ne servent à rien , tu aurai pu t'en dispenser .

toutes les pieces sont en laiton,

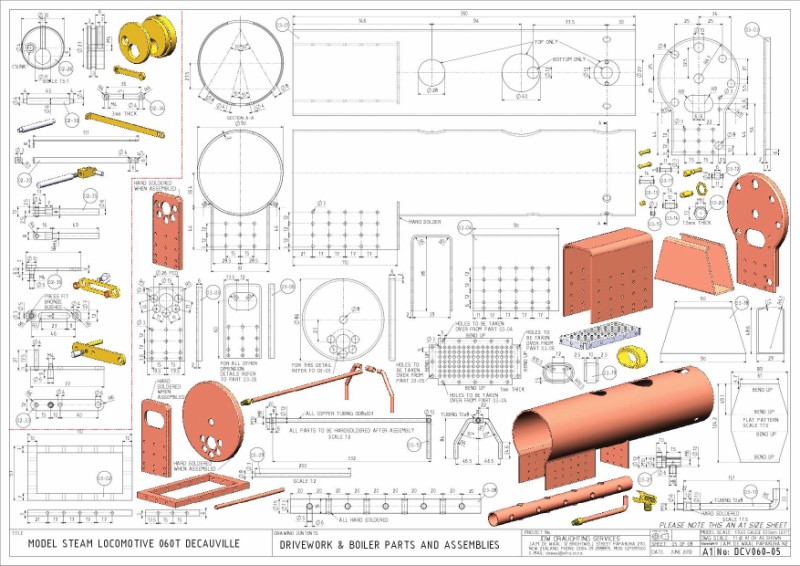

pas beaucoup de trous...j'ai respecté le plan
j'ai fait les trous de rivets qui seront placés juste pour faire joli

[berola]

Bonsoir
loin de moi l'idée de critiquer de façon non constructive , mais ce plan Anglais adopte des principes abandonnés depuis pas mal de temps de ce coté çi de la Manche.
L'emploi du laiton n'est pas non plus bien judicieux car c'est un métal fragile lorsqu'il est soumis a la flamme , le cuivre , l'inox ou l'acier doux sont plus sûrs . Mais avec une petite chaudière comme ça on peut l'accepter .
Tout comme le plan de tubage qui pourrait largement amélioré .....
Elle est prévue de chauffer comment ? au gaz ? au charbon puisqu'il y a une grille ?
@+ jc
