Re: Decauville 030

Message non lupar jacques987 » dim. 20 mars 2016 04:28

Dernier message de la page précédente :

Bonjour,

La plaque que tu as reçue ne correspond pas à celle que j'avais obtenue avec des trous de 1.1 ... 20 mm me semble trop haut, LS (1) conseille 10 mm.

Pour l'emploi du "joint bleu", je confirme que c'est une solution de dépannage faute du produit adéquat. D'ailleurs je ne m'en sers désormais que lorsque la céramique risque de s'échapper lors d'un montage. On peut facilement l'ajuster dans son support. Ce joint ne brûle pas - j'en ai l'expérience - peut-être parce quand un brûleur céramique fonctionne correctement le dessous reste à une température plus basse que la surface du radiant. Il faudra peut-être qu'un jour je n'oublie pas d'en acheter de ce produit réfractaire ...

En observant la dernière photo, je vois à la base des flammes du joli bleu. Il reste à mon avis à régler le problème du gicleur mais aussi de l'air primaire : ouvertures plus grandes que d'habitude, LS (1). Il manque aussi un plot pour étaler le gaz : la flamme n'est pas répartie également.

Et si tu ne veux pas essayer le gicleur réglable, tu peux faire un essai rapide avec ceux que tu présentes: réduire leur débit en plaçant un fil de l'aiton dans le trou du gicleur : dernièrement je suis passé de 62 g/h à 32g/h en mettant un fil de 0.14 dans le trou de 0,2. Passer le fil, le recourber le long du bec, un ou deux enroulements sur le filetage et du téflon en ruban.
(1) Léonard SUYKENS

Avatar du membre

Malevthi
Administrateur du site
Messages : 3866
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 53

Re: Decauville 030

Message non lupar Malevthi » dim. 20 mars 2016 11:22

La flamme devrait ressembler à ça :


Avec seulement un pion en face de tube d'arrivée, le gaz est mal réparti:

Il faut prolonger le tube jusqu'à la paroi opposé et lui faire des petits trous orientés vers le bas.
Le vrai trésor, c'est de transmettre.

Avatar du membre

berola
Messages : 871
Enregistré le : ven. 28 mai 2010 20:46
Localisation : Ardèche/Drôme

Re: Decauville 030

Message non lupar berola » dim. 20 mars 2016 11:33

Bonjour
C'est exactement ce qu'il faudrait obtenir ! c'est une combustion parfaite qui donne beaucoup d'énergie dans un faible volume .
Pour ce qui est du joint bleu il n'est absolument pas prévu pour être au contact de la flamme .
Le mastic réfractaire s'achète en grande surface de bricolage au rayon poêles/cheminées en conditionnement de petit pot a un coût très peu cher .
C'est un produit en phase acqueuse (eau) qui doit durcir a la flamme et qui résiste a des centaines de degrés.
A défaut du simple plâtre de Paris fait très bien l'affaire par sa résistance élevée a la chaleur .Autrefois on bâtissait les cheminées avec .
Pour une bonne répartition du mélange gazeux il faut faire arriver ce mélange au milieu de paille de fer INOX placée sous la céramique.
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Malevthi
Administrateur du site
Messages : 3866
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 53

Re: Decauville 030

Message non lupar Malevthi » dim. 20 mars 2016 17:40

berola a écrit :Le mastic réfractaire s'achète en grande surface de bricolage au rayon poêles/cheminées

En Polynésie, cela peut être difficile de s'en procurer :D
Le vrai trésor, c'est de transmettre.

Avatar du membre

berola
Messages : 871
Enregistré le : ven. 28 mai 2010 20:46
Localisation : Ardèche/Drôme

Re: Decauville 030

Message non lupar berola » dim. 20 mars 2016 17:59

Sous les cocotiers on doit pouvoir trouver du plâtre je pense ! voire du ciment fondu qui convient tout aussi bien .
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Zéphyrin
Messages : 1998
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 70

Re: Decauville 030

Message non lupar Zéphyrin » lun. 21 mars 2016 10:34

C'est effectivement un brûleur très performant que tu as fait Thierry, on sent la chaleur d'ici !
François, not quite a know-it-all
mes albums Google Picasa
https://plus.google.com/113249908069844921550/posts

Avatar du membre

Auteur du sujet
gégé89
Messages : 1614
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 56

Re: Decauville 030

Message non lupar gégé89 » lun. 21 mars 2016 13:58

:coucou:
Zéphyrin a écrit :un brûleur très performant que tu as fait Thierry, on sent la chaleur d'ici !

j'aimerais bien arriver a un tel resultat :bravo

Avatar du membre

Zéphyrin
Messages : 1998
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 70

Re: Decauville 030

Message non lupar Zéphyrin » lun. 21 mars 2016 15:34

Je suppose que le mélange gaz air qui atteint la zone de flamme dans ton brûleur n'est pas homogène Gégé...surtout si le débit de gaz est rapide, l'air aspiré reste en périphérie du gaz. Comme le montre thierry, Il faut introduire des chicanes pour parfaire le mélange avant la flamme. C'est très expérimental, même si la théorie est bien établie...
le mélange (gazeux) butane/air pour une combustion complète est de 1/30 en volume.
François, not quite a know-it-all
mes albums Google Picasa
https://plus.google.com/113249908069844921550/posts

Avatar du membre

Auteur du sujet
gégé89
Messages : 1614
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 56

Re: Decauville 030

Message non lupar gégé89 » dim. 27 mars 2016 12:01

:coucou:

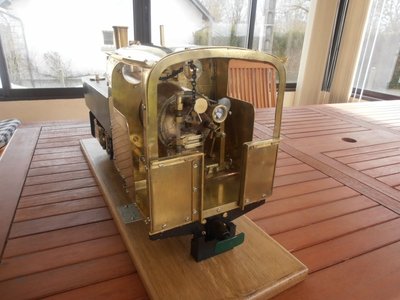

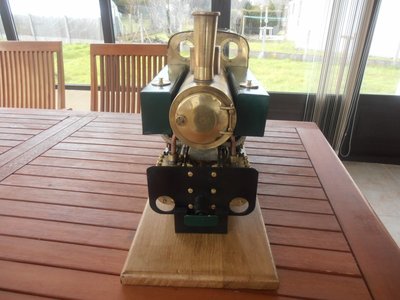

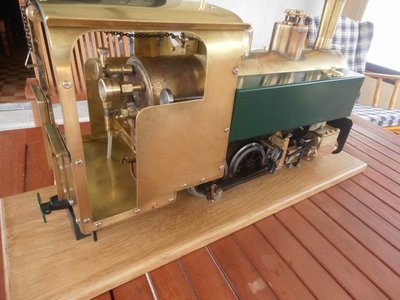

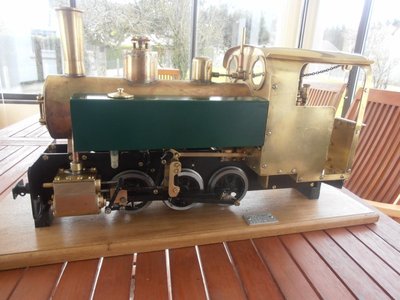

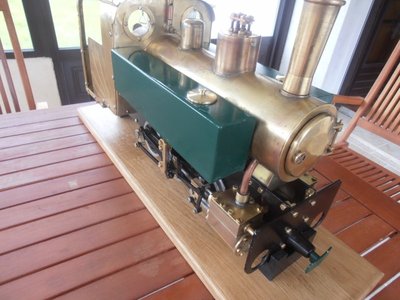

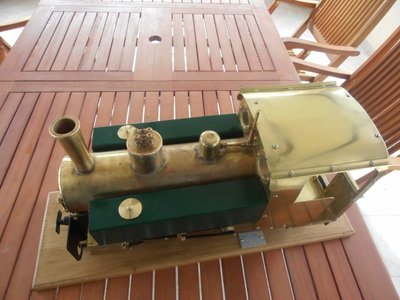

j'ai laissé de coté le bruleur pour m'attaquer à la peinture ,je voulais quelle soit presentable pour dimanche 3 avril à courtenay .
Fichiers joints
P3270854 [800x600].JPG
P3270853 [800x600].JPG
P3270852 [800x600].JPG
P3270851 [800x600].JPG
P3270850 [800x600].JPG
P3270849 [800x600].JPG
P3270856 [800x600].JPG

Avatar du membre

minimotoriste
Messages : 1576
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 66

Re: Decauville 030

Message non lupar minimotoriste » dim. 27 mars 2016 16:09

Bonjour "gégé" et tout le monde
gégé89 a écrit :je voulais quelle soit presentable pour dimanche 3 avril à courtenay .

Quelle belle fête a laquelle tu vas participer ,je te souhaite beaucoup de soleil (comme l an passé ) j espères que tu pourras quitter un peu ton stand et partir à la découverte de belles machines (et pourquoi pas pécher quelques idées ;-) ) et rencontrer de passionnés TOP .@+++.Henry.

Avatar du membre

Malevthi
Administrateur du site
Messages : 3866
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 53

Re: Decauville 030

Message non lupar Malevthi » dim. 27 mars 2016 21:32

Pas de doute, elle est plus que présentable ... Magnifique loco ! doing
Le vrai trésor, c'est de transmettre.

Avatar du membre

le PIF 30
Messages : 1811
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 67

Re: Decauville 030

Message non lupar le PIF 30 » lun. 28 mars 2016 07:16

:D Bien l'bonjour ;
Cha ches fraiment Cholie comme couleur, vert de l'échpérance TOP
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

Auteur du sujet
gégé89
Messages : 1614
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 56

Re: Decauville 030

Message non lupar gégé89 » lun. 28 mars 2016 18:05

:coucou:

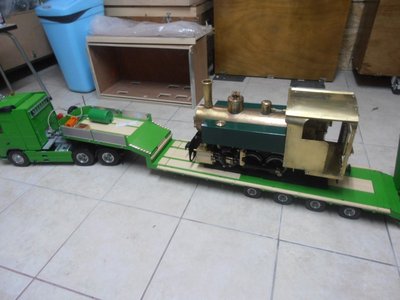

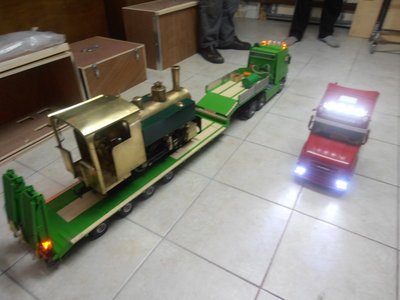

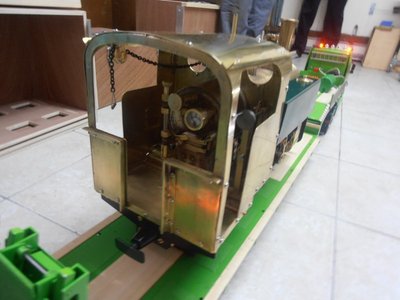

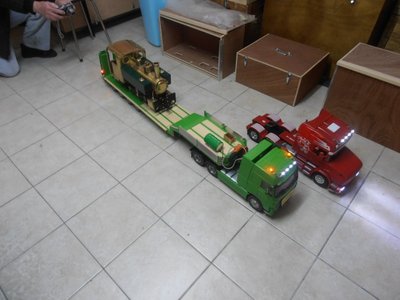

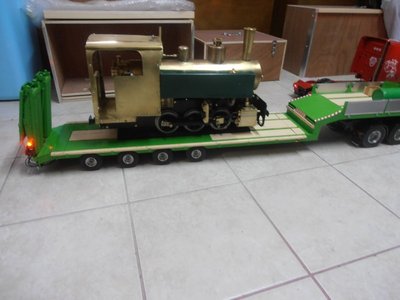

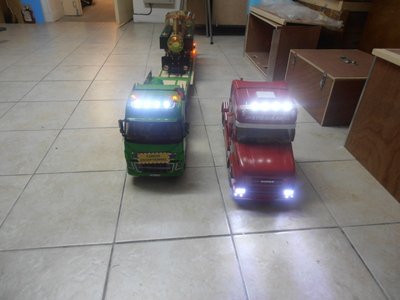

essai de transport sur une remorque porte engin
Fichiers joints
P3280867 [800x600].JPG
P3280866 [800x600].JPG
P3280865 [800x600].JPG
P3280864 [800x600].JPG
P3280863 [800x600].JPG
P3280857 [800x600].JPG
P3280868 [800x600].JPG

Avatar du membre

maximus
Messages : 2149
Enregistré le : sam. 29 mai 2010 08:01
Localisation : 94 Chennevières sur Marne
Âge : 70

Re: Decauville 030

Message non lupar maximus » lun. 28 mars 2016 18:23

Bonjour,

Voila un ensemble original TOP

Avatar du membre

berola
Messages : 871
Enregistré le : ven. 28 mai 2010 20:46
Localisation : Ardèche/Drôme

Re: Decauville 030

Message non lupar berola » lun. 28 mars 2016 18:35

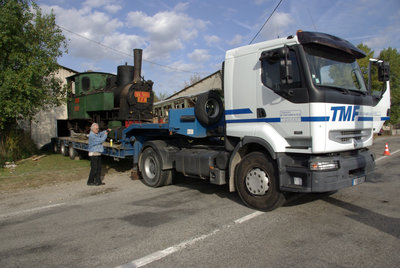

Tout a fait original , ça me rappelle un transport similaire il y a quelques années
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Zéphyrin
Messages : 1998
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 70

Re: Decauville 030

Message non lupar Zéphyrin » lun. 28 mars 2016 21:58

Super le convoi exceptionnel !
François, not quite a know-it-all
mes albums Google Picasa
https://plus.google.com/113249908069844921550/posts
