Loco vapeur vive en H0

[Microvap]

bonjour à tous

Après avoir commis Hidris sur la base d'Idris de Dave Watkins mais en H0 et en réduisant les dimensions par 2, j'ai en projet de faire la même chose avec sa Wild Rose.
La modélisation est bien avancée et je commence la construction. J'espère arriver au bout... C'est pas gros. Longueur 96mm largeur 45mm.
Alésage 5mm course 6.5mm Tiroir cylindrique. Excentrique + inverseur genre Walschaerts. Essieux, bielles, excentriques sur roulements. RC prévue.
A suivre...

Wild Rose.pdf

(741.38 Kio) Téléchargé 482 fois

Mécanique.pdf

(815.58 Kio) Téléchargé 428 fois

[Malevthi]

Bravo pour le chalenge
J'ai hâte de voir la construction

[berola]

Bonsoir
Joli projet ! une Walschaert en ho !!?? ça ne va pas être facile
il vaudrait mieux faire un simple excentrique glissant plus simple a réaliser et d'un fonctionnement très sûr .
Si tu es a la recherche de petits roulements , tu peux m'en parler …..
@+

[Microvap]

Je mettrai des photos de l'état de réalisation le WE prochain car je suis absent de chez moi.
le châssis, la chaudière et son brûleur, les essieux sont faits + la cabine.
Au début j'ai conçu avec coulisses de Stephenson mais je manquais de place les bielles étaient trop courtes la coulisse s'inclinait trop.
l'originale a des excentriques coulissantes mais c'est impossible à commander par RC. C'est en cours, on verra bien...

Pour les roulements , j'ai trouvé ce dont j'avais besoin 4x1.5x1.2, 5x2x2,8x5x2; merci de votre aide, j'en aurai peut être besoin.
J'ai aussi fait qq wagonnets dont un pour le réservoir gaz et un pour la radio.

One Ton Slate Wagon H0 Réservoir Gaz.pdf

(901.9 Kio) Téléchargé 374 fois

Wagonnet H0 radio.pdf

(926.62 Kio) Téléchargé 369 fois

[Zéphyrin]

Super projet, vraiment pas simple, bravo. J'ai construit des locos vapeur en 0, une dizaine, avec moteurs oscillants ou avec slip eccentric, mais en H0, chapeau ! et avec radiocommande, et je n'arrive même pas à en mettre sur mes G1 !!!

[berola]

En ce moment j'ai en réparation une 020 Casper en 45 mm a vapeur vive …….au charbon !
distribution Walshaert et radiocommandée avec 5 servos
Une vrai galère a réparer et a faire tourner !
Je préfère 100 fois mes grosses bécanes en 5 ou 7 pouces.

[Microvap]

la chauffe au charbon a l'air assez particulière à cette échelle, pour ce que j'en ai vu.
5 servos, quelles sont les fonctions commandées?
Et quelles sont les réparations à faire?

[berola]

Bonjour
Le proprio de cette loco a fait cramer tout le câblage de la radiocommande a cause d'un retour de flammes car il avait trop diminué le souffleur .
J'ai tout refait en protégeant le câblage par des gaines en silicone .
Pour les servos , il y a le régulateur , le changement de marche , les purgeurs , le souffleur et le sifflet .
La grille fait la surface de trois timbres poste et faire brûler de l'anthracite grain par grain là dessus n'est pas une mince affaire .
En comparaison sur ma grosse 040 les grilles font la surface d'un A4 et je passe 10 à 15 kg par après midi .
@+

[Microvap]

Effectivement...
j'ai assisté à la mise en route d'une Accucraft lors d'une expo ça a bien pris une heure et demie. Charbon de bois + alcool au début puis anthracite en grains. Pour ma machine je préfère le gaz, je maîtrise mieux.

[berola]

l'alcool ne doit pas être utilisé pour allumer une loco , tout comme l'essence .
C'est bien trop volatil et c'est comme ça qu'on crame tout autour . Dangereux !
Il faut utiliser du gazole , du white spirit ou du combustible pour poêle .
Je fais tremper du charbon de bois a l'avance , et j'allume avec ça sans en rajouter .
Sur mes grosses bécanes j'arrive à 8 bars en 3/4 d'heure de cette façon .
@+

[jpvap54]

Bonsoir à tous !
Beau projet qui donne envie Mais avant cela, j'ai d'autres projets à terminer ou à concrétiser
Bonne soirée à tous !

[Microvap]

Bonjour
Merci à vous tous de m’encourager dans ce projet.
Voici qq photos en l'état d'avancement actuel:

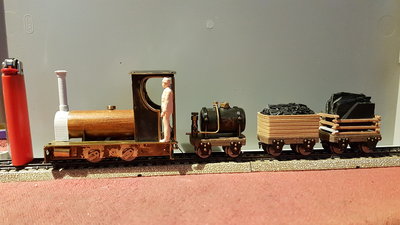

Ensemble

la cheminée ne sera pas en plastique et il manque la bâche à eau

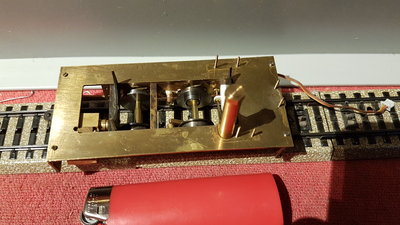

Chassis + graisseur

un début de mécanique + servo

La chaudière et le brûleur torche

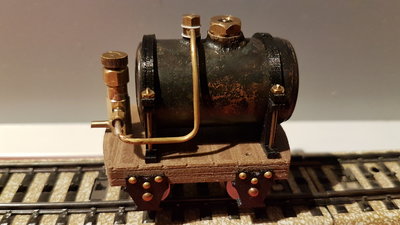

Réservoir gaz et vanne

Les chariots sont sur roulements

Réservoir Gaz et chariot radio

Accu + carte chargeur + radio

[Malevthi]

Quel beau défit Patrick !
J'admire cette réalisation microvaporique
Je prendrai sans doute des idées pour la miniaturisation car j'ai le projet de faire un micro bateau. (Quand j'aurai fini mon remorqueur d'1m84 ...).

[Microvap]

Merci à toi
J'ai aussi commencé un petit bateau à vapeur;
un kit billings boat de St Canut ,55cm.
j' ai commencé la conception et réalisation du moteur.
Un micro triple expansion simplifié de ma conception.
ce projet est à l'arrêt pour l'instant chassé par d 'autres.

TripleX.pdf

Ensemble

(190.79 Kio) Téléchargé 344 fois

Ajouté 14 minutes 44 secondes après :
J'ouvrirai un sujet à ce propos uand j'y aurai remis un peu d'ordre...

[Nounours67]

Magnifique !
