Loco vapeur vive en H0

Message non lu par Microvap »

bonjour à tous

Après avoir commis Hidris sur la base d'Idris de Dave Watkins mais en H0 et en réduisant les dimensions par 2, j'ai en projet de faire la même chose avec sa Wild Rose.
La modélisation est bien avancée et je commence la construction. J'espère arriver au bout... C'est pas gros. Longueur 96mm largeur 45mm.
Alésage 5mm course 6.5mm Tiroir cylindrique. Excentrique + inverseur genre Walschaerts. Essieux, bielles, excentriques sur roulements. RC prévue.
A suivre...
Wild Rose.pdf
(741.38 Kio) Téléchargé 145 fois
Mécanique.pdf
(815.58 Kio) Téléchargé 126 fois
Sans défi, pas de progrès.

Ma chaîne YouTube:
https://www.youtube.com/channel/UCTF5tt ... YvbYH7DqJA

Avatar du membre
Malevthi
Administrateur du site
Messages : 4367
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Loco vapeur vive en H0

Message non lu par Malevthi »

Bravo pour le chalenge TOP
J'ai hâte de voir la construction jump
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
berola
Messages : 1582
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Loco vapeur vive en H0

Message non lu par berola »

Bonsoir
Joli projet ! une Walschaert en ho !!?? ça ne va pas être facile
il vaudrait mieux faire un simple excentrique glissant plus simple a réaliser et d'un fonctionnement très sûr .
Si tu es a la recherche de petits roulements , tu peux m'en parler ….. ;-)
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Microvap
Messages : 16
Enregistré le : ven. 9 févr. 2018 16:26
Localisation : Amilly, Loiret

Re: Loco vapeur vive en H0

Message non lu par Microvap »

Je mettrai des photos de l'état de réalisation le WE prochain car je suis absent de chez moi.
le châssis, la chaudière et son brûleur, les essieux sont faits + la cabine.
Au début j'ai conçu avec coulisses de Stephenson mais je manquais de place les bielles étaient trop courtes la coulisse s'inclinait trop.
l'originale a des excentriques coulissantes mais c'est impossible à commander par RC. C'est en cours, on verra bien...

Pour les roulements , j'ai trouvé ce dont j'avais besoin 4x1.5x1.2, 5x2x2,8x5x2; merci de votre aide, j'en aurai peut être besoin.
J'ai aussi fait qq wagonnets dont un pour le réservoir gaz et un pour la radio.
One Ton Slate Wagon H0 Réservoir Gaz.pdf
(901.9 Kio) Téléchargé 93 fois
Wagonnet H0 radio.pdf
(926.62 Kio) Téléchargé 95 fois
Sans défi, pas de progrès.

Ma chaîne YouTube:
https://www.youtube.com/channel/UCTF5tt ... YvbYH7DqJA

Avatar du membre
Zéphyrin
Messages : 2656
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Loco vapeur vive en H0

Message non lu par Zéphyrin »

Super projet, vraiment pas simple, bravo. J'ai construit des locos vapeur en 0, une dizaine, avec moteurs oscillants ou avec slip eccentric, mais en H0, chapeau ! et avec radiocommande, et je n'arrive même pas à en mettre sur mes G1 !!!

Avatar du membre
berola
Messages : 1582
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Loco vapeur vive en H0

Message non lu par berola »

En ce moment j'ai en réparation une 020 Casper en 45 mm a vapeur vive …….au charbon !
distribution Walshaert et radiocommandée avec 5 servos
Une vrai galère a réparer et a faire tourner !
Je préfère 100 fois mes grosses bécanes en 5 ou 7 pouces.
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Microvap
Messages : 16
Enregistré le : ven. 9 févr. 2018 16:26
Localisation : Amilly, Loiret

Re: Loco vapeur vive en H0

Message non lu par Microvap »

la chauffe au charbon a l'air assez particulière à cette échelle, pour ce que j'en ai vu.
5 servos, quelles sont les fonctions commandées?
Et quelles sont les réparations à faire?
Sans défi, pas de progrès.

Ma chaîne YouTube:
https://www.youtube.com/channel/UCTF5tt ... YvbYH7DqJA

Avatar du membre
berola
Messages : 1582
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Loco vapeur vive en H0

Message non lu par berola »

Bonjour
Le proprio de cette loco a fait cramer tout le câblage de la radiocommande a cause d'un retour de flammes car il avait trop diminué le souffleur .
J'ai tout refait en protégeant le câblage par des gaines en silicone .
Pour les servos , il y a le régulateur , le changement de marche , les purgeurs , le souffleur et le sifflet .
La grille fait la surface de trois timbres poste et faire brûler de l'anthracite grain par grain là dessus n'est pas une mince affaire .
En comparaison sur ma grosse 040 les grilles font la surface d'un A4 et je passe 10 à 15 kg par après midi .
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Microvap
Messages : 16
Enregistré le : ven. 9 févr. 2018 16:26
Localisation : Amilly, Loiret

Re: Loco vapeur vive en H0

Message non lu par Microvap »

Effectivement...
j'ai assisté à la mise en route d'une Accucraft lors d'une expo ça a bien pris une heure et demie. Charbon de bois + alcool au début puis anthracite en grains. Pour ma machine je préfère le gaz, je maîtrise mieux.
Sans défi, pas de progrès.

Ma chaîne YouTube:
https://www.youtube.com/channel/UCTF5tt ... YvbYH7DqJA

Avatar du membre
berola
Messages : 1582
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Loco vapeur vive en H0

Message non lu par berola »

l'alcool ne doit pas être utilisé pour allumer une loco , tout comme l'essence .
C'est bien trop volatil et c'est comme ça qu'on crame tout autour . Dangereux !
Il faut utiliser du gazole , du white spirit ou du combustible pour poêle .
Je fais tremper du charbon de bois a l'avance , et j'allume avec ça sans en rajouter .
Sur mes grosses bécanes j'arrive à 8 bars en 3/4 d'heure de cette façon .
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
jpvap54
Messages : 476
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle

Re: Loco vapeur vive en H0

Message non lu par jpvap54 »

Bonsoir à tous !
Beau projet qui donne envie jump Mais avant cela, j'ai d'autres projets à terminer ou à concrétiser :mrgreen:
Bonne soirée à tous !

Avatar du membre
Microvap
Messages : 16
Enregistré le : ven. 9 févr. 2018 16:26
Localisation : Amilly, Loiret

Re: Loco vapeur vive en H0

Message non lu par Microvap »

Bonjour
Merci à vous tous de m’encourager dans ce projet.
Voici qq photos en l'état d'avancement actuel:

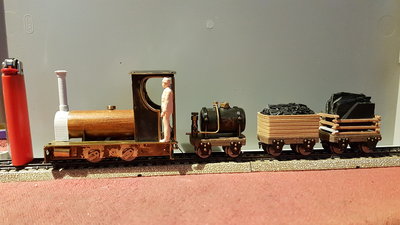

Ensemble
Ensemble

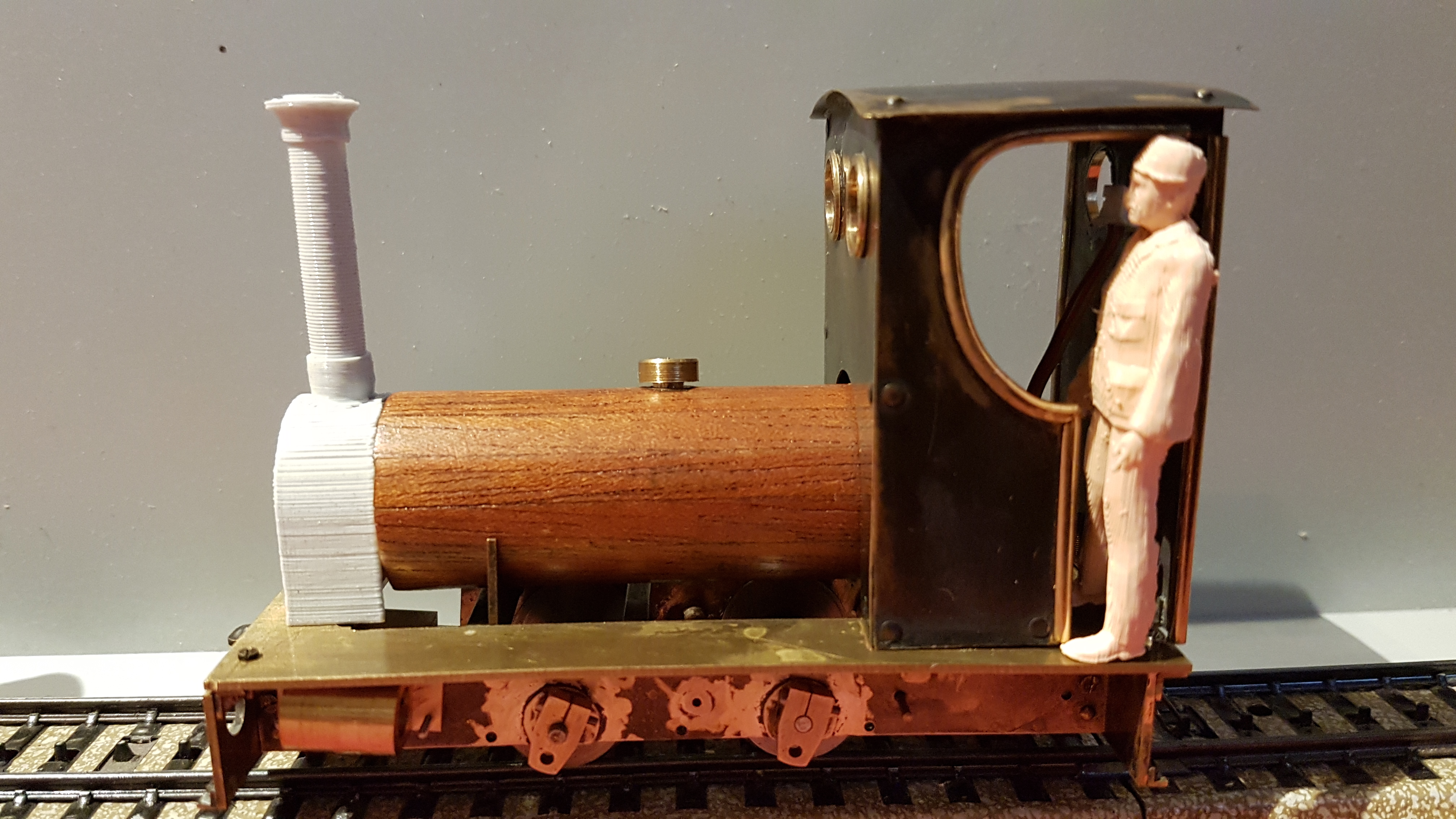

la cheminée ne sera pas en plastique et il manque la bâche à eau
la cheminée ne sera pas en plastique et il manque la bâche à eau

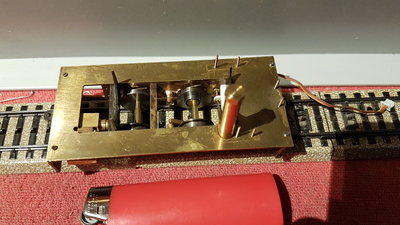

Chassis + graisseur
Chassis + graisseur

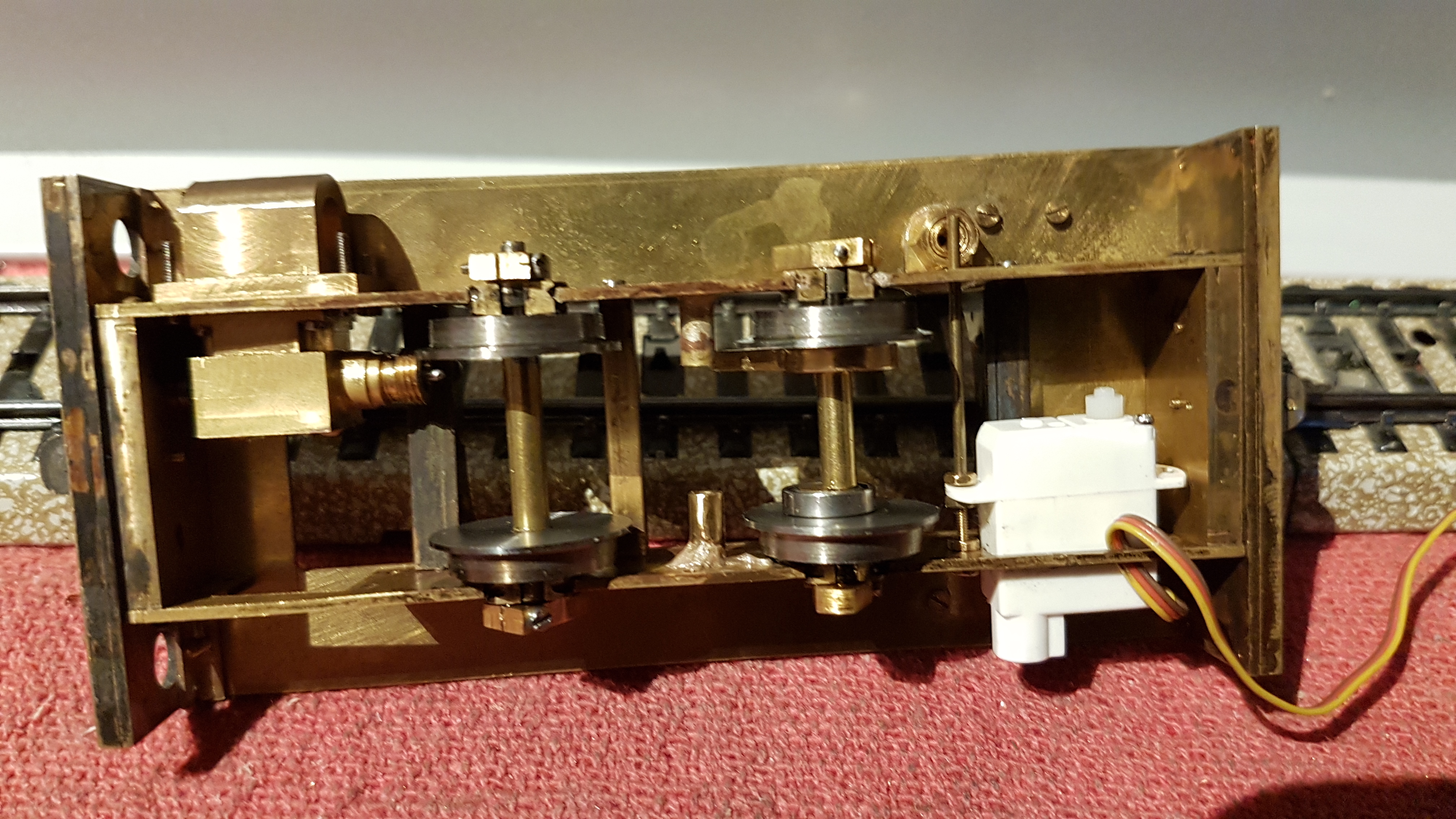

un début de mécanique + servo
un début de mécanique + servo

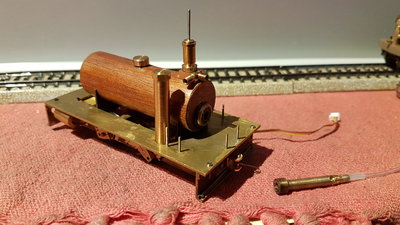

La chaudière et le brûleur torche
La chaudière et le brûleur torche

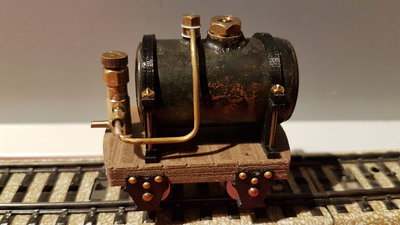

Réservoir gaz et vanne
Réservoir gaz et vanne

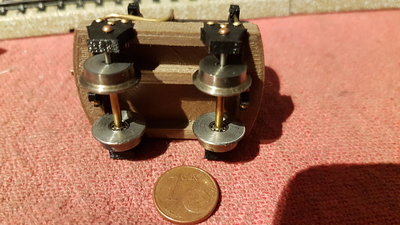

Les chariots sont sur roulements
Les chariots sont sur roulements

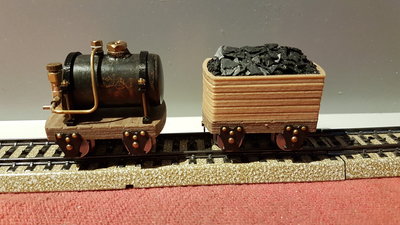

Réservoir Gaz et chariot radio
Réservoir Gaz et chariot radio

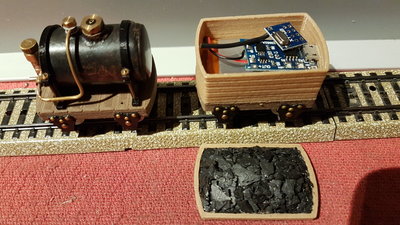

Accu + carte chargeur + radio
Accu + carte chargeur + radio
Sans défi, pas de progrès.

Ma chaîne YouTube:
https://www.youtube.com/channel/UCTF5tt ... YvbYH7DqJA

Avatar du membre
Malevthi
Administrateur du site
Messages : 4367
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Loco vapeur vive en H0

Message non lu par Malevthi »

Quel beau défit Patrick ! TOP
J'admire cette réalisation microvaporique :bravo
Je prendrai sans doute des idées pour la miniaturisation car j'ai le projet de faire un micro bateau. (Quand j'aurai fini mon remorqueur d'1m84 ...). :aie:
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
Microvap
Messages : 16
Enregistré le : ven. 9 févr. 2018 16:26
Localisation : Amilly, Loiret

Re: Loco vapeur vive en H0

Message non lu par Microvap »

Merci à toi
J'ai aussi commencé un petit bateau à vapeur;
un kit billings boat de St Canut ,55cm.
j' ai commencé la conception et réalisation du moteur.
Un micro triple expansion simplifié de ma conception.
ce projet est à l'arrêt pour l'instant chassé par d 'autres.
TripleX.pdf
Ensemble
(190.79 Kio) Téléchargé 81 fois
Ajouté 14 minutes 44 secondes après :
J'ouvrirai un sujet à ce propos uand j'y aurai remis un peu d'ordre...
Sans défi, pas de progrès.

Ma chaîne YouTube:
https://www.youtube.com/channel/UCTF5tt ... YvbYH7DqJA

Avatar du membre
Nounours67
Messages : 1250
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden

Re: Loco vapeur vive en H0

Message non lu par Nounours67 »

Magnifique ! TOP :bravo
