Le First à vapeur

[Rémi 5]

Bonsoir,
Je vous présente le First, c'est le premier bateau que j'ai construit avec mon père il y a 4 ans. Il était en train de prendre la poussière, je voudrais lui donner une nouvelle vie. Avant il était équipé avec un moteur et récepteur de voiture rc.

Je voudrais l'équiper avec un ensemble vapeur, j'ai refait le bateau sur SW. Juste pour préciser, il a une quille et il mesure 436 x 168 x 80.
Il est en contreplaqué de 10 et il est étanche.

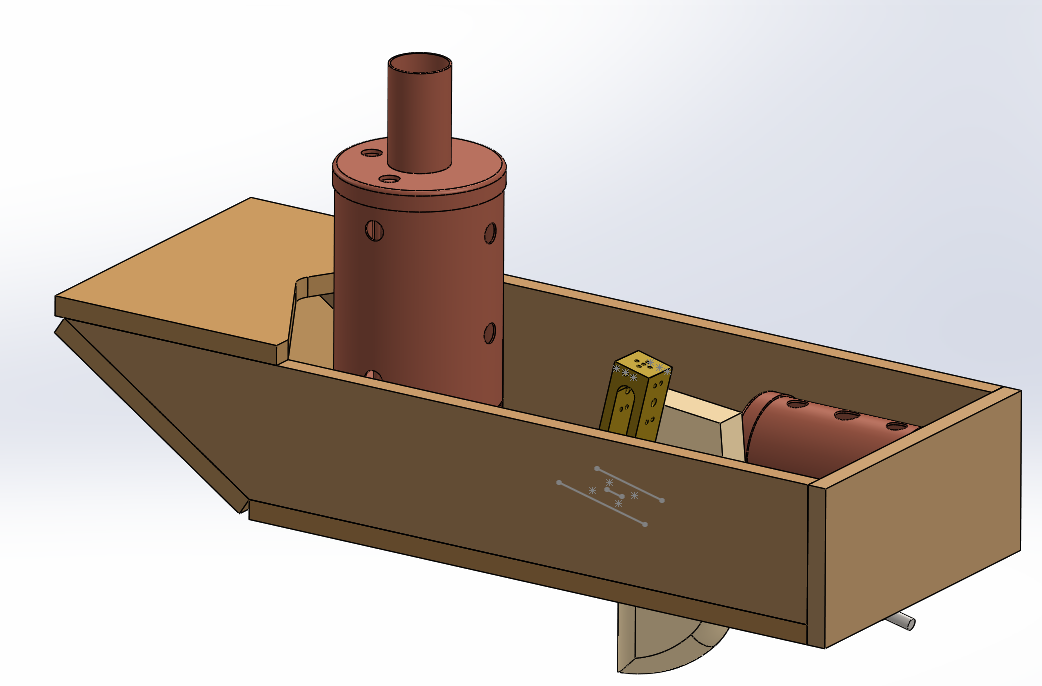

La modélisation du bateau avec son ensemble vapeur en cours de construction.

Une vue éclatée de la chaudière verticale.

A+

[Malevthi]

Il devrait être pratique à équiper avec son fond plat. C'est curieux d'avoir l'arbre d'hélice décalé. Lui aussi résistera bien aux torpilles, ctp de 10

[Papy pop-pop]

C'est curieux d'avoir l'arbre d'hélice décalé.

Je suppose que c'est dû au fait que le puits de dérive ne laisse pas assez de place pour mettre la motorisation derrière lui. Toutefois, dans le principe c'est justifié par le fait qu'une hélice dans l'axe induit un couple qui tend à faire tourner le bateau. Certains navires marchands ont un arrière légèrement asymétrique pour corriger ça... mais là ça parait vraiment beaucoup décalé.
En marche avant une hélice avec pas à droite si elle est dans l'axe fait tourner le bateau à gauche. En marche arrière c'est le contraire. Si l'hélice est décalée pour corriger le problème en marche avant elle l'amplifie en marche arrière.

[Rémi 5]

Bonjour tous le monde,
Thierry: Oui, pour le coup celui-là il risque pas de s’abîmer si il croise un bateau.
L'arbre d'hélice est décalé car j'avais monté un moteur de voiture rc et il tenait sur la partie haute de la quille.

Papy pop-pop: Merci pour ces informations très importantes.

Le plus compliqué c'est de mettre le moteur à vapeur à l'intérieur. Je suis en train de voir comment je vais le mettre, c'est un peu juste.

A+

[Rémi 5]

Bonjour tous le monde,

Voici un petit aperçu du bateau avec un moteur de 3.5 cm3, il y a encore du travail :

A+ Rémi

[rhavrane]

Bonjour Rémi,
Ton bateau va piquer du nez à cause du positionnement de la chaudière. Et je ne sais même pas si il sera stable. Ce n'est que mon opinion.

[Malevthi]

je ne sais même pas si il sera stable

Il serait dommage que ton équipement se retourne et parte au fond de l'eau

[Rémi 5]

Bonjour tous le monde,

Oui je sais mais je vais rajouter du poids à l'arrière. C'est pas fini, c’était juste pour vous partager à quoi ça pourrait ressembler.

A+ Rémi

[rhavrane]

Bonjour Rémi,
Tu as hélas le temps de faire des tests, et je suis persuadé que tu vas réussir. Bon confinement.

[Rémi 5]

Bonjour Raphael,

Oui c'est vrai, j'ai beaucoup de temps mais je suis en ce moment sur 4 projets différents.
Je fais pas que ça, je m'occupe avec mon père du jardin immense.

A+ Rémi

[rhavrane]

Veinard, et je ne peux même pas utiliser l’émoticône

Bon jardinage...

[Rémi 5]

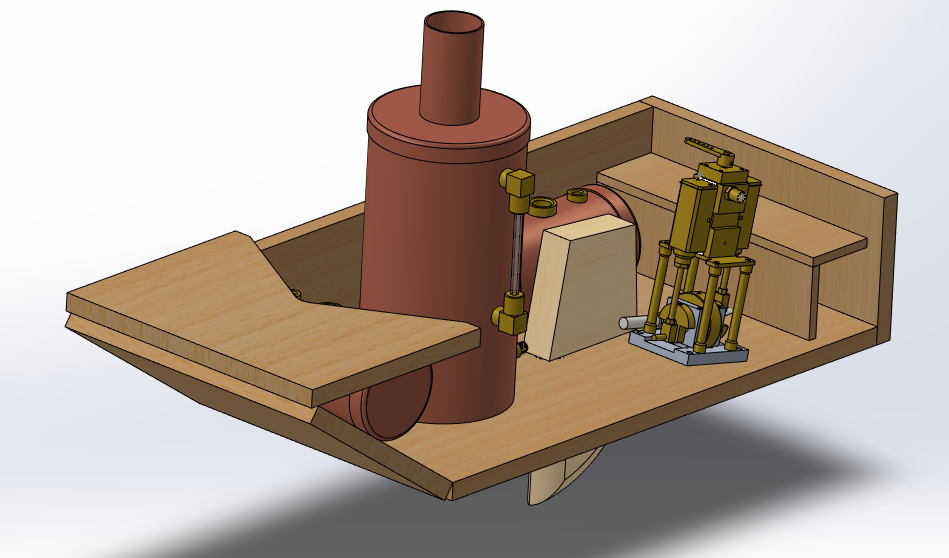

Bonsoir à tous,

Je me remets au boulot pour pouvoir finir ce bateau cette année.

Voici une autre proposition de l'agencement des divers éléments, il manque juste le gouvernail et son servo à caller à l'arrière. J'allais oublier je mettrai aussi un petit servo pour régler la vitesse du moteur.

Les cloisons à l'arrière vont cacher le récepteur, la batterie les servos et du plomb si nécessaire.

Je mettrai des poulies pour relier l'arbre de l'hélice au moteur.
Le tank à gaz est à l'avant et le deshuilleur est sur le coté tribord pour équilibrer avec le moteur.

Quelques photos :

Bonne soirée
A+ Rémi

[rhavrane]

Bonjour Rémi,
Encore un sympathique projet que j'aurai plaisir à voir naviguer, et, entre nous, évite de faire comme moi, c'est à dire commencer plein de projets et tarder à les finir
Et ne pas oublier le !

[Rémi 5]

Bonsoir Raphael,

Oui, je prend le temps de bien faire.

L'hiver je travaille pas sur les maquettes car il fait froid et j'ai aussi du boulot dans le jardin.
Depuis le début de l'hiver, on a abattu une vingtaine de sapin, d'une hauteur entre 15 et 20 m. Il y a du boulot à dégager tous le bois.

Et il y aura bien sur un sifflet fait maison.
J'aimerais bien finir ce bateau et le torpilleur et avancer sur le J.J.S mais il y a du boulot en perspective.

Bonne soirée
A+ Rémi
