Chaloupe vapeur

[Kivioq]

Bonsoir

Nouveau venu sur le forum, je vous présente ma premier réalisation vapeur
Chaloupe à bouchains vif (Chaloupe Rose )
Moteur mono cylindre simple effet, chaudière horizontale à tube d’eau ,
Chauffe à l’alcool gélifié.
Plans trouvés sur les forums
Seule pièce achetée l’hélice.

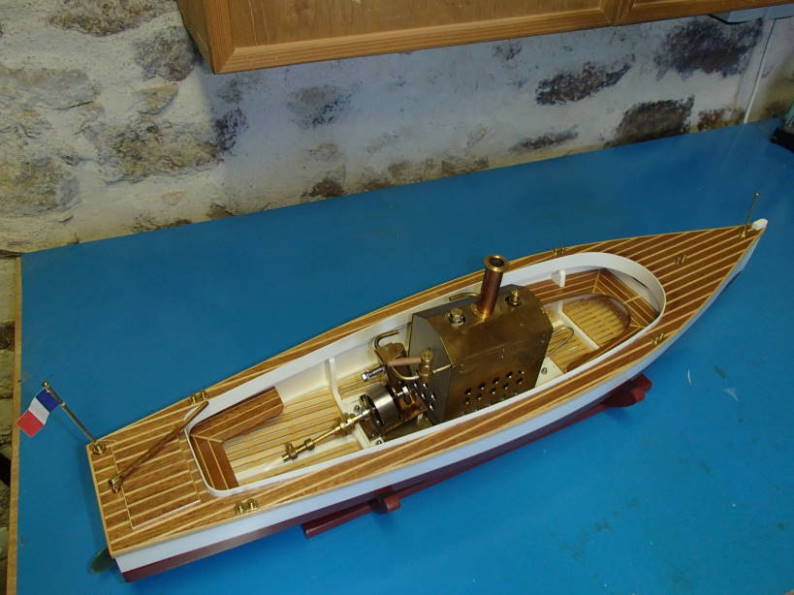

chaloupe (1).jpg (104.9 Kio) Vu 16940 fois

chaloupe (4).jpg (93.05 Kio) Vu 16940 fois


[scyllias91]

Hello,


Trés sympas cette chaloupe,de plus entierement en construction perso .
Félicitation

Eric

[Pif]

Bonjour
Belle petite chaloupe ... ?
Ah Mais quelle sont ses dimensions
@+ pif

[jacky241]

bonjour à tous
belle petite chaloupe peux tu nous en dire plus sur la construction à " bouchains vif "
as tu fais des essais dans l'eau ?
cordialement
jacky

[XavLyon]

C'est du bien bel ouvrage tout ça !
Même l'hiloire est bluffante !

Bon, c'est décidé, je retourne jouer au Légo

@++

[rhavrane]

Bonjour,

Belle chaloupe d'autant que la hauteur de la chaudière doit rendre difficile son équilibre. Mais peut-être que les bouchains lui donnent une bonne assise.

Au fait, avec un mono cylindre , comment gères-tu la marche arrière ?

[Malevthi]

Bonjour,
Pour une première c'est une réussite Finitions parfaites
Le bouchain vif est une solution pratique et efficace pour débuter sans échec dans la construction de coque. A l'opposé le bordage à clin est un chalenge difficile pour les novices (mais certains y arrivent, n'est-ce pas Jacky )!
Je suppose que la chaloupe de Kivioq n'a pas de marche arrière, la forme effilée serait de plus inadaptée à ces manœuvres.
C'est bien de commencer progressivement, trop dur aboutit souvent à l'abandon ...

[jacky241]

je ne sais toujours pas ce que c'est que le "bouchain vif" mais j'aime bien cette petite chaloupe qui mérite d'être détaillée par son auteur .
c'est vrai Thierry que je ne regrette pas d'avoir débuter par les clins pour mon premier bateau, j'ai fais quelques erreurs mais j'ai beaucoup appris grâce à vous tous .
cordialement
jacky

[Kivioq]

Bonjour

Merci pour les commentaires, voici les réponses à vos questions

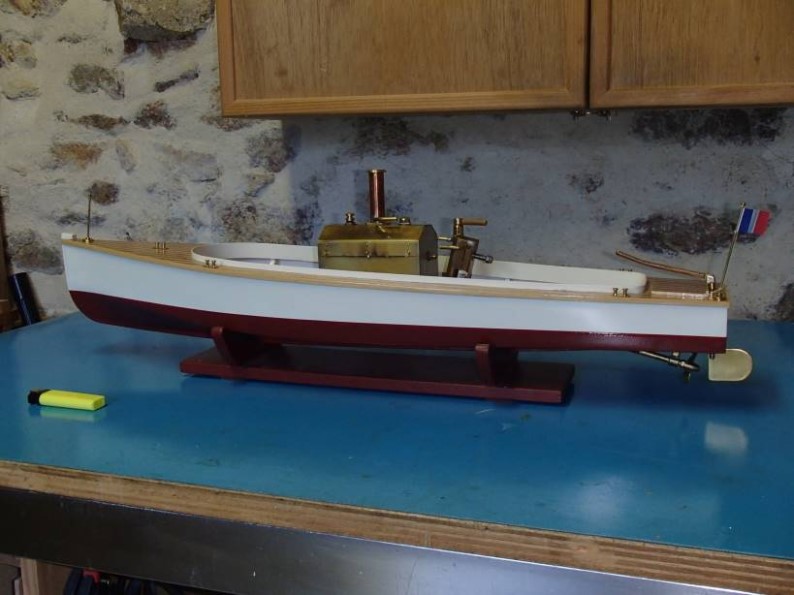

La chaloupe mesure : L = 72 cm, l = 18 cm, poids 2.3 kg en ordre de marche

chaloupe (5).jpg (119.1 Kio) Vu 16941 fois

Construction simples et rapide (hors finitions)
Couple en CTP de 5 mm et flanc en CTP de 3 mm (ce que j’avais sous la main)

Une coque à bouchains vifs est une coque dont la section comporte des angles. C'est l'opposé d'une coque en forme qui elle, est tout en rondeur..

Chaloupe Rose.jpg (219.75 Kio) Vu 16941 fois

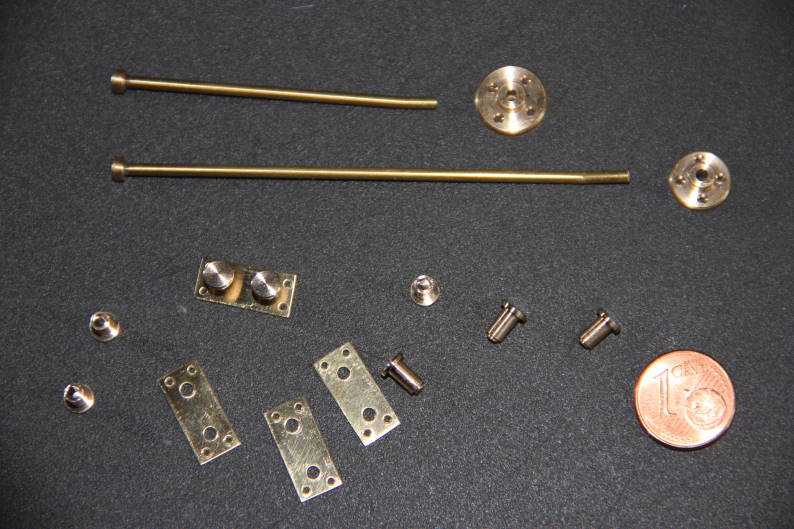

Accastillages en laiton :
La barre du gouvernail est asservie avec le servo

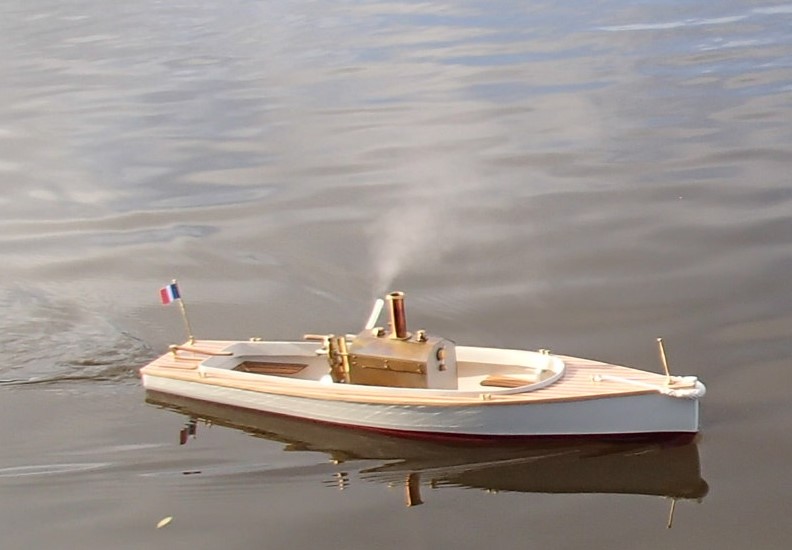

La chaloupe est très stable en navigation, il faudra que je rajoute un lest sur l’avant pour être bien dans la ligne de flottaison

Ensemble vapeur à suivre
bonsoir

-- Mar 1 Oct 2013 22:14 -- [edit automatique] ce message a été fusionné automatiquement avec le précédent [/edit]

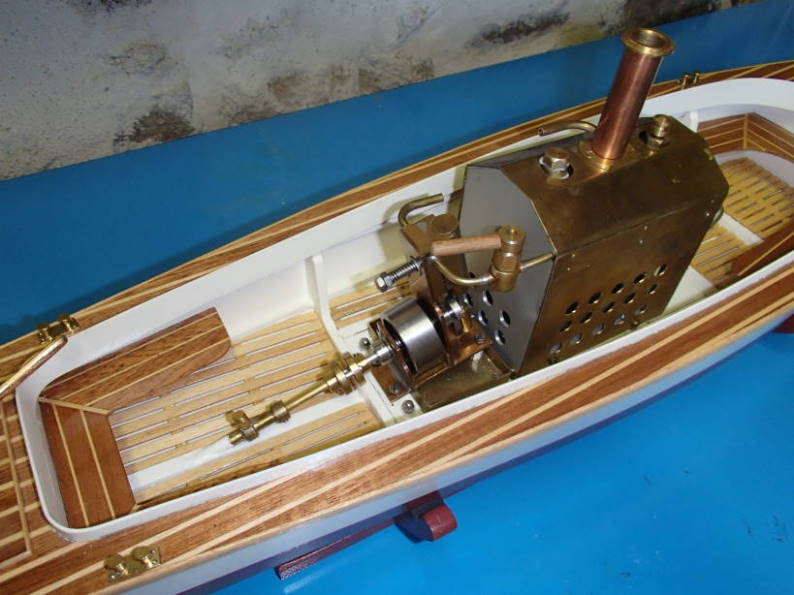

Voila la suite, l'ensemble vapeur

Le plan du moteur provient du site « vapeur Languedoc . Pas de marche arrière.


La chaudière est inspirée des plans de Michel Niggel, tube cuivre Ø52/50, longueur 100 mm avec 4 tubes d’eaux.


Question autonomie, environ 15 min, plus de combustible après

[paterson]

salutous,

Comme quoi, il ne suffit pas d'avoir un tri compound alimenté par une chaud nucléaire (avec sifflet, svp) pour s'amuser .
Je connais bien le site de VL et son fondateur trop tôt disparu (un de plus).
Encore ,c'est un bon début !!

[Malevthi]

Jacky, le bouchain vif est bien visible sur le plan de Kivioq, les couples n'ont pas de courbe mais un angle vif à mi-hauteur. La fabrication est grandement facilitée puisque elle se résume à un assemblage de 4 plaques (développable) ployées sur les couples et collées bord à bord. Une lisse de renfort est positionnée à chaque angle (au niveau du bouchain et au niveau du pont + la quille).
C'est le genre de bateau qui devrait servir de base à tout débutant: une coque simple à construire, un mono cylindre fabricable sans trop de matériel et une chaudière constituée d'éléments relativement courants permettant de se lancer dans la brasure sans trop de risques. L'équipement minimum : une soupape.
On peut ensuite évoluer en changeant le mode de chauffe, en ajoutant des accessoires (mano, vannes, graisseur, ... et pour les inconditionnels ).

[maximus]

Bonjour,

Très belle réalisation, comme quoi la simplicité a sont charme

[paterson]

.................
C'est le genre de bateau qui devrait servir de base à tout débutant: une coque simple à construire, un mono cylindre fabricable sans trop de matériel et une chaudière constituée d'éléments relativement courants permettant de se lancer dans la brasure sans trop de risques. L'équipement minimum : une soupape.
................

Salutous,
Bernard Rétif avait dessiné une telle coque avec son moteur: la Choupette . Ce plan est tjs dispo, je pense.
Sinon, je l'ai pour 1000€ .

[Zéphyrin]

très jolie chaloupe, je cherchais un peu ce genre là pour mes petits monocylindres, je pense que j'ai trouvé!
pour ton groupe vapeur, je pense que tu devrais isoler la chaudière des deux plaques du bâti (en alu 2-3 mm?), comme ça, en alu plutôt épais, c'est un vrai radiateur, tu augmenterais sensiblement la production de vapeur.

[scyllias91]

Bonjour,

Bel ensemble perso,il me semble qu'il ny a pas de graisseur mais c'est peut etre un oubli volontaire ...
Le site vapeur languedoc existe t'il encore?
J'avais telechargé sur ce site un plan de régulateur de pression ensuite le site a été piraté et maintenant je ne le retrouve plus .

Eric
