coque rapide Tornado

Message non lupar vap38 » mar. 26 mars 2019 17:56

Bonjour,

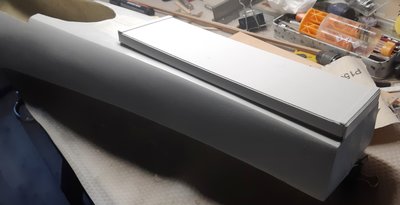

Voici une photo de la coque rapide l'opération consiste à vérifier la répartition des masses; chaudière, machine, tank à gaz et accessoires.
La ligne d'eau est correcte l'équilibre est parfait; au vue du comportement dynamique je suis satisfait. :D
Peut de correctif, sauf nous allons rajouter à l'avant un dome et sur les cotés gauche et droite un pavois pour sécuriser la ligne d'eau dans les courbes serrées au niveau de la découpe de la chaudière.
reste à construire la ligne d'arbre de l'hélice et le gouvernail. :D
J'ai mis un petit manomètre comme çà je vérifie la pression de loin : am :
a+
Modifié en dernier par vap38 le mer. 27 mars 2019 14:18, modifié 2 fois.

Avatar du membre

rhavrane
Messages : 1628
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 63

Re: coque rapide Tornado

Message non lupar rhavrane » mar. 26 mars 2019 19:44

Bonjour Francis,
Superbe forme TOP ! J'ai hâte de savoir quelle vitesse ce bateau atteint !
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

berola
Messages : 1392
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: coque rapide Tornado

Message non lupar berola » mer. 27 mars 2019 09:56

Bonjour
Vraiment élaboré tout ça !
pourrait on avoir une photo de cette coque ?
son profil semble très étudié .. TOP
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

paterson
Messages : 4637
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 72
Contact :

Re: coque rapide Tornado

Message non lupar paterson » mer. 27 mars 2019 10:01

Salut Francis,
:bravo TOP
Mais ce mano me semble bien haut :o Ne va-t-il pas provoquer un déséquilibre de l'ensemble ? :nul:
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Zéphyrin
Messages : 2525
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 72
Contact :

Re: coque rapide Tornado

Message non lupar Zéphyrin » mer. 27 mars 2019 10:28

Est-il "facile" de mesurer la puissance en attachant la coque avec un ressort style dynamomètre pour faire des tests ?
ou dans l'autre sens de mesurer la poussée suivant la motorisation ?

Avatar du membre

Pif
Messages : 2175
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: coque rapide Tornado

Message non lupar Pif » mer. 27 mars 2019 10:46

:D Bien l'bonjour;
Oui François, en grandeur, les remorqueurs subissent se teste
bollard Pull
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

Auteur du sujet
vap38
Messages : 231
Enregistré le : mar. 15 juin 2010 18:38
Site Internet
Localisation : Saint Marcellin
Âge : 69
Contact :

Re: coque rapide Tornado

Message non lupar vap38 » mer. 27 mars 2019 13:53

Bonjour,
Merci de votre participation, je vais vous informer des différentes étapes de mes travaux TOP
Biensur le mano n'à pas sa place dans cette configuration. :lol:
En ce moment je réalise l'arbre d'hélice avec la chaise qui va bien.
Je vais vous tranférer une photo et merci de me corriger si je fais des erreurs.
Bien entendu pour cette longueur de coque je construis un gouvernail Becker c'est plus efficace :D ou un double gouvernail ;-)
voici un essai de la coque :roll:
https://www.youtube.com/watch?v=aLUianfcSaY

a+
Modifié en dernier par vap38 le mer. 27 mars 2019 23:52, modifié 1 fois.

Avatar du membre

berola
Messages : 1392
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: coque rapide Tornado

Message non lupar berola » mer. 27 mars 2019 14:21

Elle ressemble aux coques dessinées en 1950 aux USA par David Taylor .
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

ludique
Messages : 3817
Enregistré le : mar. 6 juil. 2010 22:39
Localisation : Bourges
Âge : 67

Re: coque rapide Tornado

Message non lupar ludique » mer. 27 mars 2019 17:51

Superbe, et en plus ça fonce.... TOP
Nullam rem ex nihilo..(Lucrèce)

Avatar du membre

america12mj
Messages : 151
Enregistré le : mar. 19 oct. 2010 13:06
Âge : 58

Re: coque rapide Tornado

Message non lupar america12mj » jeu. 28 mars 2019 15:25

bonjours a tous
ce sont des coques russes

https://www.google.com/search?q=Soviet+ ... L6wtK8v84M:


bonne lecture :bravo :bravo :bravo

Avatar du membre

Pif
Messages : 2175
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: coque rapide Tornado

Message non lupar Pif » jeu. 28 mars 2019 17:29

:D Bien l'bonsoir;
Elle ressemble à un flotteur d'hydravion !
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

Auteur du sujet
vap38
Messages : 231
Enregistré le : mar. 15 juin 2010 18:38
Site Internet
Localisation : Saint Marcellin
Âge : 69
Contact :

Re: coque rapide Tornado

Message non lupar vap38 » mar. 2 avr. 2019 20:08

Bonjour,

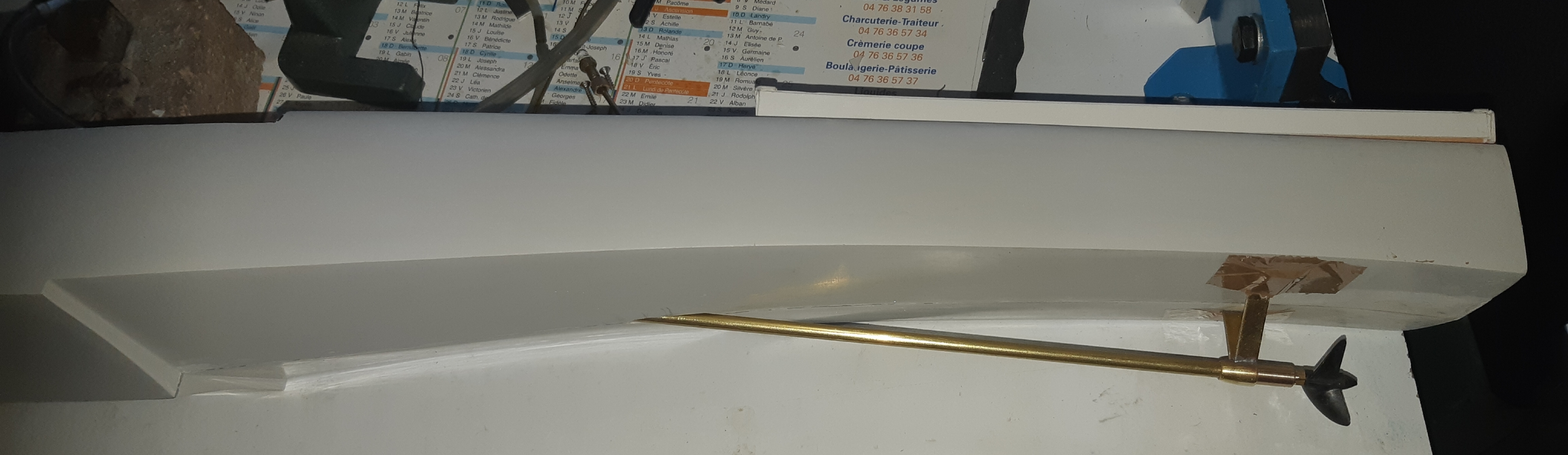

Voici la mise en place provisoire de l'arbre d'hélice et d'un couvercle du pont pour l'étanchéité de la coque. ;-)
Le couvercle est réalisé dans du plasticarde en épaisseur 1 mm. C'est facile à travailler et à coller :lol:
J'attends la fourniture des deux safrans et de l'accouplement souple; liaison entre l'arbre d'hélice et la machine à vapeur.
J'ai trouvé le meilleur compromis pour l'inclinaison de l'arbre d'hélice; il faut un minimum pour que la machine soit à la bonne hauteur dans la coque.
De toute manière l'alignement sera parfait entre la machine et l'arbre de transmission c'est primordial ;-) .
Au fait j'ai mis une chaise
A+
Fichiers joints

Avatar du membre

Auteur du sujet
vap38
Messages : 231
Enregistré le : mar. 15 juin 2010 18:38
Site Internet
Localisation : Saint Marcellin
Âge : 69
Contact :

Re: coque rapide Tornado

Message non lupar vap38 » jeu. 4 avr. 2019 20:52

Bonjour,
Voici la vidéo d'un test rapide pour la transmission réalisé avec des engrenages droits en plastique POM module 0.8.
çà fonctionne plutôt bien sans soucis; seul regret le bruit est amplifié en raisonnance par le volume de la coque.
C'est pas grave les poissons seront un peu perturbés. :lol:
https://youtu.be/houwyG6MPcs
j'ai besoin d'un conseil pour les safrans un seul suffit ou deux seraint plus efficaces pour que la coque reste bien en ligne et limiter les roulis :?: :?:
merci pour vos conseils

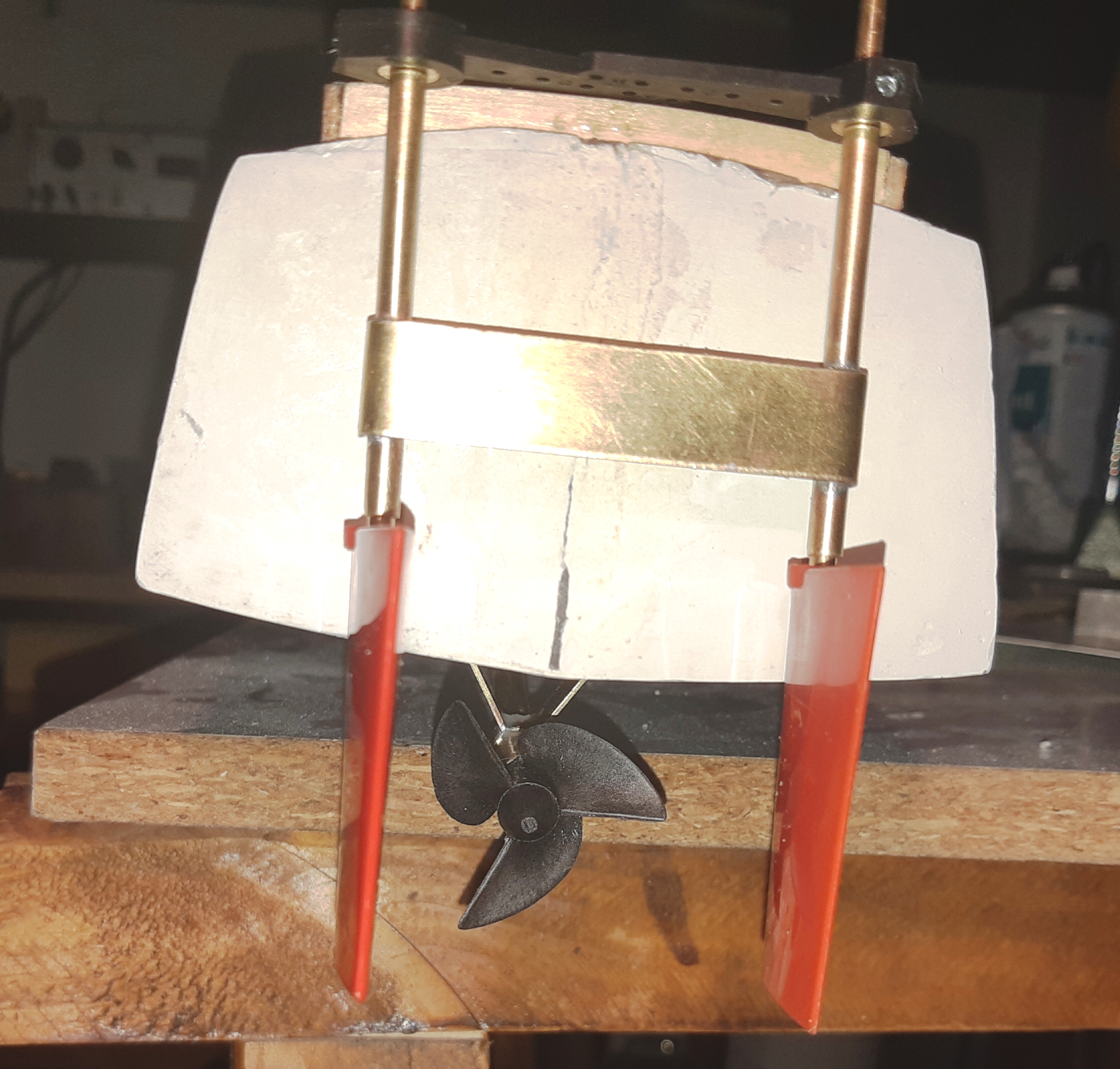

voici une photo des safrans qu'en pensez-vous :roll:
a+
Fichiers joints
le projet de fixer deux safrans !!!

Avatar du membre

rhavrane
Messages : 1628
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 63

Re: coque rapide Tornado

Message non lupar rhavrane » jeu. 4 avr. 2019 21:59

Bonjour Francis,
Un gouvernail dans le flux de l'hélice est plus efficace que deux comme tu le montres. Tous les offshore n'ont qu'un gouvernail. Un gouvernail supplémentaire ne palliera jamais les possibles problèmes de roulis que ta coque rencontrera.
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

berola
Messages : 1392
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: coque rapide Tornado

Message non lupar berola » jeu. 4 avr. 2019 22:25

Totalement exact !!
Un seul safran bien dans l'axe
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci
