Torpilleur Russe

Message non lupar Rémi 5 » ven. 29 mars 2019 21:32

Bonjour,
Je suis en train de modéliser sur solidworks un torpilleur russe à partir de plan que j'avais dans mes archives. Ce bateau sera découpé au lycée, ça sera une maquette en acier de 500 de longueur et de largeur 130.
aperçu torpilleur russe.png
Il y aura quelques ajustements à faire

A+
Modifié en dernier par Rémi 5 le dim. 31 mars 2019 12:52, modifié 2 fois.

Avatar du membre

Hagar
Messages : 17
Enregistré le : sam. 16 mars 2019 16:02
Localisation : Près de Caen
Âge : 48

Re: Torpilleur Russe

Message non lupar Hagar » sam. 30 mars 2019 20:24

Alors comme ça, tu as les plans d'un torpilleur russe ?
Et Vladimir est au courant ? :o

Ce sera un modèle RC ou statique ?
Il aura droit à un vrai moteur qui tourne, je suppose, j'espère (j'exige ? ;-) )

Avatar du membre

Auteur du sujet
Rémi 5
Messages : 249
Enregistré le : mar. 17 nov. 2015 00:48
Localisation : 31 lavernose-lacasse
Âge : 18

Re: Torpilleur Russe

Message non lupar Rémi 5 » sam. 30 mars 2019 21:32

Bonsoir Hagar,
Oui sur internet, mais les russe ne sont pas au courant, pour l'instant. Ça sera un bateau rc pour l'instant (je préfère les bateaux qui naviguent) je n'ai pas encore prévue la motorisation car c'est une maquette en acier, les couples seront d'épaisseur 2 et le fond et les cotés seront en 15/10 en S235.
A+

Avatar du membre

Hagar
Messages : 17
Enregistré le : sam. 16 mars 2019 16:02
Localisation : Près de Caen
Âge : 48

Re: Torpilleur Russe

Message non lupar Hagar » sam. 30 mars 2019 23:31

Un vrai bateau en acier qui fait pas semblant, alors.
Une paroi de 15/10, ce n'est pas rien pour un modèle réduit. Quelles dimensions prévues sur ton 3D ?
Il lui faudra plus qu'une flaque d'eau pour naviguer.

Il y aura sans doute la place pour une belle mécanique. ;-)

Continue la modélisation et mets-nous les captures d'écrans au fil de l'eau. TOP

Avatar du membre

rhavrane
Messages : 1609
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 62

Re: Torpilleur Russe

Message non lupar rhavrane » sam. 30 mars 2019 23:56

Bonjour Rémi,
Comment peux-tu imaginer autre chose qu'une propulsion à vapeur ;-) ?
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

Pif
Messages : 2175
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: Torpilleur Russe

Message non lupar Pif » dim. 31 mars 2019 08:05

:D Bien l'bonjour;
:aie: tu veux faire un fer à repasser . mdr
Ton choix pour la "tôle " Ok mais pour son épaisseur aux vues des dimensions de ta coque ??
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

rhavrane
Messages : 1609
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 62

Re: Torpilleur Russe

Message non lupar rhavrane » dim. 31 mars 2019 11:06

Bonjour Rémi,
D'accord avec François, J'ai vu un remorqueur entièrement fabriqué en canettes de bière, donc du 3/10° et il était déjà solide. Ton choix risque de te faire fabriquer beaucoup top lourd. J'imagine que tu choisis l'acier pour pouvoir souder, ce qui est louable.
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

Auteur du sujet
Rémi 5
Messages : 249
Enregistré le : mar. 17 nov. 2015 00:48
Localisation : 31 lavernose-lacasse
Âge : 18

Re: Torpilleur Russe

Message non lupar Rémi 5 » mar. 2 avr. 2019 20:58

Salut tous le monde:
J'ai du m'imprimer le plan du torpilleur à l'échelle réelle et j'ai du refaire tous les couples, la coque du bateau sera en ep.1 et les couples en 2 et deux pièces qui sont légèrement plus épaisse, la coque n'est pas trop fine car après pour souder au TIG ça va être compliqué si je fais plus petit.

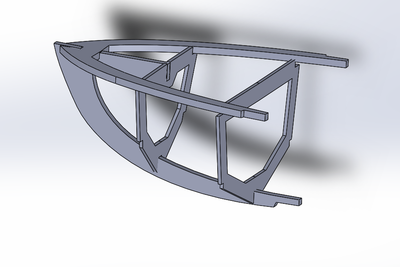

Voici l'assemblage de l'avant du bateau, la longueur du bateau est de 485, la largeur est de 130 et la hauteur de la coque 70, si je dois mettre un ensemble vapeur il va être petit.
Avant du torpilleur.png

A+

Avatar du membre

Zéphyrin
Messages : 2516
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 72
Contact :

Re: Torpilleur Russe

Message non lupar Zéphyrin » mar. 2 avr. 2019 23:02

avec ton logiciel SW, peux tu faire le développé des surfaces ? -si elle sont partout développables !
tôle de 1 mm d'épaisseur, à la louche, une coque 500 x 130, dans les 0.7-0.9 kg, ça devrai flotter, mais tout juste...

Avatar du membre

Pif
Messages : 2175
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: Torpilleur Russe

Message non lupar Pif » mer. 3 avr. 2019 07:33

:D Bien l'bonjour;
Beau travail d'étude et d'atelier
Tu peux, sans problème, diminuer l'épaisseur de profile des couples, en faîte de toutes les surfaces planes, et soudure par points inversés ( l'un à D et l'autre à G, mais pas de cordon qui déformerait la structure, même au TIG )
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

Auteur du sujet
Rémi 5
Messages : 249
Enregistré le : mar. 17 nov. 2015 00:48
Localisation : 31 lavernose-lacasse
Âge : 18

Re: Torpilleur Russe

Message non lupar Rémi 5 » mer. 3 avr. 2019 17:39

Salut tous le monde,
Merci, avec SW j'ai calculé la masse total de la coque, elle fera 897.95g, avec SW on peut tous faire. Merci pour vos conseil.

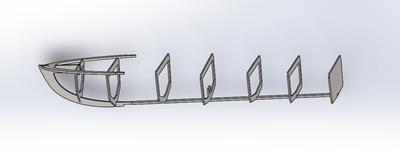

Voici un aperçu de l'assemblage des couples:

A+

Avatar du membre

jpvap54
Messages : 455
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 70

Re: Torpilleur Russe

Message non lupar jpvap54 » mer. 3 avr. 2019 18:57

Bonjour à tous !

Avec de telles épaisseurs, ce ne sera plus un torpilleur, mais un cuirassé !!! :aie:
jesors
Bonne soirée à tous !

Avatar du membre

paterson
Messages : 4616
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 72
Contact :

Re: Torpilleur Russe

Message non lupar paterson » mer. 3 avr. 2019 20:42

. . . . . ou peut-être un sous-marin ?? ;-)
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Auteur du sujet
Rémi 5
Messages : 249
Enregistré le : mar. 17 nov. 2015 00:48
Localisation : 31 lavernose-lacasse
Âge : 18

Re: Torpilleur Russe

Message non lupar Rémi 5 » mer. 8 mai 2019 21:10

Salut,
D'après des calculs de flottabilité pour savoir si le bateau va flotter. Le bateau va bien flotter sans problème à voir dans la réalité.
Patrick m'a imprimé les canons avec son imprimante 3d. Je suis actuellement en train de tous modéliser en 3d pour après l'imprimer en 3d pour gagner du poids.

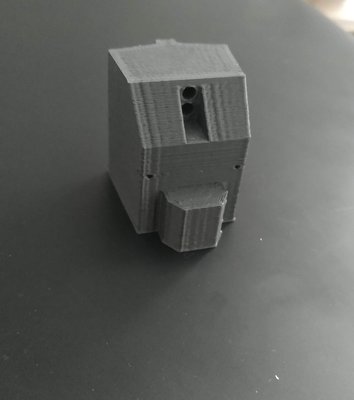

Voici la tourelle à poncer et à peindre:


A+

Avatar du membre

Auteur du sujet
Rémi 5
Messages : 249
Enregistré le : mar. 17 nov. 2015 00:48
Localisation : 31 lavernose-lacasse
Âge : 18

Re: Torpilleur Russe

Message non lupar Rémi 5 » sam. 25 mai 2019 23:46

Bonsoir tous le monde,

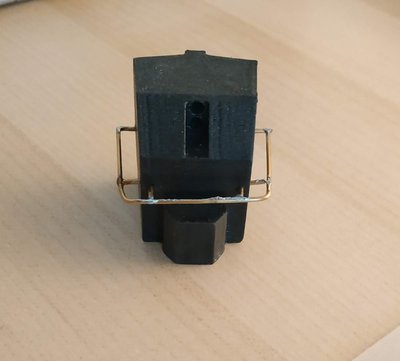

Je suis en train d'assembler des parties en laiton sur une des deux tourelles, il manquera juste à mettre les canon.


A+
