Chaloupe à vapeur

Message non lu par Papeete »

Bonjour à tous,
Je me suis remis sur ma chaloupe à vapeur après quelques problèmes sociaux, et que j'avais du exposer il y à quelques temps sur le forum:
Quelques photos du début de sa construction.
chaloupe 4.JPG
chaloupe 5.JPG
chaloupe 10.JPG
chaloupe 25.JPG
chaloupe 26.JPG
Je souhaiterais retrouver le plan de cette chaloupe, pour pouvoir bien disposer la chaudière, le tank à gaz, etc.. et avoir vos conseils sur le sujet.
Merci à tous pour votre aide.
Laurent.
Au bout du tunnel on voit toujours la lumière.

Avatar du membre
rhavrane
Messages : 1771
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Contact :

Re: Chaloupe à vapeur

Message non lu par rhavrane »

Bonjour Laurent,
A titre personnel, quand j'assemble une chaloupe déjà construite, je procède de la manière suivante:

- Je positionne la machine proprement dite avec son cardan à l'arbre d'hélice quand il est déjà en place. Je constate que tu n'as pas encore positionné le tien.

- Je positionne ensuite la chaudière remplie et tous les accessoires (déshuileur, tank, accus, servos...) dans la coque et la pose sur l'eau pour qu'elle soit à peu près dans sa ligne de flottaison.

-Si possible, je fais une platine pour que l'ensemble vapeur puisse se manipuler d'une seule pièce, pratique pour les essais et les réparations.

Dans la mesure où l'espace est ouvert donc accessible à tout moment, il est possible de traiter ce sujet une fois l'extérieur de la coque résiné.

Nous as-tu dis quelle machine tu comptes installer ?
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre
Papeete
Messages : 1238
Enregistré le : sam. 29 mai 2010 04:48
Localisation : Aubagne

Re: Chaloupe à vapeur

Message non lu par Papeete »

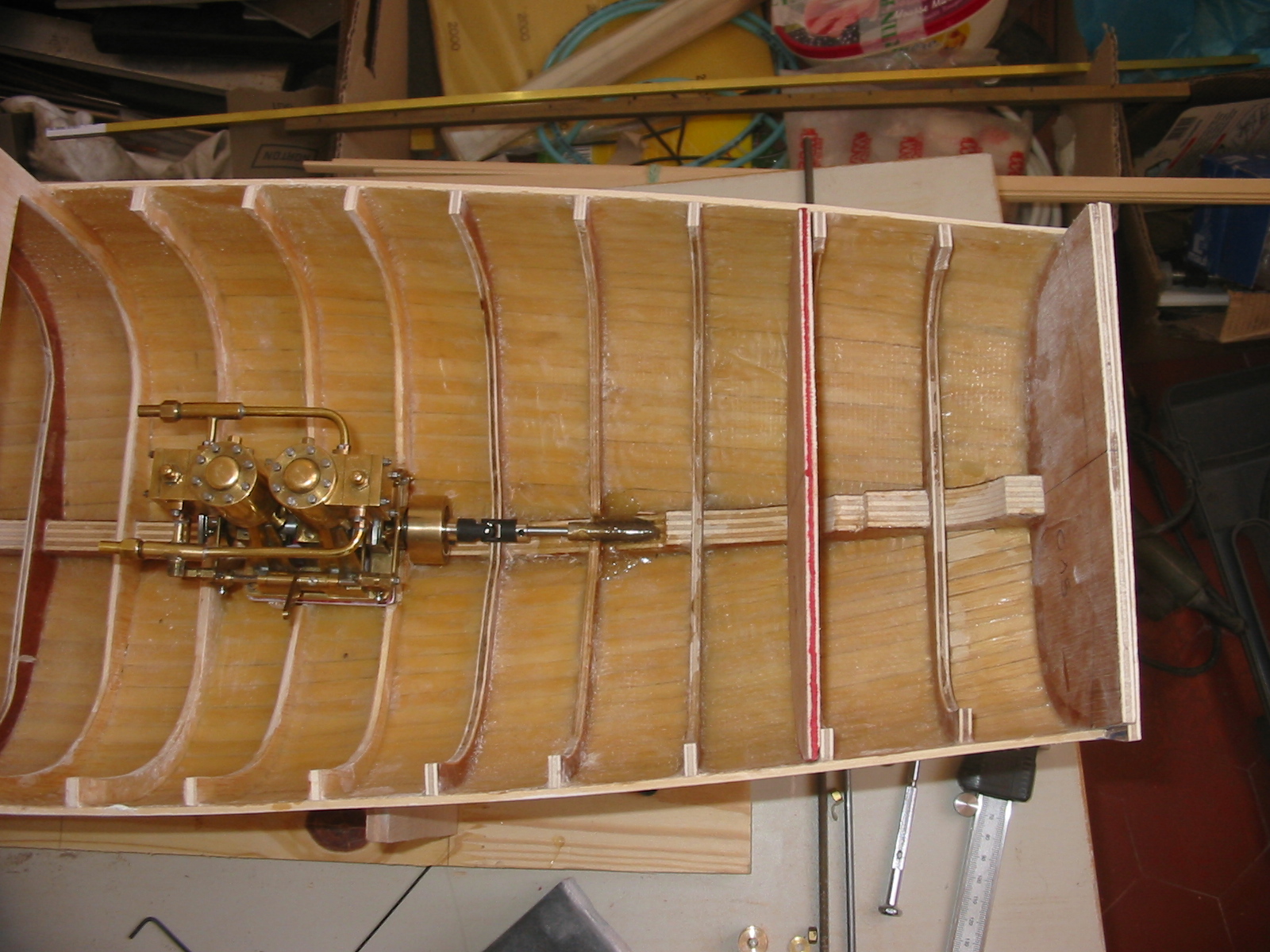

Si, le moteur et cardan + arbre d'hélice sont positionné
chaloupe 19.JPG
chaloupe 21.JPG
chaloupe 22.JPG

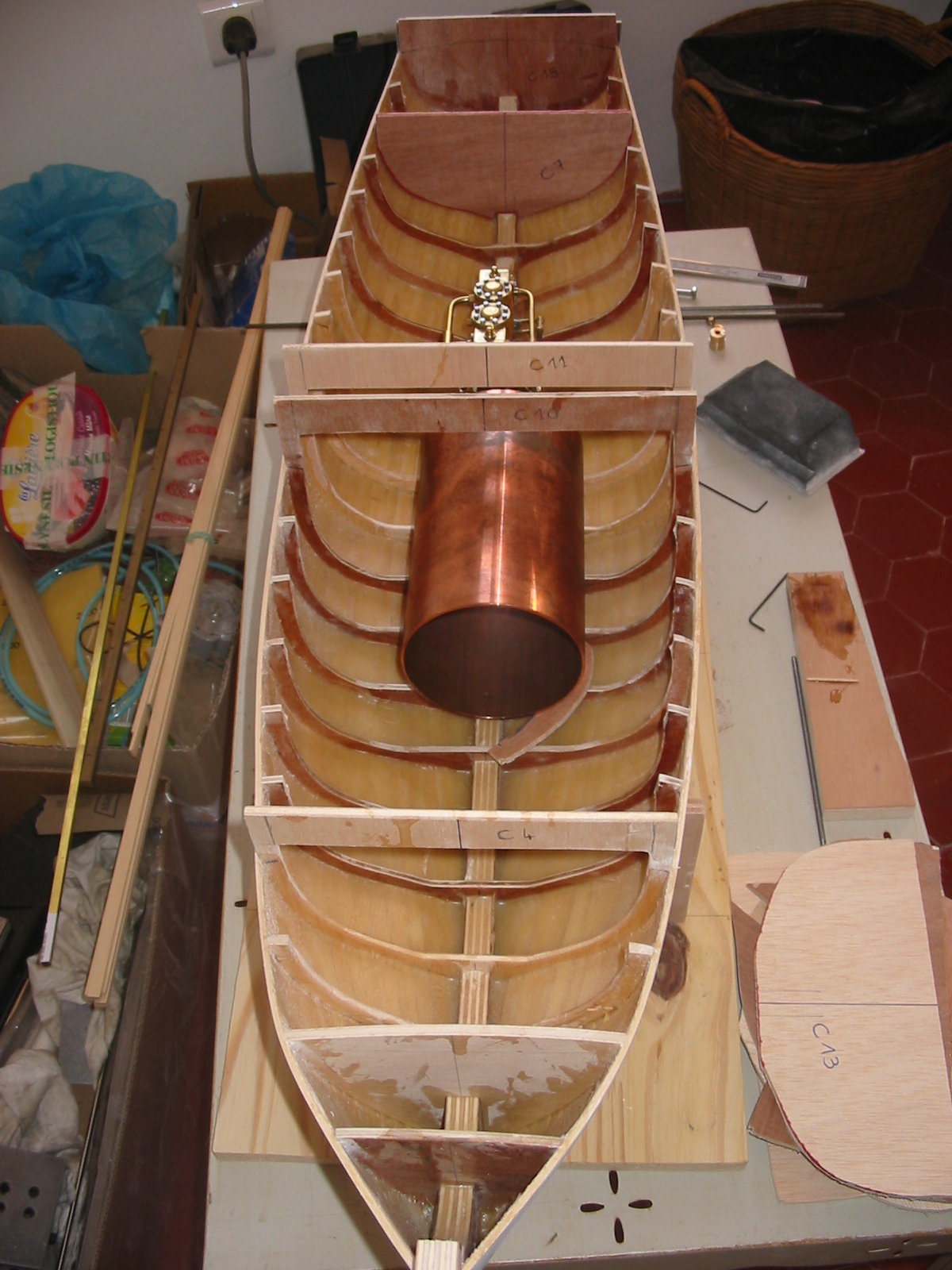

Ensuite j'ai un tube de 80 mm ou 100 mm de longueur sur un diamètre de 100 mm.
Le plan d'ensemble m'aurais permis de positionner tel ou tel tube en fonction de l'encombrement qui me reste.
Au bout du tunnel on voit toujours la lumière.

Avatar du membre
rhavrane
Messages : 1771
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Contact :

Re: Chaloupe à vapeur

Message non lu par rhavrane »

Bonjour Laurent,
Oups, je n'avais pas remarqué, merci pour ces photos complémentaires.
Encore une fois, à titre personnel, je mets le déshuileur entre la chaudière et la machine et le tank à gaz à l'avant devant le brûleur.
Sur ta présentation du tube de chaudière, tu vas peut-être manquer de place pour le déshuileur, et ton bateau est relativement étroit, pas évident à mettre sur le côté donc, si tu pars sur ma proposition, il te faudra peut-être reculer la machine ==> et je peux me tromper, d'où l'intérêt de tout tester avant de fixer.
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre
berola
Messages : 1605
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Chaloupe à vapeur

Message non lu par berola »

Bonjour
Il y a quand même pas mal de place dans cette coque pour tout loger sans grandes difficultés .
Il faut suivre les conseils de Raphaël .....
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Papeete
Messages : 1238
Enregistré le : sam. 29 mai 2010 04:48
Localisation : Aubagne

Re: Chaloupe à vapeur

Message non lu par Papeete »

J'avais déjà à l'époque anticipé la fixation du moteur du tube étambot avec un joint spi en sortie de tube:
J'ai réussi à identifier le plan d'origine => il s'agit d'un plan Van Der Brusch paru dans le MRB 420. Maintenant après recherche le plan n'est plus disponible :roll:
Si quelqu'un le possède en PDF ce serait sympa. Et pourtant j'en ai fait des photocopies de ces plans sur les tireuses de plan de la marine nationale. :aie: :aie:
Laurent.
Au bout du tunnel on voit toujours la lumière.

Avatar du membre
Papeete
Messages : 1238
Enregistré le : sam. 29 mai 2010 04:48
Localisation : Aubagne

Re: Chaloupe à vapeur

Message non lu par Papeete »

Ligne d'arbre montée à l'avant et en sortie du tube étambot sur des roulements à aiguilles, diamètre de l'arbre 4 mm. C'est vrai que ca fait "riche", mais j'en avais plusieurs dans un tiroir, comme ca ils servent à quelques chose mdr
Au bout du tunnel on voit toujours la lumière.

Avatar du membre
berola
Messages : 1605
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Chaloupe à vapeur

Message non lu par berola »

Bonjour
Les roulements a aiguilles sur un tube d'étambot ne vivent jamais bien vieux surtout dans l'eau !!
C'est dommage de les utiliser là .
Rien ne vaut une bague en bronze frité ou mieux en Téflon lubrifié par la flotte .
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Papeete
Messages : 1238
Enregistré le : sam. 29 mai 2010 04:48
Localisation : Aubagne

Re: Chaloupe à vapeur

Message non lu par Papeete »

+1 Berola tu as raison, mais le tube sera préalablement rempli de graisse ;-)
Au bout du tunnel on voit toujours la lumière.

Avatar du membre
berola
Messages : 1605
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Chaloupe à vapeur

Message non lu par berola »

Vu la vitesse de rotation la graisse n'est pas le meilleur des lubrifiants a cet endroit
Sur toutes mes maquettes je mets des paliers en téflon et des arbres en inox , sans aucun lubrifiant .
et j'oublie .......... pendant des années et ça fonctionne toujours sans jeu , ni dur , sans eau qui rentre .
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre
Papy pop-pop
Messages : 609
Enregistré le : jeu. 3 nov. 2011 18:36
Localisation : Sud Bretagne

Re: Chaloupe à vapeur

Message non lu par Papy pop-pop »

Bonjour.
Sur les grands navires le tube d'étambot est rempli d'huile et est légèrement pressurisé par une caisse installée un peu au-dessus de la flottaison en charge maxi.
