Re: MANSON DOUBLE EFFET

Message non lu par minimotoriste »

Bonjour François et tout le monde
Zéphyrin a écrit :tes cylindres sont en une pièce?
Et non ;-) a partir de tube classique et tôle inox soudé à l arc (électrodes de 1,5) puis usiné pour obtenir une épaisseur générale de 1 mm (je n ai pas de mérite je suis un vieux "briscard" de la soudure) ,je sais certains vont me dire qu au TIG c est mieux ,mais je n ai pas moyens de ce type de soudure pour m amuser :oops:
François si tu veux que je te soude un cylindre déplaceur de cette manière c est avec plaisir :clin:
Bonne après-midi .@+++.Henry.

Avatar du membre
Zéphyrin
Messages : 2652
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: MANSON DOUBLE EFFET

Message non lu par Zéphyrin »

(je n ai pas de mérite )
Si justement, c'est pas facile ! on voit pas ou à peine la jointure, et c'est étanche !
Merci pour la proposition, j'y repenserai, mais je n'ai pas de projet dans le domaine en vue...

Avec ces tubes ultra mince, la pression dans un Stirling suffit à créer une fuite à la moindre surchauffe...
Ce serait bien de changer mes mèches alcool pour des brûleurs gaz comme ceux que tu mets, même si avec l'alcool je n'ai jamais eu de problème.

j'ai un poste électrique, mais les résultats sont vraiment trop moches pour un moteur, et même pour ressouder un bout de tube sur mon portail, le résultat ne me fait pas de la publicité !
j'ai aussi un mini chalumeau oxy-propane camping-gaz, ça doit pouvoir fondre une baguette de métal d'apport acier sur une pièce légère, mais je ne sais pas bien m'en servir non plus...
Je pense maintenant que je n'ai jamais fait sur ces cylindres que des brasures Ag, et même pas des brasures laiton, qui tiennent quand même bien mieux à la chaleur, dans les 900°C.

Avatar du membre
Trompi
Messages : 955
Enregistré le : ven. 28 mai 2010 22:44
Localisation : Ecrammeville

Re: MANSON DOUBLE EFFET

Message non lu par Trompi »

Bonjour
Inutile d'essayer de souder de l'acier avec un chalumeau oxy-propane. Mission impossible!
Il faut une flamme réductrice. Seule la flamme'oxy-acétylénque offre cette particularité.
L'oxt-propane permet le soudo-brasage à la brasure forte ( laiton ) qui offre déjà une bonne résistance.
Rien ne sert de chauffer si ça veut pas tourner

Avatar du membre
minimotoriste
Messages : 1985
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: MANSON DOUBLE EFFET

Message non lu par minimotoriste »

Bonsoir tout le monde
Voila il est fini :bouh: avec on brûleur semi-circulaire qui m économise beaucoup de gaz ainsi que le déflecteur ;-)
https://www.youtube.com/watch?v=h241Goi8TNQ&t=18s
Bonne soirée .@+++.Henry.

Avatar du membre
gégé89
Messages : 2059
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: MANSON DOUBLE EFFET

Message non lu par gégé89 »

:coucou:
minimotoriste a écrit :qui m économise beaucoup de gaz
oui surtout qu'il augmente +7.45% mdr
tres belle reussite et fonctionnement au TOP

Avatar du membre
maximus
Messages : 2309
Enregistré le : sam. 29 mai 2010 08:01
Localisation : 94 Chennevières sur Marne

Re: MANSON DOUBLE EFFET

Message non lu par maximus »

Bonjour,

:bravo :bravo , le bruleur est magnifique TOP

Avatar du membre
minimotoriste
Messages : 1985
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: MANSON DOUBLE EFFET

Message non lu par minimotoriste »

Bonjour tout le monde
:MERCI: les amis j aime bien vos petits commentaires toptop
maximus a écrit :le bruleur est magnifique
Le gicleur spécial imprimante 3D 0,2 mm
Bonne fin d après-midi .@+++.Henry.

Avatar du membre
Trompi
Messages : 955
Enregistré le : ven. 28 mai 2010 22:44
Localisation : Ecrammeville

Re: MANSON DOUBLE EFFET

Message non lu par Trompi »

Bonjour
Bravo pour ce superbe "Manson" et mention spéciale pour la conception de ce brûleur adéquat :bouh:
Rien ne sert de chauffer si ça veut pas tourner

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: MANSON DOUBLE EFFET

Message non lu par natalefr »

Zéphyrin a écrit : j'ai aussi un mini chalumeau oxy-propane camping-gaz, ça doit pouvoir fondre une baguette de métal d'apport acier sur une pièce légère, mais je ne sais pas bien m'en servir non plus...
Salut lors de ma visite chez toi j'ai vu ton poste oxy, ce type de poste est un piège car les bouteilles sont trop petites pour faire quoi que ce soit sauf des soudures d’orfèvrerie, j'avais un poste comme ça et j'en ai fait cadeau (cadeau empoisonné) mdr en plus les bouteilles ne sont pas rechargeables
Natale

Avatar du membre
Zéphyrin
Messages : 2652
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: MANSON DOUBLE EFFET

Message non lu par Zéphyrin »

Je suis d'accord Natale, j'ai acheté ce bidule pour faire des brasures très rapprochées dans de l'acier, du "modélisme" , j'ai finalement réussi, mais je n'arrive toujours pas à régler correctement la flamme, il me faudrait une flamme super chaude de 1-2 cm maxi, mais je n'ai que des longues flammes (très chaudes c'est vrai) mais bien trop grande, plus de 6-7cm, peu adaptées à ce que je faisais; bref ça ne me sert plus à rien...
La seule fois ou ça m'a réellement servi c'était pour faire la galerie de ce tram vapeur:
https://photos.app.goo.gl/D2pQNycSAKekMv7G9
https://goo.gl/photos/LanbZZEp32Vs8StRA

Ca donne aussi l'occasion de revoir ta vidéo "finalisée" Henry, vraiment un beau moteur et un brûleur parfaitement adapté !
j'ai reçu les gicleurs d'imprimante 3D de 0.2mm pour des futurs brûleurs gaz...

Avatar du membre
natalefr
Messages : 308
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: MANSON DOUBLE EFFET

Message non lu par natalefr »

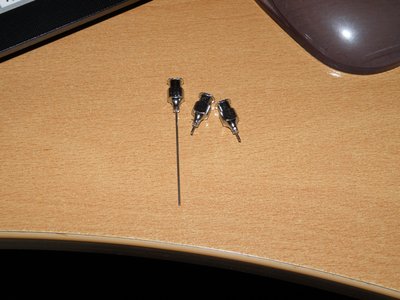

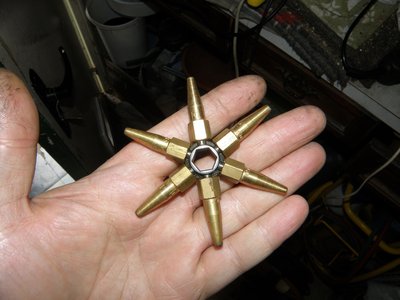

Normalement on peut changer la buse, sur les postes oxy on a un kit de buses
Si tu veux je me ferais plaisir de t'amener des buses qui, peut être, vont te dépanner
Fichiers joints
Natale
