ventilateur à moteur Stirling

Message non lupar gégé89 » dim. 28 juin 2015 18:05

:coucou:

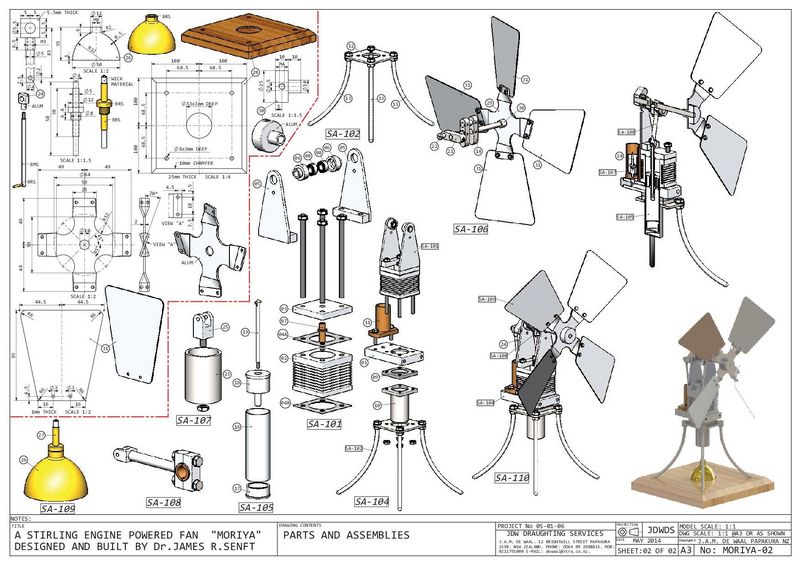

en prévision d'un été caniculaire mdr ,ma future réalisation.
Fichiers joints
s-morya-fan-senft-05-01-06 [800x600].jpg
s-morya-fan-senft-05-01-061 [800x600].jpg

Avatar du membre

ludique
Messages : 3781
Enregistré le : mar. 6 juil. 2010 22:39
Localisation : Bourges
Âge : 66

Re: ventilateur à moteur Stirling

Message non lupar ludique » dim. 28 juin 2015 21:23

Impec pour diffuser dans la pièce la chaleur de la flamme.. mdr

Si tu travaillais plus lentement tu pourrais l'utiliser quand les frimas seront de retour, mais tel que l'on te connais cela va encore être l'affaire de 2 ou 3 semaines...

Enfin, beau projet qui j'en suis sur, sera mené à bien par le champion que tu es..
Nullam rem ex nihilo..(Lucrèce)

Avatar du membre

Zéphyrin
Messages : 2348
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: ventilateur à moteur Stirling

Message non lupar Zéphyrin » lun. 29 juin 2015 12:30

Impec pour diffuser dans la pièce la chaleur de la flamme..


c'est un point de discussion intéressant, pas sûr du tout que ça chauffe la pièce, en principe la chaleur ajoutée est transformée en travail, avec un rendement entre mauvais et désastreux, théoriquement cette transformation ne pouvant se faire à 100%.
Mais à mon avis, seul un très mauvais moteur, ce qui ne peut pas être le cas avec Gégé, devrait envoyer de l'air chaud !!

Avatar du membre

Bégé
Messages : 3592
Enregistré le : mar. 6 mars 2007 17:38
Site Internet
Localisation : Rouhling (57)
Âge : 62
Contact :

Re: ventilateur à moteur Stirling

Message non lupar Bégé » lun. 29 juin 2015 16:06

il me semble pourtant bien que les anciens moteurs Stirling à ventilateurs qui étaient à poser sur les poêles étaient bien prévus pour diffuser la chaleur non?
mon site perso : http://blooo.fr/

Galerie photo

Avatar du membre

Zéphyrin
Messages : 2348
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: ventilateur à moteur Stirling

Message non lupar Zéphyrin » lun. 29 juin 2015 20:07

il me semble pourtant bien que les anciens moteurs Stirling à ventilateurs qui étaient à poser sur les poêles étaient bien prévus pour diffuser la chaleur non?

dans ce cas, oui bien sûr, la chaleur du poêle va être soufflée par le Stirling, et une partie infime de la chaleur du poêle est prélevée pour le faire tourner et même chose avec le solaire ou autre source de chaleur...

la situation est très différente si tu chauffes directement le moteur avec un source de chaleur sensée ne chauffer que le cylindre chaud :
c'est une "expérience de pensée" : si le transfert de la chaleur est total vers l'air du coté chaud au cours d'un cycle, et du coté froid idem, ( en plus avec un régénérateur il est possible d'utiliser 2 fois la chaleur !) il n'y a pas d'augmentation de température du moteur à la fin du cycle, le maximum possible de la chaleur est transformé en travail.

je prends le pari que le moteur de Gégé ne chauffera pas la pièce qu'il est chargé de rafraîchir...

Avatar du membre

Auteur du sujet
gégé89
Messages : 1847
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 57

Re: ventilateur à moteur Stirling

Message non lupar gégé89 » mar. 7 juil. 2015 19:13

:coucou:

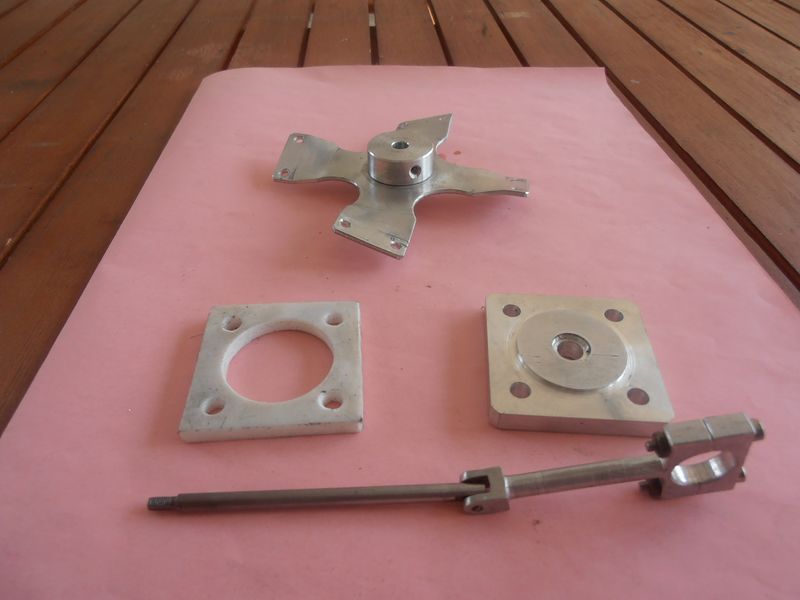

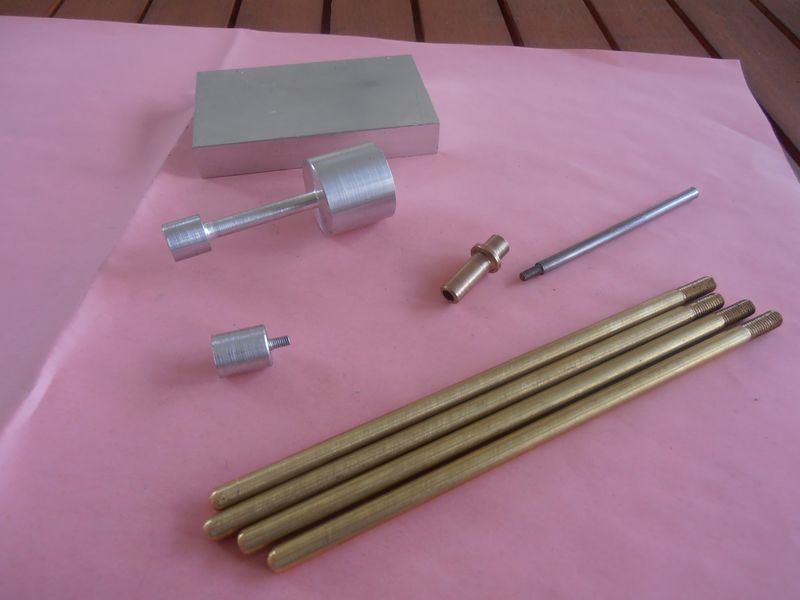

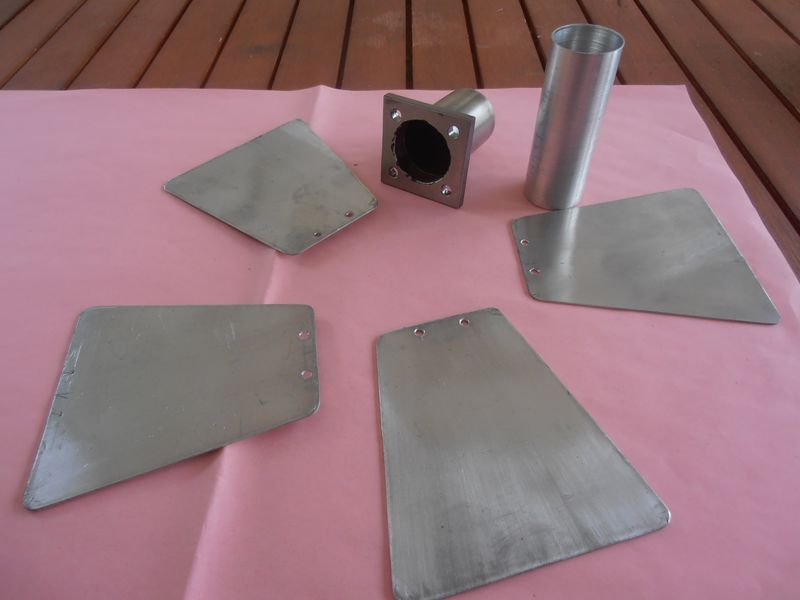

des nouvelles fraiche du ventilo avec quelques pieces finies et d'autres ebauchées
Fichiers joints
P1010224 [800x600].JPG
P1010223 [800x600].JPG
P1010225 [800x600].JPG

Avatar du membre

vilbrequin
Messages : 1000
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne
Âge : 57

Re: ventilateur à moteur Stirling

Message non lupar vilbrequin » mar. 7 juil. 2015 19:27

Gégé tu est infatigable, tu enchaine a vitesse grand V , encore un moteur qui va faire merveille . Par contre je serais éventuellement intéresser par les plans , qu' 'elle est leur provenance ?

Avatar du membre

Auteur du sujet
gégé89
Messages : 1847
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 57

Re: ventilateur à moteur Stirling

Message non lupar gégé89 » mar. 7 juil. 2015 19:41

vilbrequin a écrit :qu' 'elle est leur provenance ?

les plans sont de julius de wall tu les retrouves tous sur le site de jacques987 en telechargement libre TOP
http://www.vapeuretmodelesavapeur.com/telechargements4/index.html

Avatar du membre

vilbrequin
Messages : 1000
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne
Âge : 57

Re: ventilateur à moteur Stirling

Message non lupar vilbrequin » mar. 7 juil. 2015 20:14

Merci Gégé , je vais jeter un œil !

Avatar du membre

jacques987
Messages : 1012
Enregistré le : dim. 30 mai 2010 09:06
Site Internet
Localisation : Polynésie française
Âge : 75
Contact :

Re: ventilateur à moteur Stirling

Message non lupar jacques987 » ven. 10 juil. 2015 06:59

Bonsoir,
Encore un beau projet qui semble avancer à toute allure. :bravo une fois de plus. Vite pour les essais car il me semble que les températures rafraîchissent si j'en crois la météo métropolitaine.

Avatar du membre

Auteur du sujet
gégé89
Messages : 1847
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 57

Re: ventilateur à moteur Stirling

Message non lupar gégé89 » lun. 13 juil. 2015 17:36

:coucou:

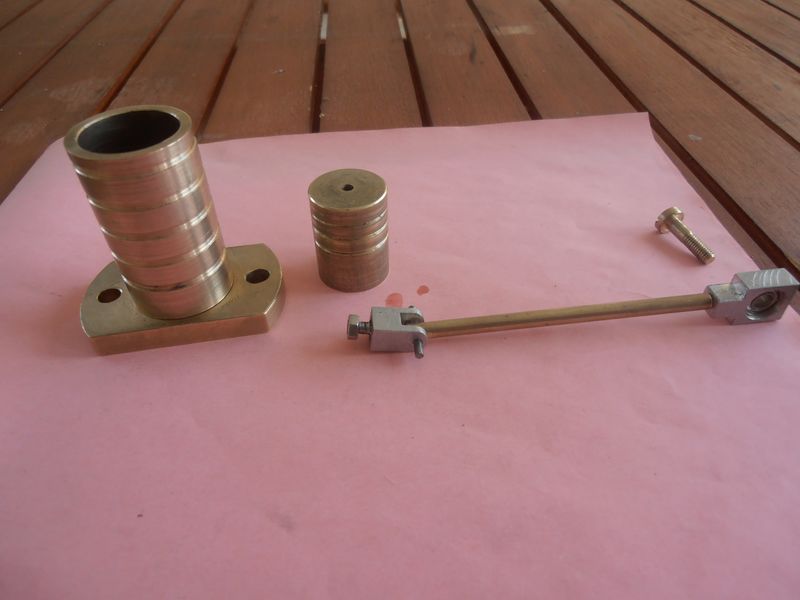

la suite en images
oui y en a qui bossent en juillet :roll:
Fichiers joints
P1010227 [800x600].JPG
P1010226 [800x600].JPG
P1010228 [800x600].JPG

Avatar du membre

minimotoriste
Messages : 1812
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 67

Re: ventilateur à moteur Stirling

Message non lupar minimotoriste » lun. 13 juil. 2015 21:49

Bonsoir "gégé" et tout le monde
Je ne vais pas te dire que le pièces sont "impec" TOP ça tu le sais déjà (sinon tu ne les montrerais pas ;-) )
Le piston moteur est en bronze comme la chemise ??
Si tu faisais le déplaceur en laiton et le cylindre de celui-ci en inox ,ce couple marche super bien (c est le mariage pour tous mdr)
Bonne suite .@+++.Henry.

Avatar du membre

Auteur du sujet
gégé89
Messages : 1847
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 57

Re: ventilateur à moteur Stirling

Message non lupar gégé89 » lun. 13 juil. 2015 22:40

minimotoriste a écrit :Le piston moteur est en bronze comme la chemise ??
Si tu faisais le déplaceur en laiton et le cylindre de celui-ci en inox ,ce couple marche super bien

le piston moteur en laiton et la chemise en bronze.

le cylindre chaud est en inox ,j'ai deja fait le deplaceur en alu

Avatar du membre

charly
Messages : 204
Enregistré le : dim. 20 juin 2010 19:49
Localisation : Lorraine
Âge : 58

Re: ventilateur à moteur Stirling

Message non lupar charly » mar. 14 juil. 2015 11:13

Bonjour

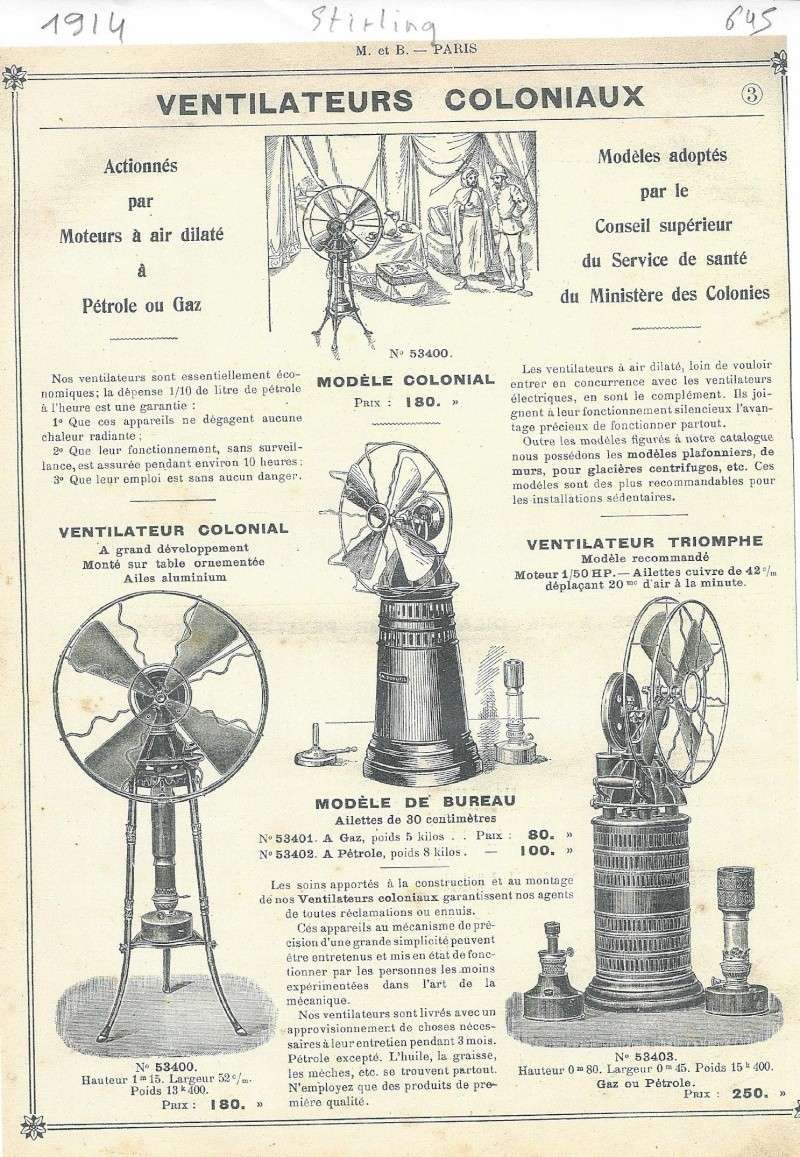

En voici en vente dans les catalogues de début 1900, avant que la fée électricité n'entre dans les chaumières avec leurs moteurs ...

en 1914 stirling et ventilateur

Avatar du membre

Auteur du sujet
gégé89
Messages : 1847
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 57

Re: ventilateur à moteur Stirling

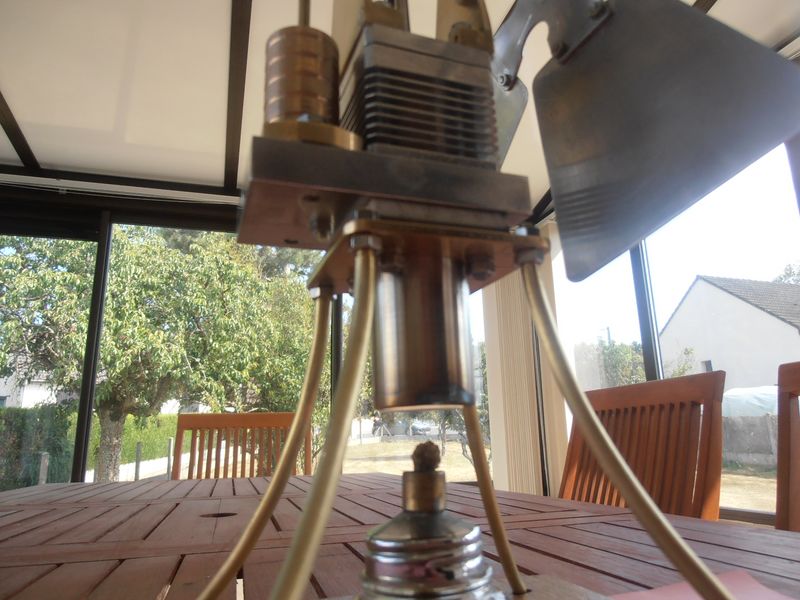

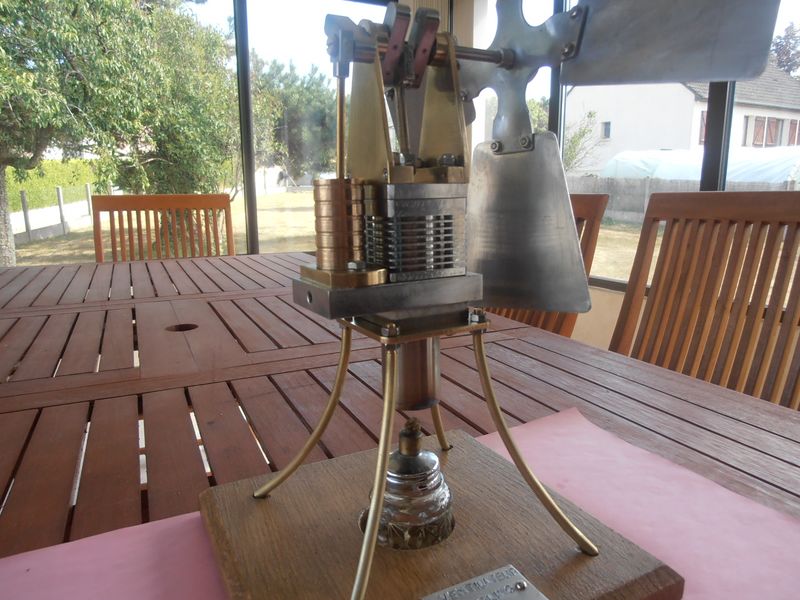

Message non lupar gégé89 » mar. 14 juil. 2015 18:23

:coucou:

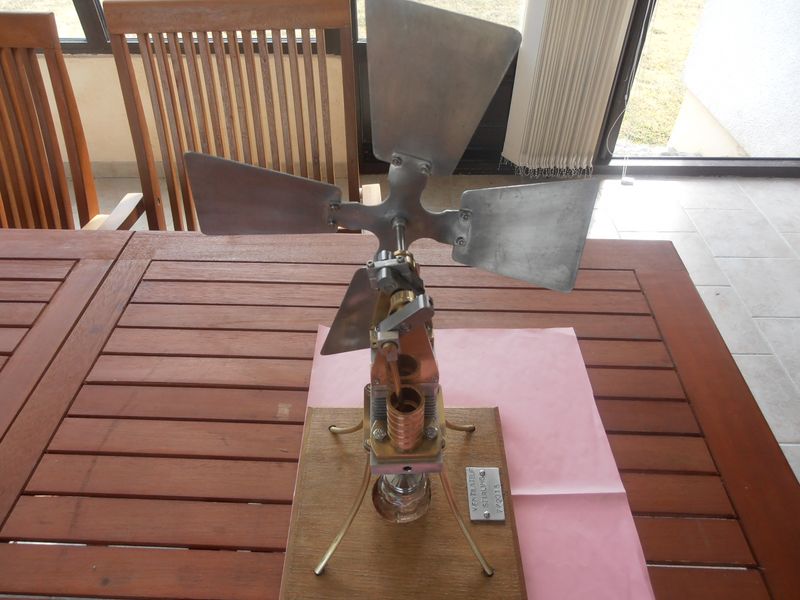

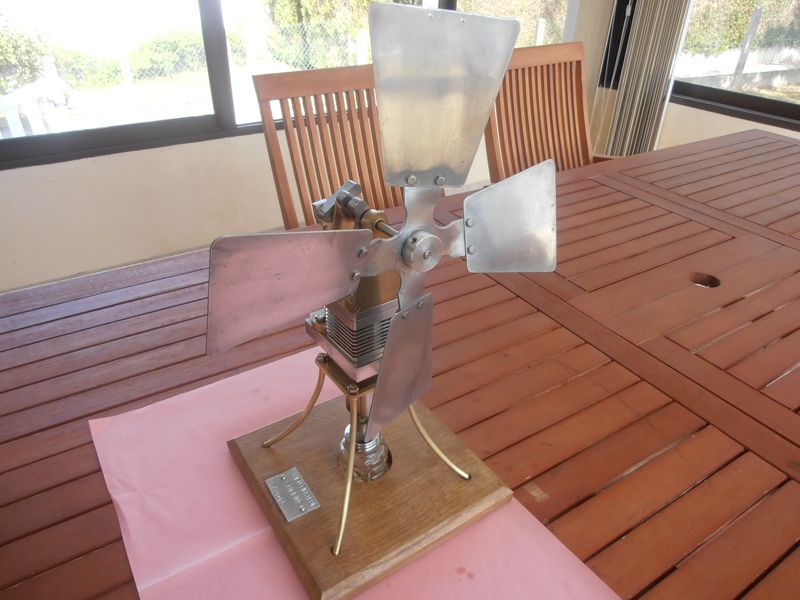

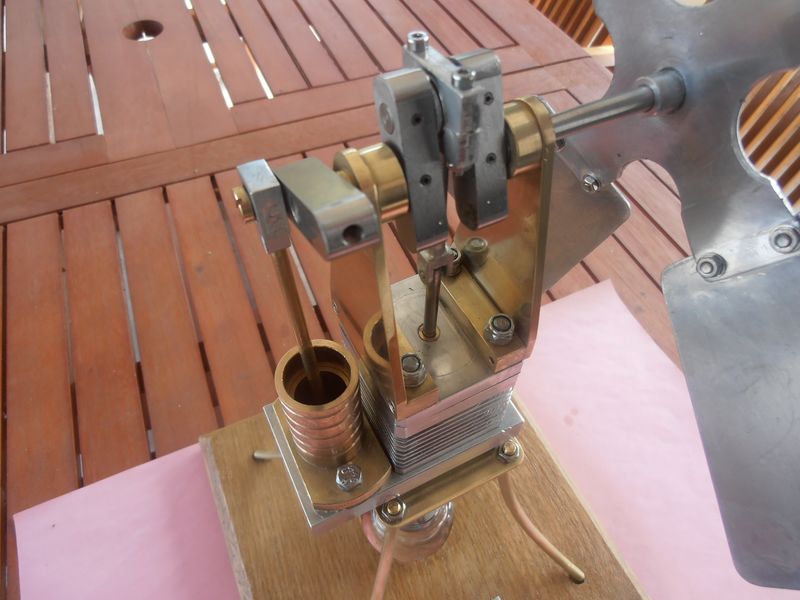

paré pour la canicule :lol: ça souffle bien et de l'air frais jump
[video]https://www.youtube.com/watch?v=DrdsHqHoU7A[/video]
Fichiers joints
P1010237 [800x600].JPG
P1010236 [800x600].JPG
P1010235 [800x600].JPG
P1010234 [800x600].JPG
P1010241 [800x600].JPG
