Avaleur de flamme sans came

Posté : mer. 1 juil. 2015 19:57
par minimotoriste
Bonsoir tout le monde
Un système très original bien tentant ;-) :arrow:
https://www.youtube.com/watch?v=1Ilrg9aQZ2M
Je pense qu il a une double paroi avec un refroidissement liquide ,mais a mon point de vu des ailettes seraient bien plus efficaces :thongue:
Bonne soirée .@+++.Henry.

Re: Avaleur de flamme sans came

Posté : jeu. 2 juil. 2015 06:09
par maximus
Bonjour tous,

Merci Henry pour cette trouvaille TOP

C'est carrément un avaleur de flamme qui ne doit pas être facile a mettre au point.

Re: Avaleur de flamme sans came

Posté : jeu. 2 juil. 2015 17:47
par gégé89
:coucou:
minimotoriste a écrit :Un système très original bien tentant

vas y fait chauffer les machines :D

Re: Avaleur de flamme sans came

Posté : ven. 3 juil. 2015 07:58
par minimotoriste
:coucou:
CHICHE mdr
@+++.Henry.

Re: Avaleur de flamme sans came

Posté : ven. 3 juil. 2015 08:16
par jacky241
bonjour à tous,
vraiment sympa ce moteur , si il existe un plan je suis preneur
cordialement
jacky

Re: Avaleur de flamme sans came

Posté : ven. 3 juil. 2015 21:33
par minimotoriste
Bonsoir Jacky et tout le monde
jacky241 a écrit :si il existe un plan je suis preneur

C est bien + rigolo quand il n y en a pas jump mdr
Mais le jour ou l envie d essayer de le réaliser me prendra je ne manquerai pas d ouvrir un post et de passer quelques croquis ;-)
Bonne soirée .@+++.Henry.

Re: Avaleur de flamme sans came

Posté : sam. 4 juil. 2015 10:58
par Georges Villette
Vraiment original cet avaleur de flamme !
Merci Henry . TOP
Georges

Re: Avaleur de flamme sans came

Posté : mar. 7 juil. 2015 15:54
par Trompi
Comment qu'cest-y qu'ça fonctionne

Re: Avaleur de flamme sans came

Posté : mar. 7 juil. 2015 19:00
par maximus
Bonsoir tous,

J'aimerais bien le savoir aussi, il me plais bien celui la :-P

Re: Avaleur de flamme sans came

Posté : mar. 7 juil. 2015 22:50
par Malevthi
Le bruit pop pop je comprend, mais l'autre bruit tac tac, je ne vois pas ce que c'est ...
En tout cas il est bien plaisant et fonctionne fort bien :bravo

Re: Avaleur de flamme sans came

Posté : mer. 8 juil. 2015 14:55
par minimotoriste
:coucou: Thierry et tout le monde
Malevthi a écrit :mais l'autre bruit tac tac,

Je pense que c est le clapet qui vient taper sur son siège,si j ai à peu près tout compris , sa tige coulisse dans le piston et un ressort (à l extérieur) permet la fermeture avant le PMB (d ou le tac..) et d après les commentaires c est le plus pointu a mettre au point jump
Ne le répète a personne j ai commencer a gribouiller quelques croquis ;-)
Bonne après-midi .@+++.Henry.

Re: Avaleur de flamme sans came

Posté : mer. 8 juil. 2015 16:19
par Zéphyrin
la description de ce moteur "Futura" est parue par Heribert Midderhoff dans "Maschinen im Modelbau" en 2005, N°3, pages 60-64....mais il n'y a pas de plan complet de construction, peut-être disponible en supplément, une pratique détestable de nombreux journaux de modélisme.
pratiquement chaque N° de cette revue contient un avaleur de flamme...une passion allemande.
Il est sûrement possible de se procurer des anciens N° auprès de l'éditeur et le plans aussi peut-être.
c'est tout ce que j'ai pu dénicher...mais il y a aussi des commentaires très négatifs sur un forum allemand ... pas facile de le faire tourner!

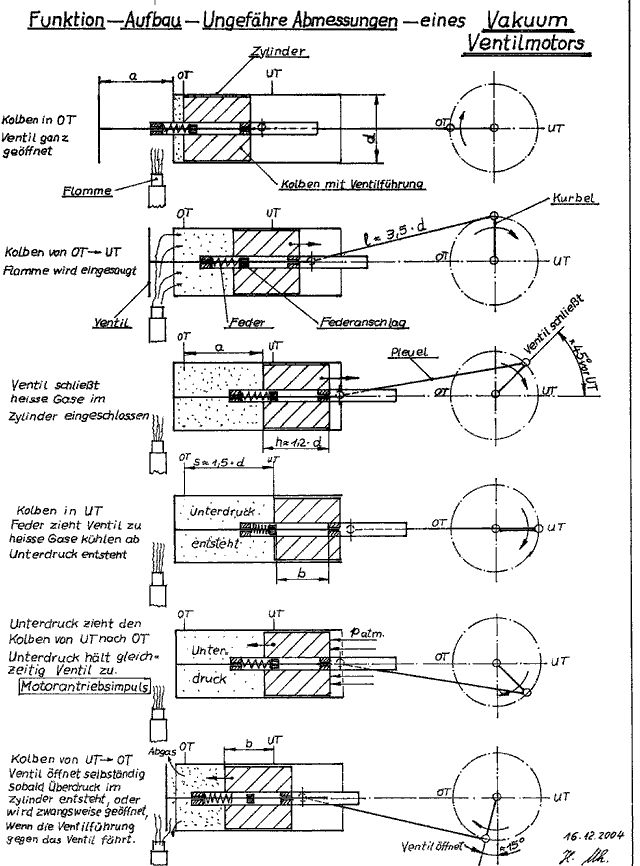

Futura MiM 3 2005-1R.jpg


traduction des notes sur le côté gauche des dessins, ce ne sont que des généralités sur ces moteurs, pas de secrets révélés !

Fonctionnement, construction, dimensions approx d'un moteur à vide à soupape.

piston au PMH, la soupape est ouverte en grand.

le piston va de PMH à PMB, la flamme est aspirée.

La soupape enferme les gaz chauds dans le cylindre fermé.

Piston au PMB le ressort tire la soupape pour refroidir les gaz chauds. La pression négative s'installe.

La dépression tire le piston de PMB au PMH. la dépression maintient simultanément la soupape.
c'est le temps moteur.

Pistons de PMB à PMH, la soupape s'ouvre automatiquement dès que la surpression dans le cylindre se produit ou est ouvert de force lorsque le guide de soupape va à l'encontre de la soupape.

Re: Avaleur de flamme sans came

Posté : mer. 8 juil. 2015 17:24
par minimotoriste
Re :coucou: tout le monde
:MERCI: Zéphyrin pour cette trouvaille , mais a mon point de vue je préfère celui de la vidéo avec le ressort a l arrière uniquement (au frais :roll: ) et l axe de la soupape libre et le cylindre incliné, doing ,on verra bien ;-)
@+++.Henry.

Re: Avaleur de flamme sans came

Posté : ven. 10 juil. 2015 10:27
par Zéphyrin

Re: Avaleur de flamme sans came

Posté : ven. 10 juil. 2015 13:55
par minimotoriste
:coucou:
Avant de faire trop compliqué et trop beau ,un seul piston serait déjà pas mal (et qui foctionne :roll: )
@+++.Henry.
