Stirling Béta Vertical

[minimotoriste]

Bonsoir tout le monde

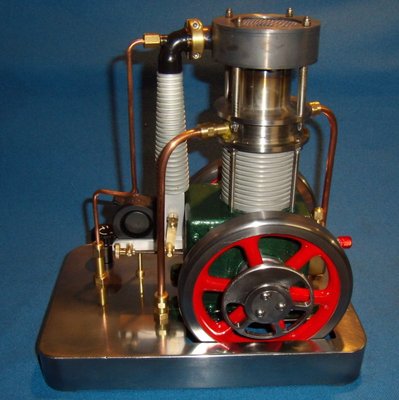

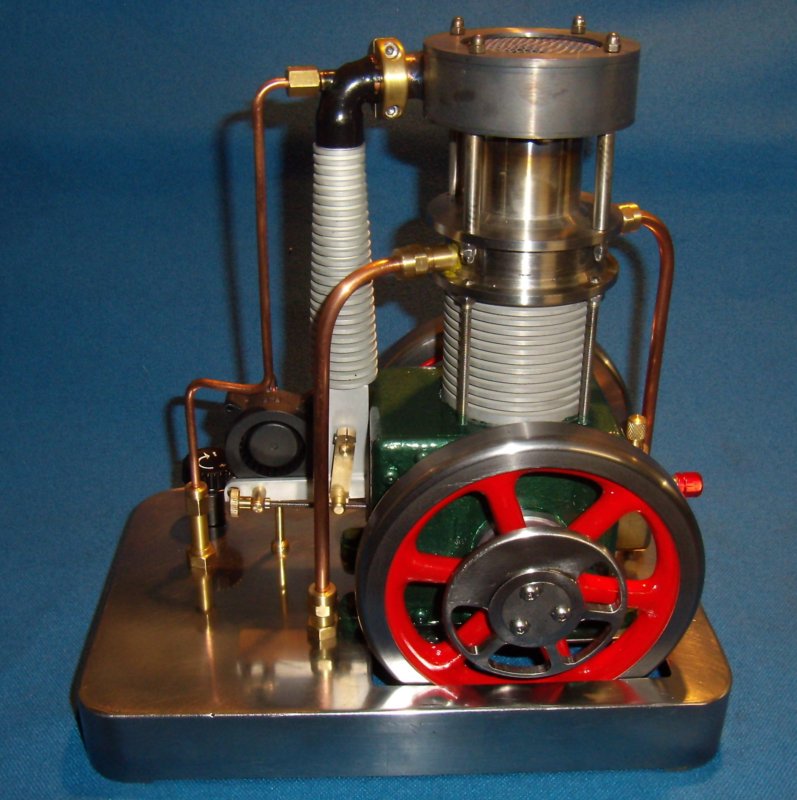

Je n ai plus envie de jouer a la devinette (je dirai même que ça me lasse ) voila mon nouveau moteur un Stirling Bêta vertical avec un refroidissement liquide et une chauffe avec un brûleur à gaz annulaire avec arrivée d air forcée

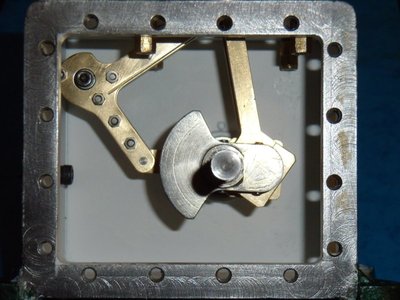

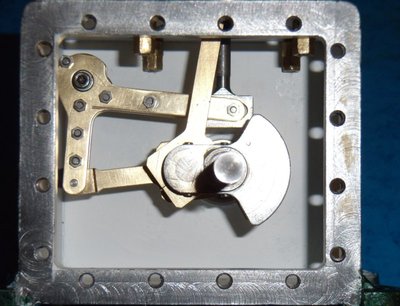

L intérieur du boîtier vert

Il fonctionne bien mais j ai imaginé un principe de pressurisation qui ne marche pas
Bonne soirée .@+++.Henry.

[gégé89]

tres beau moteur ,je ne comprend pas comment le bruleur etant placé au dessus de la partie chaude ,chauffe celle ci ??
une video s'impose

[Pif]

bien l'bonjour!
Discutions de pros et fignoleurs

[Zéphyrin]

c'est une belle réalisation comme toujours Henry, sûrement bien pensée, ça a l'air complexe, quelques explications sur les différentes parties seraient utiles...
Qu'y a t- il dans tous ces tuyaux ?
Sur un Stirling beta un embiellage rhombic n'est-il pas préférable ?

[minimotoriste]

Bonjour tout le monde
Merci le amis pour les compliments, vous me connaissez un peu et j aime que mes bidouilles soient présentables ,mais je préfère beaucoup plus que l on parle "technique"

comment le bruleur etant placé au dessus de la partie chaude ,chauffe celle ci ??

Le brûleur n est pas au dessus mais autour sur 25 mm de haut

La grille au dessus (en inox) sert a régler la combustion au mieux

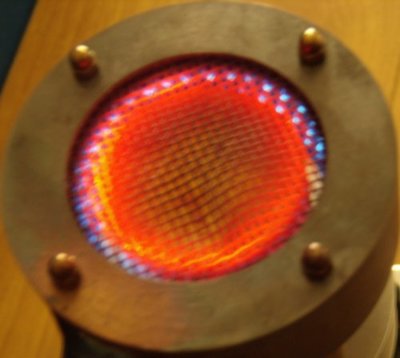

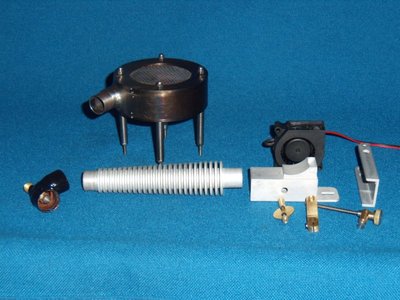

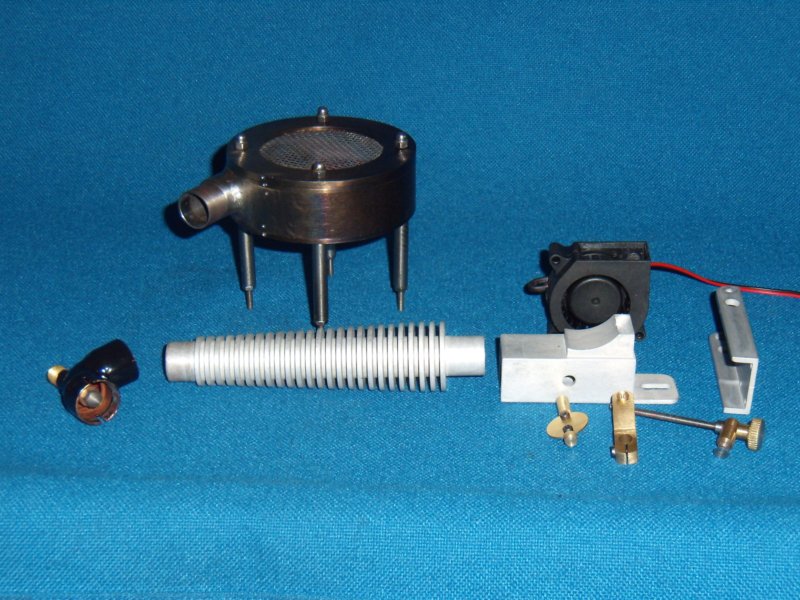

Le détail de la conception du brûleur

Qu'y a t- il dans tous ces tuyaux ?

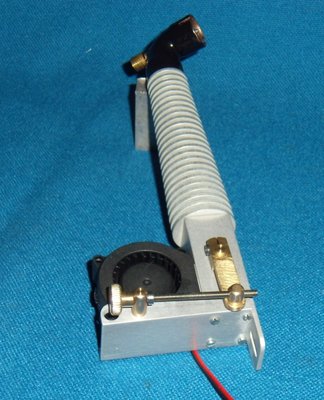

De l eau pour les 2 gros du gaz pour le petit

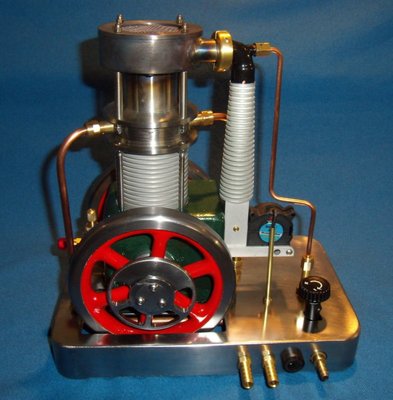

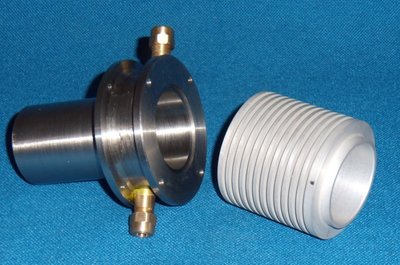

L ensemble des cylindres ou l on voit bien le refroidissement du cylindre déplaceur

un embiellage rhombic n'est-il pas préférable ?

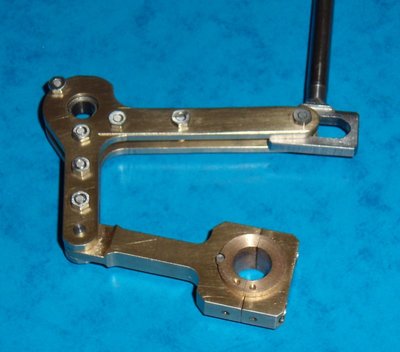

Je souhaitais que cela tienne dans un petit espace ,mais aussi ce système d embiellage permet d avoir une course différente entre les 2 pistons (en modifiant la bielle de renvoi)

Le rapport est de 1.5/1 ,au départ j avais fait 1/1 le moteur ne voulais pas démarrer
Et si j allais faire une petite vidéo https://www.youtube.com/watch?v=P7Yxgw5iTkY
Bonne journée .@+++.Henry.

[vaperigord]

magnifique objet très bien réalisé
n'ayant pas encore fabriqué ce type de moteur,je n'en connait pas toutes les subtilité

[bleubite]

Magnifique réalisation

[gégé89]

c'est beau et ça tourne bien
tu as du avoir le sommeil agité

[minimotoriste]

Bonsoir tout le monde
Les amis

tu as du avoir le sommeil agité

Un peu mais heureusement que j ai de compte a rendre a personne vu le nombre de pièces que j'ai dû refaire (vilebrequin,bielles,renvoi,déplaceur ....)pour arriver a un fonctionnement correct

,je n'en connait pas toutes les subtilité

Si cela doit te rassurer et bien moi non plus
Bonne soirée .@+++.Henry.

[Hagar]

Intéressant !
C'est le concept qui me tente le plus, pour un Stirling. Ca donne des idées.

Des questions techniques ?
1-Quels matériaux pour :
-Piston moteur ?
-Cylindre ?
-Déplaceur ?
2-1/1,5 c'est le rapport des courses du piston(1) et du déplaceur (1,5) ?
3-Quels course et alésage ?
4-Le même cylindre pour le déplaceur et le piston (je veux dire, même diamètre) ?

[minimotoriste]

Hagar et tout le monde

C'est le concept qui me tente le plus, pour un Stirling. Ca donne des idées.

Super voila une initiative "qu elle est bonne" ,pour répondre à tes questions une petite photo

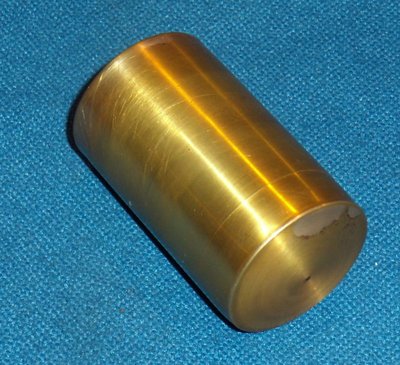

piston et déplaceur.JPG (17.36 Kio) Vu 13232 fois

le piston moteur est en graphite avec une coupelle en cuir ,le cylindre en alu (anodisé pour le durcir) le déplaceur en laiton (tube de 37.5/38.5) le diamètre intérieur est de 40 mm partout course piston moteur 22 déplaceur 33 (R:1,5 tu as tout juste )
Tu sais (presque) tout .@+++.Henry.

[Hagar]

Merci Henry.

Je note tout ça.

Je sais tout, je sais tout...
Je ne sais rien, justement. Je vais sans doute tenter un petit Stirling à alcool, comme ce que font les chinois. Rien de vraiment innovant mais au moins, je vais apprendre. Et j'ai une idée derrière la tête si ça marche.

J'aime bien la config Bêta (j'en suis un moi-même). Pas la plus simple à fabriquer mais la plus compacte et l'embiellage est fascinant. Le renvoi latéral du tien permet un seul maneton et ça, c'est très intéressant pour la suite. J'avais exactement la même chose en tête avant de voir ton sujet, jusqu'au système "scotch yoke" d'entraînement du déplaceur.

[minimotoriste]

Bonsoir "Hagar" et tout le monde

système "scotch yoke"

Ou-youyou je ne suis pas fort dans la "langue de shakespeare" j ai utilisé cette configuration pour entraîner le déplaceur pour gagner de la hauteur
Je vois que tu as très grosse envie de Stirling je ne serais que trop de recommander le livre de Pierre Gras http://www.moteurstirling.com/boutique-livre-mace.php
Bonne soirée .@+++.Henry.

[minimotoriste]

Bonjour tout le monde
Après quelques soucis avec ce moteur lors de notre rencontre "Le Grès 2019" ,j avais oublier le moteur en chauffe (sans tourner ) il a tellement bien chauffé que le déplaceur a "gonflé" (+1mm au diamètre)

Il était trop fin (ep moyenne 0.5mm) ,le moteur ne fonctionnait plus (trop peu de jeu entre le déplaceur et le cylindre ) j ai refait un déplaceur (+épais) avec + de jeu (2mm au diamètre) ,bien sur j ai joué un peu (beaucoup )J ai fait quelques observations : au démarrage température de l eau du circuit de refroidissement 20° vitesse moteur 600 rpm . à 40° ,1000 rpm . Le + étonnant (pour moi) : le moteur perd de la vitesse lors de la mise à l air du carter
une petite video pour le montrer
https://www.youtube.com/watch?v=W3zTFphCRWk&t=39s
Bon week-end .@+++.Henry;

[Malevthi]

Tes déboires t'auront ainsi permis de rejouer avec ce superbe moteur. L'effet du carter ouvert ou fermé a certainement son explication scientifique, mais le Stirling semble pour moi tenir de la magie. Je te nomme officiellement Grand-Druide du moteur à air chaud
Merci Henry pour le partage de tes expériences.
