Stirling Béta Vertical

Message non lupar minimotoriste » mar. 1 oct. 2019 21:49

Bonsoir tout le monde

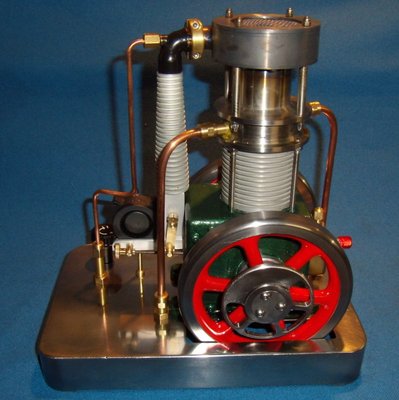

Je n ai plus envie de jouer a la devinette (je dirai même que ça me lasse :oops: ) voila mon nouveau moteur un Stirling Bêta vertical avec un refroidissement liquide et une chauffe avec un brûleur à gaz annulaire avec arrivée d air forcée

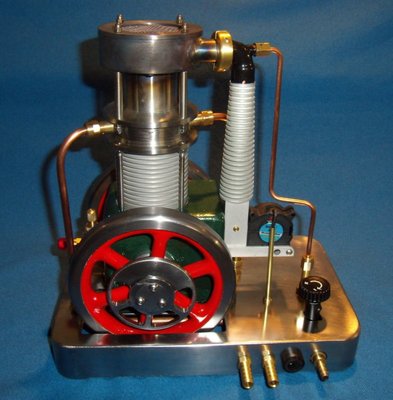

Stirling Beta 1.JPG
Stirling Beta 2.JPG

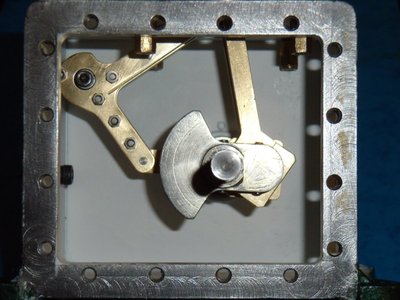

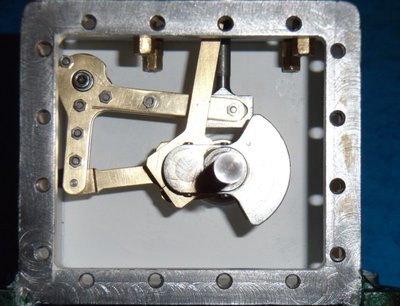

L intérieur du boîtier vert ;-)

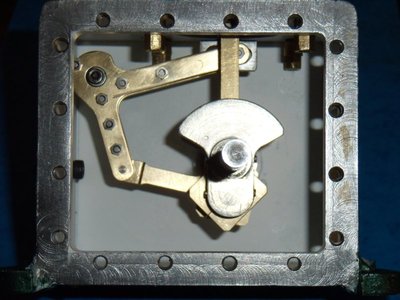

version 2 embiel 1.JPG
version 2 embiel 2.JPG
version 2 embiel 3.JPG

Il fonctionne bien mais j ai imaginé un principe de pressurisation qui ne marche pas
Bonne soirée .@+++.Henry.

Avatar du membre

gégé89
Messages : 1995
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: Stirling Béta Vertical

Message non lupar gégé89 » mer. 2 oct. 2019 08:17

:coucou:
tres beau moteur TOP :bravo ,je ne comprend pas comment le bruleur etant placé au dessus de la partie chaude ,chauffe celle ci ?? :roll:
une video s'impose jump

Avatar du membre

Pif
Messages : 2191
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: Stirling Béta Vertical

Message non lupar Pif » mer. 2 oct. 2019 08:42

:D bien l'bonjour!
Discutions de pros et fignoleurs
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

Zéphyrin
Messages : 2549
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 72
Contact :

Re: Stirling Béta Vertical

Message non lupar Zéphyrin » mer. 2 oct. 2019 09:04

c'est une belle réalisation comme toujours Henry, sûrement bien pensée, ça a l'air complexe, quelques explications sur les différentes parties seraient utiles...
Qu'y a t- il dans tous ces tuyaux ?
Sur un Stirling beta un embiellage rhombic n'est-il pas préférable ?

Avatar du membre

Auteur du sujet
minimotoriste
Messages : 1911
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 68

Re: Stirling Béta Vertical

Message non lupar minimotoriste » mer. 2 oct. 2019 09:52

Bonjour tout le monde
Merci le amis pour les compliments, vous me connaissez un peu et j aime que mes bidouilles soient présentables ,mais je préfère beaucoup plus que l on parle "technique"
gégé89 a écrit :comment le bruleur etant placé au dessus de la partie chaude ,chauffe celle ci ??

Le brûleur n est pas au dessus mais autour sur 25 mm de haut

La grille au dessus (en inox) sert a régler la combustion au mieux

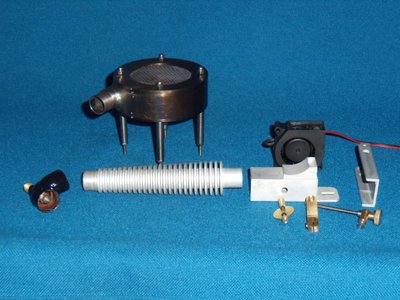

bruleur details.JPG

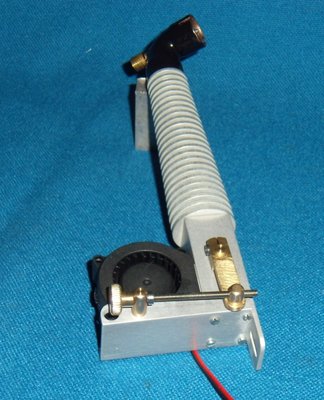

turbo monté.JPG

Le détail de la conception du brûleur
Zéphyrin a écrit :Qu'y a t- il dans tous ces tuyaux ?

De l eau pour les 2 gros du gaz pour le petit

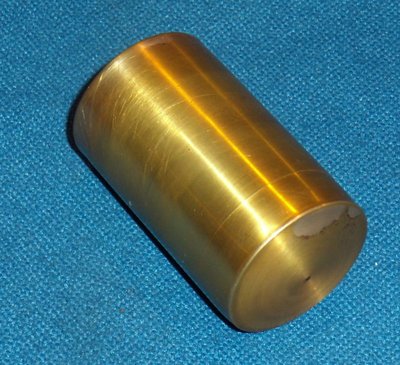

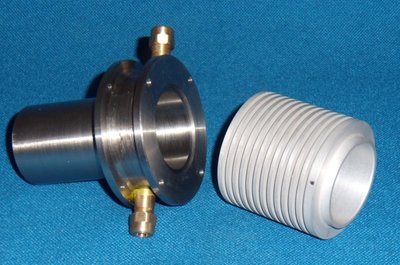

L ensemble des cylindres ou l on voit bien le refroidissement du cylindre déplaceur
Zéphyrin a écrit :un embiellage rhombic n'est-il pas préférable ?

Je souhaitais que cela tienne dans un petit espace ,mais aussi ce système d embiellage permet d avoir une course différente entre les 2 pistons (en modifiant la bielle de renvoi)

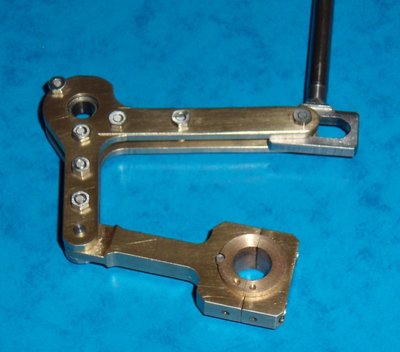

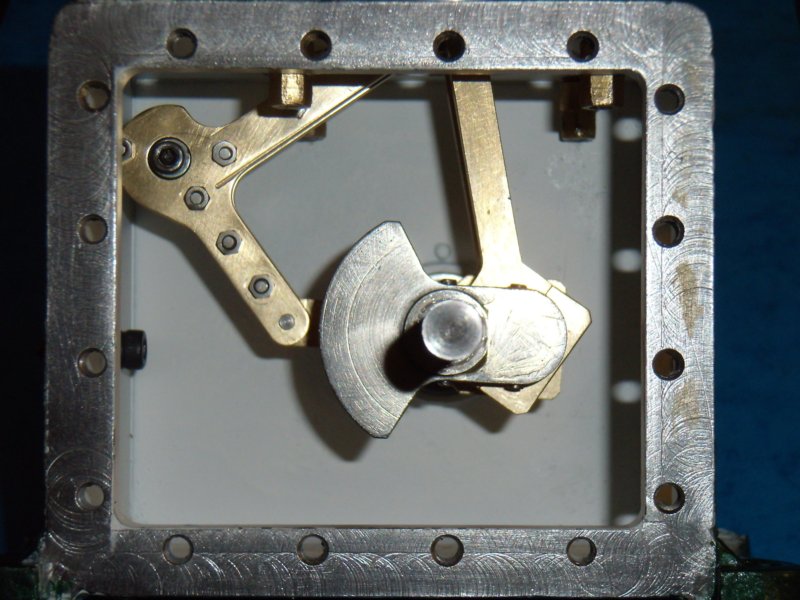

version 2 embiel deplaceur.JPG

Le rapport est de 1.5/1 ,au départ j avais fait 1/1 le moteur ne voulais pas démarrer
Et si j allais faire une petite vidéo :aie: https://www.youtube.com/watch?v=P7Yxgw5iTkY
Bonne journée .@+++.Henry.

Avatar du membre

vaperigord
Messages : 106
Enregistré le : jeu. 20 déc. 2018 22:40

Re: Stirling Béta Vertical

Message non lupar vaperigord » mer. 2 oct. 2019 21:43

:coucou:
magnifique objet :bravo très bien réalisé TOP
n'ayant pas encore fabriqué ce type de moteur,je n'en connait pas toutes les subtilité :?

Avatar du membre

bleubite
Messages : 66
Enregistré le : sam. 2 févr. 2019 09:39
Âge : 68

Re: Stirling Béta Vertical

Message non lupar bleubite » jeu. 3 oct. 2019 05:25

:bravo :bravo
Magnifique réalisation

Avatar du membre

gégé89
Messages : 1995
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 58

Re: Stirling Béta Vertical

Message non lupar gégé89 » jeu. 3 oct. 2019 18:21

:coucou:
c'est beau et ça tourne bien :bravo TOP
tu as du avoir le sommeil agité mdr :lol:

Avatar du membre

Auteur du sujet
minimotoriste
Messages : 1911
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 68

Re: Stirling Béta Vertical

Message non lupar minimotoriste » jeu. 3 oct. 2019 20:49

Bonsoir tout le monde
:MERCI: Les amis
gégé89 a écrit :tu as du avoir le sommeil agité mdr :lol:

Un peu ;-) mais heureusement que j ai de compte a rendre a personne vu le nombre de pièces que j'ai dû refaire (vilebrequin,bielles,renvoi,déplaceur ....)pour arriver a un fonctionnement correct jump raslebol
vaperigord a écrit :,je n'en connait pas toutes les subtilité :?

Si cela doit te rassurer et bien moi non plus :aie:
Bonne soirée .@+++.Henry.
