Moteur spécial stirling alpha-gamma

Stirling, Air chaud, Avaleur de flammes. Manson, Ericsson ...
Papy Yvon
Messages : 10
Enregistré le : lun. 26 oct. 2020 18:04

Moteur spécial stirling alpha-gamma

Message non lu par Papy Yvon »

Bonjour à tous,
Je suis nouveau et pourtant j'ai déjà quelques moteurs stirling à mon actif.
J'aimerais partager mon expérience avec vous
Mon dernier moteur est un peu particulier et ne rentre pas dans les catégories habituelles.
C'est en quelque sorte un alpha-gamma.
Il cumule les avantages des moteurs alpha et gamma sans en avoir les inconvénients.
Sa puissance est de l'ordre de 200mW à 1000tr/mn pour un cylindre chaud et un cylindre froid d'environ 1cm³.
(mesure par frein de prony à courant de Foucault).
Il actionne un alternateur fabriqué avec le moteur d'un disque dur.
J'ai ainsi pratiquement doublé la puissance de mes moteurs ayant cette cylindrée.
J'ai fait également des plans de celui-ci sous solvespace.
Une petite video :

https://youtu.be/d5Yw0wfMbTU

Si un tel moteur vous intéresse je suis à votre disposition: fonctionnement, plan ...
Une ancienne vue générale (avant amélioration). (sans les 2 bielles)
Haut

Avatar du membre
Malevthi
Administrateur du site
Messages : 4413
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: Moteur spécial stirling alpha-gamma

Message non lu par Malevthi »

Bonjour,
Belle réalisation, nos spécialistes des stirlings apprécierons ! :bravo
Et merci pour le partage. TOP
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
vilbrequin
Messages : 1098
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: Moteur spécial stirling alpha-gamma

Message non lu par vilbrequin »

Sympa comme réalisation et il tourne au poil TOP

Papy Yvon
Messages : 10
Enregistré le : lun. 26 oct. 2020 18:04

Re: Moteur spécial stirling alpha-gamma

Message non lu par Papy Yvon »

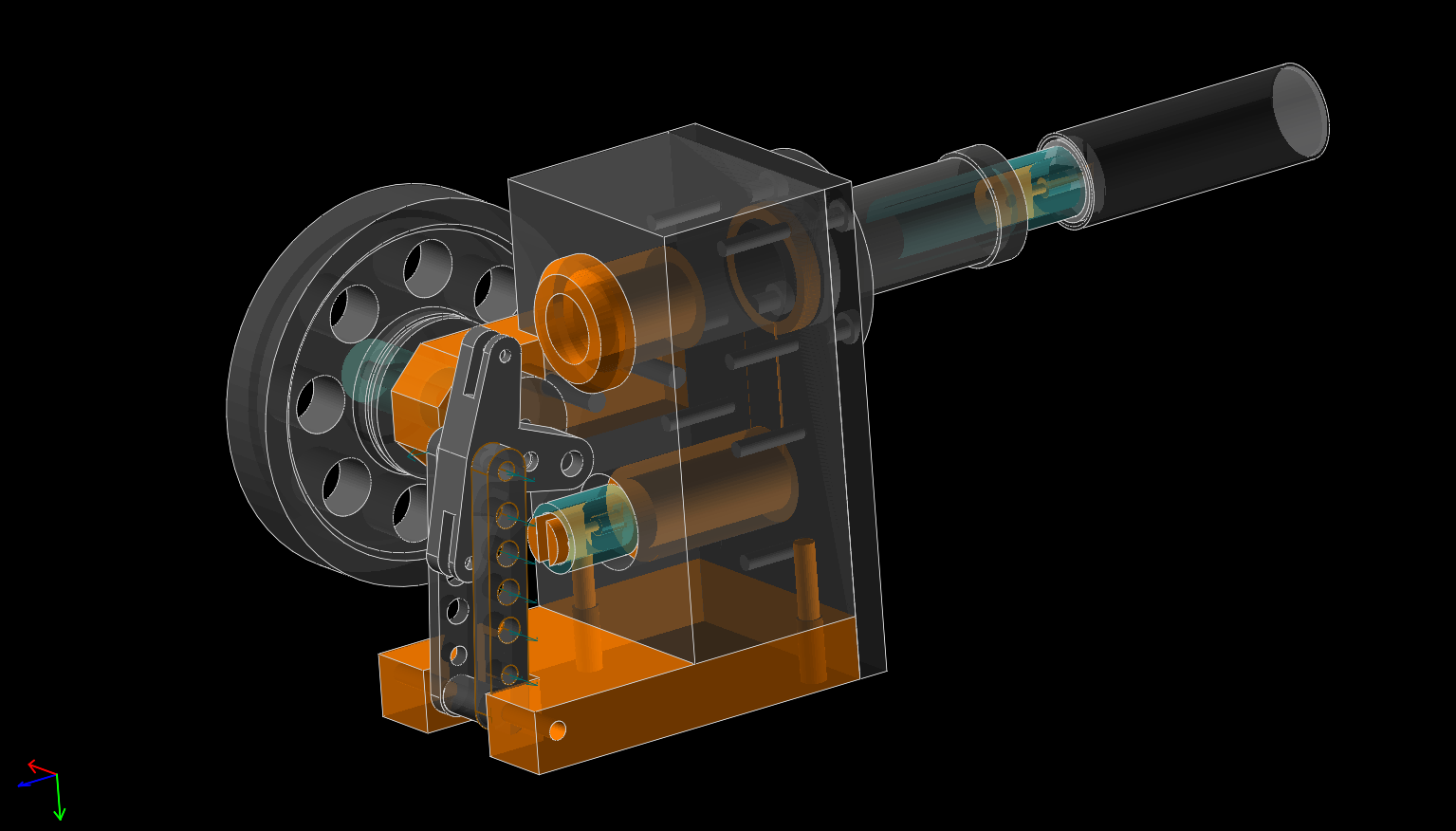

Voila une autre image du PAPY10
Le piston chaud et le déplaceur sont décalés pour une meilleur vision
Les bielles ne sont pas dessinées ainsi que les axes
Pour le voir dans n'importe quel position, j'ai un fichier HTML
Mais impossible de le fournir ici.

Papy Yvon
Messages : 10
Enregistré le : lun. 26 oct. 2020 18:04

Re: Moteur spécial stirling alpha-gamma

Message non lu par Papy Yvon »

D'autres photo
-Le PAAPY10 avec son refroidisseur

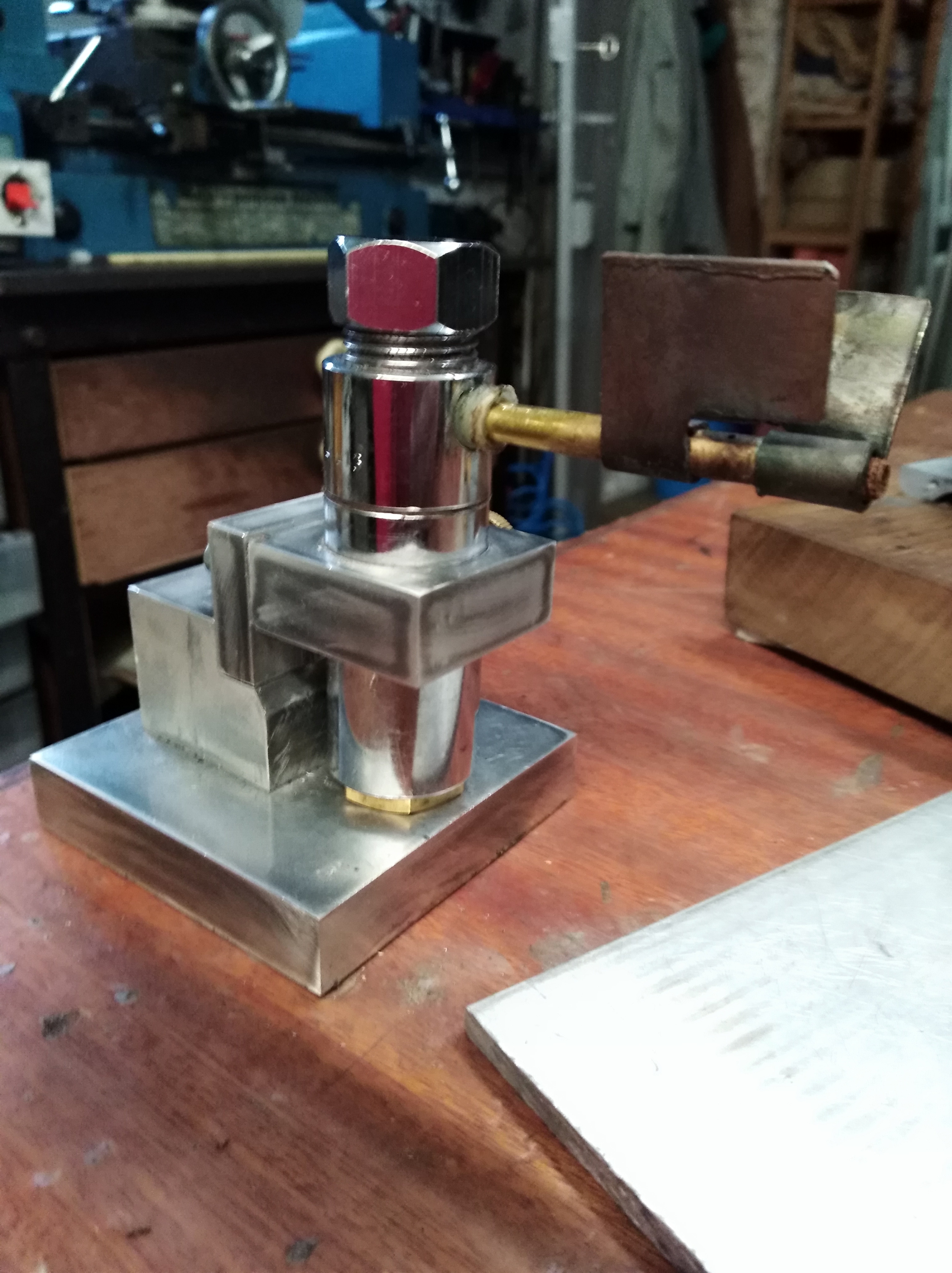

- le brûleur à alcool
- le frein de prony pour mesurer le couple
-
Fichiers joints

Avatar du membre
Zéphyrin
Messages : 2735
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Moteur spécial stirling alpha-gamma

Message non lu par Zéphyrin »

Pour le frein de Prony, j'avoue ne pas bien voir comment il se monte, ou sont les mâchoires par ex ?
quelques explications peut-être ?

Papy Yvon
Messages : 10
Enregistré le : lun. 26 oct. 2020 18:04

Re: Moteur spécial stirling alpha-gamma

Message non lu par Papy Yvon »

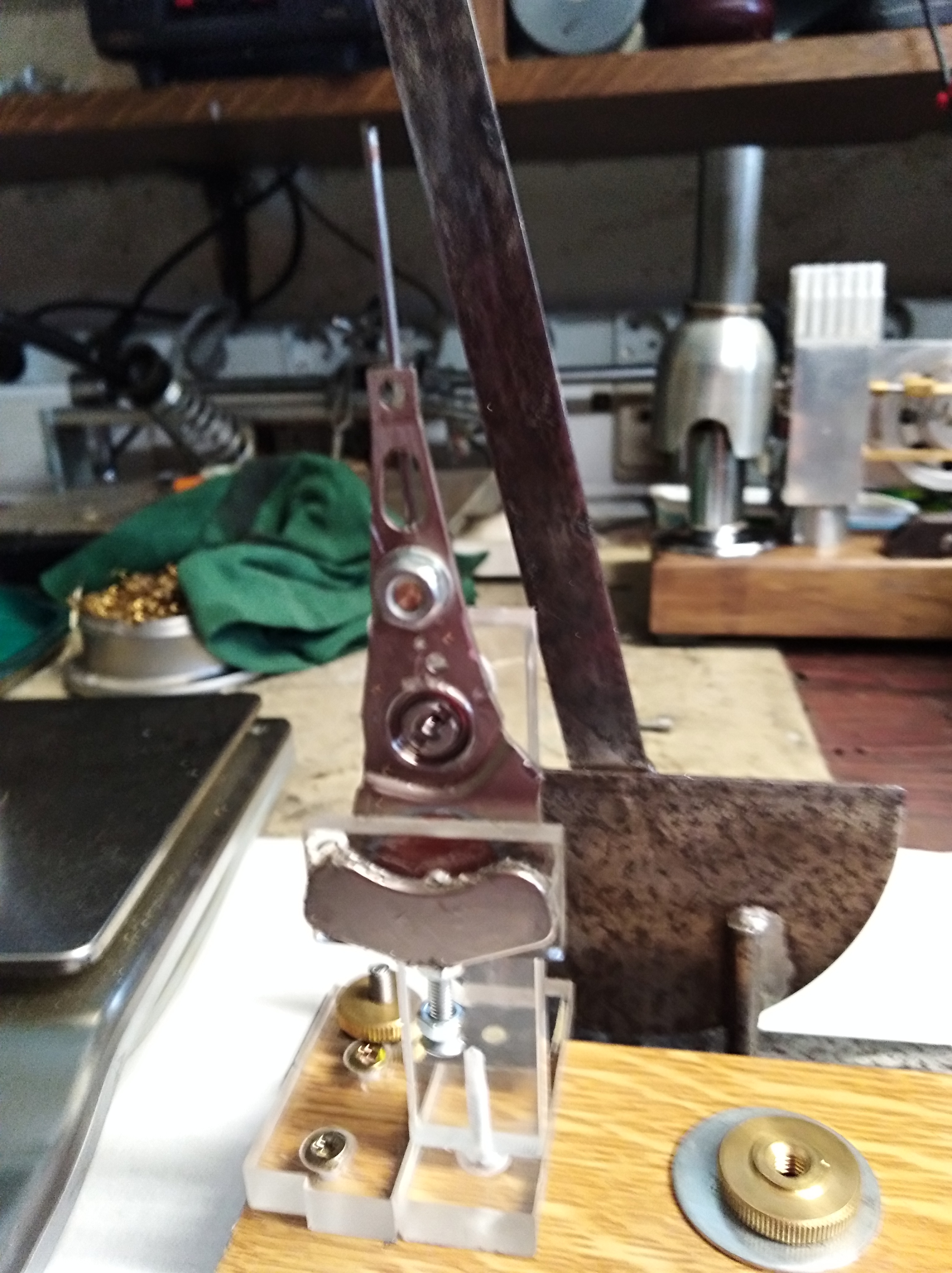

Le frein de prony est fait avec la tête d’un disque dur sur laquelle on colle un aimant prélevé également sur le disque dur.
Pas de mâchoires car j’utilise l’aimant comme frein par courant de Foucault.
On place l’axe du système dans l’axe de rotation du volant (en aluminium).
Plus on rapproche l’appareil du volant, plus le freinage est élevé et l'aiguille tourne. On mesure alors l’angle que prend l’aiguille avec la verticale.
Le couple vaut alors M.sin(angle) avec M le couple maximum quand l’angle passe à l’horizontale.
ON fait un tarage (calcul de M) avec une balance . Dans mon cas je mesure 4gr au bout d’un bras de levier de 60mm placé horizontalement soit
M= 9,81*0,004*0,06= 0,0024Nm
Pour un angle de rotation de 30° (sin (30=0,5), le couple est de 0,0012Nm
Si la vitesse du volant est 1000tr/min, la puissance sera P=6,28*1000/60*0,0012=0,126W
,

Papy Yvon
Messages : 10
Enregistré le : lun. 26 oct. 2020 18:04

Re: Moteur spécial stirling alpha-gamma

Message non lu par Papy Yvon »

Tarage
]
Mesure de l'angle
Fichiers joints

Avatar du membre
Zéphyrin
Messages : 2735
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: Moteur spécial stirling alpha-gamma

Message non lu par Zéphyrin »

c'est très ingénieux, c'est un freinage à induction en fait.
tu récupères la tête de lecture simplement pour avoir un levier sur roulements de bonne qualité tout fait ?
(Je ne sais pas comment se présente un disque dur dedans !)

Avatar du membre
minimotoriste
Messages : 2024
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: Moteur spécial stirling alpha-gamma

Message non lu par minimotoriste »

Bonjour Papy Yvon et tout le monde
welcome sur notre forum
Il est bien sympa ce moteur mais pourquoi le baptiser "Alpha-Gamma" ?? ,l embiellage est un triangle de "Ross" (embiellage joug) pour moi le plus près du déphase idéal TOP ?@+++.Henry.

Papy Yvon
Messages : 10
Enregistré le : lun. 26 oct. 2020 18:04

Re: Moteur spécial stirling alpha-gamma

Message non lu par Papy Yvon »

Bonjour,
Si tu regardes bien, tu verras que le déplaceur est couplé avec un piston, plutôt qu’un simple tige.
La section de ce piston est la même que la section du piston froid (comme un alpha). La section du dé placeur, elle est double. Grâce à cela je peux garder un déphasage de 90° tout en permettant un fonctionnement à température pas trop grande (à partir de 320). J’ai un autre moteur gamma classique ayant les mêmes caractéristiques (avec une simple tige coté déplaceur) qui fonctionne très bien mais avec un couple 2 fois plus petit.

Avatar du membre
gégé89
Messages : 2130
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: Moteur spécial stirling alpha-gamma

Message non lu par gégé89 »

:coucou:
tu pourrais nous mettre les plans ?? jump

Papy Yvon
Messages : 10
Enregistré le : lun. 26 oct. 2020 18:04

Re: Moteur spécial stirling alpha-gamma

Message non lu par Papy Yvon »

Bien sur
Voila les plans du Papy 10
Il manque les 2 vilebrequins

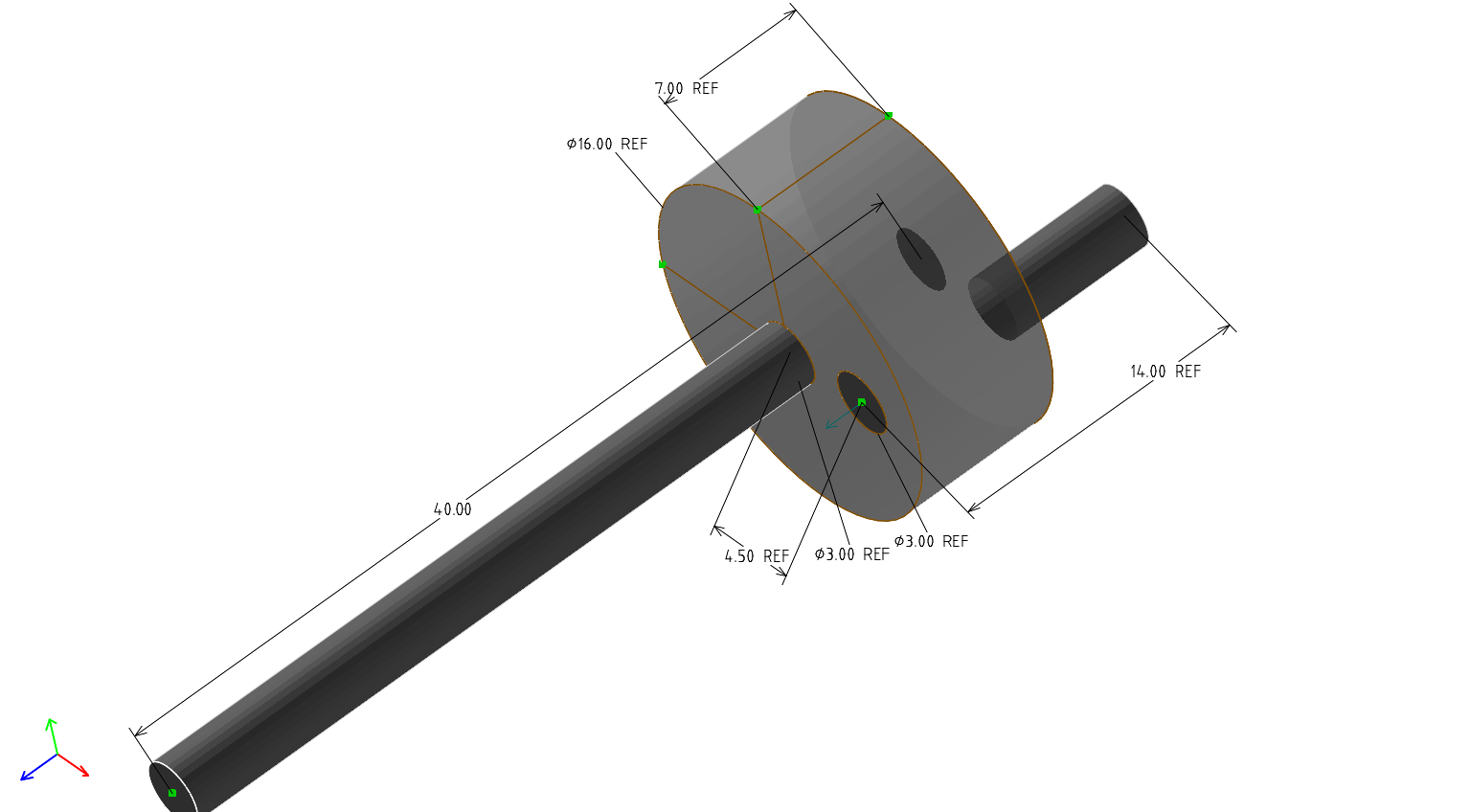

Piston chaud.png
. Les dimensions ont été mesurée pour que le piston et le dé placeur arrive presque en buté (mesuré avec un bout de plasticine)
Fichiers joints

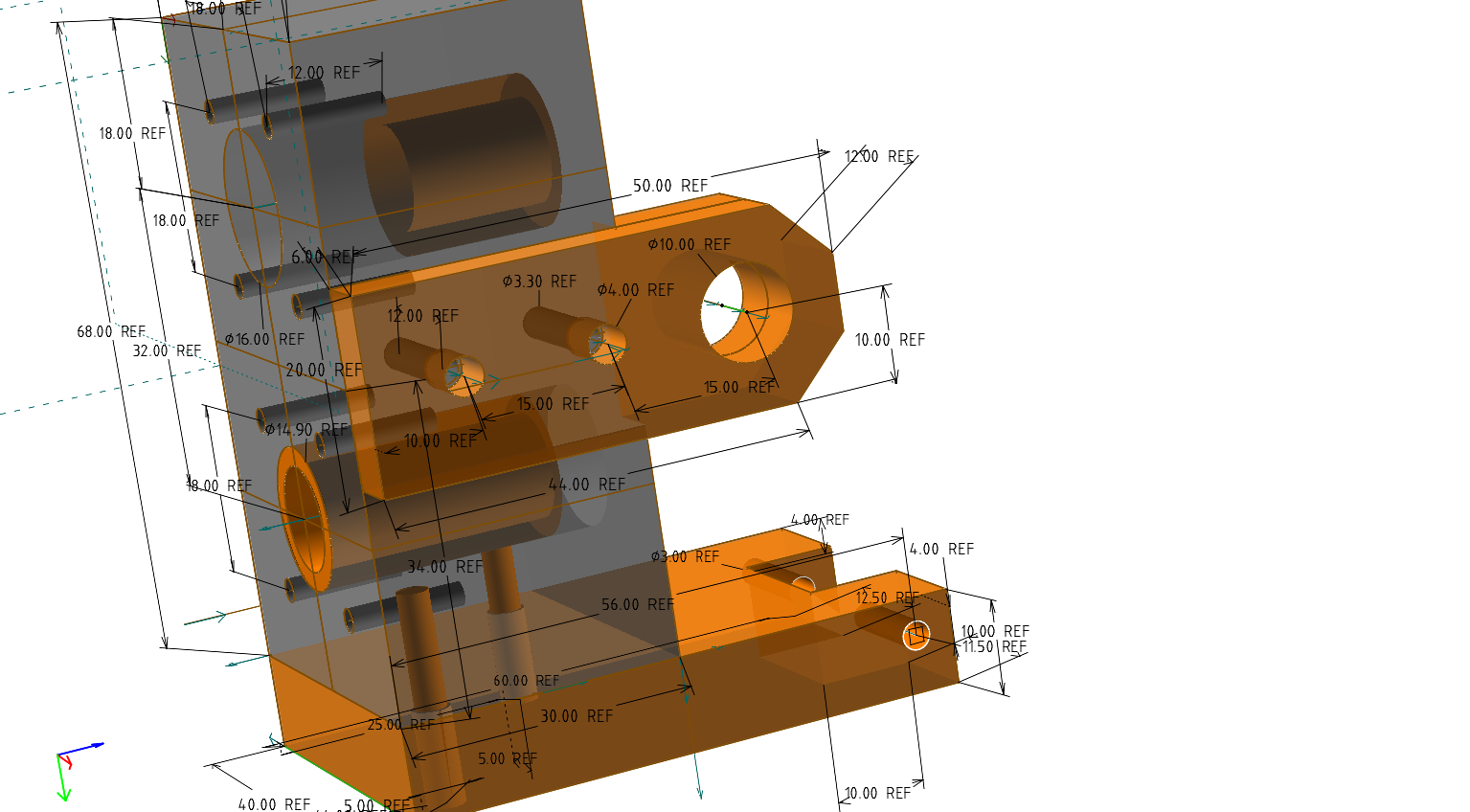

refroidisseur arriere .png

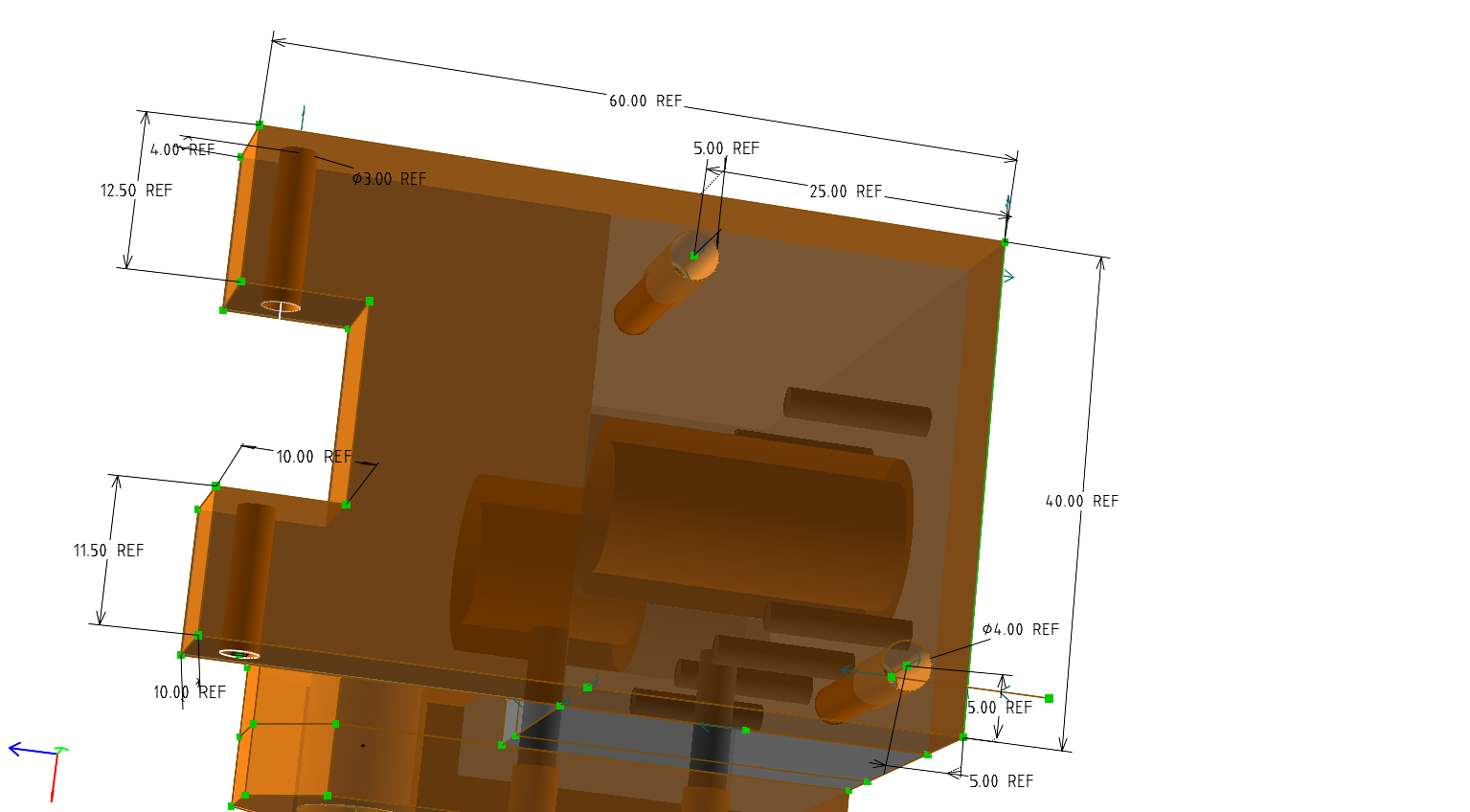

refroidisseur cote.png
serre culasse.png

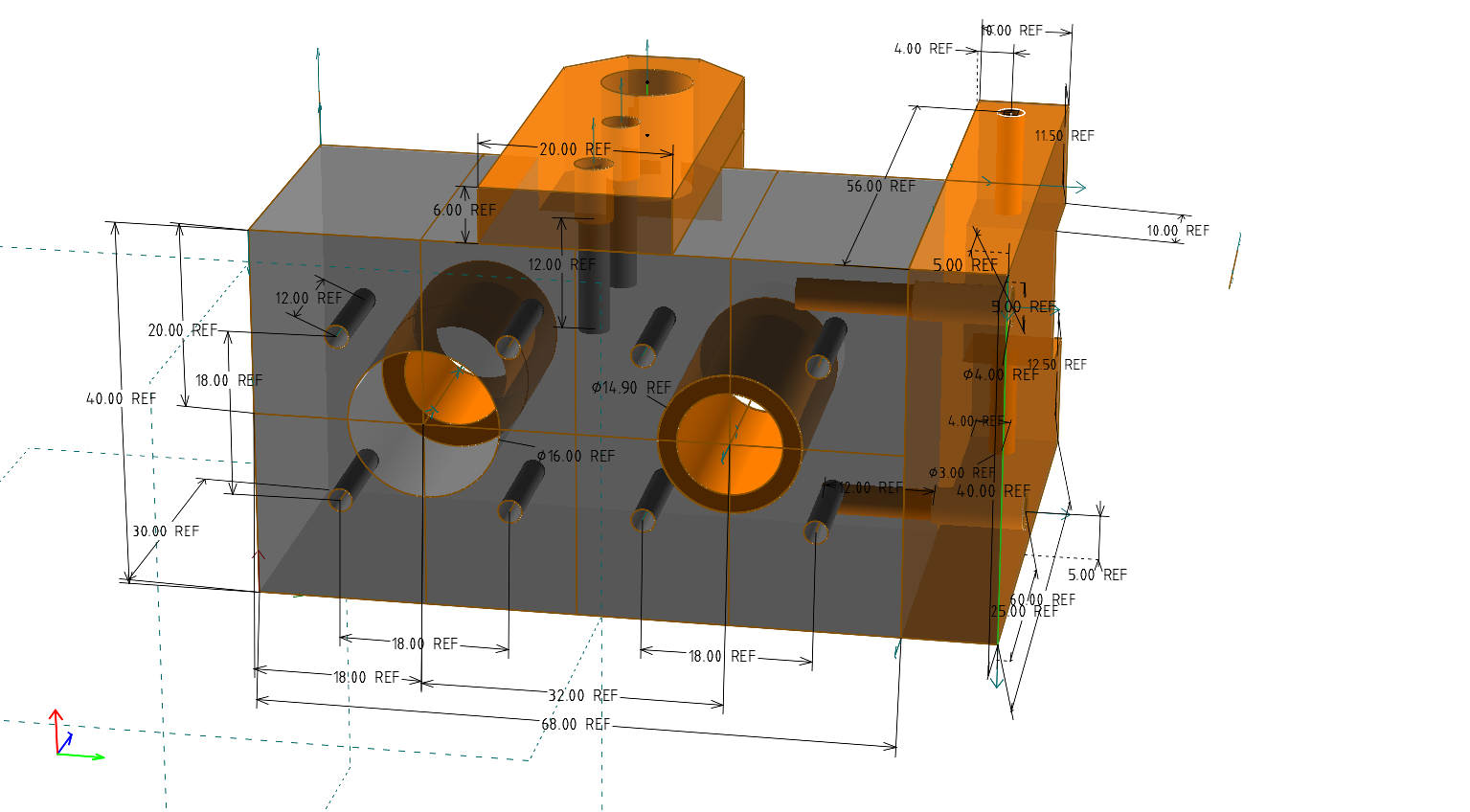

cylindre chaud.png

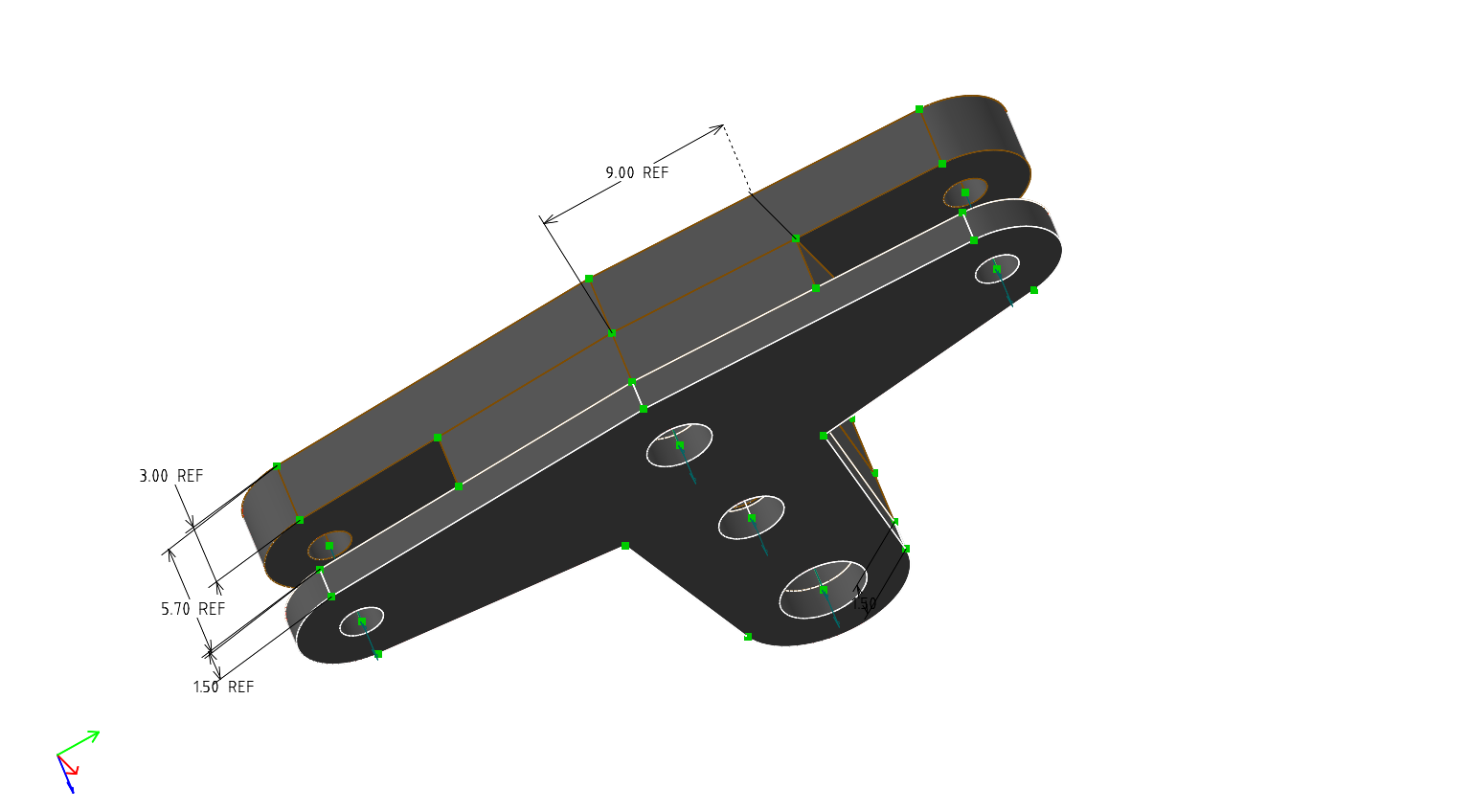

Guide Manivelle.png

Papy Yvon
Messages : 10
Enregistré le : lun. 26 oct. 2020 18:04

Re: Moteur spécial stirling alpha-gamma

Message non lu par Papy Yvon »

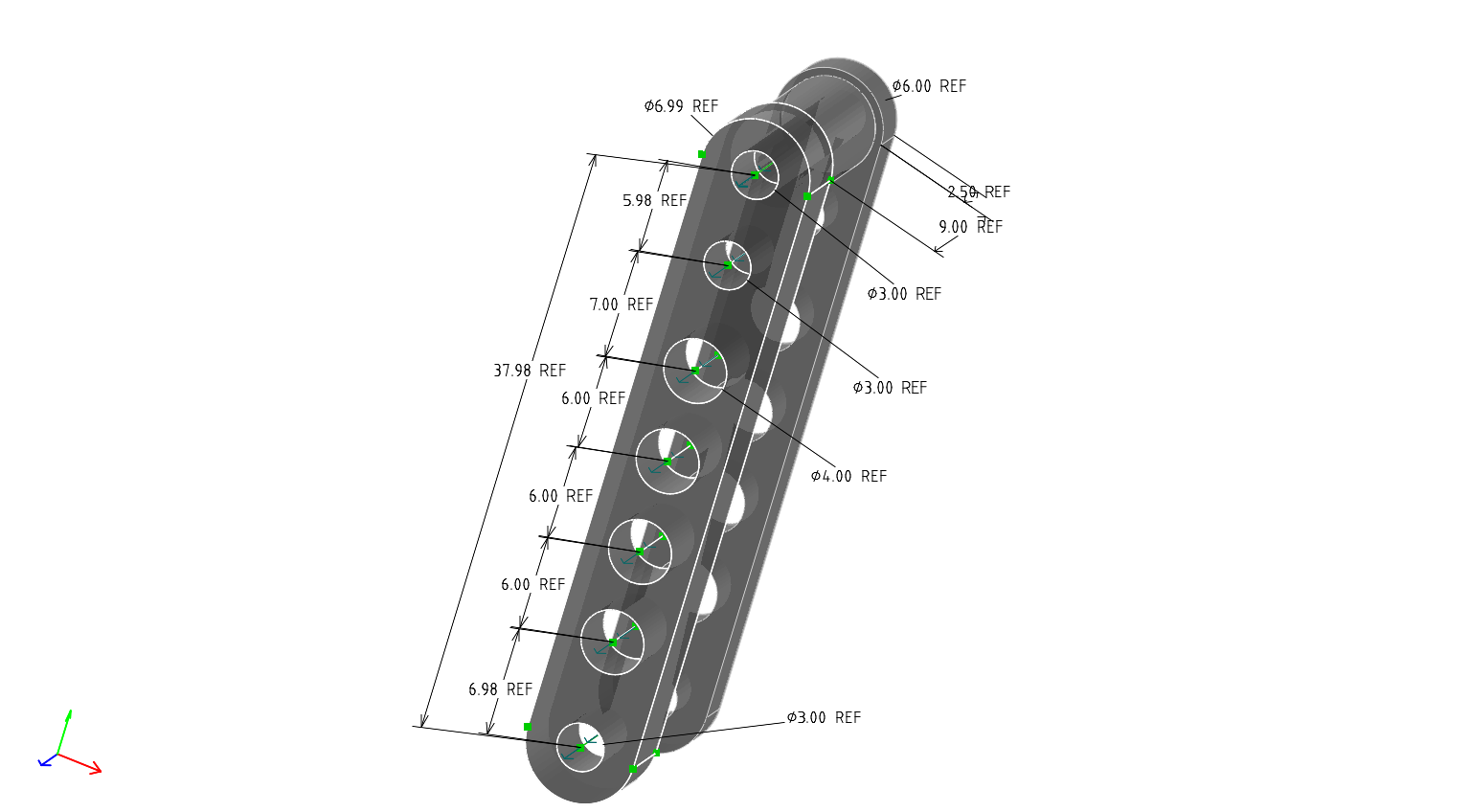

Suite de Papy 10
Fichiers joints

Papy Yvon
Messages : 10
Enregistré le : lun. 26 oct. 2020 18:04

Re: Moteur spécial stirling alpha-gamma

Message non lu par Papy Yvon »

piston froid.png
Piston froid
