Bielle et manomètres

[regis4446]

J’aime les objets se rapportant à notre passion, et devant certains je craque.

Voici une bielle de machine à vapeur datant de 1892 elle pèse 20kg, et fut sauvée du ferraillage.
Elle possède de belles pattes d’araignée et un joli graisseur.


















Un gros manomètre provenant du chantier naval de Saint-Nazaire, celui ou fut construit le paquebot France, le petit a côté a un Ø de 25mm.

[ZAPJACK]

Magnifique pièces, en effet
LeZap

[Malevthi]

Superbe et très intéressant
Merci pour ces photos !

[Roland]

Bonsoir a tous .
peut ont avoir des cotes sur la bielle , pour se rendre mieux compte , par exemple le diamètre maxi sur la longueur et celui des alésages?
En tous cas belle pièce et très bien mi en valeur

[Zéphyrin]

Magnifique bielle, on voit bien le serrage des coussinets, mais sur le pied de bielle je ne vois pas comment tourne la vis de serrage hexagonale dans son empreinte.

[regis4446]

Bonsoir a tous .
peut ont avoir des cotes sur la bielle , pour se rendre mieux compte , par exemple le diamètre maxi sur la longueur et celui des alésages?
En tous cas belle pièce et très bien mi en valeur

Elle mesure 1003 cm de long et son plus fort Ø au centre 50mm.
Les alésages font respectivement 40 et 50 mm de Ø.

Magnifique bielle, on voit bien le serrage des coussinets, mais sur le pied de bielle je ne vois pas comment tourne la vis de serrage hexagonale dans son empreinte.

Cette vis de serrage ne tourne qu’une fois la pièce carrée enlevée.
Cette dernière reposant dans le trou carré profond de 4 mm maxi, montage de l’une dans l’autre avec un peu de jeu si je me rappelle bien, son démontage pour restauration remonte à plus de vingt ans.
C'est surement une bielle horizontale.

[gégé89]

belle bete en effet

Elle mesure 1003 cm de long et son plus fort Ø au centre 50mm.

tu veux dire 1003 mm ...

[regis4446]

Oui, c'est bien cela, faudrait pas vieillir

[paterson]

Belles pièces !! J'adore ce matériel. Merci pour le partage.
J'ai aussi qques pièces de chaudières et màv; quand je n'aurai "rien à faire" , je ferai un petit inventaire.

[Zéphyrin]

Cette plaque est donc l'ancêtre de la rondelle frein à patte repliable, c'était quand même plus chic...mais pas facile à usiner.
Je suis étonné que tes manomètre aient l'air HS, j'ai aussi récupéré moi-aussi des vieux manomètres, mais je m'en sers, ils sont toujours en état de marche !
NB la petite chaudière et en tube de 32mm !

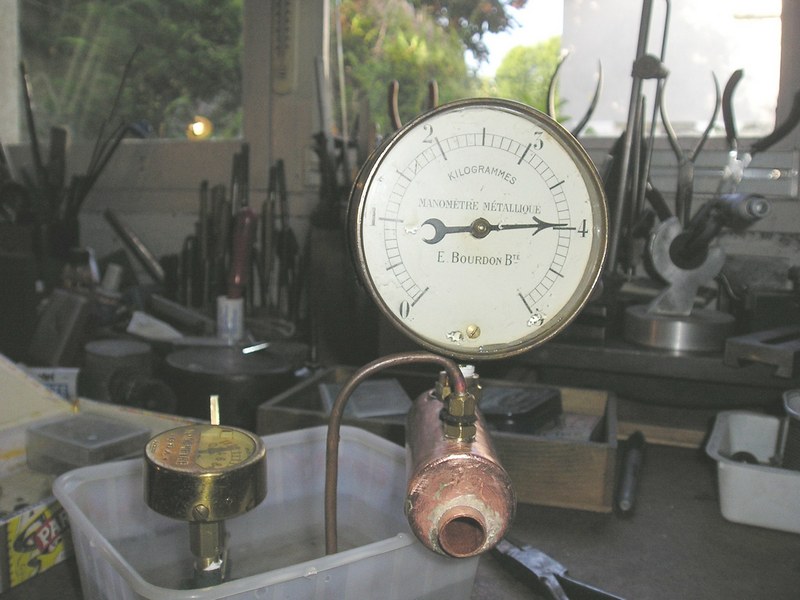

test chaudière (3)_R.JPG (94.18 Kio) Vu 9411 fois

[regis4446]

Ça fait plaisir de voir que je ne suis pas le seul à m’intéresser à ces vieux manos, et là en plus, il est encore en service.

Concernant les miens, pas de crainte, ils fonctionnent, j’avais bloqué le pignon avec du papier, et je me suis empressé de l’ôter ce matin, ce qui me permet de vous faire profiter de l’intérieur.

Son Ø est de 230 mm, le fond avec les marquages est émaillé, et j'adores la forme des aiguilles de ces vieux mano.
