table elevatrice hydraulique

[VALTO81]

Bonjour à tous .

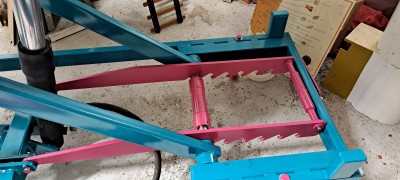

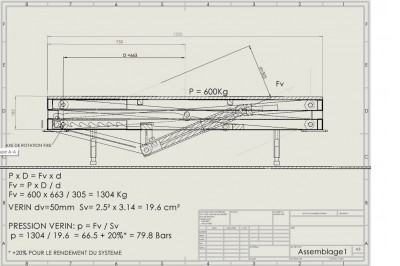

Comme je suis au début de la construction d une nouvelle loco en 7 ¼ , il m'a fallu calculer, dessiner et réaliser une table capable de supporter 600 kg de charge .
si ça peut aider certain d' entre vous c' est avec plaisir que je partage cette nouvelle aventure .

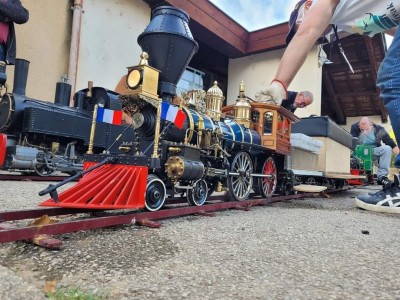

A bientôt pour la suite avec la construction de la loco qui sera la même que la 5 pouces mais en 7 ¼ .

a + Christian

[Zéphyrin]

c'est effectivement du lourd...en 7 1/4
surement super sympa à construire, veinard, mais bien trop lourd pour moi !

[VALTO81]

Bonjour à tous .
effectivement ça sera lourd , c' est pourquoi la table sera bien pratique pour charger à la bonne hauteur dans le véhicule .
A titre d' info , si ça intéresse des futur constructeur , le coût de revient est de 350 euros .
Je pense que usiner de grosses pièces pour la loco ça va m'occuper pas mal d'années .
A bientôt pour la suite .
a + Christian

[berola]

Bonsoir
Une 220 américaine même en 7 n'est pas aussi lourde que ça qu'il faille prévoir une table de 650 kg !
En 5 la mienne faisait une quarantaine de kg .

[VALTO81]

Oui je pense pas arriver à 600 kg mais le coup des matériaux reste quasiment le même .
et je voulais que quand la table est au plus haut soit 1m30 je ne voulais pas avoir la crainte de voir tout ça instable et de voir des années de travail parterre .
il se dit que certain grand constructeur avez négliger cette partie et leur loco en 7 ¼ aurez fini
embouti couchez sur le côté ,c'est un peu dommage !!!

a+ Christian

[berola]

Bien sûr !

[JCB 57]

Bonjour

En faisant des modifications pour assurer la stabilité et les dimensions est-il possible d'utiliser ce type d’élévateur ??
https://www.motea.com/fr/moto-pont-elev ... m9EALw_wcB

[berola]

L'important n'est pas tant la charge acceptée par la table élévatrice que le correct centrage de la charge et la hauteur atteinte .
Trop lourd , la table ne montera pas
Le moindre mauvais centrage peut conduire a un déséquilibre et a un basculement surtout si la structure est un peu faible .
Plus on monte , moins c'est stable .

[VALTO81]

Bonjour à tous .
quand on voit la vidéo ça me parait pas très stable pour soulever une moto .
De plus si tu force pour démonter un élément ça donne l'impression que la moto va basculer sur le côté .
pour ce qui concerne de modifier pour en faire une table de travail sa monte pas bien haut et de plus l' allonger pour obtenir 600 mm x 1500 comme la mienne me paraît pas adapté .
après c' est sur le prix est très intéressant .
si le prix d' achat plus le prix de la modif s' approche de 300 euros autant partir du début pour ne rien regretter a la fin .
a+ christian
