Décalage des perçages ?
Décalage des perçages ?
Bonjour ;
J'ais un p'tit problème avec mes perçages au tour
Quand je fais un perçage sur mon tour, la pièce dans le mandrin, j'utilise la poupée mobile avec un porte forets auto-serrant .
Je monte un foret à centrer ( j'en ais deux de diamètre différent ), je fais mon avant trou, je monte un foret (de marque Tivoly et neuf ) et ... quelque soit le diamètre du foret la sortie du perçage se trouve décalées ?
Je pansai à ma poupée mobile qui ne serait pas dans l'axe ?
Une idée ? Un conseille ?
J'ais un p'tit problème avec mes perçages au tour
Quand je fais un perçage sur mon tour, la pièce dans le mandrin, j'utilise la poupée mobile avec un porte forets auto-serrant .
Je monte un foret à centrer ( j'en ais deux de diamètre différent ), je fais mon avant trou, je monte un foret (de marque Tivoly et neuf ) et ... quelque soit le diamètre du foret la sortie du perçage se trouve décalées ?
Je pansai à ma poupée mobile qui ne serait pas dans l'axe ?
Une idée ? Un conseille ?
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
Re: Décalage des perçages ?
que veux tu dire par la "sortie du foret décalée "
tu veux dire que si tu retournes la pièce le trou n'est plus en face du foret?
tu veux dire que si tu retournes la pièce le trou n'est plus en face du foret?
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
Re: Décalage des perçages ?
Re bonjour ;
Bein oui
C'est grave docteur
Bein oui
C'est grave docteur
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
Re: Décalage des perçages ?
il 'est possible que ta poupée mobile soit désaxée, je ne connais pas ton tour mais en principe il y a une vis de réglage latérale qui permet l'alignement.
cordialement
jacky
cordialement
jacky
Re: Décalage des perçages ?
Bonsoir ;
Ok Jacky
Je regard demain
Ok Jacky
Je regard demain
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
Re: Décalage des perçages ?
Je n'osais pas imaginer que la contre-pointe n'est pas alignée...
C'est plutôt un problème de mandrin, qui ne sont pas toujours si précis que ça, ou de sa fixation sur la broche, en général tu auras plus de chance avec des pinces.
pour démarrer l'alésage, il faut dresser la face avec un outil ou au moins supprimer le petit téton du tronçonnage précedent, percer avec ta mèche à centrer, puis ton foret. si tu recherches une concentricité maximale, il faut aléser à l'outil, si le trou est profond, il est très difficile d'éviter une certaine conicité avec "nos" outillages.
C'est plutôt un problème de mandrin, qui ne sont pas toujours si précis que ça, ou de sa fixation sur la broche, en général tu auras plus de chance avec des pinces.
pour démarrer l'alésage, il faut dresser la face avec un outil ou au moins supprimer le petit téton du tronçonnage précedent, percer avec ta mèche à centrer, puis ton foret. si tu recherches une concentricité maximale, il faut aléser à l'outil, si le trou est profond, il est très difficile d'éviter une certaine conicité avec "nos" outillages.
Modifié en dernier par Zéphyrin le mar. 4 févr. 2014 20:50, modifié 1 fois.
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
Re: Décalage des perçages ?
YAPA de stress, c'est normal ou......anormal
Une mêche part TOUJOURS de travers pour 36 bonnes raisons
Pour éviter cela, si tu dois faire un trou passant de 6.00mm par exemple
Mêche à centrer puis 3.0mm puis 5.0mm puis fraise courte à 3 lèvres de 5.5mm puis mêche de 5.9mm et pour finir alésoir de 6H7
Et ton trou est impeccablement centré.
Dans le cas présent MêME si ta POUPéE est de traviole, le trou finis seras nickel+++ car la fraise courte travaillera comme un triple outil à aléser. toutefois, dans ce cas de figure le trou après passage de la fraise de 5.5mm auras peut être 5.6mm
MAIS seras parfaitement bien centré!!
C'est empirique mais efficace comme méthode
LeZap
Une mêche part TOUJOURS de travers pour 36 bonnes raisons
Pour éviter cela, si tu dois faire un trou passant de 6.00mm par exemple
Mêche à centrer puis 3.0mm puis 5.0mm puis fraise courte à 3 lèvres de 5.5mm puis mêche de 5.9mm et pour finir alésoir de 6H7
Et ton trou est impeccablement centré.
Dans le cas présent MêME si ta POUPéE est de traviole, le trou finis seras nickel+++ car la fraise courte travaillera comme un triple outil à aléser. toutefois, dans ce cas de figure le trou après passage de la fraise de 5.5mm auras peut être 5.6mm
MAIS seras parfaitement bien centré!!
C'est empirique mais efficace comme méthode
LeZap
Le diable est dans les détails (CAV737 - MECA5729 - FLNJ)
- paterson
- Messages : 4915
- Enregistré le : ven. 28 mai 2010 23:06
- Localisation : Tournefeuille (31)
- Contact :
Re: Décalage des perçages ?
+1
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
- maximus
- Messages : 2387
- Enregistré le : sam. 29 mai 2010 08:01
- Localisation : 94 Chennevières sur Marne
Re: Décalage des perçages ?
+1 également
Re: Décalage des perçages ?
Bonjour;
Merci à Tous pour vos réponses
Mais :
De Zéphyrin : pour démarrer l'alésage, il faut dresser la face avec un outil ou au moins supprimer le petit téton du tronçonnage précèdent, percer avec ta mèche à centrer
Oui, je fais comme ça.
De ZAPJACK ; Mêche à centrer puis 3.0mm puis 5.0mm puis fraise courte à 3 lèvres de 5.5mm puis mêche de 5.9mm et pour finir alésoir de 6H7
Et ton trou est impeccablement centré.
Le début idem ; Mèches de 3 et ensuite de 4 , 4,5 , 5,5 et 6 mm car je ne possède pas d' alésoir.
J'ais des fraises et je vais les utilisées ; Mais elles non que deux lèvres ?
Je dois avouer que je faisais des perçage sur 35 mm de profondeur, quand l'épaisseur d'une pièce n'était que de 6 mm , mais comme j'avai plusieur pièces à faire, j'ais voulu gagner de temps total
Merci à Tous pour vos réponses
Mais :
De Zéphyrin : pour démarrer l'alésage, il faut dresser la face avec un outil ou au moins supprimer le petit téton du tronçonnage précèdent, percer avec ta mèche à centrer
Oui, je fais comme ça.
De ZAPJACK ; Mêche à centrer puis 3.0mm puis 5.0mm puis fraise courte à 3 lèvres de 5.5mm puis mêche de 5.9mm et pour finir alésoir de 6H7
Et ton trou est impeccablement centré.
Le début idem ; Mèches de 3 et ensuite de 4 , 4,5 , 5,5 et 6 mm car je ne possède pas d' alésoir.
J'ais des fraises et je vais les utilisées ; Mais elles non que deux lèvres ?
Je dois avouer que je faisais des perçage sur 35 mm de profondeur, quand l'épaisseur d'une pièce n'était que de 6 mm , mais comme j'avai plusieur pièces à faire, j'ais voulu gagner de temps total
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- minimotoriste
- Messages : 2198
- Enregistré le : mer. 6 juin 2012 03:54
- Localisation : 82 castelsarrasin
Re: Décalage des perçages ?
Bonjour le PIF
Commencer un perçage à 3 pour finir à 6
Dans quelle matière tu as ce problème??
@+++.Henry.
Commencer un perçage à 3 pour finir à 6
Dans quelle matière tu as ce problème??
@+++.Henry.
Re: Décalage des perçages ?
Bonjour ;
Dans du Laiton
Je viens de faire une commande d'un ensemble de fraises ( même si ce n'est plus ou pas le saison ) chez Rc machines
Deux et quatre lèvres, avec taille en bout . Bon ou pas bon
Dans du Laiton
Je viens de faire une commande d'un ensemble de fraises ( même si ce n'est plus ou pas le saison ) chez Rc machines
Deux et quatre lèvres, avec taille en bout . Bon ou pas bon
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
Re: Décalage des perçages ?
En fait la fraise (Pour info, les meilleures sont de Wépion) qu'elle ait 1, 2, 3, 4 ou 6 lèvres tout le monde s'en f....
MAiS il est impératif quelle soit COURTE, pcq une fraise longue fléchit comme une mêche. Or une fraise courte ne bouge pa!!!!
A charge "raisonnable" bien sûr
LeZap
MAiS il est impératif quelle soit COURTE, pcq une fraise longue fléchit comme une mêche. Or une fraise courte ne bouge pa!!!!
A charge "raisonnable" bien sûr
LeZap
Le diable est dans les détails (CAV737 - MECA5729 - FLNJ)
Re: Décalage des perçages ?
Re bonjour;
Courtes elles sont les fraises, d' une longueur de 57 mm .
Le tour ; Un petit Seig C2
Pas de quoi se faire un infarctus
Courtes elles sont les fraises, d' une longueur de 57 mm .
Le tour ; Un petit Seig C2
Pas de quoi se faire un infarctus
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- geo habilis
- Messages : 232
- Enregistré le : mer. 9 juin 2010 21:22
- Localisation : Ille et Vilaine
Re: Décalage des perçages ?
Bonjour Pif
Je retient sans hésitation la méthode de Zapjack, mais je crois que ton tour a un réglage transversal de la poupée mobile, pour permettre le tournage conique entre pointe.
Par expérience il peut être très utile de vérifier l'alignement de tes deux poupées, fixe et mobile.
Je n'ai pas retrouvé les liens vers les sites "in english" qui explique les deux méthodes.
A suivre quelques photos de celle que j'ai utilisé sur mon TAIG, avec une réelle amélioration.
A adapter à ta machine et à ta métrologie.

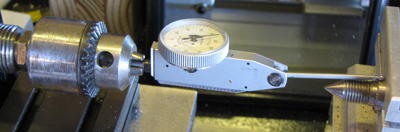

Là c'était un peu beaucoup quand même... Un micromètre fixé à la poupée fixe à gauche... le palpeur touche un cylindre de référence sur la poupée mobile à droite.
On tourne pour "palper le cylindre aux deux point horizontaux, de chaque côté.
On mesure la différence.
On déplace la poupée pour égaliser ; un petit marteau léger léger avec une tête plastique et c'est le grand bonheur .

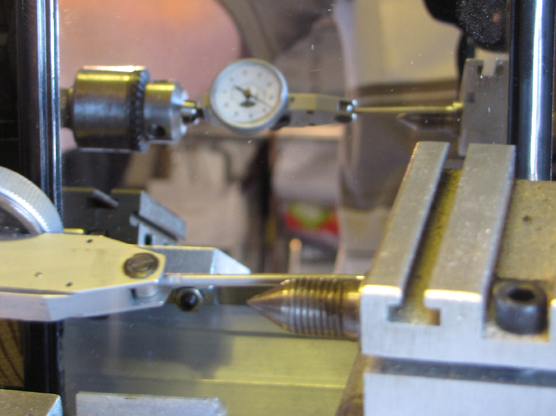

Attention au mandrin décentré comme écrit plus haut. Mieux vaut éviter le douteux ou l'approximatif. Un miroir pour éviter de ce casser les cervicales ; mais lecture inversée.
A+
Georges
Je retient sans hésitation la méthode de Zapjack, mais je crois que ton tour a un réglage transversal de la poupée mobile, pour permettre le tournage conique entre pointe.
Par expérience il peut être très utile de vérifier l'alignement de tes deux poupées, fixe et mobile.
Je n'ai pas retrouvé les liens vers les sites "in english" qui explique les deux méthodes.
A suivre quelques photos de celle que j'ai utilisé sur mon TAIG, avec une réelle amélioration.
A adapter à ta machine et à ta métrologie.
Là c'était un peu beaucoup quand même... Un micromètre fixé à la poupée fixe à gauche... le palpeur touche un cylindre de référence sur la poupée mobile à droite.
On tourne pour "palper le cylindre aux deux point horizontaux, de chaque côté.
On mesure la différence.
On déplace la poupée pour égaliser ; un petit marteau léger léger avec une tête plastique et c'est le grand bonheur .
Attention au mandrin décentré comme écrit plus haut. Mieux vaut éviter le douteux ou l'approximatif. Un miroir pour éviter de ce casser les cervicales ; mais lecture inversée.
A+
Georges
Si la vie te donne un citron fait de la limonade.
