Bonjour ;

J'ais un p'tit problème avec mes perçages au tour
Quand je fais un perçage sur mon tour, la pièce dans le mandrin, j'utilise la poupée mobile avec un porte forets auto-serrant .
Je monte un foret à centrer ( j'en ais deux de diamètre différent ), je fais mon avant trou, je monte un foret (de marque Tivoly et neuf ) et ... quelque soit le diamètre du foret la sortie du perçage se trouve décalées ?
Je pansai à ma poupée mobile qui ne serait pas dans l'axe ?
Une idée ? Un conseille ?

que veux tu dire par la "sortie du foret décalée "
tu veux dire que si tu retournes la pièce le trou n'est plus en face du foret?

Re bonjour ;

Bein oui
C'est grave docteur

il 'est possible que ta poupée mobile soit désaxée, je ne connais pas ton tour mais en principe il y a une vis de réglage latérale qui permet l'alignement.
cordialement
jacky

Bonsoir ;
Ok Jacky
Je regard demain

Je n'osais pas imaginer que la contre-pointe n'est pas alignée...
C'est plutôt un problème de mandrin, qui ne sont pas toujours si précis que ça, ou de sa fixation sur la broche, en général tu auras plus de chance avec des pinces.
pour démarrer l'alésage, il faut dresser la face avec un outil ou au moins supprimer le petit téton du tronçonnage précedent, percer avec ta mèche à centrer, puis ton foret. si tu recherches une concentricité maximale, il faut aléser à l'outil, si le trou est profond, il est très difficile d'éviter une certaine conicité avec "nos" outillages.

YAPA de stress, c'est normal ou......anormal
Une mêche part TOUJOURS de travers pour 36 bonnes raisons
Pour éviter cela, si tu dois faire un trou passant de 6.00mm par exemple
Mêche à centrer puis 3.0mm puis 5.0mm puis fraise courte à 3 lèvres de 5.5mm puis mêche de 5.9mm et pour finir alésoir de 6H7
Et ton trou est impeccablement centré.
Dans le cas présent MêME si ta POUPéE est de traviole, le trou finis seras nickel+++ car la fraise courte travaillera comme un triple outil à aléser. toutefois, dans ce cas de figure le trou après passage de la fraise de 5.5mm auras peut être 5.6mm
MAIS seras parfaitement bien centré!!
C'est empirique mais efficace comme méthode
LeZap

Bonjour;

Merci à Tous pour vos réponses
Mais :
De Zéphyrin : pour démarrer l'alésage, il faut dresser la face avec un outil ou au moins supprimer le petit téton du tronçonnage précèdent, percer avec ta mèche à centrer

Oui, je fais comme ça.
De ZAPJACK ; Mêche à centrer puis 3.0mm puis 5.0mm puis fraise courte à 3 lèvres de 5.5mm puis mêche de 5.9mm et pour finir alésoir de 6H7
Et ton trou est impeccablement centré.

Le début idem ; Mèches de 3 et ensuite de 4 , 4,5 , 5,5 et 6 mm car je ne possède pas d' alésoir.
J'ais des fraises et je vais les utilisées ; Mais elles non que deux lèvres ?

Je dois avouer que je faisais des perçage sur 35 mm de profondeur, quand l'épaisseur d'une pièce n'était que de 6 mm , mais comme j'avai plusieur pièces à faire, j'ais voulu gagner de temps total

Bonjour le PIF
Commencer un perçage à 3 pour finir à 6
Dans quelle matière tu as ce problème??
@+++.Henry.

Bonjour ;

Dans du Laiton

Je viens de faire une commande d'un ensemble de fraises ( même si ce n'est plus ou pas le saison ) chez Rc machines
Deux et quatre lèvres, avec taille en bout . Bon ou pas bon

En fait la fraise (Pour info, les meilleures sont de Wépion) qu'elle ait 1, 2, 3, 4 ou 6 lèvres tout le monde s'en f....
MAiS il est impératif quelle soit COURTE, pcq une fraise longue fléchit comme une mêche. Or une fraise courte ne bouge pa!!!!
A charge "raisonnable" bien sûr
LeZap

Re bonjour;

Courtes elles sont les fraises, d' une longueur de 57 mm .
Le tour ; Un petit Seig C2
Pas de quoi se faire un infarctus

Bonjour Pif
Je retient sans hésitation la méthode de Zapjack, mais je crois que ton tour a un réglage transversal de la poupée mobile, pour permettre le tournage conique entre pointe.
Par expérience il peut être très utile de vérifier l'alignement de tes deux poupées, fixe et mobile.
Je n'ai pas retrouvé les liens vers les sites "in english" qui explique les deux méthodes.
A suivre quelques photos de celle que j'ai utilisé sur mon TAIG, avec une réelle amélioration.
A adapter à ta machine et à ta métrologie.

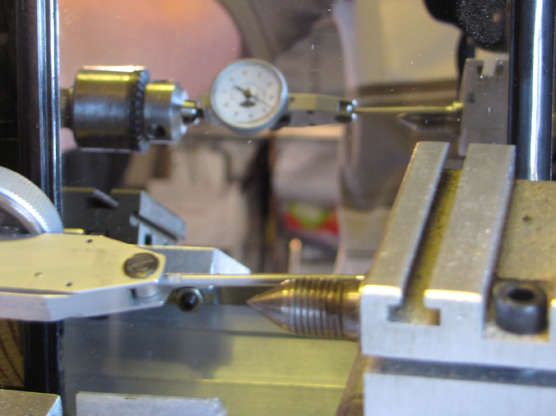

Là c'était un peu beaucoup quand même... Un micromètre fixé à la poupée fixe à gauche... le palpeur touche un cylindre de référence sur la poupée mobile à droite.
On tourne pour "palper le cylindre aux deux point horizontaux, de chaque côté.
On mesure la différence.
On déplace la poupée pour égaliser ; un petit marteau léger léger avec une tête plastique et c'est le grand bonheur .
Attention au mandrin décentré comme écrit plus haut. Mieux vaut éviter le douteux ou l'approximatif. Un miroir pour éviter de ce casser les cervicales ; mais lecture inversée.
A+
Georges
