achat de fraises module,quel module?

Posté : mar. 5 déc. 2017 17:06
par actinos76
bonjour,
ma nouvelle lubie est de tenter la taille d'engrenages pouvant être utilisé en modélisme.
vu que je n'y connait rien je me demande quel module choisir dans ce domaine,d'après ce que j'ai pu voir le module 0,6 semble être courant en modélisme mais moins simple à trouver à bas prix (en chine par exemple).le module 1 semble être lui beaucoup plus simple à trouver à bas cout.
par contre forcément ça change le diamètre minimum nécessaire pour réaliser un engrenage de 15 dents par exemple,y'a t'il un tableau ou on pourrait trouver le diamètre que la piéce doit faire pour y tailler un pignon?
par exemple: je veux faire un pignon de 17 dents avec un module de 1 = quel diamètre doit faire l'arbre ?
j'ai trouvé toute sorte de calcul savants avec des formules bizaroïde qui me rappelle les crises d'angoise que je faisait à chaque fois qu'un prof avait eu la mauvaise idée de remplacer les chiffres d'une opération par des lettres mdr

merci d'avance,vincent.

Re: achat de fraises module,quel module?

Posté : mar. 5 déc. 2017 17:52
par minimotoriste
:coucou: Vincent et tout le monde
actinos76 a écrit :ma nouvelle lubie

pour une lubie c est une lubie :shock: tailler des engrenages vu le prix et le matériel nécessaire pour arriver a tes fins c est bien plus simple de les acheter tout fait ;-) comme ici
https://www.tridistribution.fr/fr/spur- ... ule-1.html
sur cette doc tu as toutes les dimensions "y a plus qu a" .@+++.Henry.

Re: achat de fraises module,quel module?

Posté : mar. 5 déc. 2017 17:56
par Malevthi

Re: achat de fraises module,quel module?

Posté : mar. 5 déc. 2017 19:38
par metal89
charger le doc "pompes à engrenages" en milieu de page, il y a des infos sur le sujet des engrenages droits
http://www.vapeuretmodelesavapeur.com/telechargements2/index.html
pour les tailler il faut un dispositif diviseur. Pour l'amateur modéliste le dispositif suivant est souvent indiqué
[url]http://www.arceurotrade.co.uk/Catalogue/Collets/5C-Fixtures/Stevensons-5C-Indexing-Head-with-ER32-Nut-and-Adaptor
[/url]
dès que le nombre de dents augmente cela devient vite très pénible et il faut la concentration d'un moine zen pour ne pas se tromper.
A défaut d'être rentable c'est intellectuellement intéressant. Mieux vaut démarrer avec du rond d'alu car au début les risques d'erreur sont assez élevés. Une fois le coup de main pris le plus simple est d'usiner des barreaux complets de 250 à 300mm de long dans les valeurs courantes, de les marquer (module, nbe de dents) et de les saucissonner à la demande ; c'est à peine plus long que de faire juste un seul engrenage.

Re: achat de fraises module,quel module?

Posté : mar. 5 déc. 2017 20:32
par gégé89
:coucou:
actinos76 a écrit :par exemple: je veux faire un pignon de 17 dents avec un module de 1 = quel diamètre doit faire l'arbre ?

facile mdr le Ø ext =le Ø primitif + 2x le module
Ø primitif= nombre de dents x le module ( Zxm ) 17x1=17
Ø ext= 17 + 2x1=19 :bravo

Re: achat de fraises module,quel module?

Posté : mar. 5 déc. 2017 20:46
par actinos76
merci pour vos réponses ;-)
mdr...oui vu sous cet angle la c'est une lubie qui coute cher mdr
mais bon....le plaisir est de faire soit même tout en apprenant,c'est clair que vu le prix d'un engrenage de 12 dents module 1 j'aurais plus vite fait de l'acheter tout fait. mais en ayant le matériel à dispo + le savoir faire on a sous la main de quoi faire ce dont on a besoin sur le moment,sans devoir attendre la saint glinglin pour être livré et pas besoin de payer 8 balles de FDP à chaque fois qu'on a besoin du fameux pignon qu'il nous manque.
en fait ça ne m'a pas couté si cher,j'ai juste acheté ça--> https://www.rdgtools.co.uk/cgi-bin/sh00 ... ml#SID=487
j'avais déjà une petite table rotative et je vais bidouiller un systéme pour y ajouter les disques (c'est en cours de réflexion),il me restera donc à choisir le module idéal pour la passion qui nous réuni qui est le module....? mdr
@+,vincent.

Ajouté 1 minute 44 secondes après :
gégé89 a écrit ::coucou:
actinos76 a écrit :par exemple: je veux faire un pignon de 17 dents avec un module de 1 = quel diamètre doit faire l'arbre ?

facile mdr le Ø ext =le Ø primitif + 2x le module
Ø primitif= nombre de dents x le module ( Zxm ) 17x1=17
Ø ext= 17 + 2x1=19 :bravo

ah merci gégé,t'es champion du monde! (et des environs) :bravo
en fait c'est tout c..

Re: achat de fraises module,quel module?

Posté : mer. 6 déc. 2017 00:46
par Zéphyrin
Mais il n'y a pas besoin d'acheter des fraises modules, il suffit de meuler un outil au profil de la denture (du creux plutôt!) et ça marche très bien, même dans du bronze dur. Il faut aussi une fraiseuse avec son diviseur...



Re: achat de fraises module,quel module?

Posté : mer. 6 déc. 2017 09:58
par actinos76
Zéphyrin a écrit :Mais il n'y a pas besoin d'acheter des fraises modules, il suffit de meuler un outil au profil de la denture (du creux plutôt!) et ça marche très bien, même dans du bronze dur. Il faut aussi une fraiseuse avec son diviseur...

c'est clair que ça a l'air de bien marcher effectivement,mais je ne suis pas sur du tout d'avoir le talent d'affuteur requis pour cet exercice.
il n'empêche que l'idée est intéressante...un pignon à refaire en urgence peut être une bonne occasion de se lancer.
@+,vincent.

Re: achat de fraises module,quel module?

Posté : mer. 6 déc. 2017 11:32
par paterson
Tout à fait d'accord avec François TOP .
On peut aussi faire des roues à cliquet avec un profil d'outil différent et des pignons d'horlogerie qui sont différents des pignons de mécanique.

Re: achat de fraises module,quel module?

Posté : mer. 6 déc. 2017 12:36
par actinos76
paterson a écrit :Tout à fait d'accord avec François TOP .
On peut aussi faire des roues à cliquet avec un profil d'outil différent et des pignons d'horlogerie qui sont différents des pignons de mécanique.

oui tout à fait...tout est possible,tout est réalisable;c'est le jeu de la vie mdr
https://youtu.be/IKLZA4IQ3aQ

finalement devant tant d'incertitude j'ai acheté un module de 0,8.... pile poil entre le module de 0,6 et celui de 1 :bravo

Re: achat de fraises module,quel module?

Posté : mer. 6 déc. 2017 12:55
par Zéphyrin
Dépanner en urgence, je ne suis pas sûr, j'ai oublié de dire que ça prend du temps aussi !
Je reconnais qu'on trouve toutes les roues dentées à des prix très modiques si on cherche un peu sur le Net...

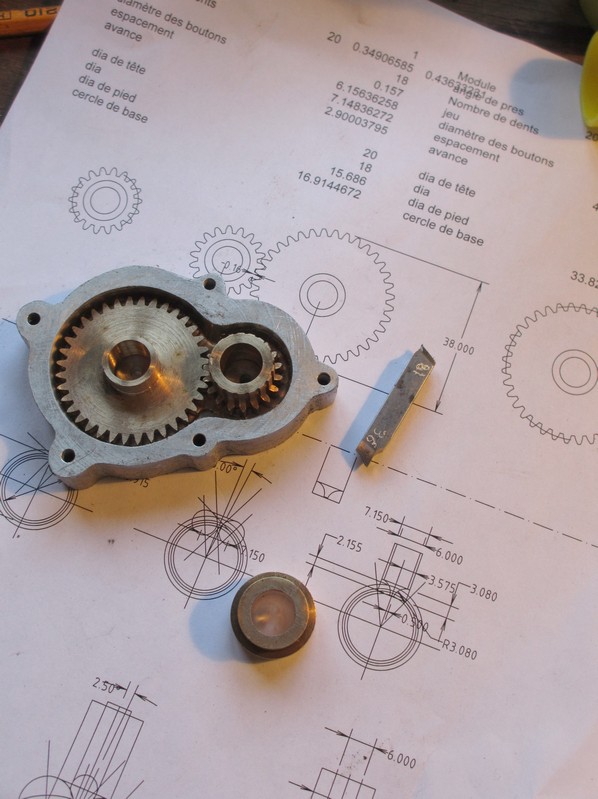

le profil n'est pas si compliqué à meuler sur un barreau HSS, je le dessine avec TCad, le colle sur le barreau, ébauche au plus près à la meule blanche sur le touret, et fignole à la mini meule à a dremel. Il me faut une loupe maintenant...il faut en principe laisser 1/2 du trait dessiné, mais la précision n'est pas si vitale, les engrenages tournent parfaitement !
le dessin du profil ne nécessite que le module et le nombre de dents (et l'angle de pression, normalisé à 20°).

on peut faire aussi un outil sans profil, simplement 5 à 6 dents de 40°, qui vaut pour toutes les tailles de roues du même module : 1 outil par module !
http://www.metallmodellbau.de/GEAR-CUTTING.php
