Butée réglables sur ma fraiseuse X2

Avatar du membre

Auteur du sujet
jpvap54
Messages : 415
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 69

Butée réglables sur ma fraiseuse X2

Message non lupar jpvap54 » dim. 8 juil. 2018 18:31

Bonjour à tous !
Je viens de monter des butées réglables sur l'axe X de ma petite Chinoise X2
Du vite fait pas trop mal fait ( C'est juste mon avis ) :lol:
Je voulais le faire depuis ----- quelques années et comme à la retraite, les années
passent aussi vite que les jours de la semaine :aie: C’était toujours remis à plus
tard ! :nul:

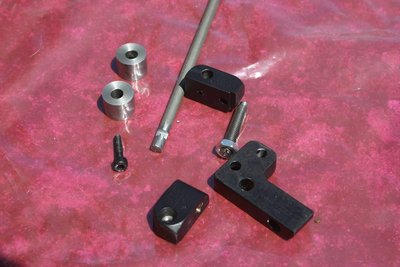

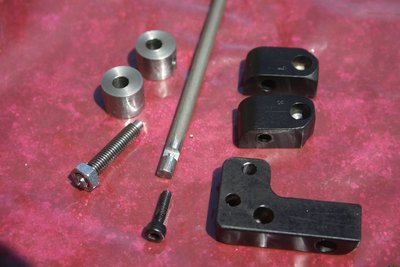

Une pièce fixée à la place du lamentable index du réglet de la table ( que j'avais
rapidement remplacé ) Une barre diam- 6 avec un méplat ( Récupérée sur une
fermeture de porte d'armoire Deux pièces en acier étiré de 16 X 12 servant à fixer
la tringle porte butées sur la table Et les deux butées en rond acier tourné !
Quelques trous taraudés dans la machines, les vis qui vont bien et le tour était
joué ! TOP

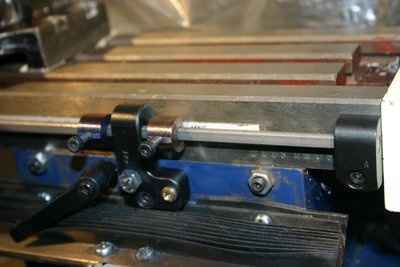

Ci joint quelques photos !
Bonne soirée à tous ( Au frais de préférence jump )!
Fichiers joints
IMG_1451 [800x600].JPG
IMG_1450 [800x600].JPG
IMG_1449 [800x600].JPG
IMG_1452 [800x600].JPG

Avatar du membre

Malevthi
Administrateur du site
Messages : 4041
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 54

Re: Butée réglables sur ma fraiseuse X2

Message non lupar Malevthi » lun. 9 juil. 2018 09:21

:coucou:
Voila du bon boulot qui devrait en inspirer certains ! :bravo
Le vrai trésor, c'est de transmettre.

Avatar du membre

maximus
Messages : 2217
Enregistré le : sam. 29 mai 2010 08:01
Localisation : 94 Chennevières sur Marne
Âge : 71

Re: Butée réglables sur ma fraiseuse X2

Message non lupar maximus » lun. 9 juil. 2018 17:51

Bonjour

Oui moi, super TOP merci pour le partage.

Avatar du membre

Auteur du sujet
jpvap54
Messages : 415
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 69

Re: Butée réglables sur ma fraiseuse X2

Message non lupar jpvap54 » lun. 9 juil. 2018 18:34

Bonjour à tous !
La seule difficulté est de bien calculer l'emplacement des vis de fixation des pièces
supportant la tringle porte butées ! :evil:
Trop haut: On tombe dans la rainure en T de la table ! :aie:
Trop bas : C'est la collision avec les vis de fixation des embouts de table ! :evil:
J'ai du revoir le diamètre de mes vis à la baisse M 4 contre M 6 initialement prévus
Bonne soirée à tous ! :biere:

Avatar du membre

maximus
Messages : 2217
Enregistré le : sam. 29 mai 2010 08:01
Localisation : 94 Chennevières sur Marne
Âge : 71

Re: Butée réglables sur ma fraiseuse X2

Message non lupar maximus » mar. 10 juil. 2018 08:45

Bonjour,

Merci à toi pour ces précisions.

Avatar du membre

Auteur du sujet
jpvap54
Messages : 415
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 69

Re: Butée réglables sur ma fraiseuse X2

Message non lupar jpvap54 » mar. 10 juil. 2018 18:34

Bonjour à tous !

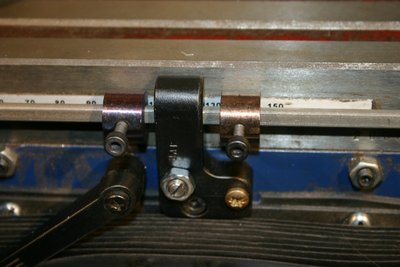

Je viens de modifier le serrage des bagues de butées pour éviter de marquer la
règle plus tendre que les vis de blocage en glissant par l'arrière une pastille de
laiton diamètre 5 x 2 entre la vis de pression M 4 et la règle , ce qui augmente
considérablement la surface de serrage et évite de marquer la règle ! TOP
Pour introduire la pastille dans son chambrage,c'est assez sportif mais faisable sans trop s’énerver :evil:
Bonne soirée à tous !

Avatar du membre

Zéphyrin
Messages : 2268
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: Butée réglables sur ma fraiseuse X2

Message non lupar Zéphyrin » mer. 11 juil. 2018 19:48

Je vois une poignée de blocage aussi, qui a l'air bien mieux que celle d'origine.
J'ai tout ce qu'il faut pour me faire ces butées mieux que des serre-joints !

Avatar du membre

Auteur du sujet
jpvap54
Messages : 415
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 69

Re: Butée réglables sur ma fraiseuse X2

Message non lupar jpvap54 » mer. 11 juil. 2018 20:42

Bonsoir à tous !
Les poignées de serrage ont été montées dès la mise en service de la machine et
elles sont indexables TOP il en existait de toutes les tailles et de touts modèles chez " Norelem " ( Il doit en exister chez le Chinois du coin ) :oops:
Bonne soirée à tous !
