nouvelle fraiseuse

[zaklimouss]

bonjour

après plusieurs recherche j ai enfin trouvé une fraiseuse pas très loin de chez moi

voici les photos de cette fraiseuse stockée pendant 20 ans

je la démonte pour la remettre en état et la rentrer dans ma cave j en profite pour la repeindre

zak

[berola]

Bonjour
C'est une Wirth et Grufat ?
Bonne petite machine .

[epine43]

c'est une vertcale , ou horizontale , vu les photos ?

[vilbrequin]

C'est la petite soeur de Wirth et Grufat senior 69, avec ça tu vas nous faire du super boulot

[natalefr]

Du boulot pour la remettre en état comme il faut

[zaklimouss]

re
je cherche un éclaté de la tête horizontale de cette fraiseuse

apparemment la tête a tourné mal serrée le pignon en bronze ( fait office de fusible ? ) a des dents ébréchées

est ce que l on trouve ce pignon !
zak

[VALTO81]

Bonjour à tous .
un variateur de fréquence pour passer de mono à tri et le tour est joué .
l attachement de broche c est iso 30/40 ou cône morse ?.
A bientôt !
christian

[berola]

Sur ces petites machines c'est souvent du SA30

[natalefr]

re
je cherche un éclaté de la tête horizontale de cette fraiseuse

apparemment la tête a tourné mal serrée le pignon en bronze ( fait office de fusible ? ) a des dents ébréchées

est ce que l on trouve ce pignon !
zak

Si tu ne le trouve pas existent des usines qui refont les engranges, très souvent on trouve des engrenages dans les machines outils (et ailleurs) en bronze qui se cassent pour éviter le pire

[Zéphyrin]

je la démonte pour la remettre en état et la rentrer dans ma cave

ce ne serait pas plus simple de lui construire un abri autour dans le jardin ?
tu pourras refaire le pignon cassé avec la tête verticale... si tu as le diviseur !

[zaklimouss]

bonjour

pour les connaisseur de ce genre de fraiseuse

quelle est le type d huile pour le graissage la tête verticale de cette fraiseuse ( impossible a nettoyer a l acetone pate gluante )

pour ce qui est des pinces sur la tête je visse des w 20 schaublin et les pinces origines

par contre si je prend la clé de serrage de mon tour 102 les pinces de la fraiseuse ne se visse pas !

le pas des pinces w 20 et de 1,666 ?

le pas des pinces de cette fraiseuse est il en inch ?

coté fixation des fraises diamètre 16 au pas de 200

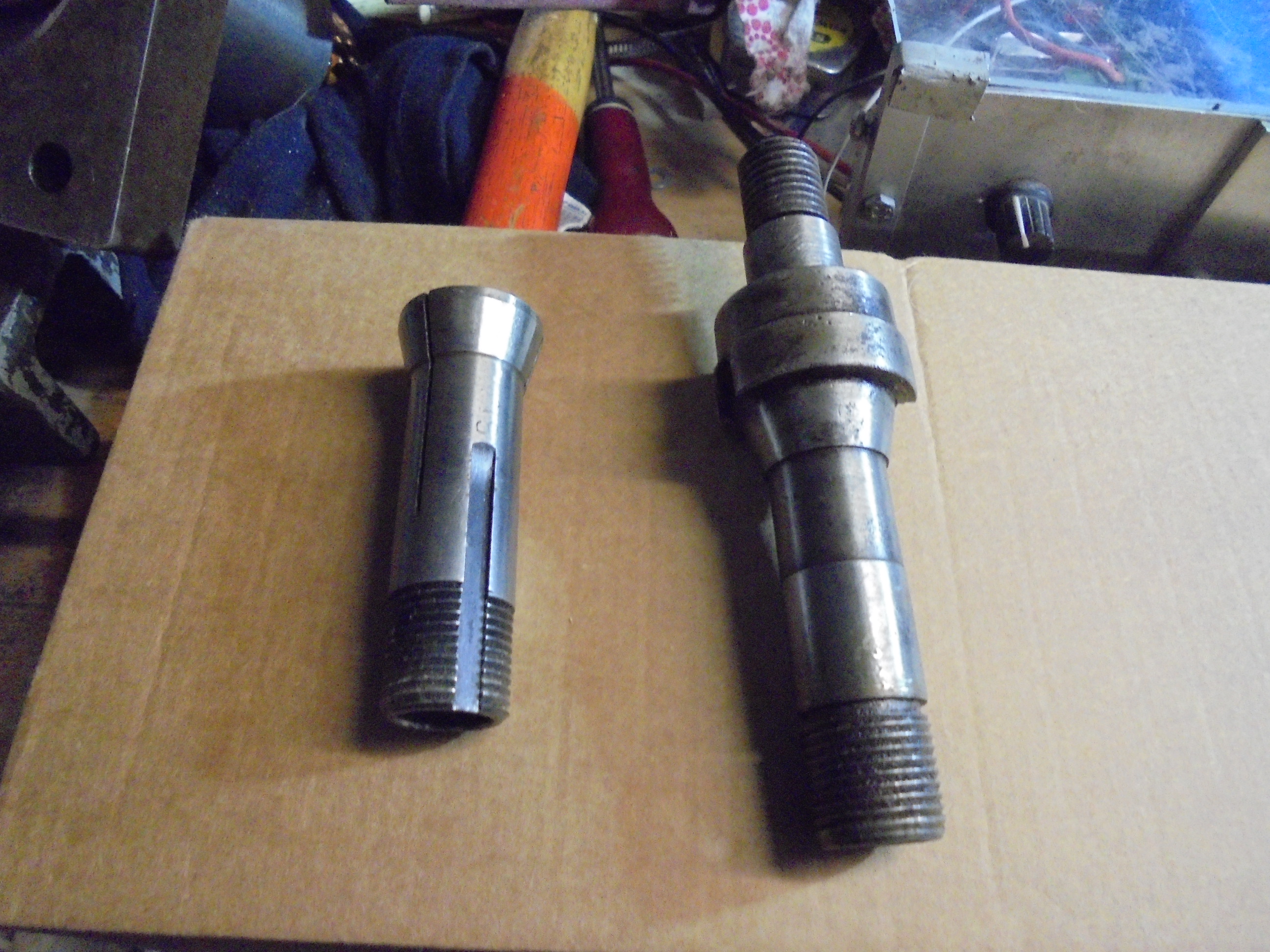

voir les photos des pinces et du pignon édenté de la tête

je me renseigne chez moi ( région de DIJON ) pour l usinage de ce pignon sinon une adresse pour cette usinage

merci de votre aide zak

[berola]

Bonjour
Une bonne huile de boite (80 w) convient bien pour ces machines sans préconisation de fabricants car il y en a de multiples
En pinces Schaublin le plus usité c'est le pas d'artillerie de 1,666 .Il y a dû également y avoir le 1,250 il me semble ..mais plus rare.
En principe sur les WGM il n'y a aucun pas en inch etc ...
Bizarre cette usure bien régulière en plein milieu de la denture ......
Il faut en déterminer la cause pour quelle ne puisse pas se reproduire avec un pignon neuf.
bonne restauration.

[natalefr]

Bizarre cette usure bien régulière en plein milieu de la denture ......
Il faut en déterminer la cause pour quelle ne puisse pas se reproduire avec un pignon neuf.
bonne restauration.

A mon avis il faut contrôler et surement changer les roulements avant tout car la boue huileuse chargée de limaille a surement encrassée et tué les roulements après vérifier les jeux entre les accouplements (rondelles de rattrapage)

[berola]

Effectivement !
toute restauration qui se fait sans nettoyage et re lubrification totale n'est "qu'emplâtre sur une jambe de bois" .

[zaklimouss]

re
j ai réussi a décaper la tête vertical , a suivre un nettoyage minutieux

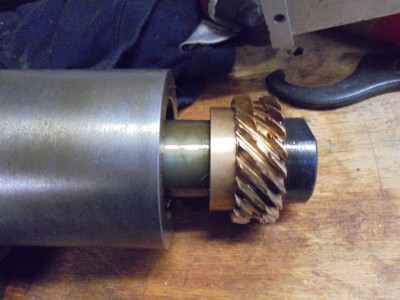

effectivement le pignon en bronze a un usinage en sont milieu de 4 mm !

je remplaces les roulements et les joints spy

le filetage des pinces scaublin w 20 ne sont pas métrique

le filetage des pinces de cette fraiseuse ne sont pas métrique

trouvé sur le net ; les alésages des broches horizontales et verticales sont destinées a des pinces américaine corps de diamètre 20 mm

ou trouvez de telle pinces ?
