Pistons à coupelles de Téflon

Message non lupar rhavrane » sam. 23 nov. 2019 22:11

Bonjour,
Max a redonné vie à cette machine en lui montant notamment des pistons à coupelles de Téflon dont la description se trouve sur le site de Jacques en Polynésie.
Le résultat est bluffant:
Avant :
https://www.youtube.com/watch?v=E-O8ifQfWRw
Après:
https://youtu.be/V1nfERma9MI
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

Nounours67
Messages : 1215
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden
Âge : 73

Re: Pistons à coupelles de Téflon

Message non lupar Nounours67 » dim. 24 nov. 2019 10:32

Juste un regret:
ne pas avoir vu les nouveaux pistons. :nul:
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre

Auteur du sujet
rhavrane
Messages : 1662
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Âge : 63

Re: Pistons à coupelles de Téflon

Message non lupar rhavrane » dim. 24 nov. 2019 19:01

Bonjour Nounours,
Pas de souci, tu peux les voir là : http://www.vapeuretmodelesavapeur.com/piston/index.html TOP
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre

Nounours67
Messages : 1215
Enregistré le : mer. 30 déc. 2015 18:43
Localisation : 67400 Illkirch-Graffenstaden
Âge : 73

Re: Pistons à coupelles de Téflon

Message non lupar Nounours67 » lun. 25 nov. 2019 10:53

Merci Raphaël
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre

Kajoo78
Messages : 264
Enregistré le : sam. 24 juil. 2010 19:09
Localisation : Region parisienne
Âge : 86

Re: Pistons à coupelles de Téflon

Message non lupar Kajoo78 » lun. 25 nov. 2019 11:13

Bonjour, petite question:
Quelqu'un a-t-il essayé de placer le joint sur le cylindre avec un piston lisse (plus facile à usiner qu'un cylindre lisse) comme cela se fait sur les vérins hydrauliques ? D'avance merci de tuyaux;
Kajoo

Ajouté 5 minutes 20 secondes après :
Bonjour, petite question:
Quelqu'un a-t-il essayé de placer le joint fixé à la base du cylindre avec un piston lisse (plus facile à usiner qu'un cylindre lisse) comme cela se fait sur les vérins hydrauliques ?
Merci de vos avis,
Kajoo

Avatar du membre

Pif
Messages : 2220
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: Pistons à coupelles de Téflon

Message non lupar Pif » lun. 25 nov. 2019 16:31

:D bien l'bonjour.
La, je ne comprend pas, tu doit confondre avec les joints racleur de tige.
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

minimotoriste
Messages : 1924
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 68

Re: Pistons à coupelles de Téflon

Message non lupar minimotoriste » lun. 25 nov. 2019 17:05

:coucou: "mon pifou" :clin:
Pif a écrit : tu doit confondre

Non vérin simple effet ou alors pompe alimentaire mais certainement pas moteur a vapeur ( en plus dans le cas de ce moteur qui est a double effet je crois :aie: )
Bonne après -midi .@+++.Henry.

Avatar du membre

Pif
Messages : 2220
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: Pistons à coupelles de Téflon

Message non lupar Pif » lun. 25 nov. 2019 18:27

:D Coucou
Henri, je sais, je suis bigleux ( mdr ) mais je ne voi pas comment le piston ne détruirait pas le joint par sont déplacement alternatif sans que, ce piston, soit d'une grande longueur et avec sa fixation/articulation bien décalé sur sa longueur ( :aie: pas trop claire )
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

minimotoriste
Messages : 1924
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 68

Re: Pistons à coupelles de Téflon

Message non lupar minimotoriste » lun. 25 nov. 2019 22:01

:coucou: François
Je crois que je me suis mal expliqué :aie: ,c est certainement pas a toi à qui je vais donner des cours d hydraulique ;-) ,bien sur que tu as bien tout pigé mais mon message était pour abonder dans ton sens par rapport au questionnement de "Kajoo78"
Bonne soirée .@+++.Henry.

Avatar du membre

Pif
Messages : 2220
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: Pistons à coupelles de Téflon

Message non lupar Pif » lun. 25 nov. 2019 23:15

:coucou: Henri !
Bon un p'tit hors sujet , non je me suis rendu compte qu'a nos âges :aie: , nous apprenions toujours mdr
Et il aurait fort été probable qu'un tel montage me soit inconnue :lol:
Pour revenir sur les coupelles téflon, Jacques du bout du monde l'explique d'une façon ou l'on ne pourra pas se planté.
Je l'AIS utilisé sur mon vieil Anton et il avait retrouvé Zune jeunesse !
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

jpvap54
Messages : 465
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle
Âge : 70

Re: Pistons à coupelles de Téflon

Message non lupar jpvap54 » mar. 26 nov. 2019 21:24

Bonjour à tous !
J'aimerais comprendre !!??
Il est beaucoup plus facile d'usiner et mesurer une gorge sur un piston que de se faire ch----r dans un alésage
avec un outil très fin et coudé qui a toutes les chances de casser et placer le joint sans l’abîmer est un autre sport !
Dans ce cas, le piston doit être très long ou sa course très réduite ??????

Bonne soirée à tous !

Avatar du membre

Pif
Messages : 2220
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: Pistons à coupelles de Téflon

Message non lupar Pif » mar. 26 nov. 2019 23:00

:D bien l'bonsoir,
Oui, tout à fait d'accord !
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

Kajoo78
Messages : 264
Enregistré le : sam. 24 juil. 2010 19:09
Localisation : Region parisienne
Âge : 86

Re: Pistons à coupelles de Téflon

Message non lupar Kajoo78 » mer. 27 nov. 2019 12:33

Bonjour à tous
Je suis peut-être un vieux croulant, mais je ne comprends pas bien la virulence de vos réponses.

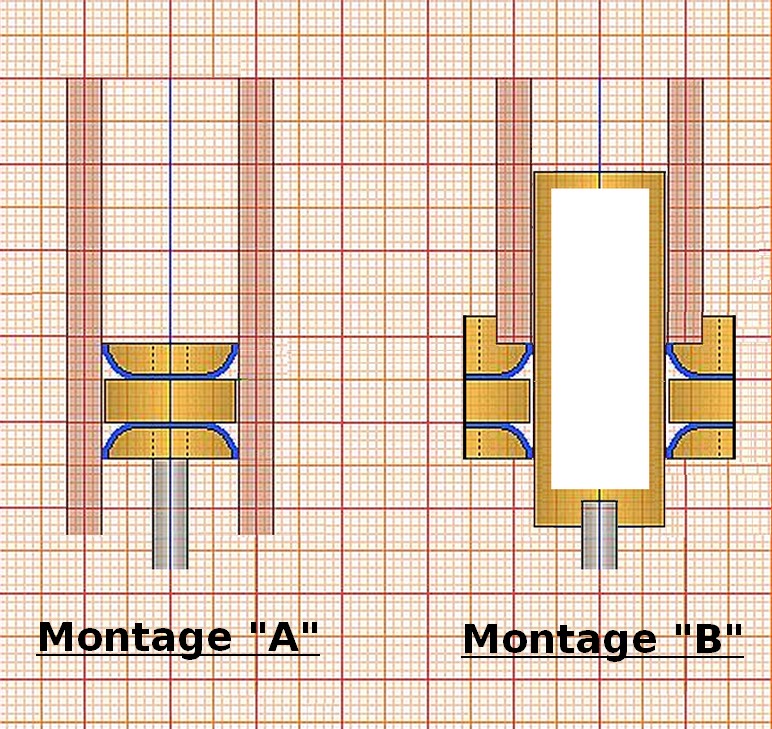

Sur le dessin joint je ne vois pas pourquoi la solution "A" reçoit votre soutien alors que la solution "B" semble une aberration. Selon ma pensée, cylindre plus court mais sans usinage interne, joint ne présentant pas de plis et mieux refroidi, piston peut être un peu plus lourd mais plus facile à usiner. Sur les machines à double effet, la tige du piston est guidée.
Cordialement,
Kajoo
Coupelles Téflon.jpg

Avatar du membre

Pif
Messages : 2220
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: Pistons à coupelles de Téflon

Message non lupar Pif » mer. 27 nov. 2019 15:46

:D bien l'bonjour,
Pour moi, le A serait le plus adéquat pour une machine a double effets ( le piston prend de la vapeur des deux côtés ) Et la B, pour un simple effet, la vapeur n'étant que d'un côté l'ont pourraient même supprimé la coupelle du bas, qui dans se dessin n'a qu'une fonction de racleur de tige .
Mais pour la B, il faudra un usinage du piston avec un minimum de jeux ( l'âme de la mécanique ) et l'usinage de joint Suédois sur sont diamètre .
Pour mémoire, les joints Suédois sont des rainures usinées sur le diamètre d'un piston pour " cassé " la pression qui le meut, tout en gardant une légère fuite pour sa l'unification. ( systèmes utilisé sur des moteurs hydrauliques par économie )
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

jacques987
Messages : 1086
Enregistré le : dim. 30 mai 2010 09:06
Site Internet
Localisation : Polynésie française
Âge : 76
Contact :

Re: Pistons à coupelles de Téflon

Message non lupar jacques987 » mer. 27 nov. 2019 19:10

Bonjour,

J'ai l'impression qu'il s'installe une confusion entre piston à coupelles de téflon et joint de téflon.

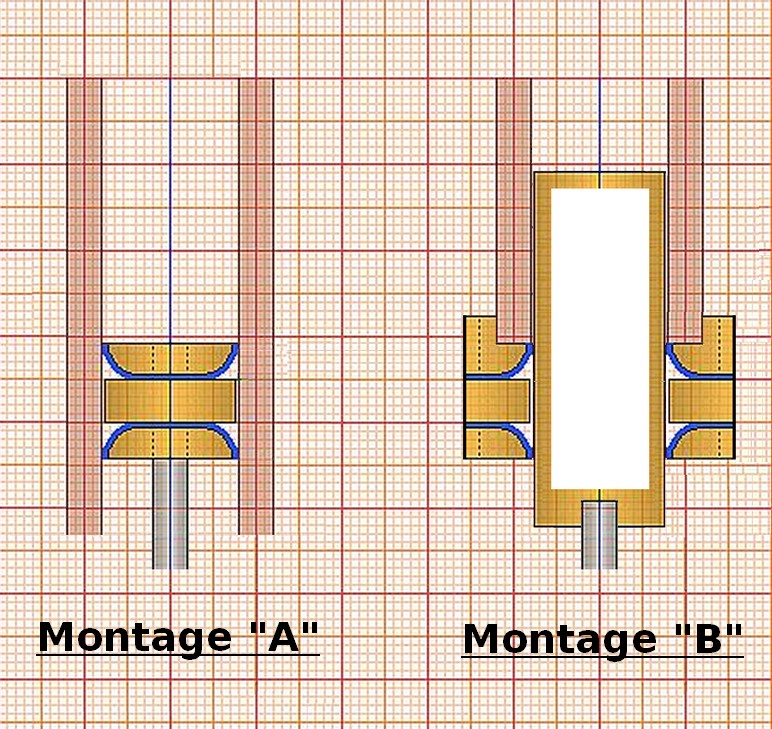

Pour moi, le croquis A représente une utilisation de coupelles pour servir de joint. Pour servir de piston elles doivent pouvoir s'évaser et coller au cylindre comme sur ce croquis (2):


Si on veut un joint pour le piston classique, il est simple de remplir la gorge de téflon torsadé, et c'est fonctionnel.
Pour un simple effet (mono ou bicylindre), il est vrai qu'une seule coupelle est suffisante, il faut guider la tige du piston en bas de cylindre.
Des plis sur les coupelles lors du montage ? On peut les éviter totalement en les préformant ... tout en leur gardant l'élasticité nécessaire.

(2)Si aucune pression ne s'exerce sur les coupelles du croquis B, il n'y aura pas d'étanchéite.
