Bonjour à tous , Locovap mon Papy à tailler lui même les outils pour les rayons des tubes .
Re: Cintreuse de tube
Merci vilbrequin, mais alors quelqu'un aurait il une adresse pour réaliser ce genre d'outilsvilbrequin a écrit :Bonjour à tous , Locovap mon Papy à tailler lui même les outils pour les rayons des tubes .
Merci
- minimotoriste
- Messages : 2198
- Enregistré le : mer. 6 juin 2012 03:54
- Localisation : 82 castelsarrasin
Re: Cintreuse de tube
Bonjour locovap
@+++.Henry.
Un barreau carré en HSS dont tu arrondis l extrémité au touret a meuler convient parfaitementlocovap a écrit : réaliser ce genre d'outils
@+++.Henry.
Re: Cintreuse de tube
Bonjour ;
J'ais déjà essayer de faire une gorge arrondie avec une fraise à bout rond, monter dans ma mini perceuse Proxxon, et le rond de laiton tournant sur le tour ... et bien, un coup de chance ? , mai ce n' étai pas mal.
J'ais déjà essayer de faire une gorge arrondie avec une fraise à bout rond, monter dans ma mini perceuse Proxxon, et le rond de laiton tournant sur le tour ... et bien, un coup de chance ? , mai ce n' étai pas mal.
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)
Le flux et le reflux me font marée (Devos)
- maximus
- Messages : 2387
- Enregistré le : sam. 29 mai 2010 08:01
- Localisation : 94 Chennevières sur Marne
Re: Cintreuse de tube
Bonjour,
Je viens de débiter la matière pour réaliser cet appareil suivant le plan fourni donc a bientôt pour quelques photos.
Je viens de débiter la matière pour réaliser cet appareil suivant le plan fourni donc a bientôt pour quelques photos.
Re: Cintreuse de tube
il y aussi une méthode que j'utilise pour faire des gorges arrondies.
faire une saignée à l'outils à tronçonner et finir le fond de la gorge avec une lime queue de rat à condition évidement d'avoir le bon diamètre.
attention quand même il faut une certaine maitrise à déconseiller aux débutants mais c'est nettement plus rapide que de fabriquer un outil de forme qui ne servira probablement qu'une seule fois .
cordialement
jacky
faire une saignée à l'outils à tronçonner et finir le fond de la gorge avec une lime queue de rat à condition évidement d'avoir le bon diamètre.
attention quand même il faut une certaine maitrise à déconseiller aux débutants mais c'est nettement plus rapide que de fabriquer un outil de forme qui ne servira probablement qu'une seule fois .
cordialement
jacky
- vilbrequin
- Messages : 1229
- Enregistré le : ven. 7 janv. 2011 23:16
- Localisation : Essonne
Re: Cintreuse de tube
Une queue de fraise cassé au diamètre voulu brasé sur un barreau , bien affuté sa devrait le faire Les matériaux que l'on usine sont tendre
Re: Cintreuse de tube
plusieurs possibilités
Un outil à plaquettes circulaires, un pour chaque dia ! €€€€
Une rondelle de stub vissée sur un barreau acier, tu donnes une petite dépouille à la meule sans abimer le profil circulaire. et tu trempes. une rondelle par dia evidement.
Un outil tangentiel avec des barreaux ronds, Je suis en train de me faire les porte-outils...
à la main avec un bout de stub comme sur le tour à bois, c'est super fun avec du laiton et alu...
outil meulé, queue d'outil montée sur un support, (le carbure se brase au laiton, l'Ag marche pas à tous les coups) etc
Un outil à plaquettes circulaires, un pour chaque dia ! €€€€
Une rondelle de stub vissée sur un barreau acier, tu donnes une petite dépouille à la meule sans abimer le profil circulaire. et tu trempes. une rondelle par dia evidement.
Un outil tangentiel avec des barreaux ronds, Je suis en train de me faire les porte-outils...
à la main avec un bout de stub comme sur le tour à bois, c'est super fun avec du laiton et alu...
outil meulé, queue d'outil montée sur un support, (le carbure se brase au laiton, l'Ag marche pas à tous les coups) etc
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
- scyllias91
- Messages : 939
- Enregistré le : jeu. 2 févr. 2012 19:25
- Localisation : bagnolet
Re: Cintreuse de tube
Zéphyrin a écrit :plusieurs possibilités
Une rondelle de stub vissée sur un barreau acier, tu donnes une petite dépouille à la meule sans abimer le profil circulaire. et tu trempes. une rondelle par dia evidement.
Un outil tangentiel avec des barreaux ronds, Je suis en train de me faire les porte-outils...
à la main avec un bout de stub comme sur le tour à bois, c'est super fun avec du laiton et alu...
outil meulé, queue d'outil montée sur un support, (le carbure se brase au laiton, l'Ag marche pas à tous les coups) etc
Hello,
Tu as des photos?Parce que la rondelle de 2mm de rayon (pour une gorge de 4mm de diamètre)vissée sur un barreau d'acier je vois pas bien comment réaliser ça de façon solide.
Eric
Re: Cintreuse de tube
bonjour,
c'est vrai que 4mm de dia c'est petit, mais pas impossible, j'ai fait perso un porte-outil de tour pour mes "plaquettes" rondes maison pour dia 6 mm.
le filetage est vraiment près du bord, il faut un acier solide, un vieil outil à pastille brasée HS par ex. La tête de vis M2 est réduite aussi, je ferais un photo en allant au garage mais c'est simplement une vraie copie d'un truc du commerce, sauf le prix !
j'essaie de me faire un porte outil tangentiel, un truc de ce genre, et j'ai déjà loupé une fois...
il suffirait d'en faire un de ce style pour tenir des barreaux ronds, le résultat ne sera pas strictement circulaire à cause de l'angle de la dépouille, mais bon.
edition du message le 08:02

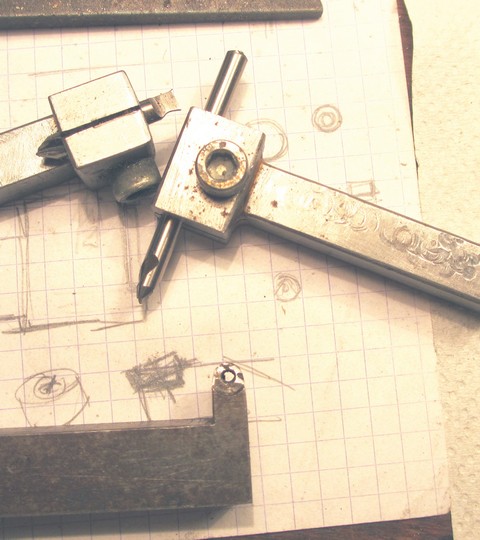

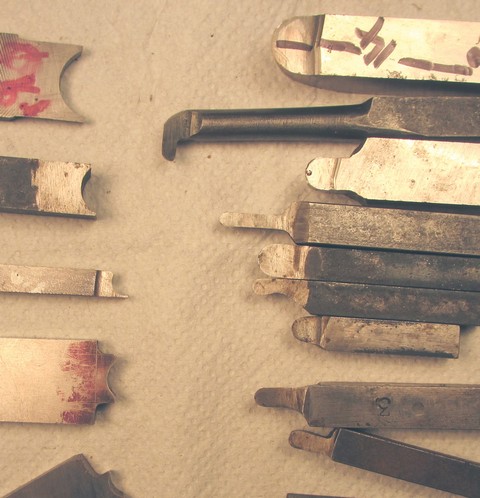

j'ai fait les photos de mes outils pour tailler une gorge demi circulaire
c'est simplement des barreaux meulés, la précision peut être très bonne.
l'outil à plaquettes maison fait 5mm de dia, la vis est M2.5. Il est coudé, je ne m'en sers plus, en fait. j'ai pas pu te montrer une plaquette stub dia 5, j'ai une pièce en cours, je veux pas la démonter
c'est vrai que 4mm de dia c'est petit, mais pas impossible, j'ai fait perso un porte-outil de tour pour mes "plaquettes" rondes maison pour dia 6 mm.
le filetage est vraiment près du bord, il faut un acier solide, un vieil outil à pastille brasée HS par ex. La tête de vis M2 est réduite aussi, je ferais un photo en allant au garage mais c'est simplement une vraie copie d'un truc du commerce, sauf le prix !
j'essaie de me faire un porte outil tangentiel, un truc de ce genre, et j'ai déjà loupé une fois...
il suffirait d'en faire un de ce style pour tenir des barreaux ronds, le résultat ne sera pas strictement circulaire à cause de l'angle de la dépouille, mais bon.
edition du message le 08:02
j'ai fait les photos de mes outils pour tailler une gorge demi circulaire
c'est simplement des barreaux meulés, la précision peut être très bonne.
l'outil à plaquettes maison fait 5mm de dia, la vis est M2.5. Il est coudé, je ne m'en sers plus, en fait. j'ai pas pu te montrer une plaquette stub dia 5, j'ai une pièce en cours, je veux pas la démonter
Modifié en dernier par Zéphyrin le sam. 8 févr. 2014 22:54, modifié 1 fois.
François-Marie, not quite a know-it-all
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
https://photos.app.goo.gl/MZJvmep2uQ4HedYD9
https://www.youtube.com/c/francoismariemeunier
- maximus
- Messages : 2387
- Enregistré le : sam. 29 mai 2010 08:01
- Localisation : 94 Chennevières sur Marne
Re: Cintreuse de tube
Bonjour a tous,
Bonjour vilebrequin,
Voila qui devrais faire plaisir a ton Papy.
Pour les gorges j'ai simplement donné un coup de meule sur une queue de vieux forêt de 4 et de 6, juste un angle de 10° et monté sur un porte outils. Toutes les pièces sont brut d'usinage, j’essaierais d'anodiser si l'alu le veut bien.
Bonjour vilebrequin,
Voila qui devrais faire plaisir a ton Papy.
Pour les gorges j'ai simplement donné un coup de meule sur une queue de vieux forêt de 4 et de 6, juste un angle de 10° et monté sur un porte outils. Toutes les pièces sont brut d'usinage, j’essaierais d'anodiser si l'alu le veut bien.
Cliquez pour agrandir |
Cliquez pour agrandir |
Cliquez pour agrandir |
Cliquez pour agrandir |
- vilbrequin
- Messages : 1229
- Enregistré le : ven. 7 janv. 2011 23:16
- Localisation : Essonne
Re: Cintreuse de tube
Chouette Maximus
- Georges Villette
- Messages : 2294
- Enregistré le : lun. 31 mai 2010 20:21
- Localisation : Villette d'Anthon
Re: Cintreuse de tube
Super Max !!!!
J'en veux une !!!
Georges
J'en veux une !!!
Georges
Le travail est bien une maladie !
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges ( CAV 1925 )
Puisqu'il y a une médecine du travail !!! ( Coluche )
Georges ( CAV 1925 )
