Tournage de sphères

[ZAPJACK]

Voici une méthode découverte chez nos potes d'en face
LeZap


http://www.usinages.com/trucs-astuces-f ... t3724.html

[Georges Villette]

Je suis content !
J'étais pas mal sur le coup !!!
Georges

[Papeete]

Tu peut être content Georges, tu es en plein dans le mille.
Merci Zapjack pour le lien.
Laurent.

[Georges Villette]

Et qu'est ce qu'on gagne ?
Georges

[Malevthi]

Il vous reste des lots à Peillac ? ... C'est pour Georges

[maximus]

Bonjour,

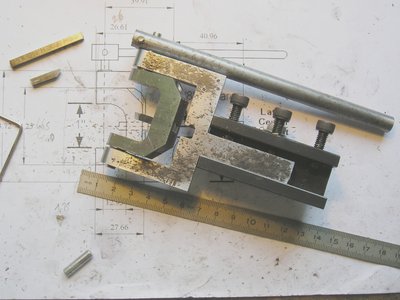

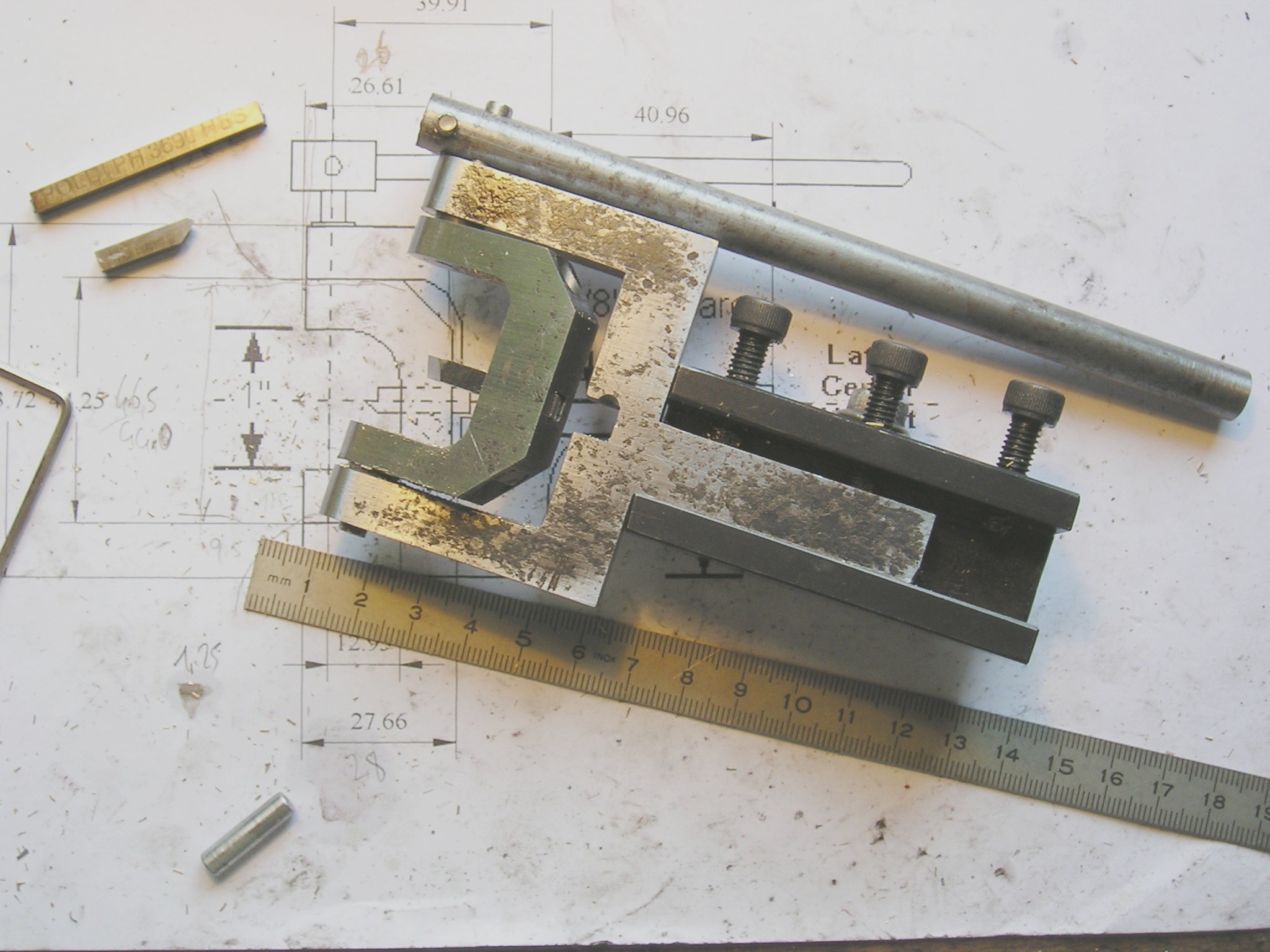

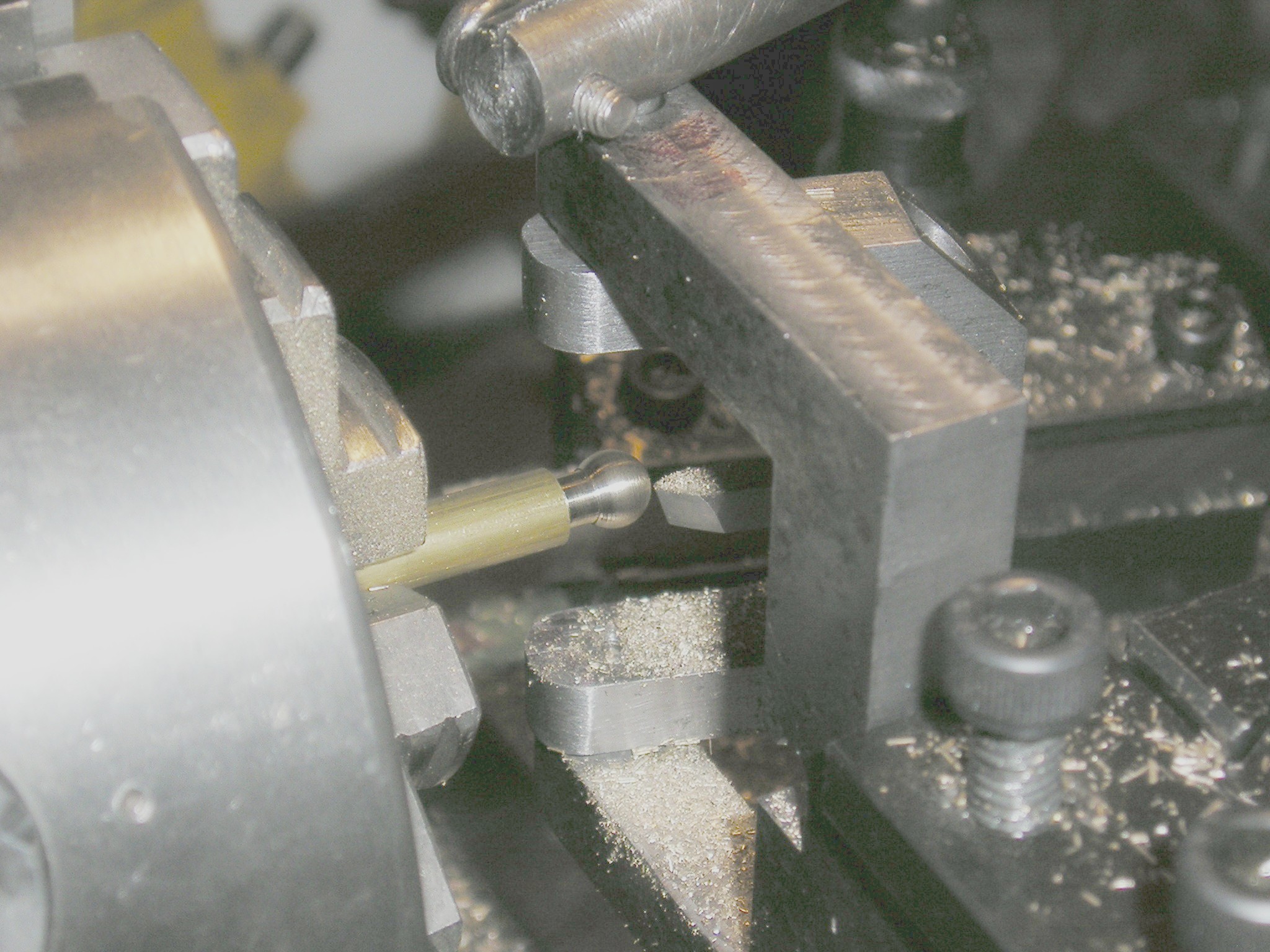

Pour tourner les deux boules du régulateur du moteur en cours j'ai confectionné vite fait cet outil suivant
une photo, il me semble que c'est Patherson qui l'avait posté.

Cliquez pour agrandir

[Georges Villette]

Et le diamètre tu l'obtiens en avançant ou reculant l'outil ?
Pas bête !
Georges

[maximus]

Oups! j'avais zappé ta réponse Georges,
J'avoue que j'ai fabriqué l'appareil sans vraiment en avoir compris le fonctionnement, la première tentative j'ai
obtenue un œuf par la suite effectivement j'ai reculé l'outil suivant le diamètre souhaité.
Seul inconvénient il faut travaillé loin du mandrin.

[Georges Villette]

Merci pour ta réponse Max !
J'étais absent ces jours !
Georges

[scyllias91]

Bonjour,

J'ai besoin de tourner des spheres pour une application non modélistique ,je pense acheter cet outil pour mon tour Emco 8.
http://www.ebay.fr/itm/MODEL-ENGINEER-L ... xy88lRYD5Y

Quand pensez vous ,avez vous d'autres modèles à me proposer dans cet ordre de prix.

Merci

Eric

[paterson]

salutous,
Eric, il faut penser à la rigidité de l'ensemble. Dans ce cas, l'outillage est monté sur le coté de la tourelle, comme un outil.
Il y a donc un peu de déport par rapport à l'axe de la tourelle. Le support que j'ai fabriqué (voir au début) est monté directement SUR le chariot transversal, donc c'est TRES rigide. Mais, car il y a un "mais", on est vite limité en Ø de sphères à usiner car mon outillage passe SOUS l'axe du tour
D'autres constructeurs/usineurs vont te donner leur avis (sauf s'ils sont sur les plages à regarder les jolies filles )

[ludique]

Bonjour à tous....
J'ai également vu celui-ci; il n'a pas l'air trop mal non plus..
http://www.arceurotrade.co.uk/Catalogue ... nt-12x12mm

[Zéphyrin]

Le modèle vendu sur eBay a l'air facile à régler, mais me parait bien léger, (d'ailleurs les marques de broutage sont bien visible sur une photo ! ) c'est le principe d'une tête d'alésage.
la rigidité est vite un problème.
Le problème majeur avec tous ces trucs est la distance mini pour pouvoir tourner la sphère : Il faut avoir des pinces de grand dia à la place du 3 mors.

Je me suis fait dans le temps un outil comme celui d'Arceurotrade, pas dur à faire et ça marche pas mal, pour un dia raisonnable.
Mais... un rayon précis ne s'obtient que par essai, et comme avec tous ces bidules, on a vite fait de faire des olives et non des sphères, en plus comme c'est amusant la réserve de barreaux de laiton fond à grande vitesse.

[scyllias91]

Hello,


Dans mon cas l'utilisation qui me fait acheter cet outillage est le tournage de boule de 25mm de diamètre dans de l'aluminium :
http://www.nauticamfr.com/bras/
Le modèle de Roger semble bien aussi mais je pense qu'il faut un modèle adapter au tour car la hauteur d'outil n'est pas réglable.
Celui de Zéphirin a le meme soucis que celui évoqué par Roger :flexibilité car pris sur la tourelle du tour .

Pas facile de choisir, mais bon l'investissement n'est pas énorme non plus.

Je réfléchis encore un peu et fouine encore sur le net

Merci de vos conseils Eric

[paterson]

Hello,

Le modèle de Roger semble bien aussi mais je pense qu'il faut un modèle adapter au tour car la hauteur d'outil n'est pas réglable.

Merci de vos conseils Eric

salut Eric,
le mien est adapté pour se monter sur mon Compact8
