guidage de tige de piston

[charly]

Bonjour

En parcourant des plans, je suis tombé sur un système simple de guidage de la tige d'un piston, pour que l'effet de la bielle ne le pousse pas en travers.
Je trouve ça plus simple que des glissières latérales.
Enfin, à vous de juger ...
J'ai colorié les trois biellettes qui maintiennent la tête de tige du piston pile dans l'axe.

Cordialement

[jacky241]

bonjour à tous,
intéressant mais pas aussi simple que çà !
l'usinage des biellettes et surtout des axes doit être très soigné sans jeu et l'alignement de la bielle motrice parfaitement alignée à la tige de piston.
pas sur que ce soit plus facile à réaliser qu'une glissière.
cordialement
jacky

[Mr-Phil]

C'est sur, pour que ça fonctionne parfaitement il doit falloir bien soigner le travail, mais perso j'aime bien l'idée, ça rajoute du mouvement au moteur. A tester.

[Zéphyrin]

Je ne me souviens pas d'avoir vu ce mécanisme sur une machine à vapeur, intéressant.
Oui, le mouvement est plus "vivant" et plus léger qu'une glissière traditionnelle, mais son guidage n'est pas aussi rigoureusement exact.

[Malevthi]

Original et astucieux comme principe. Les colonnes doivent être bien rigides pour que ça ne se coince pas. Merci pour l'info

mais son guidage n'est pas aussi rigoureusement exact.

Ah ? Pourquoi ?

[Zéphyrin]

Ce mécanisme est en fait le coeur du parallélogramme de Watt, qui rajoute un pantographe à ce mouvement.
Le mouvement du centre est un huit en italique très allongé, "pratiquement" linéaire pour une petite portion de sa course. il y a une animation ici :
http://fr.wikipedia.org/wiki/Parall%C3% ... me_de_Watt" onclick="window.open(this.href);return false;

Il faut 5 bielles pour obtenir une droite comme avec le compas de Peaucellier.
http://fr.wikipedia.org/wiki/Inversion_ ... %A9trie%29" onclick="window.open(this.href);return false;

Je ne peux pas donner plus d'explications, j'ai beaucoup de mal avec le formalisme de ces articles...c'est un peu dur pour mes cellules grises, je suis vite largué en fait.

[Malevthi]

Merci pour ces précisions, je ne connaissais pas.
Je trouve le mouvement de Peaucellier très amusant, on devrait pouvoir lui trouver une application dans nos mécanismes
http://fr.wikipedia.org/wiki/Dispositif ... ier-Lipkin" onclick="window.open(this.href);return false;

[charly]

Je ne me souviens pas d'avoir vu ce mécanisme sur une machine à vapeur, intéressant.
Oui, le mouvement est plus "vivant" et plus léger qu'une glissière traditionnelle, mais son guidage n'est pas aussi rigoureusement exact.

Bonjour

Tu as raison
Sur la partie centrale, "Le mécanisme original de Watt présentait, sur la course de la tige, un écart de 1/4000e à une droite"
C'est vrai que c'est pas parfait, mais sans faire un concours, avec un montage sur glissière, il ne faut pas beaucoup de jeu pour arriver au 1/4000 eme ou le dépasser.

Enfin, je ne défend rien, je partage un truc que je ne connaissais pas

A+

[Michel]

très très bien !
mais voici ,un peu hors sujet un autre mécanisme très interressant ;
https://www.youtube.com/watch?v=CufN43B ... re=related" onclick="window.open(this.href);return false;
si on veut faire une bestiole avec plein de pattes , c'est au poil !

[Zéphyrin]

le travail de Theo Jansen est fabuleux... mais je crois que ça a déjà été posté.
http://www.strandbeest.com/" onclick="window.open(this.href);return false;

[epine43]

j'ai regardé des mouvements perpétuels et inventions ....que de modeles a réaliser ! en plus avec du Meccano , beaucoup sont faciles a faire ....il peut y avoir des moments de franche rigolade !

[Zéphyrin]

Sur la partie centrale, "Le mécanisme original de Watt présentait, sur la course de la tige, un écart de 1/4000e à une droite"

je suis bien d'accord, c'est une erreur dérisoire dans ces conditions, mais si les biellettes sont plus courtes, l'erreur augmente très vite !

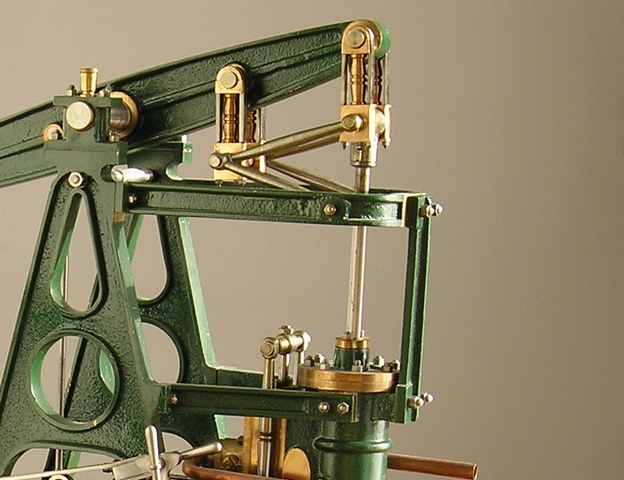

Mais ça m'a pas gêné pour faire un modèle avec un parallèlogramme de watt, il fonctionne très bien et est vraiment super à regarder tourner...

[Mr-Phil]

C'est hors sujet mais as tu posté des photos de cette machine à balancier Zéphyrin ?
J'adore ce genre de machine, et la tienne à l'air vraiment superbe.

Par contre je ne comprends pas le mouvement de Peaucellier, je vois bien le mouvement rectiligne, mais je ne vois pas ou est le mouvement circulaire...

[Malevthi]

C'est juste le guidage de la tige de piston. Le mouvement circulaire concerne la bielle et le vilebrequin ... il n'est pas représenté.

[Trompi]

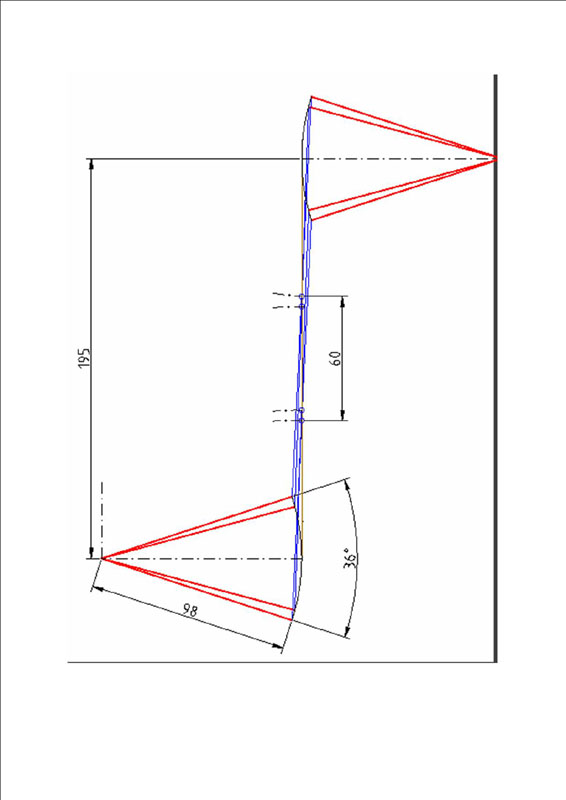

J'ai fait une petite recherche graphique. Dans ces conditions voir schéma, de rapports de longueurs et d'angles balayés, le mouvement semble linéaire. Le secteur maxi balayé par les biélettes est de 36°, ici ça correspond à une course du piston de 60mm mais dans ce rapport de cotes évidemment
