Mono-cylindre horizontal à vapeur

[minimotoriste]

Bonjour tout le monde
Nous ne sommes plus dans le modélisme (bien que très modeste) c est un moteur (je dirai plutôt un tas de ferraille)que m a confié un collectionneur il y à 9 mois de cela (TRACTOMANIA 2017) afin que j essaie de lui redonner vie , challenge réussi , il a un cylindre de 60 mm pour une course de 100 mm (double-effet) ,je n ai qu un peu d air pour le faire tourner ,mais je pense qu il a besoin d une belle chaudière
https://www.youtube.com/watch?v=O85EyCQJvrM
https://www.youtube.com/watch?v=C7ASVDqIf24&t=4s
Le support en acier mécano-soudé a été réalisé par le collectionneur suivant le croquis que je lui avais fait
Je me suis bien amuser à le mettre en état mais j avoue ce n est pas mon délire
Bonne après-midi .@+++.Henry.

[natalefr]

Beau boulot
Le problème était où docteur ?

[jpvap54]

Bonjour à tous !
J'aime bien son ronronnement !
Pour un tas de ferraille, je le trouve plutôt réussi !
Bonne journée à tous !

[vilbrequin]

Super, pour un tas de ferraille je peut t'en débarrasser

[gégé89]

belle restauration
le regulateur n'est pas fonctionnel ?

mais j avoue ce n est pas mon délire

ha oui il n'y a pas de bruleur à gaz
j'en profite pour te souhaiter bon anniv

[minimotoriste]

Bonsoir les amis

pour un tas de ferraille je peut t'en débarrasser

Mais c est qu il n est pas a moi je n ai gardé que la rouille et la m...e

Le problème était où docteur ?

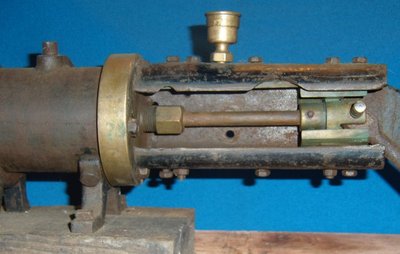

Quelques photos avant le démontage

Piston Avant.JPG (18.95 Kio) Vu 36578 fois

BV Avant.JPG (33.79 Kio) Vu 36578 fois

MV coté dist.JPG (24.73 Kio) Vu 36578 fois

Après quelques heures NON mois

Piston Après.jpg (21.38 Kio) Vu 36578 fois

BV Après.JPG (23.91 Kio) Vu 36578 fois


Bielle et Manivelle.JPG (16.53 Kio) Vu 36578 fois

le regulateur n'est pas fonctionnel ?

Il fonctionne mais avec l air comprimé et mon petit débit il n a pas d influence (Merci Gégé )
Je me suis surpassé ce soir j en ai mis des photos
Bonne soirée .@+++.Henry.

[Zéphyrin]

Belle remise en état, belle machine de dimensions "sérieuses"...avec 3-4 bar de pression, tu peux espérer 1 cv vers 300-400 rpm, (c'est autre chose qu'un Stirling!) mais il faudra une chaudière qui assure...
en quoi était fait les segments à l'origine (avant leur remplacement en téflon ?

[natalefr]

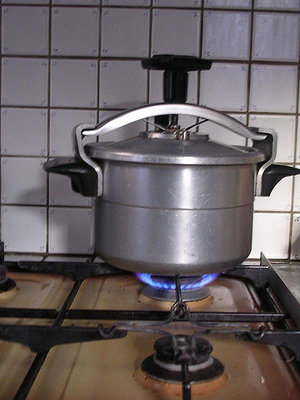

Chaudière ? No problemo baby...

[Nounours67]

Ouaip,

c'est aussi celle que j'utilise pour distiller mon schnaps !

[minimotoriste]

Bonsoir Zéphyrin et tout le monde

mais il faudra une chaudière qui assure...

Le propriétaire de ce moteur a ça dans sa collection https://www.youtube.com/watch?v=el4FeVhzDbg

en quoi était fait les segments à l'origine

Ils étaient en bronze ou en laiton ainsi que le cylindre (que j ai du reprendre au mieux car vraiment rayé)
Voila François tu sais (presque ) tout
Bonne soirée .@+++.henry.

[berola]

Belle remise en état, belle machine de dimensions "sérieuses"...avec 3-4 bar de pression, tu peux espérer 1 cv vers 300-400 rpm, (c'est autre chose qu'un Stirling!) mais il faudra une chaudière qui assure...
en quoi était fait les segments à l'origine (avant leur remplacement en téflon ?

Bonsoir
je pense qu'un cheval (736 watts) me semble très optimiste . Je pencherai plutôt pour 2 ou 300 watts si tout va bien !
Surtout avec des segments en téflon . On t il des joints toriques dessous ? Sinon très rapidement le téflon flue et n'assure plus une bonne étanchéité . J'ai abandonné depuis longtemps au profit des segments Zimmerman en inox bien plus performants et durables surtout .
voir ici
@+

[Zéphyrin]

Je suis d'accord, mais il s'agit de la puissance "nominale" calculée avec les dimensions de la machine, et il peut y avoir une différence avec le résultat pratique !
soit à 3 bar(=300000 pa) et 360 rpm ou 6 t/s
0.06m de dia (=section 0.0028m2) x 0.10 m de course x 300000 = 84 Nm
84 Nm x 6 x 2 (=double effet) = 1017 w /746 = 1.36 cv
donc 200 w c'est 20% du max théorique, c'est pas si mal à mon avis aussi !

je ne connaissais pas ces segments inox merci du lien. Sur ma plus grande machine vapeur toute en fonte (alésage 40mm 140 course) j'ai mis des segments bronze dont je suis très satisfait. Je n'ai essayé les segments téflon que sur des toutes petites machines genre AL5, et sur les locos G1, aucun segments.

La cocotte minute suffirait à faire tourner la machine un bon bout de temps à vide, la pression est tarée vers 1.2 bar (température 110°) si je me souviens bien, je ne me risquerais pas à changer la soupape, ces "chaudières" se déforment vite avec une surchauffe. Pour une bonne marche en charge, il faudra les 3 bar de pression.
le problème, c'est de démarrer à cette pression basse, avec de la vapeur insuffisamment "sèche", il faut réchauffer la machine au chalumeau pour limiter la condensation, à mon avis c'est 15-20 min de démarrage...

Mais une fois en route,( à la vapeur bien sûr Henry ) nous parlons de machine à vapeur " vive " c'est une attraction spectaculaire...

https://www.youtube.com/watch?v=ymtK-iHQcF0

[natalefr]

Pour la vapeur sèche...

Blague à part...
Pour sécher la vap on pourrais enrouler le tuyau d'alim en vap du moteur dans la cheminée de la chaudière ? Une serpentine que fait monter la temp de la vapeur ?

[minimotoriste]

Bonjour tout le monde
Je viens juste apporter quelques précision a mon post ,j ai rénové ce moteur pour me faire plaisir et faire plaisir a son propriétaire
Je peux vous dire que dans l état il il me la présenté je n étais vraiment pas sur d en tirer quelque chose et puis je me suis pris au jeu avec mon âme de mécanicien (je ne suis pas du tout vaporiste) et j en suis arrivé la ,la puissance que peut fournir ce moteur ce n est pas l ombre d un soucis ,les segments du piston je les ai fait en "Téflon" car pour moi c était la meilleure solution pour le faire tourner à l air comprimé et sans graissage ,maintenant si un jour il doit tourner à la vapeur ,il faudra prendre les dispositions qui s imposent,comme je l ai montré plus haut vu les machines que possèdent ce collectionneur il doit savoir ce qu il faut faire .Je me répète la vapeur c est pas mon délire
Bonne après-midi .@+++.Henry.

[natalefr]

Même avec l'air comprimé, c'est pas mieux avoir un humidificateur de l'air ? car faire fonctionner à sec
