moteur hit & miss oscillant

2T,4T, H&M ...
Avatar du membre
gégé89
Messages : 2130
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

moteur hit & miss oscillant

Message non lu par gégé89 »

:coucou:
moteur 4 temps avec cylindre oscillant :o et régulation hit & miss de Philip Duclos . 18.5 cc
chemise et piston Ø 26 (ressemble a un piston vapeur )
Fichiers joints
IMG_4291 [800x600].JPG

Avatar du membre
styming
Messages : 62
Enregistré le : sam. 17 sept. 2016 15:02

Re: moteur hit & miss oscillant

Message non lu par styming »

Encore un beau projet en perspective et très original. La réalisation est déjà entamée !
Avec les plans et descriptifs de Philip Duclos c'est le succès garanti ; c'était un designer très réputé.

Avatar du membre
rhavrane
Messages : 1788
Enregistré le : ven. 11 févr. 2011 19:00
Localisation : Saint-Mandé
Contact :

Re: moteur hit & miss oscillant

Message non lu par rhavrane »

Bonjour,
Super projet, je n'avais pas encore vu de Hit & Miss oscillant. Prends ton temps Gérard, tu as le talent et fais-nous de belles photos et vidéos.
Raphaël
La vapeur oui, et avec son ...
Mes vidéos: http://www.youtube.com/user/rhavrane
Mes albums: https://picasaweb.google.com/104408627118165995713

Avatar du membre
Zéphyrin
Messages : 2735
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: moteur hit & miss oscillant

Message non lu par Zéphyrin »

bien trouvé Gégé !
un modèle vraiment à part !
ce livre de Philip Duclos est une merveille.

Avatar du membre
vaperigord
Messages : 210
Enregistré le : jeu. 20 déc. 2018 22:40

Re: moteur hit & miss oscillant

Message non lu par vaperigord »

:coucou:
encore un beau projet qui sort de l'ordinaire :)

Avatar du membre
vilbrequin
Messages : 1098
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: moteur hit & miss oscillant

Message non lu par vilbrequin »

Intéressant Gégé, je vait suivre TOP

Avatar du membre
gégé89
Messages : 2130
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur hit & miss oscillant

Message non lu par gégé89 »

:coucou:
le fond de cylindre,culasse et cylindre avec des ailettes pas comme sur le plan
Fichiers joints
IMG_4298 [800x600].JPG
IMG_4297 [800x600].JPG
IMG_4296 [800x600].JPG
IMG_4295 [800x600].JPG
IMG_4294 [800x600].JPG

Avatar du membre
scyllias91
Messages : 814
Enregistré le : jeu. 2 févr. 2012 19:25
Localisation : bagnolet

Re: moteur hit & miss oscillant

Message non lu par scyllias91 »

Superbe,
Moi qui vais être au chômage je vais demander à Gégé si il ne veut pas un apprenti :mrgreen:
A non ça on peut pas non plus on est confiné :aie:

Continue de nous faire rêver on en a besoin en ce moment .

Eric

Avatar du membre
gégé89
Messages : 2130
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur hit & miss oscillant

Message non lu par gégé89 »

:coucou:
suite des travaux,l'embase ,les supports paliers ,le coulisseau poussoir soupape.
la vis pression du palier de droite pousse sur la bille pour plaquer le pivot de gauche sur le joint torique .
Fichiers joints
IMG_4321 [800x600].JPG
IMG_4320 [800x600].JPG
IMG_4319 [800x600].JPG
IMG_4318 [800x600].JPG
IMG_4317 [800x600].JPG
IMG_4316 [800x600].JPG
IMG_4315 [800x600].JPG

Avatar du membre
gégé89
Messages : 2130
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur hit & miss oscillant

Message non lu par gégé89 »

:coucou:
usinage du bloc comprenant les soupapes et le pointeau du débit d' essence.
Fichiers joints
IMG_4331 [800x600].JPG
IMG_4330 [800x600].JPG
IMG_4329 [800x600].JPG
IMG_4328 [800x600].JPG

Avatar du membre
vilbrequin
Messages : 1098
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: moteur hit & miss oscillant

Message non lu par vilbrequin »

Chapeau Gégé, ca avance TOP

Avatar du membre
Malevthi
Administrateur du site
Messages : 4413
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)

Re: moteur hit & miss oscillant

Message non lu par Malevthi »

De la belle mécanique TOP Gégé toujours fidèle aux soupapes-vis :D
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)

Avatar du membre
gégé89
Messages : 2130
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur hit & miss oscillant

Message non lu par gégé89 »

:coucou:
les dernieres pieces avec le systeme de régulation,le vilebrequin et la came .
Fichiers joints
IMG_4342 [800x600].JPG
IMG_4341 [800x600].JPG
IMG_4340 [800x600].JPG
IMG_4339 [800x600].JPG

Avatar du membre
vaperigord
Messages : 210
Enregistré le : jeu. 20 déc. 2018 22:40

Re: moteur hit & miss oscillant

Message non lu par vaperigord »

:coucou:
ça y est il est presque fini TOP

Avatar du membre
gégé89
Messages : 2130
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur hit & miss oscillant

Message non lu par gégé89 »

:coucou:

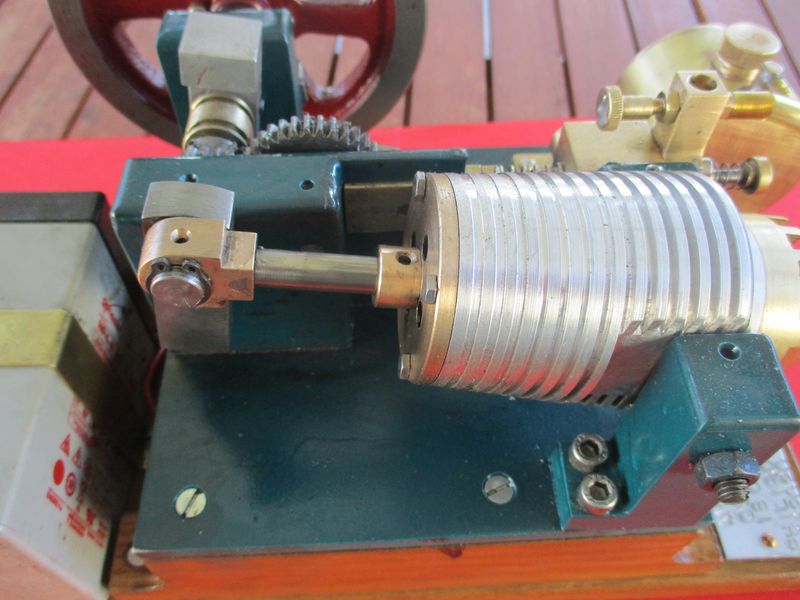

peinture et assemblage ,ça tourne jump la video bientot
Fichiers joints
IMG_4369 [800x600].JPG
IMG_4366 [800x600].JPG
IMG_4365 [800x600].JPG
IMG_4364 [800x600].JPG
IMG_4363 [800x600].JPG
IMG_4362 [800x600].JPG
IMG_4361 [800x600].JPG
IMG_4360 [800x600].JPG
IMG_4359 [800x600].JPG
IMG_4356 [800x600].JPG
