MOTEUR A GAZ

[vaperigord]

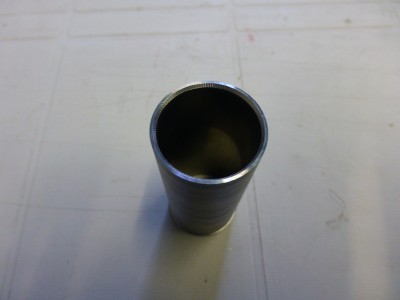

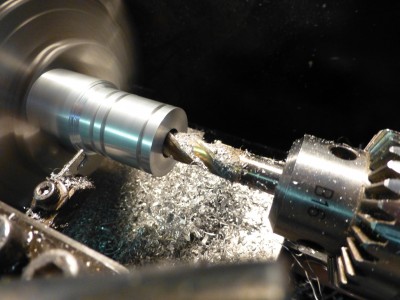

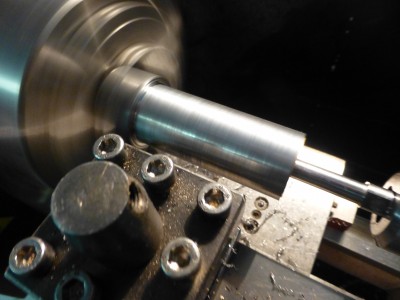

mise a la cote extérieure de la chemise tirée dans un bout de tube vérin hydraulique ,photo 3 montage utilisé pour maintenir le tube coté poupée

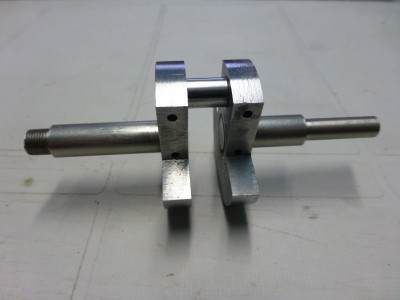

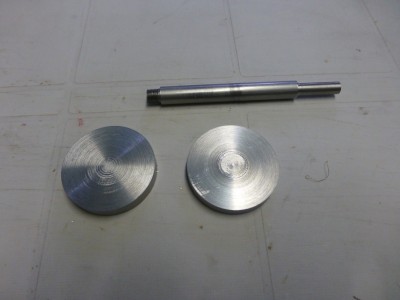

le vilebrequin collé au bloc press puis goupillé

[vilbrequin]

Ca avance dur

[gégé89]

c'est un roulement au bout de l'axe de la 3eme photo ?

[vaperigord]

c'est un roulement au bout de l'axe de la 3eme photo ?

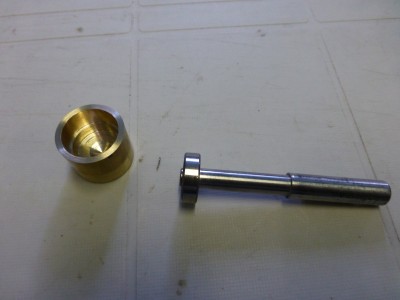

oui c'est un roulement logé a l'intérieur du rond laiton lui même a l'intérieur (sans jeu évidemment ) de la chemise pour la maintenir pendant l'usinage car il n'y a qu'un cm dans le mandrin

[vaperigord]

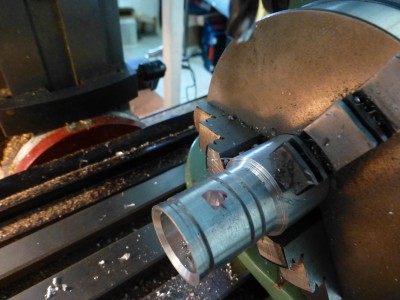

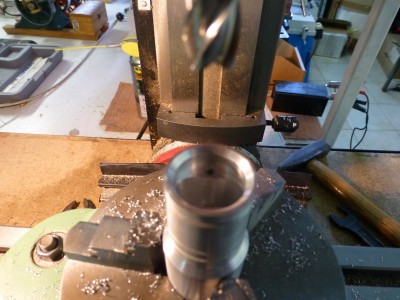

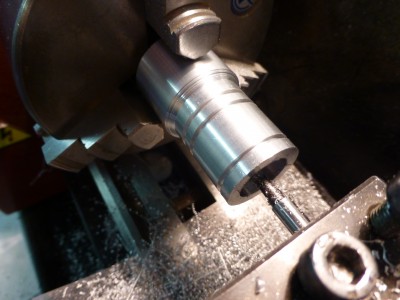

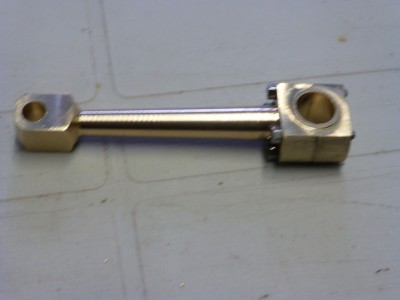

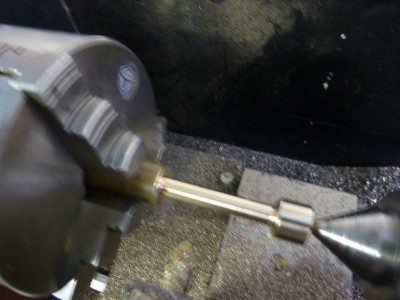

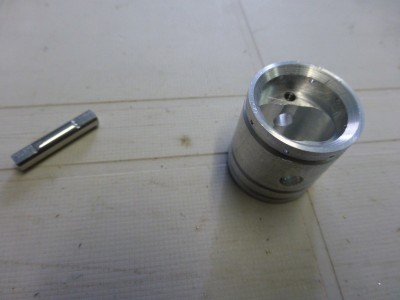

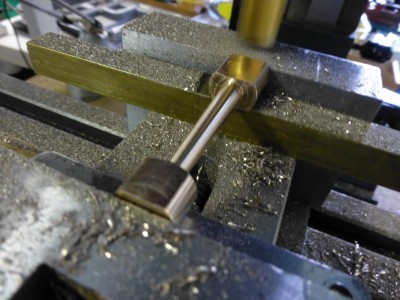

la suite avec la bielle usinée dans un rond bronze puis le piston en alu

[Malevthi]

Super !
De bien jolies pièces, ça avance

[vilbrequin]

[gégé89]

3 segments ?

[vaperigord]

3 segments ?

oui ça m'a étonné aussi mais je suis le plan

[vaperigord]

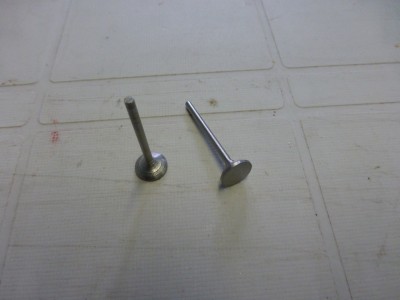

les soupapes

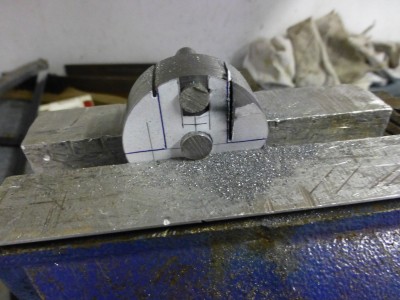

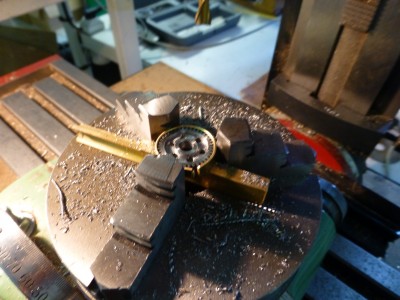

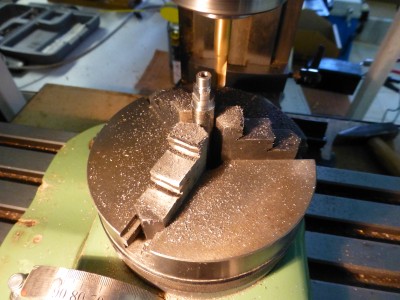

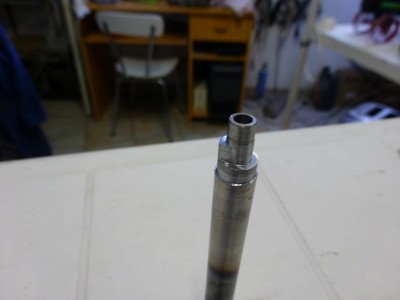

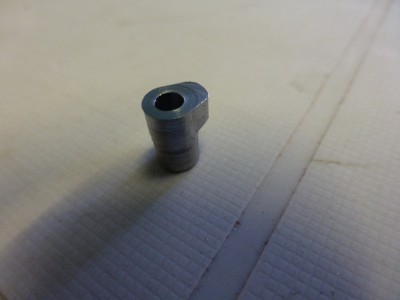

la came commande soupape échappement (soupape admission automatique)
pignon entraînement came

[Zéphyrin]

Je vois que tu tailles les cames verticalement, et d'ailleurs Gegé89 aussi, ça me parait plus simple et plus rapide qu'horizontalement, comme j'ai toujours fait, je vais changer le prochain coup...surtout que l'axe Z de ma fraiseuse n'est vraiment pas son point fort!
les pièces de qualité se suivent à grande vitesse !

[vaperigord]

Je vois que tu tailles les cames verticalement, et d'ailleurs Gegé89 aussi, ça me parait plus simple et plus rapide qu'horizontalement, comme j'ai toujours fait, je vais changer le prochain coup...surtout que l'axe Z de ma fraiseuse n'est vraiment pas son point fort!
les pièces de qualité se suivent à grande vitesse !

oui je trouve que ça va bien comme ça et quand ça me va bien je garde la méthode

[paterson]

3 segments ?

oui ça m'a étonné aussi mais je suis le plan

salutous,
2 pour l'étanchéité avec les ouvertures en opposition, et 1 racleur

[vaperigord]

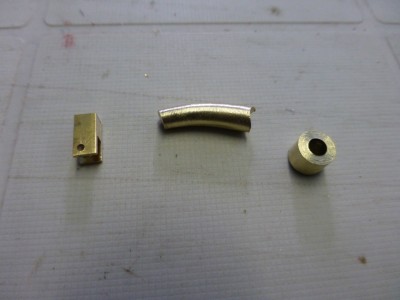

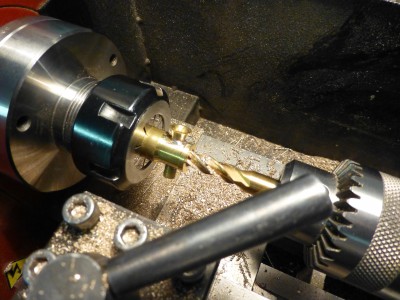

quelques petites pièces

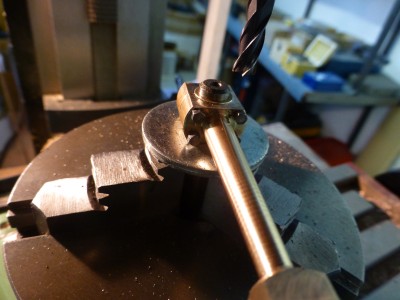

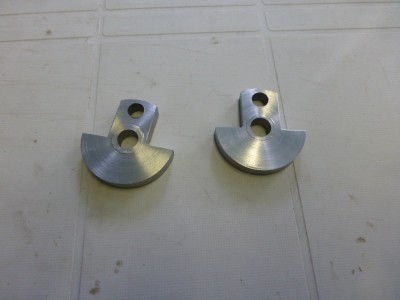

le bras de came

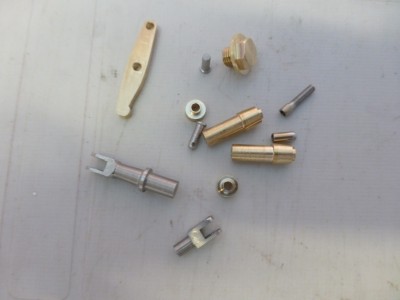

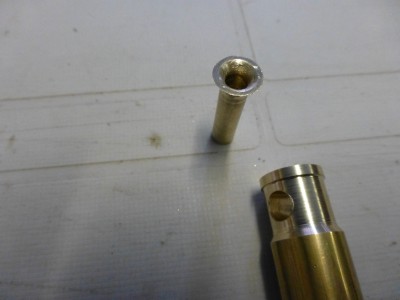

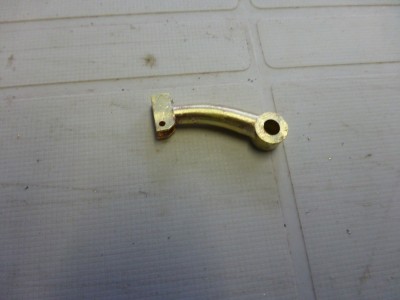

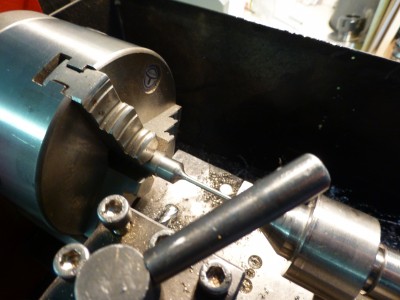

le culbuteur de soupape échappement ,pivot de culbuteur ,guides de soupapes et bouchon de carter

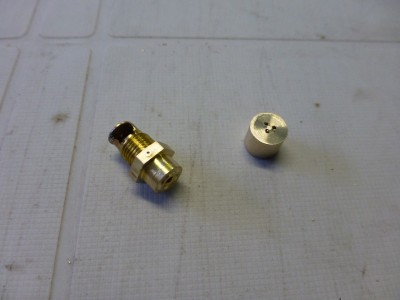

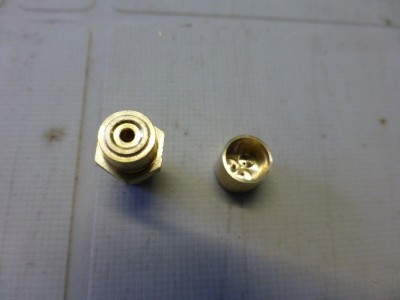

le bouchon évent de carter

[vaperigord]

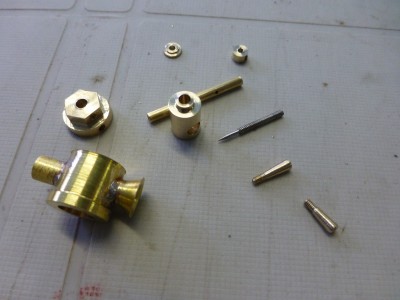

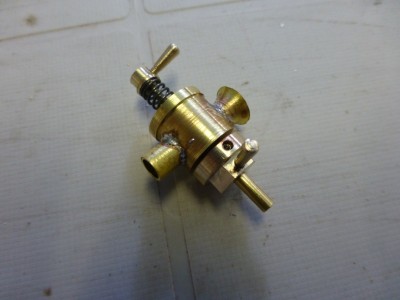

le carbu
