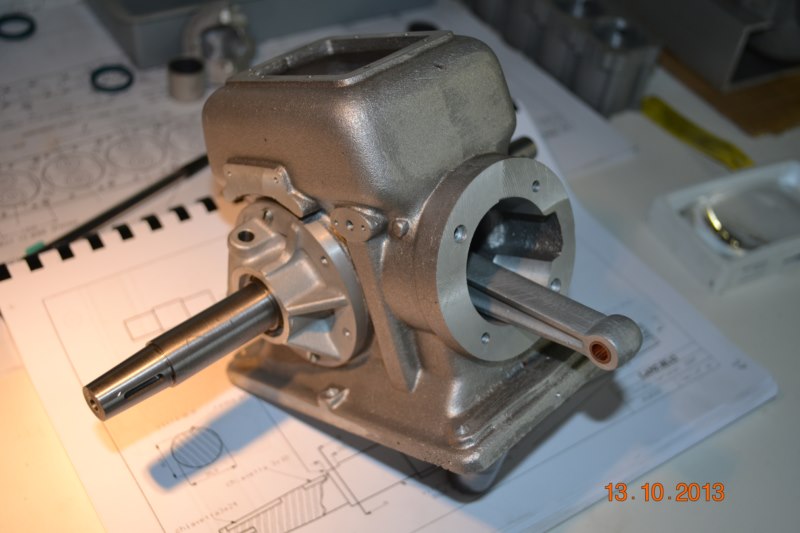

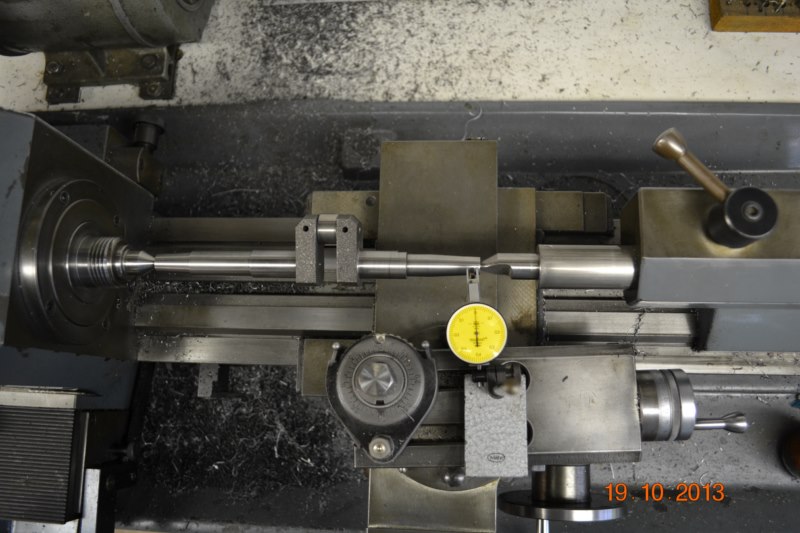

(Ph30) Montage à blank du vilebrequin et de la bielle. Après quelques réglages, tout est en ordre et prêt pour le montage final.

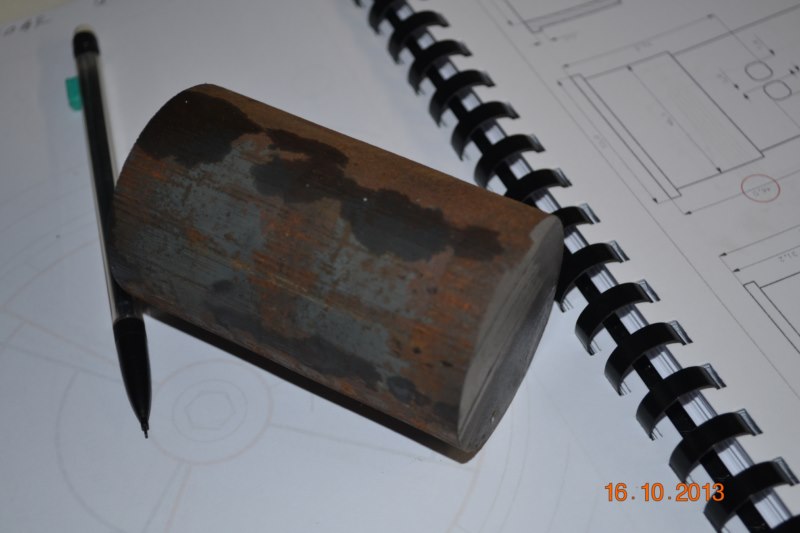

(Ph31 & 32) Le cylindre à l’état brut en GG25 pèse 1720gr. (95x55mm)
Dans la séquence d’usinage, j’ai procédé comme suit :
1) mise à longueur définitive (91mm)
2) Dégrossissage externe jusqu’à cote + 2mm

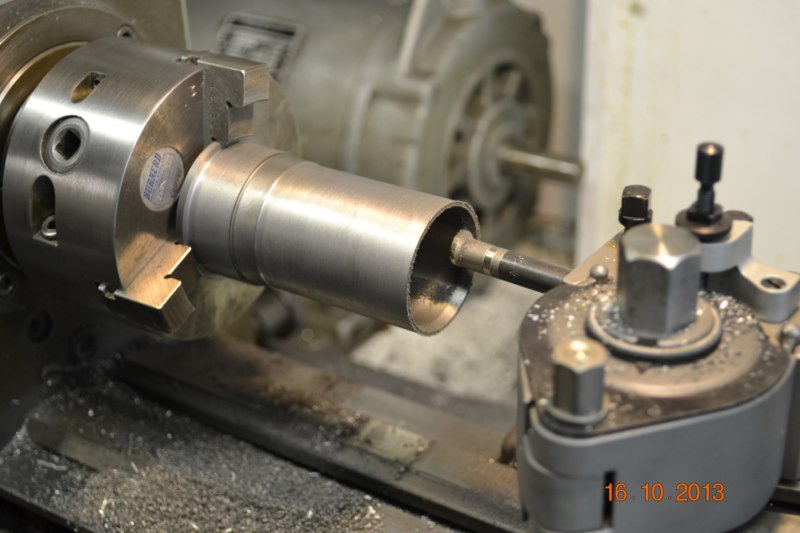

3) Dégrossissage interne en montage mixte. Mandrin + lunette
4) Finition interne à 40mm (40.13 finis)
5) Usinage d’un faux centre en aluminium afin de pouvoir continuer de travailler en mixte.
6) Finition externe
7) Honage
Le cylindre finis ne pèse plus que 240gr. Il reste encore à usiner les lumières de transfert.
LeZap

30 [800x600].jpg (59.39 Kio) Vu 8088 fois

31 [800x600].jpg (49.14 Kio) Vu 8088 fois

32 [800x600].jpg (60.39 Kio) Vu 8088 fois

[Malevthi]

Super, ça commence à prendre une belle tournure
Il doit y avoir une montagne de copeaux dans la cour mais ça vaut le coup pour cette belle machine !
Bonne suite.

[ZAPJACK]

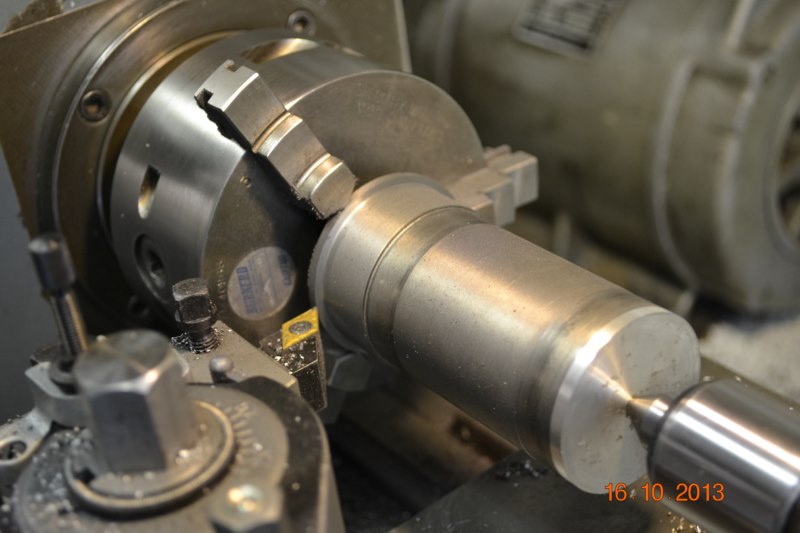

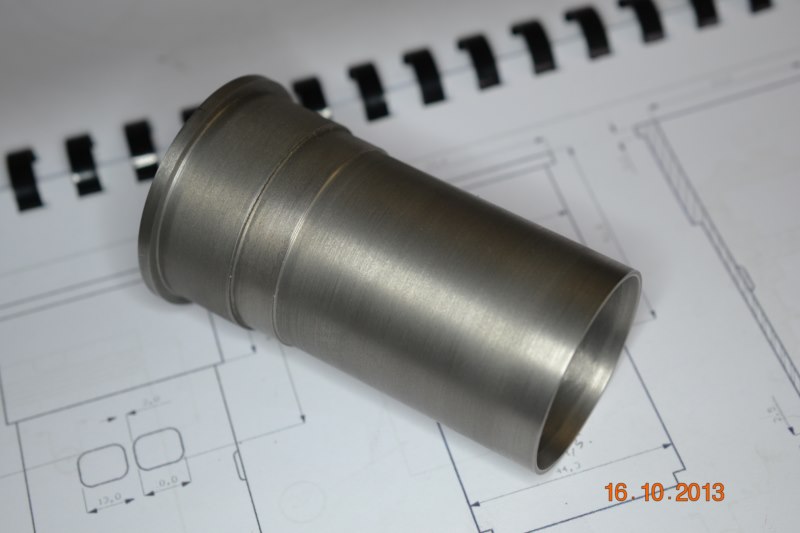

(Ph33 & 34) Usinage du chanfrein d’entrée du cylindre.

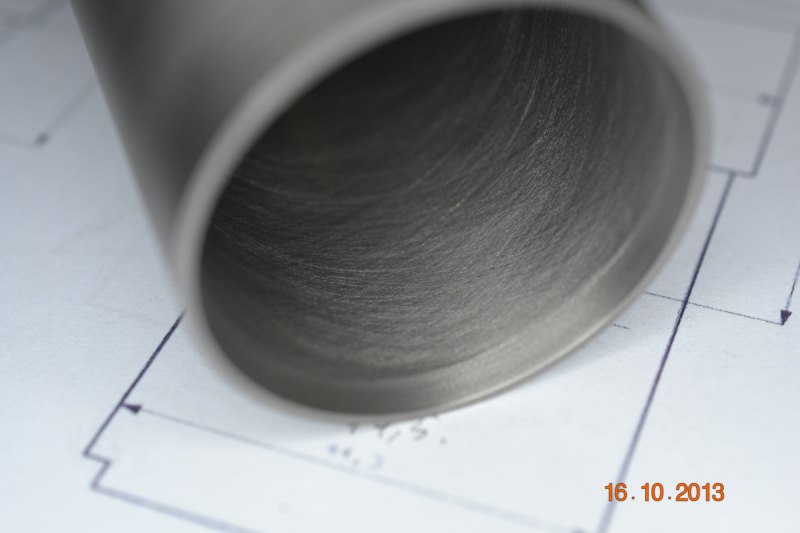

(Ph35) Cylindre finis et honage effectué

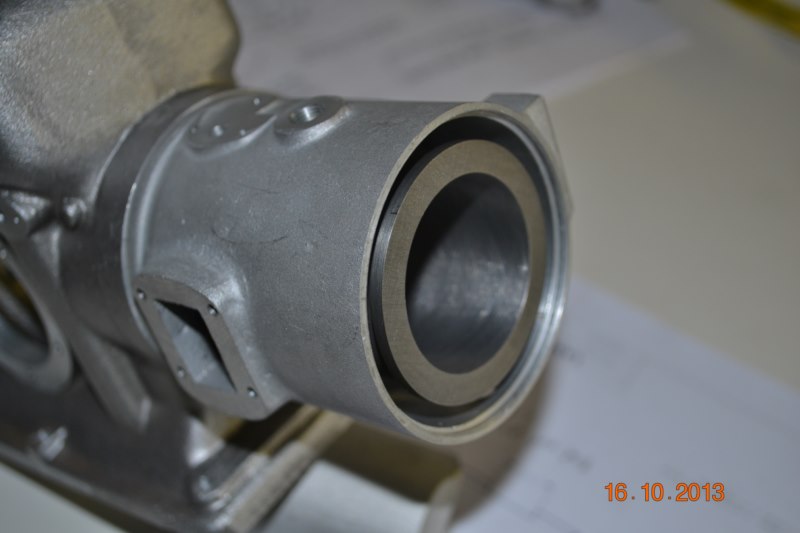

(Ph36) Montage à blank, ou on distingue bien les passages d’eau
LeZap

33 [800x600].jpg (62.28 Kio) Vu 8059 fois

34 [800x600].jpg (40.85 Kio) Vu 8059 fois

35 [800x600].jpg (37.68 Kio) Vu 8059 fois

36 [800x600].jpg (42.65 Kio) Vu 8059 fois

[maximus]

Magnifique travail comme dab



Au moins ce n'est pas du travail au noir!!!!!!

[Pif]

Bonjour
Une p'tite question sur les mots utilisés
Définition du mot " Honage " ? svp

@+ pif

[ZAPJACK]

Définition du mot "honage"

Le déglaçage des cylindres (également dénommé honing ou honage)
LeZap

[Bégé]

et voilà un exemple d'outil le "Honoir", ici est vendu par Bengs, mais il en existe de formes différentes,
(cliquez sur l'image)

[Pif]

Bonjour
Merci de vos réponses !
Boudiou mes j' 'avait utilisé se système quand je travaillais chez Poclain pour refaire des fûts de vérin hydraulique ( 40 ans )
Je ne me souvenais pas du nom !
@+ pif

[ZAPJACK]

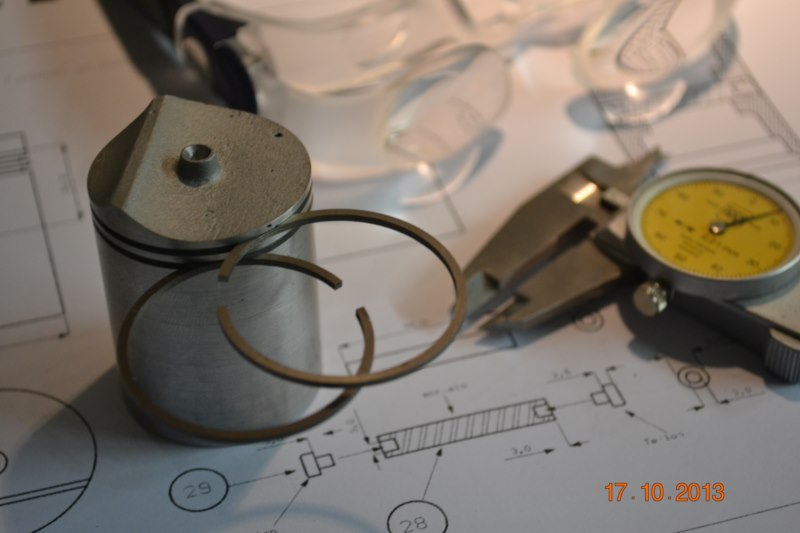

(Ph37) Le piston est brut en Alu coulé. S’il est un fait que les fonderies sont parfaites, l’aluminium est par contre de piètre qualité. Cela se ressent pendant l’usinage malgré une vitesse adaptée, différentes profondeurs de passe, arrosage de PétrOil et outil fraichement taillé. L’usinage externe à été fait en montage mixte (mandrin + CP) mais en mesurant régulièrement j’ai constaté 0.05mm de différence sur 50mm de longueur. C’est inacceptable.
Pour les dernières passes, j’ai enlevé la CP et travaillé en l’air, ce qui a rétablis la précision.
Pour les gorges des segments, la CP à été utilisée
En définitive avec un cylindre de 40.13 à 40.15, le piston à été usiné à 40.10
Et le résultat est parfait !! En bouchant le cylindre avec la paume, le piston reste figé et retombe dès la main retirée.
Je n'ai pas fait beaucoup de photos de peur d'être crucifié sur le mont des "normes de travail" mais il faut l'avouer je suis souvent "limite"
LeZap

37 [800x600].jpg (49.34 Kio) Vu 8034 fois

[ZAPJACK]

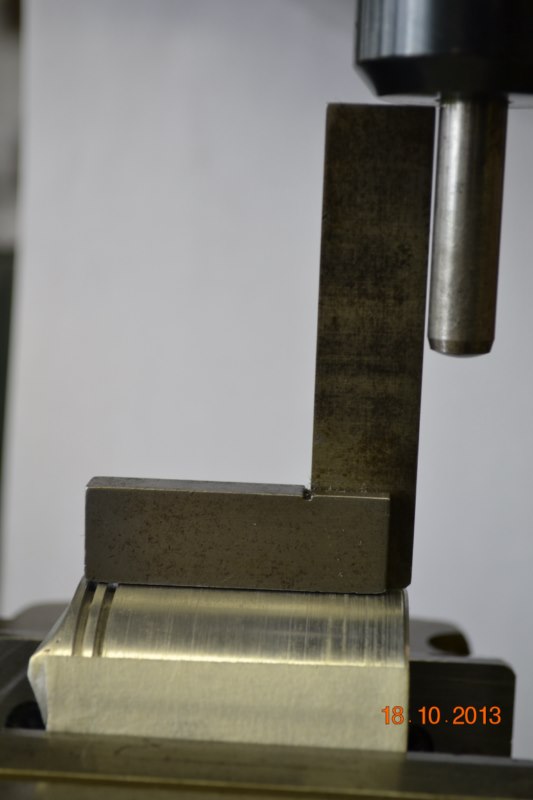

(Ph38) Vérification de l’équerrage entre le piston et la broche de la fraiseuse, avant alésage du trou d’axe de piston.

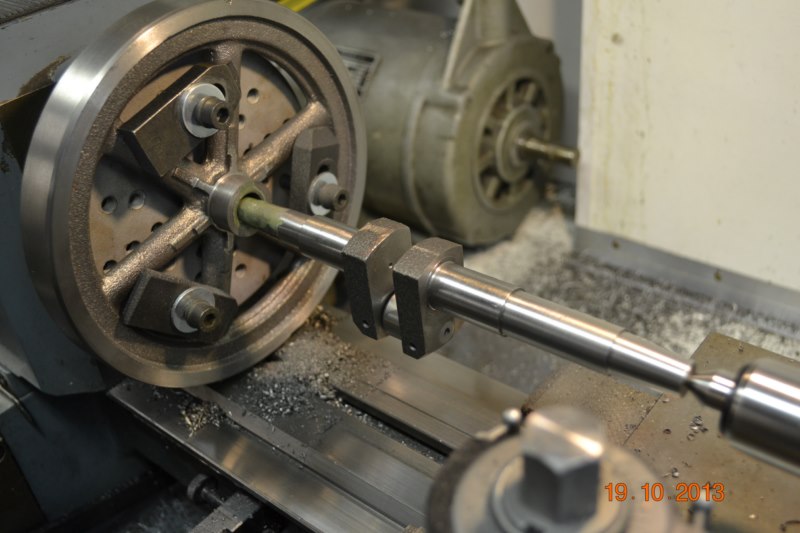

(Ph39) Début d’usinage du volant moteur. Mes mandrins étant trop petit et le volant à la limite des possibilités du tour, j’ai dû employer plusieurs artifices.
D’abord le volant est clamé sur un faux plateau. Ensuite, le chariot est au-delà de ses possibilités et je n’ai pas d’outil gauche. J’utilise donc un outil droit, monté à l’envers avec la rotation inverse.
LeZap

38 [800x600].jpg (38.62 Kio) Vu 8000 fois

39 [800x600].jpg (85.37 Kio) Vu 8000 fois

[gégé89]

systeme D comme debrouille
le piston etant bien orienté par rapport à son deflecteur

[ZAPJACK]

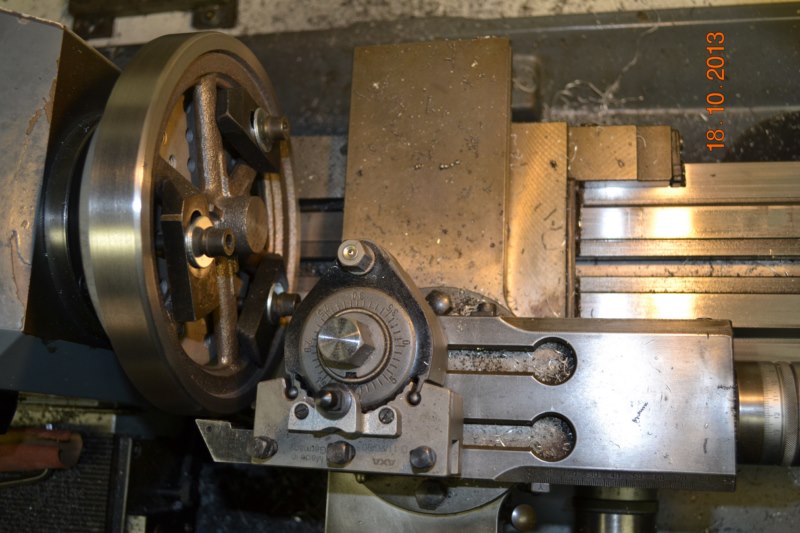

(Ph40) MàZ de la tourelle orientable pour avoir rigoureusement les mêmes angles.
(Ph41) Alésage cônique du volant moteur avec une pente de 3°

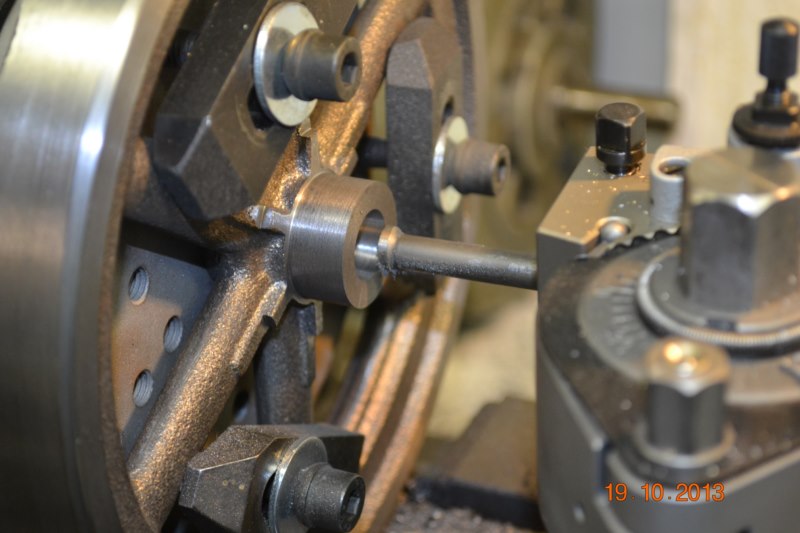

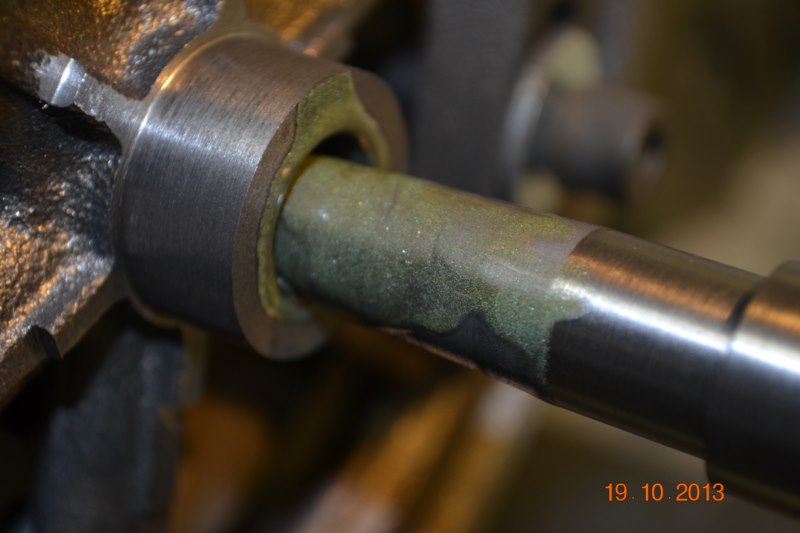

(Ph42, 43) une fois l’alésage terminé, je peaufine avec de la pâte à roder fine. Avec le volant d’un côté et le vilebrequin de l’autre. Le vilo est maintenu par la CP, ceci pour avoir un alignement parfait. Ensuite faire de légers mouvements de va et vient avec la CP avec le volant tournant à 125trm et bien sûr le vilebrequin fixe.

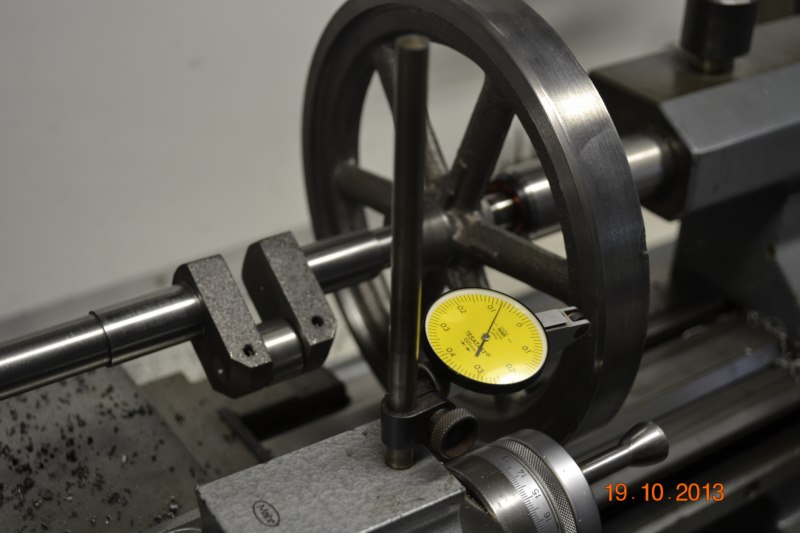

(Ph44) Après rodage et montage a blank, une vérification s’impose. Résultat 0.2mm de voile latéral et 0.2mm de faux rond.
Je m'atte(Ph40) MàZ de la tourelle orientable pour avoir rigoureusement les mêmes angles.
(Ph41) Alésage cônique du volant moteur avec une pente de 3°
(Ph42, 43) une fois l’alésage terminé, je peaufine avec de la pâte à roder fine. Avec le volant d’un côté et le vilebrequin de l’autre. Le vilo est maintenu par la CP, ceci pour avoir un alignement parfait. Ensuite faire de légers mouvements de va et vient avec la CP avec le volant tournant à 125trm et bien sûr le vilebrequin fixe.
(Ph44) Après rodage et montage a blank, une vérification s’impose. Résultat 0.2mm de voile latéral et 0.2mm de faux rond sur 190mm de diamètre.
Je m'attendais à pire, vu que sur mes deux moteurs précédent, j'avais environ 0.8mm dans les mêmes conditions
LeZap

40 [800x600].jpg (81.59 Kio) Vu 7953 fois

41 [800x600].jpg (66.29 Kio) Vu 7953 fois



44 [800x600].jpg (54.61 Kio) Vu 7953 fois

45 [800x600].jpg (77.93 Kio) Vu 7953 fois

[ZAPJACK]

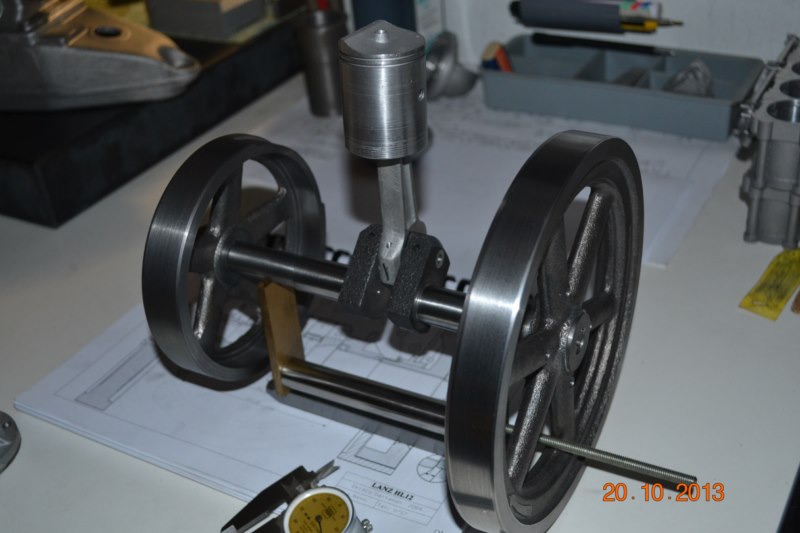

La photo du jour, 2ème volant, même principe

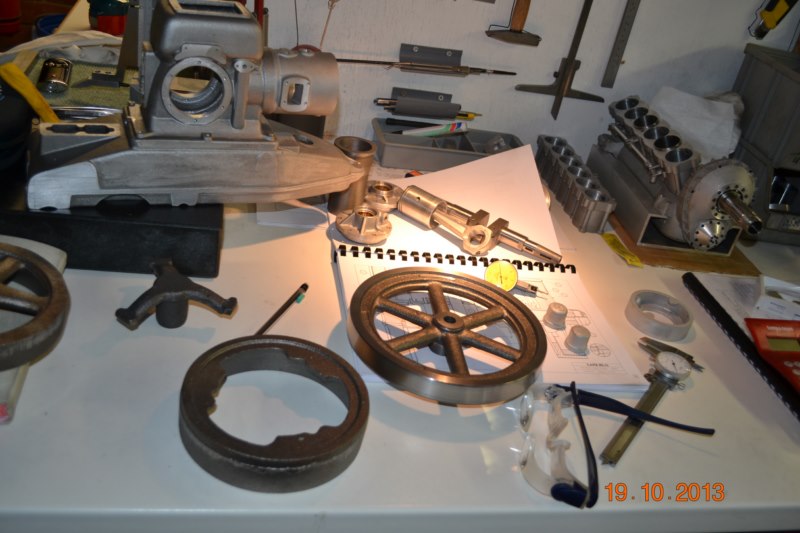

ici, l'ensemble vilo, bielle, piston, 2 volants faisant la pose
LeZap

46 [800x600].jpg (57.59 Kio) Vu 7913 fois

[ludique]

Et pas de photo de toi faisant la pause..?
