V twin Hoglet

Message non lupar gégé89 » lun. 24 mars 2014 18:26

:coucou:

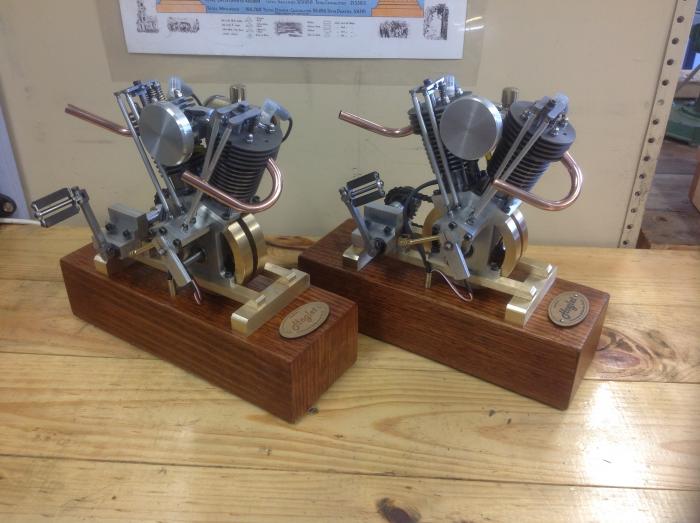

changement de registre :lol: avec la construction d'un V twin hoglet 38cm3
alesage 25,course 38

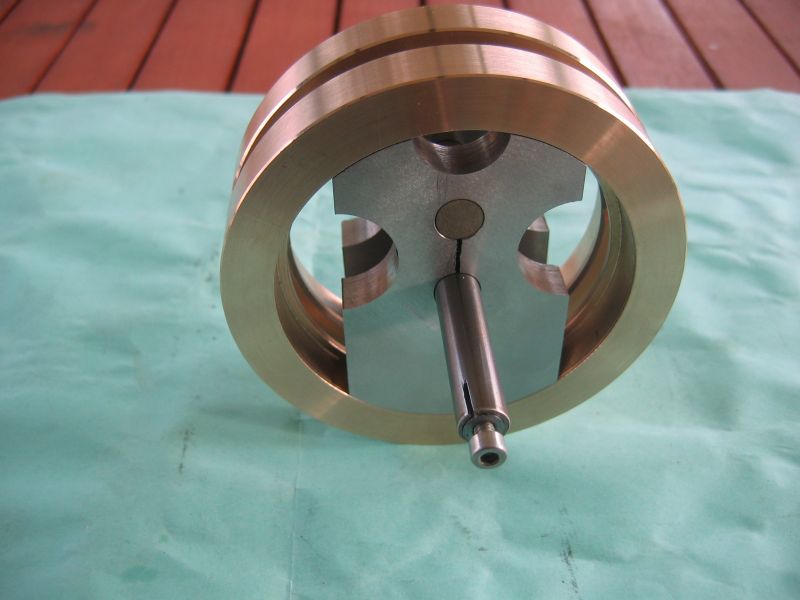

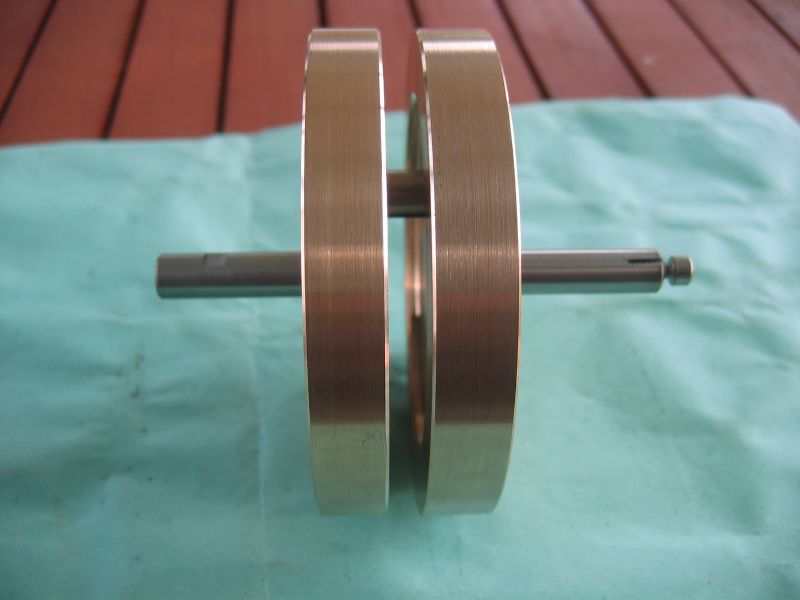

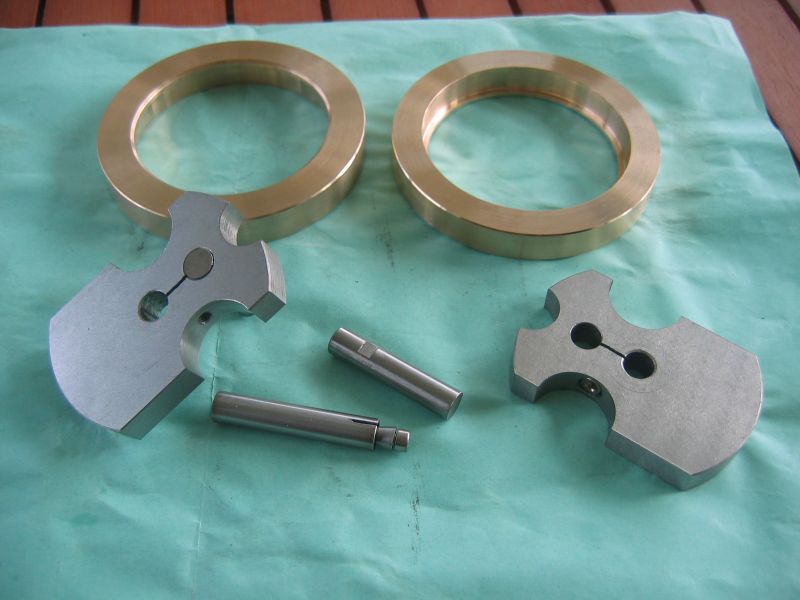

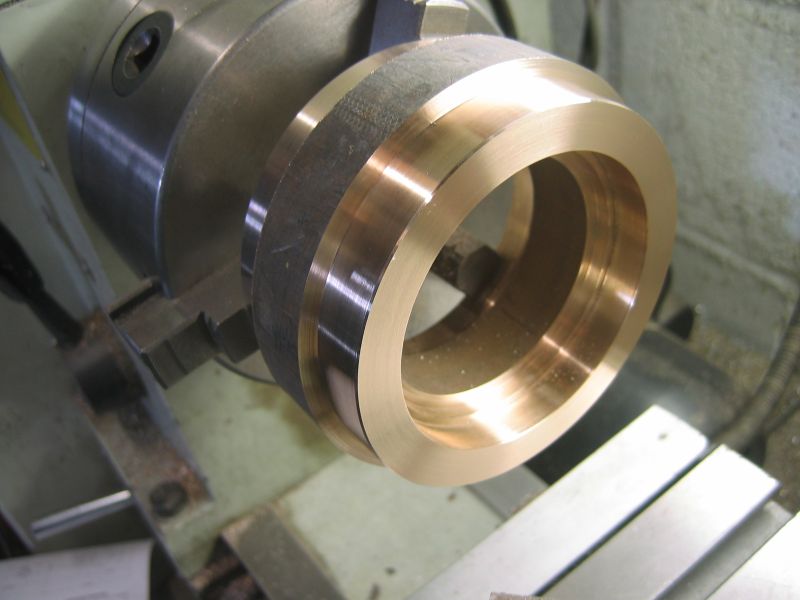

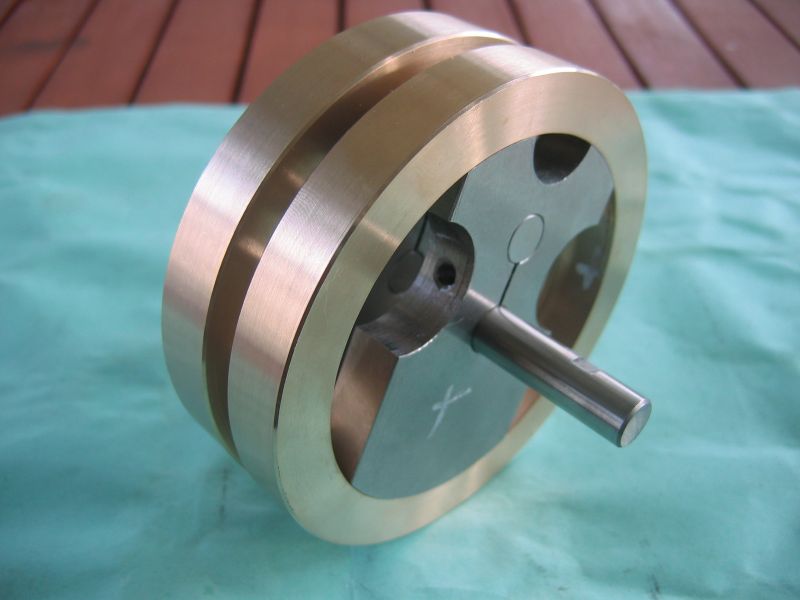

debut d'usinage par le vilebrequin en élements rapportés, Ø ext 103 mm
Fichiers joints
photo 1.jpg
photo 1.jpg (49.2 Kio) Vu 4110 fois
IMG_5939 [800x600].JPG
IMG_5939 [800x600].JPG (53.73 Kio) Vu 4110 fois
IMG_5942 [800x600].JPG
IMG_5942 [800x600].JPG (56.82 Kio) Vu 4110 fois
IMG_5943 [800x600].JPG
IMG_5943 [800x600].JPG (46.11 Kio) Vu 4110 fois
IMG_5944 [800x600].JPG
IMG_5944 [800x600].JPG (51.02 Kio) Vu 4110 fois
IMG_5945 [800x600].JPG
IMG_5945 [800x600].JPG (41.9 Kio) Vu 4110 fois

Avatar du membre

Zéphyrin
Messages : 1998
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 70

Re: V twin Hoglet

Message non lupar Zéphyrin » lun. 24 mars 2014 19:49

je vois des pédales de vélo sur la photo 1, c'est pour mettre sur une mob ?
François, not quite a know-it-all
mes albums Google Picasa
https://plus.google.com/113249908069844921550/posts

Avatar du membre

Papeete
Messages : 1161
Enregistré le : sam. 29 mai 2010 04:48
Localisation : Aubagne
Âge : 57

Re: V twin Hoglet

Message non lupar Papeete » lun. 24 mars 2014 21:40

Ca commence très fort encore une fois et pour le plaisir de tous les membres TOP TOP
Un post à suivre si j'arrive, trop rapide le Gégé !!
Laurent.
Au bout du tunnel on voit toujours la lumière.

Avatar du membre

jacky241
Messages : 733
Enregistré le : sam. 25 févr. 2012 20:54
Localisation : isere
Âge : 64

Re: V twin Hoglet

Message non lupar jacky241 » mar. 25 mars 2014 09:47

bonjour à tous,
régale nous gégé !
cordialement
jacky

Avatar du membre

maximus
Messages : 2149
Enregistré le : sam. 29 mai 2010 08:01
Localisation : 94 Chennevières sur Marne
Âge : 70

Re: V twin Hoglet

Message non lupar maximus » mar. 25 mars 2014 17:38

Bonjour,

Il ne s’arrête donc jamais, et tant mieux pour le plaisir de nos yeux TOP TOP

Avatar du membre

Malevthi
Administrateur du site
Messages : 3866
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 53

Re: V twin Hoglet

Message non lupar Malevthi » mar. 25 mars 2014 17:47

:coucou:
C'est un moteur superbe que tu attaques là Gégé TOP Les pièces déjà réalisées sortent de l'ordinaire et l'association des métaux divers est un régal ... comme d'hab. !
toptop
Le vrai trésor, c'est de transmettre.

Avatar du membre

ludique
Messages : 3724
Enregistré le : mar. 6 juil. 2010 22:39
Localisation : Bourges
Âge : 65

Re: V twin Hoglet

Message non lupar ludique » mar. 25 mars 2014 22:37

Malevthi a écrit ::coucou:
C'est un moteur superbe que tu attaques là Gégé TOP Les pièces déjà réalisées sortent de l'ordinaire et l'association des métaux divers est un régal ... comme d'hab. !
toptop

Article 1: le chef a toujours raison....
Article 2: si il a tort, se référer à l'article 1....Etc...

Mais la, on ne peut donner tort au chef... Bravo gégé, c'est super...
Nullam rem ex nihilo..(Lucrèce)

Avatar du membre

Georges Villette
Messages : 2279
Enregistré le : lun. 31 mai 2010 20:21
Localisation : Villette d'Anthon
Âge : 67

Re: V twin Hoglet

Message non lupar Georges Villette » mer. 26 mars 2014 10:05

Zéphyrin a écrit :je vois des pédales de vélo sur la photo 1, c'est pour mettre sur une mob ?

Ce doit être le Kick starter !
En tout cas , beau début Gérard !!! TOP
Georges
Le travail est bien une maladie !
Puisqu'il y a une médecine du travail !!! ( Coluche )

Georges ( CAV 1925 )

Avatar du membre

Auteur du sujet
gégé89
Messages : 1614
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 56

Re: V twin Hoglet

Message non lupar gégé89 » ven. 28 mars 2014 12:59

:coucou:

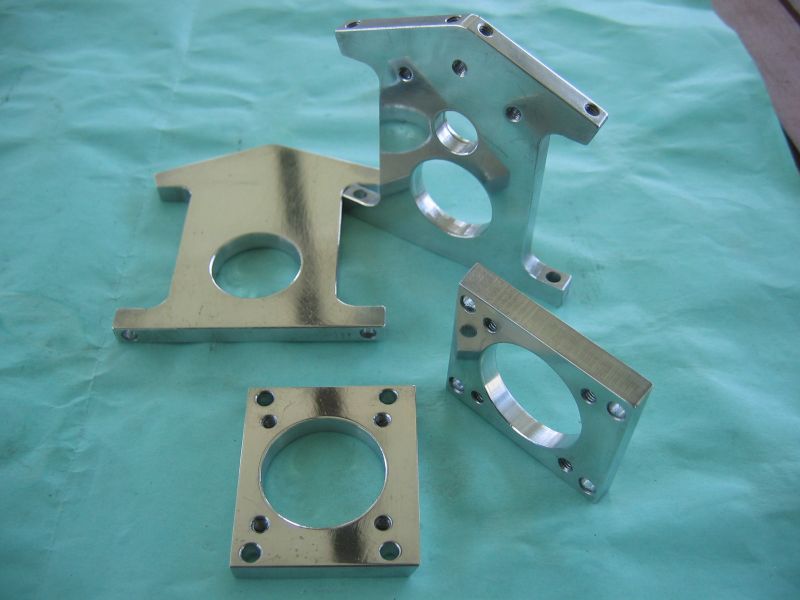

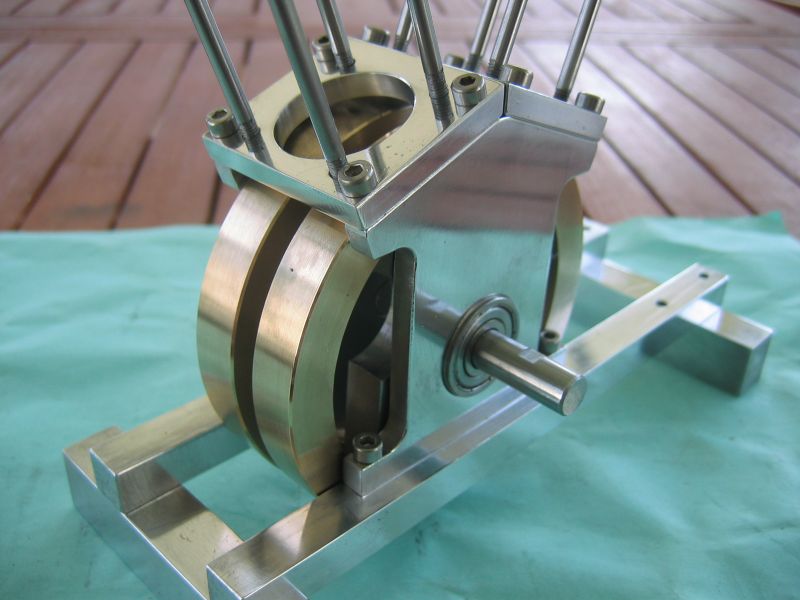

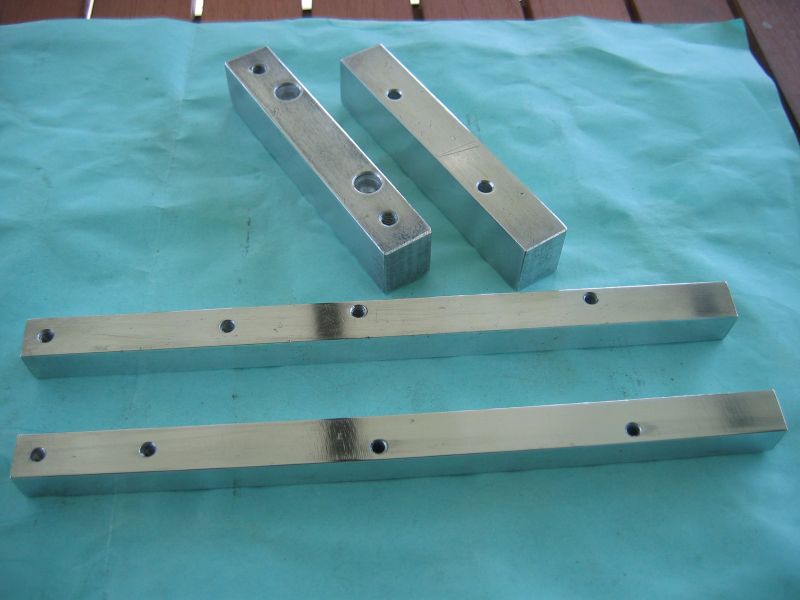

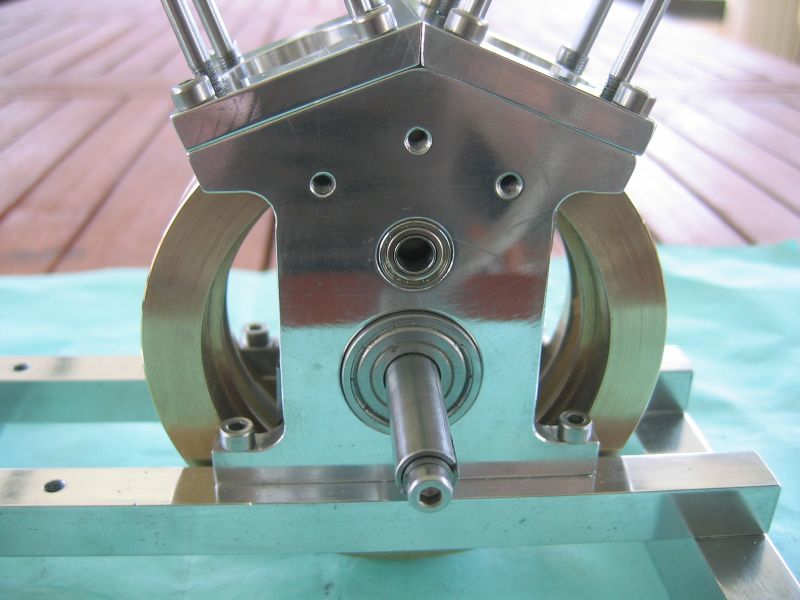

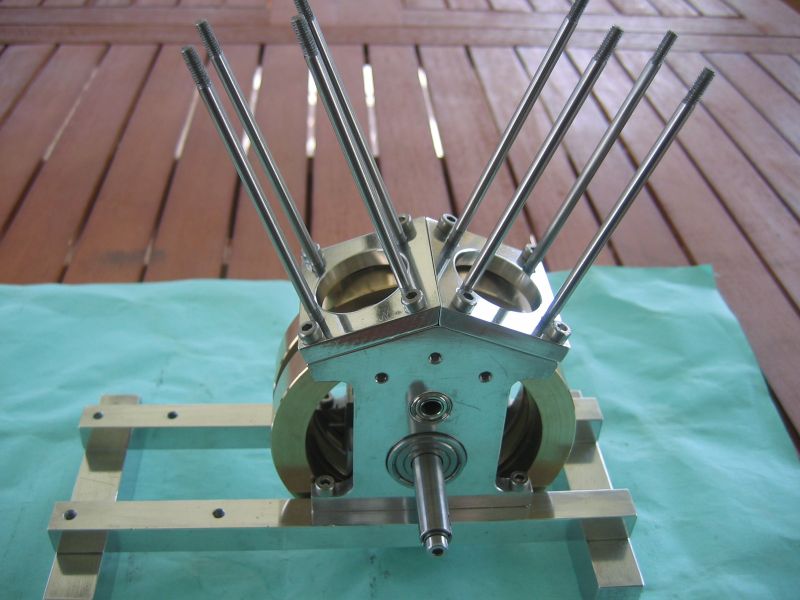

les travaux de la semaine avec le chassis,flasques carter,tiges de culbuteur,assemblage a blanc
Fichiers joints
IMG_5949 [800x600].JPG
IMG_5949 [800x600].JPG (53.11 Kio) Vu 3912 fois
IMG_5950 [800x600].JPG
IMG_5950 [800x600].JPG (51.56 Kio) Vu 3912 fois
IMG_5951 [800x600].JPG
IMG_5951 [800x600].JPG (67.59 Kio) Vu 3912 fois
IMG_5954 [800x600].JPG
IMG_5954 [800x600].JPG (62.24 Kio) Vu 3912 fois
IMG_5953 [800x600].JPG
IMG_5953 [800x600].JPG (63.91 Kio) Vu 3912 fois
IMG_5952 [800x600].JPG
IMG_5952 [800x600].JPG (70.06 Kio) Vu 3912 fois

Avatar du membre

Georges Villette
Messages : 2279
Enregistré le : lun. 31 mai 2010 20:21
Localisation : Villette d'Anthon
Âge : 67

Re: V twin Hoglet

Message non lupar Georges Villette » ven. 28 mars 2014 15:20

Mais pour Vieille Brioude mon Gégé , tu vas louer une camionnette ???? mdr
Georges
Le travail est bien une maladie !
Puisqu'il y a une médecine du travail !!! ( Coluche )

Georges ( CAV 1925 )

Avatar du membre

vilbrequin
Messages : 935
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne
Âge : 56

Re: V twin Hoglet

Message non lupar vilbrequin » ven. 28 mars 2014 16:04

Non , une semi , suis sur qu'il à fait des moteurs en douce :sorti:

Avatar du membre

Papeete
Messages : 1161
Enregistré le : sam. 29 mai 2010 04:48
Localisation : Aubagne
Âge : 57

Re: V twin Hoglet

Message non lupar Papeete » ven. 28 mars 2014 18:49

Bonjour à tous,
Pour Gégé:
Comment as tu fait la fente entre les 2 diamètres du vilebrequin sur les photos n° 3, 4 et 5. A la scie à métaux ??
Laurent
Au bout du tunnel on voit toujours la lumière.

Avatar du membre

Auteur du sujet
gégé89
Messages : 1614
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 56

Re: V twin Hoglet

Message non lupar gégé89 » ven. 28 mars 2014 19:15

Papeete a écrit :Comment as tu fait la fente entre les 2 diamètres du vilebrequin sur les photos n° 3, 4 et 5. A la scie à métaux ??

exactement,en diminuant la hauteur de la lame pour la rentrer dans le Ø 10.
Georges Villette a écrit :tu vas louer une camionnette ???

non je viens avec ça :lol:
Fichiers joints

Avatar du membre

Auteur du sujet
gégé89
Messages : 1614
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne
Âge : 56

Re: V twin Hoglet

Message non lupar gégé89 » lun. 14 avr. 2014 12:19

:coucou:

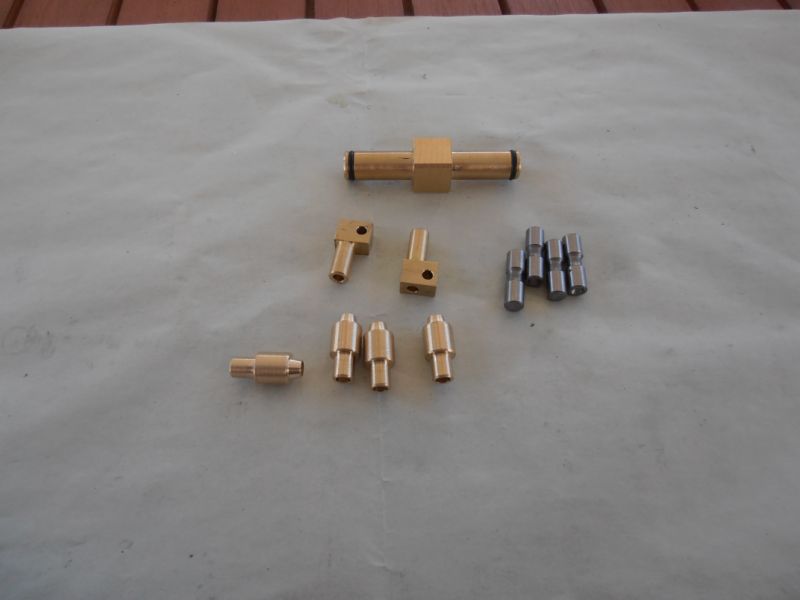

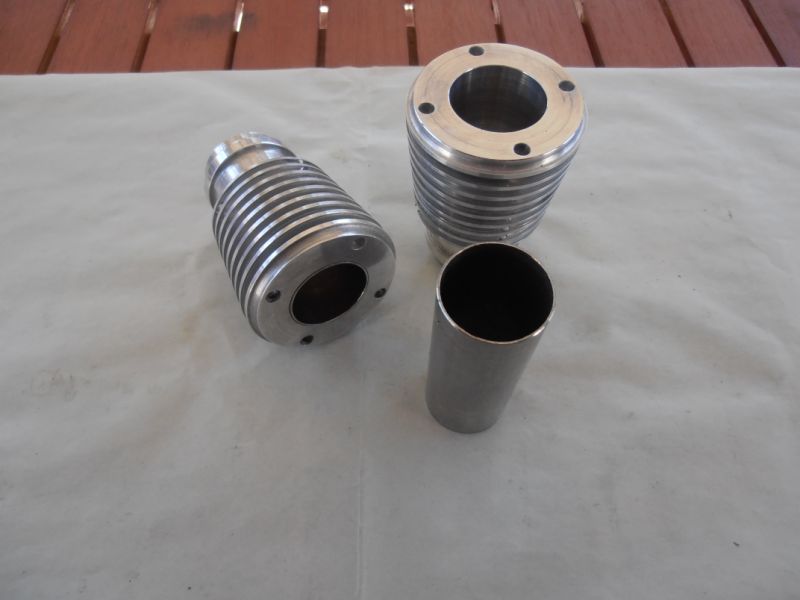

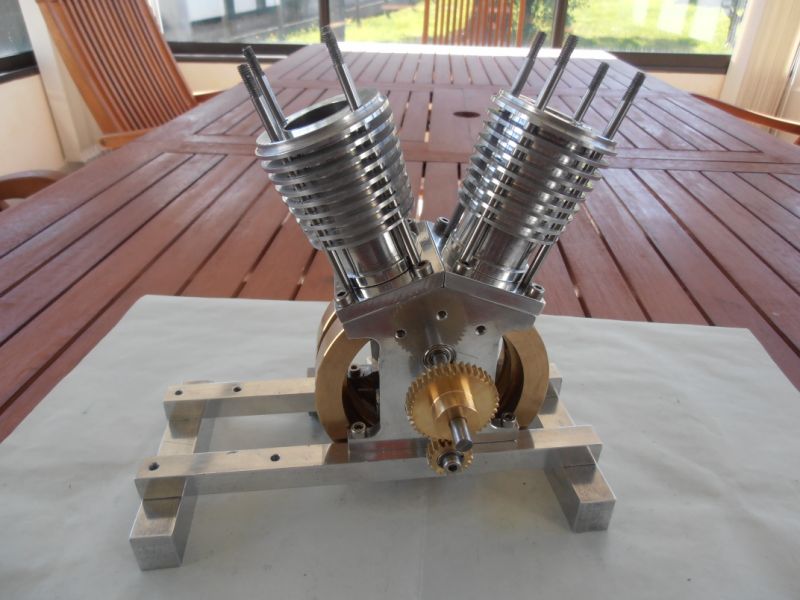

suite des pieces avec la pipe d'admission,support culbuteurs,poussoir de tige culbuteur,guide soupape,et les cylindres chemisés avec un tube de verin pneumatique ep 0,8
Fichiers joints
P4140002 [800x600].JPG
P4140002 [800x600].JPG (40.24 Kio) Vu 3766 fois
P4140003 [800x600].JPG
P4140003 [800x600].JPG (48.14 Kio) Vu 3766 fois
P4140006 [800x600].JPG
P4140006 [800x600].JPG (76.69 Kio) Vu 3766 fois

Avatar du membre

vilbrequin
Messages : 935
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne
Âge : 56

Re: V twin Hoglet

Message non lupar vilbrequin » lun. 14 avr. 2014 12:24

C'est un vrai plaisir de voir tes constructions Gégé . C'est TOP
