moteur 4 temps sans soupape

[gégé89]

bonsoir

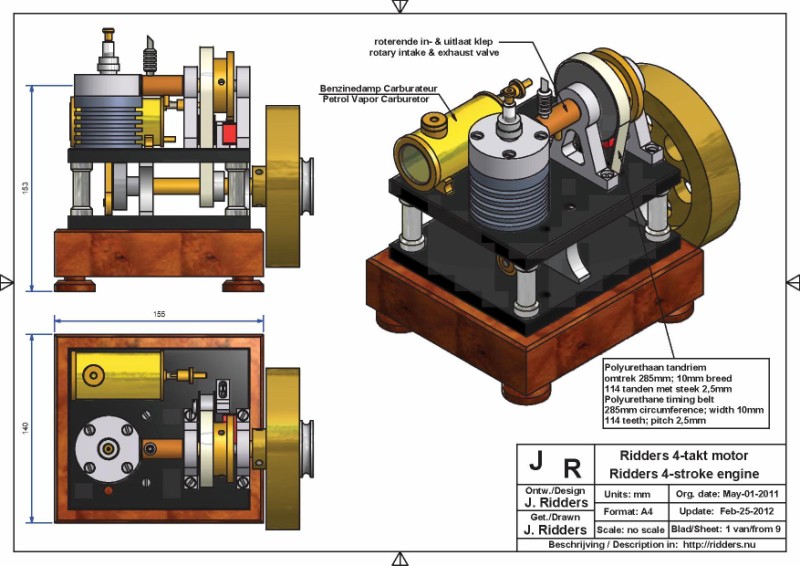

un nouveau moteur à l'étude,d'apres les plans de jan ridders
c'est un 4 temps,il n'y a pas de soupape, l'admission /echappement etant assuré par un systeme rotatif.
alésage 25mm,course24, cylindrée 12cm3

[Georges Villette]

On va suivre !!!
Et il est fini fin novembre ???
Georges

[minimotoriste]

Bonsoir gégé et tout le monde
Quand je lis moteur sans soupapes je pense tout de suite Panhard ,mais si je comprends bien dans ton moteur ce n est pas la chemise qui est mobile mais une distribution qui s apparente a un moteur a vapeur (ou j ai tout faux )
Dans tout les cas encore un beau challenge
@+++.Henry.

[gégé89]

Et il est fini fin novembre ???

ou avant si tout va bien

une distribution qui s apparente a un moteur a vapeur (ou j ai tout faux )

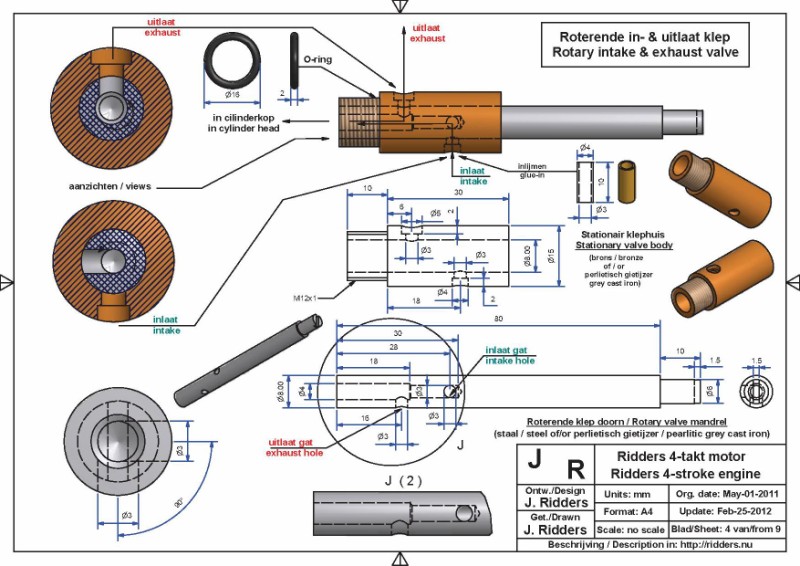

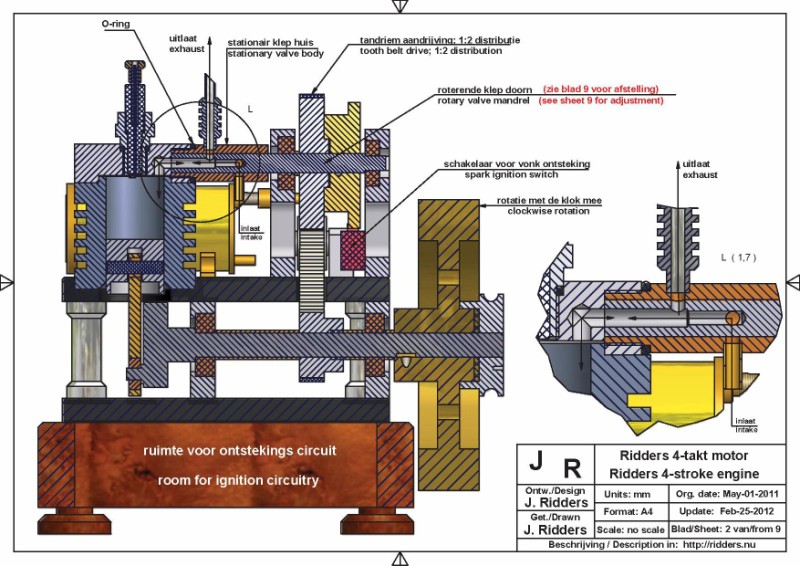

un arbre creux avec 2 trous decalés de 90° tourne (a demi vitesse du vilebrequin )dans un fourreau qui a aussi 2 trous mais decalés de 180°.un plan pour mieux comprendre

[Zéphyrin]

Oh sympa la distribution rotative, sans doute plus difficile à rendre étanche que des soupapes classiques sans la compression...

[vilbrequin]

Infatigable Gégé , tu fait jamais de pose , je vais suivre cela de prés

[ZAPJACK]

Ah çà, oui alors
J'ouvrirai des yeux comme des billes quand tu sera au boisseau et au cylindre de celui-ci
A mon avis, la qualité du moteur repose en grande partie sur l'usinage de ces deux pièces.
LeZap

[gégé89]

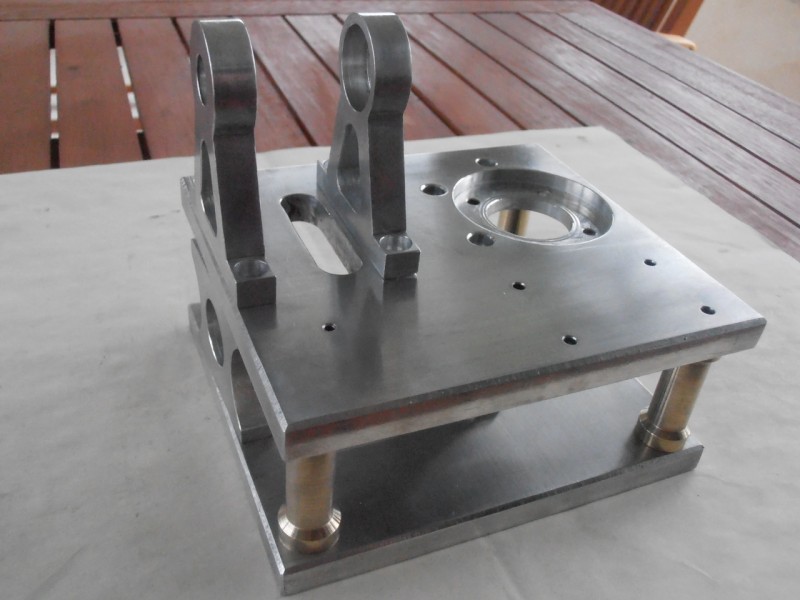

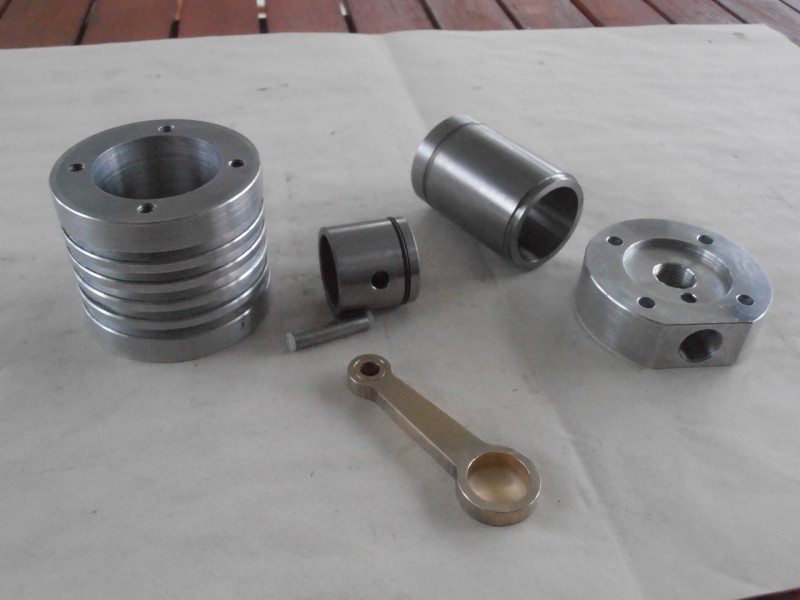

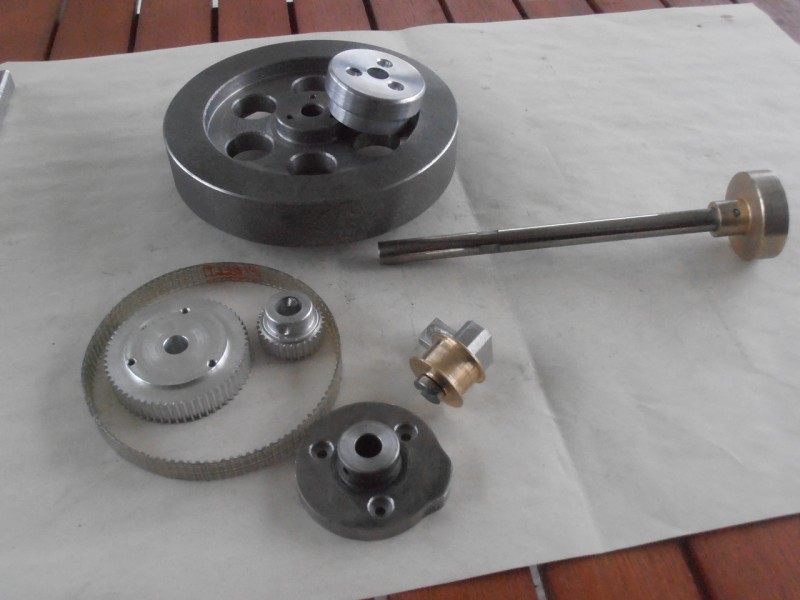

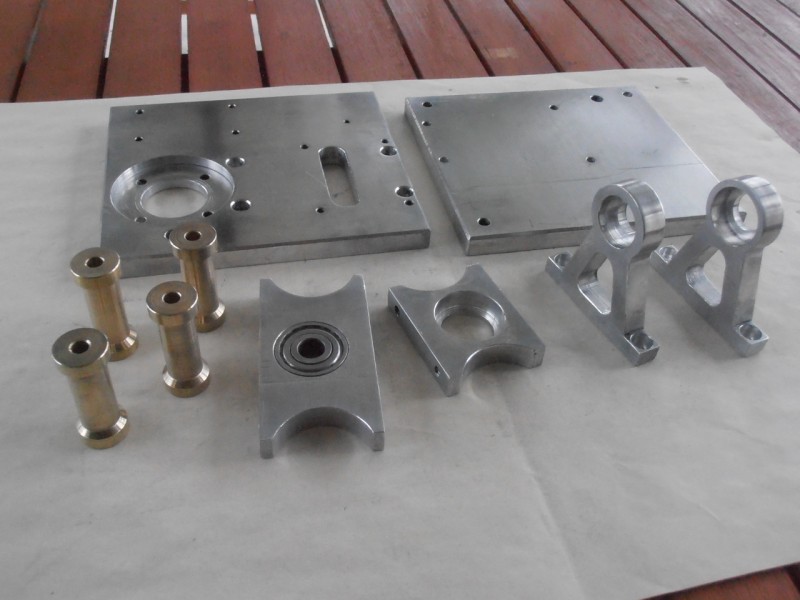

une grande partie des pieces est terminée

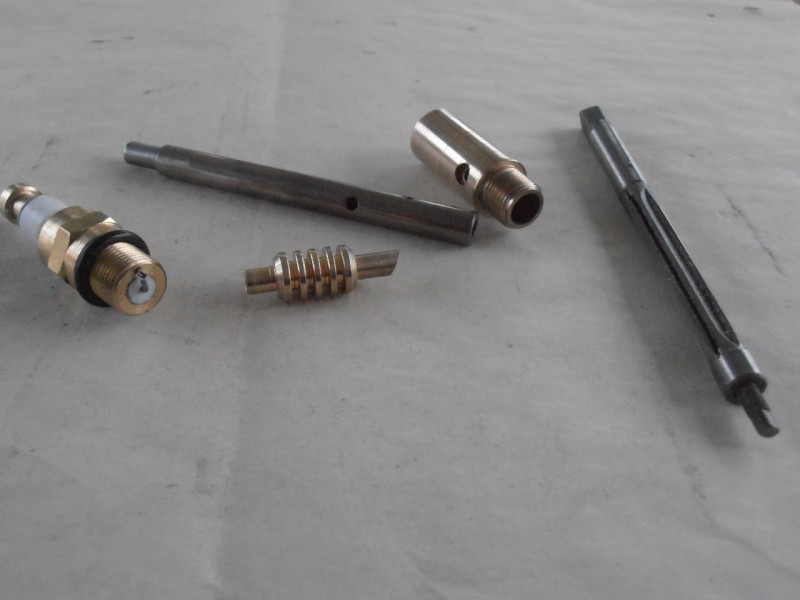

le point important de ce moteur etant la meilleure etanchéité possible entre l'axe tournant d'admission /echappement et le fourreau.j'ai percé jusqu'a 7,9mm et terminé l'alesage avec un alesoir expansible Ø8 + de l'huile .l'axe provient d'une imprimante et le fourreau est en bronze .l'ajustement parait correct .

[minimotoriste]

gégé et tout le monde
En plus il nous fabrique même la bougie
Bonne suite .@+++.Henry.

[vilbrequin]

Superbe comme d'habitude , mais alors quelle vitesse ! 4 jour pour faire une grande partie des pièces , hé bien moi je démissionne , je jette l'éponge

[ludique]

Peut être qu'en 4 ans j'y arriverais.....

[gégé89]

bon rassurez vous j'avais commencé deja avant

[maximus]

Bonjour tous,

Bon on est rassuré mais cela n'enlève en rien a la qualité de ton usinage

[Pif]

Bonjour à vous;

bon rassurez vous j'avais commencé deja avant

Oui, la veille

[gégé89]

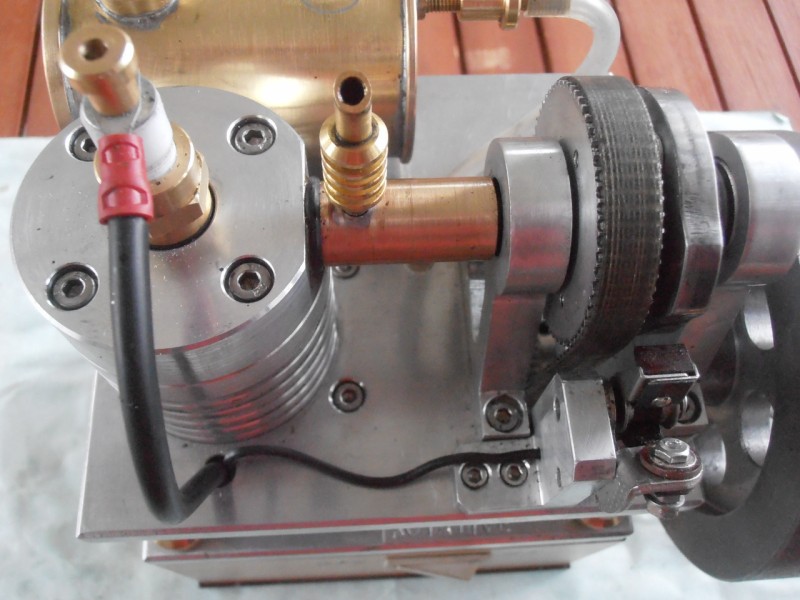

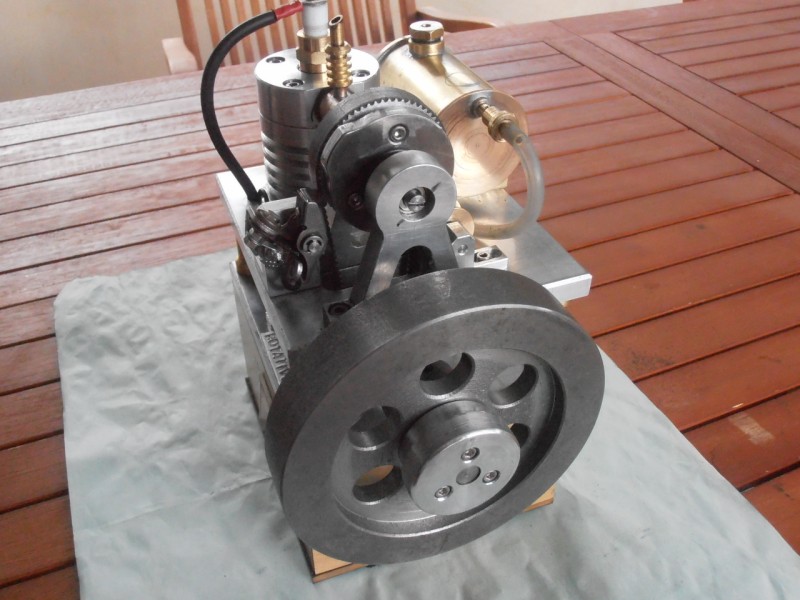

bonsoir

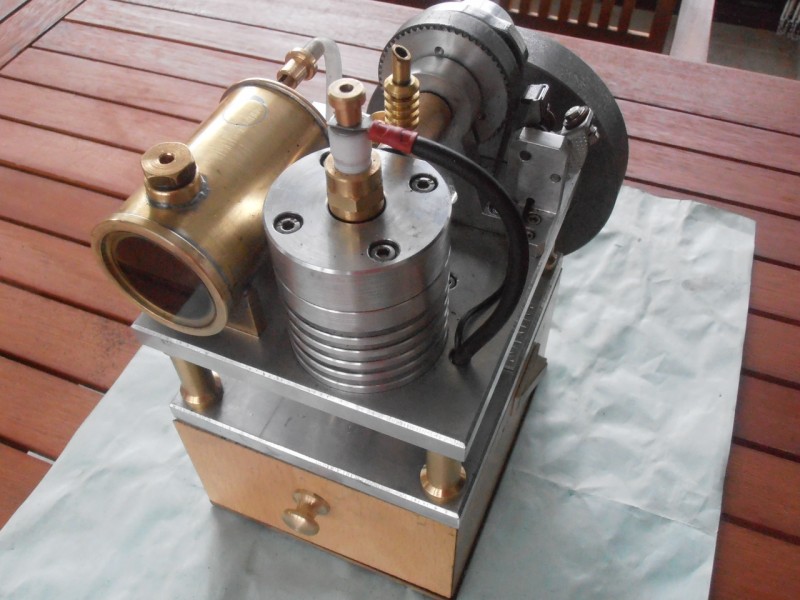

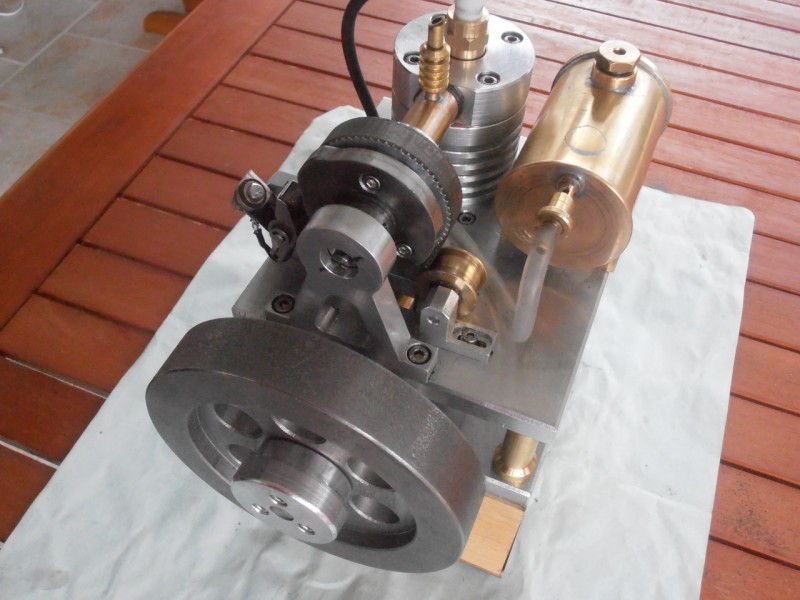

suite et fin
http://www.youtube.com/watch?v=x9aiu7bOsxA
