moteur vendeuvre ev9

Message non lu par gégé89 »

:coucou:
de retour apres quelques autres occupations pétaradante ....

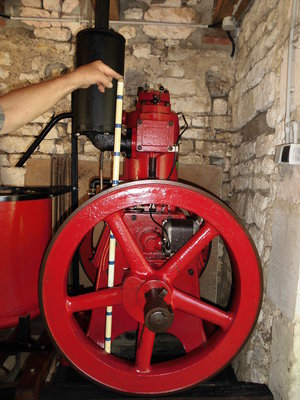

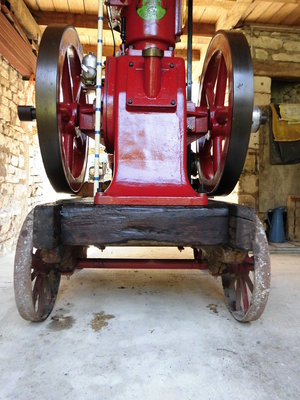

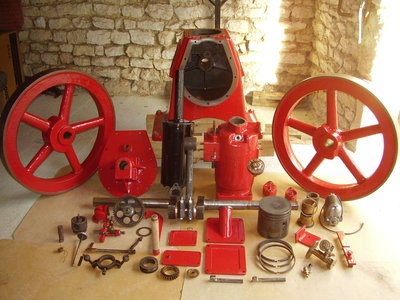

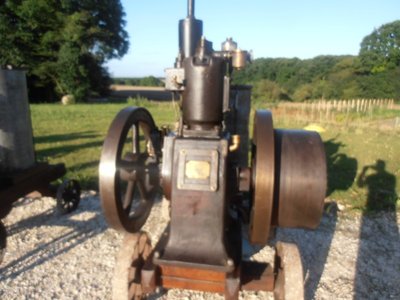

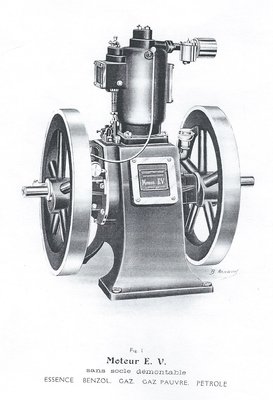

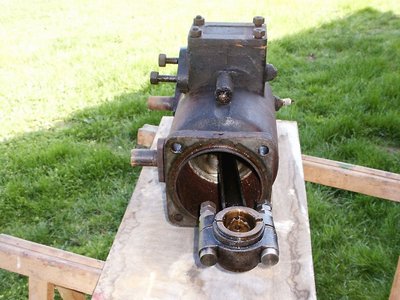

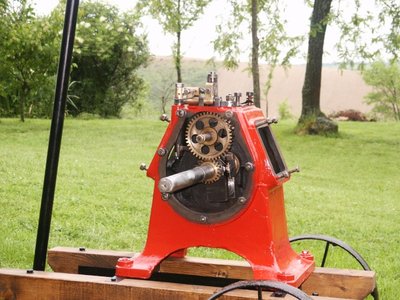

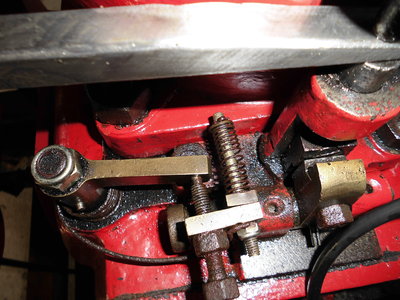

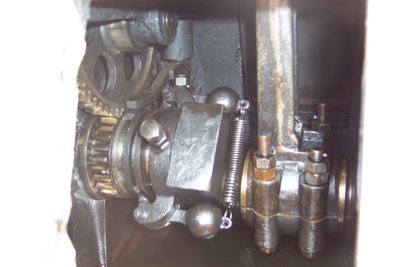

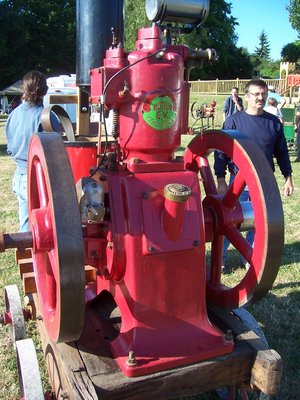

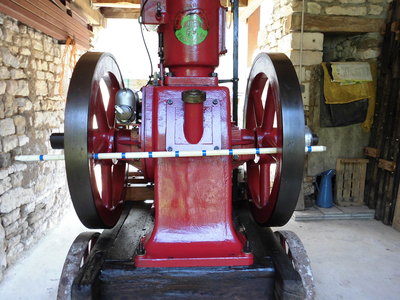

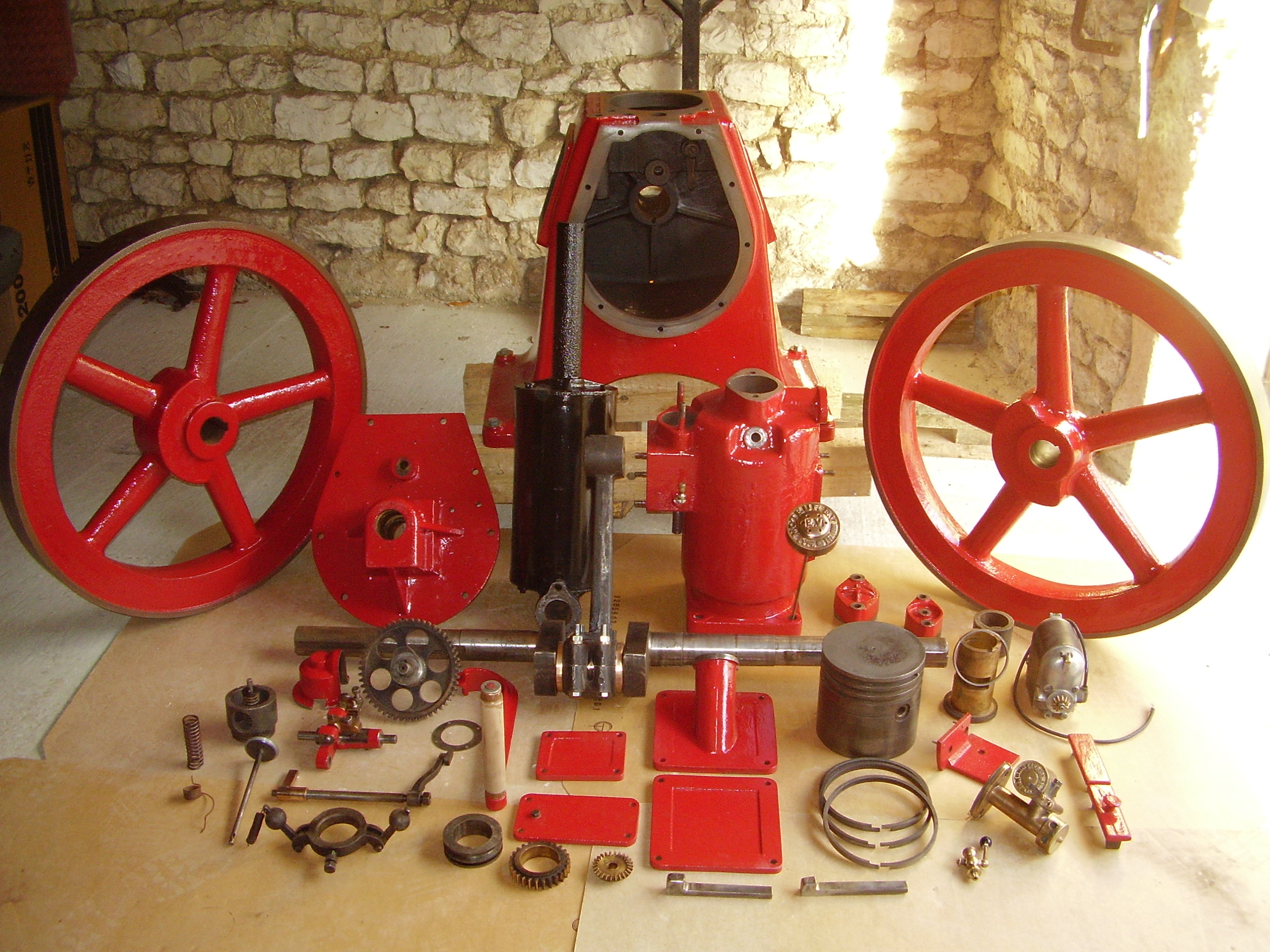

un collectionneur (celui de la video) de moteur ancien me demande s'il est possible de lui réaliser un de ses moteurs en reduction,je vais tenter l'aventure :roll:

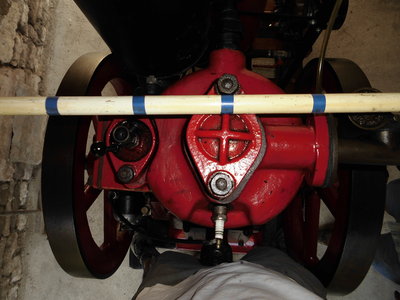

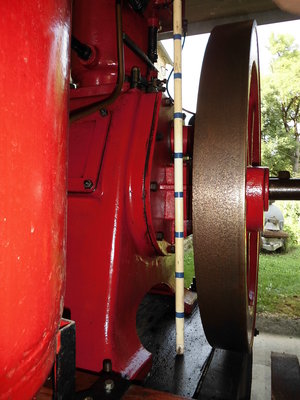

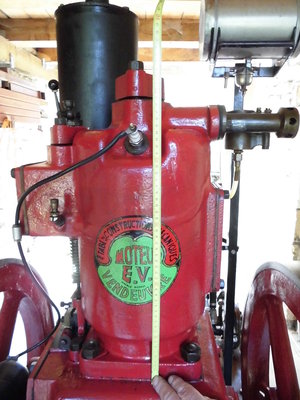

je vais le faire à l'echelle 1/5,pas de plan juste des photos ou je prend des mesures.
https://www.youtube.com/watch?v=5t_arlDlgsM
Fichiers joints
P8062750 [800x600].JPG
Looze2011 073.jpg
1923 7.jpg

Avatar du membre
minimotoriste
Messages : 2002
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin

Re: moteur vendeuvre ev9

Message non lu par minimotoriste »

Bonsoir "Gégé" et tout le monde
gégé89 a écrit :je vais le faire à l'echelle 1/5,pas de plan juste des photos
C est un beau défi :bravo
Je regarderai le week-end prochain a "TRACTOMANIA"si je peux de trouver quelques docs sur ce moteur ;-)
Bonne soirée .@+++.Henry.

Avatar du membre
actinos76
Messages : 287
Enregistré le : mer. 23 août 2017 23:07

Re: moteur vendeuvre ev9

Message non lu par actinos76 »

oh punaise c'est tout un art le démarrage du moteur...la, pas question de faire comme on le fait maintenant en sautant dans la voiture le matin.
@+,vincent.

Avatar du membre
Zéphyrin
Messages : 2684
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Contact :

Re: moteur vendeuvre ev9

Message non lu par Zéphyrin »

Super projet Gégé, vraiment pas commun !
nul doute que tu vas pouvoir faire une merveille !
1/5 pas commode de rendre compte de la taille, ça ferait combien pour l'alésage et la course...

Avatar du membre
gégé89
Messages : 2085
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur vendeuvre ev9

Message non lu par gégé89 »

la hauteur du carter sera de 130,le cylindre avec sa culasse 90 ce qui nous fait une hauteur total de 220 de la base au dessus de la culasse.
alesage de 30,course de 40, 28 cc ,Ø des volants 154 ,regulation hit&miss,soupape d'admission libre.
Fichiers joints

Avatar du membre
paterson
Messages : 4719
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: moteur vendeuvre ev9

Message non lu par paterson »

SUPER challenge que ce moteur :bravo Tu construis en mécano-soudé ou tu envisage des fonderies (préférable) ? TOP
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre
gégé89
Messages : 2085
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur vendeuvre ev9

Message non lu par gégé89 »

:coucou:
paterson a écrit :Tu construis en mécano-soudé ou tu envisage des fonderies (préférable) ?
meme pas,simplement dans de l'alu avec les aretes rayonnées pour imiter un peu la fonderie

Avatar du membre
gégé89
Messages : 2085
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur vendeuvre ev9

Message non lu par gégé89 »

:coucou:

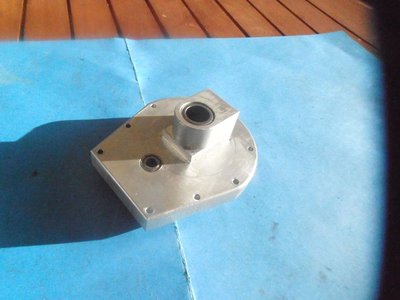

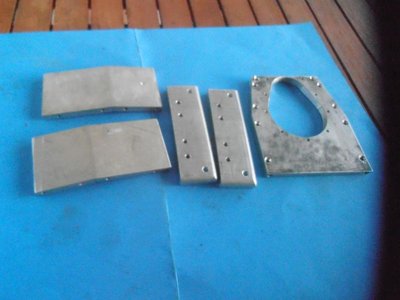

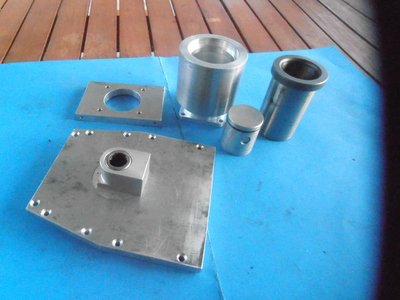

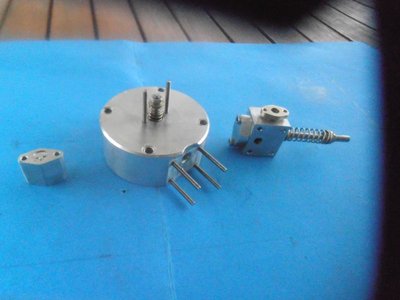

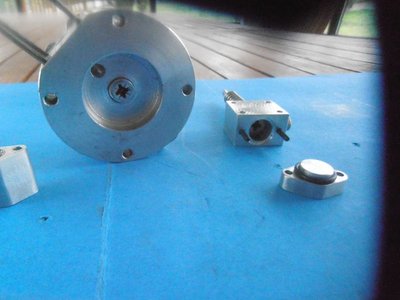

debut de la réalisation avec l'ebauche de quelques pieces.
Fichiers joints
PA122972 [800x600].JPG
PA122971 [800x600].JPG
PA122970 [800x600].JPG
PA122968 [800x600].JPG

Avatar du membre
vilbrequin
Messages : 1062
Enregistré le : ven. 7 janv. 2011 23:16
Localisation : Essonne

Re: moteur vendeuvre ev9

Message non lu par vilbrequin »

Super Gégé, mais dit moi tu dort au pied de tes machines, 4 jours et déjà tous ça de réaliser :o

Avatar du membre
jpvap54
Messages : 478
Enregistré le : ven. 24 avr. 2015 23:02
Localisation : 54110 Dombasle

Re: moteur vendeuvre ev9

Message non lu par jpvap54 »

Bonjour à tous !
Surement un beau moteur : Vite fait , bien fait ! :bravo
En bon retraité que je suis , j'aurai mis 6 mois pour réaliser toutes ces pièces ! jesors
Bonne soirée à tous !

Avatar du membre
Pif
Messages : 2249
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes

Re: moteur vendeuvre ev9

Message non lu par Pif »

:D Bien l'bonjour;
:aie: Encore de quoi nous perturber dans nos rêveries !
Lui ( Le Gégé) il ne chaume pas et ne prend même pas de vacances; Un esclave des temps modernes du travail mdr
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre
gégé89
Messages : 2085
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur vendeuvre ev9

Message non lu par gégé89 »

:coucou:

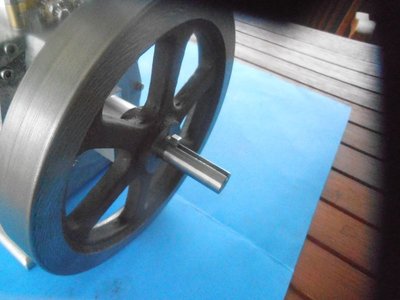

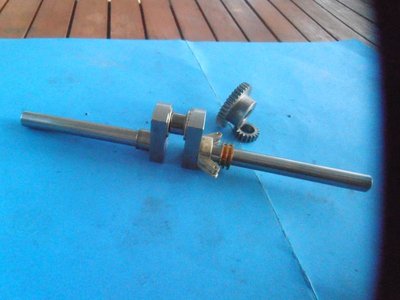

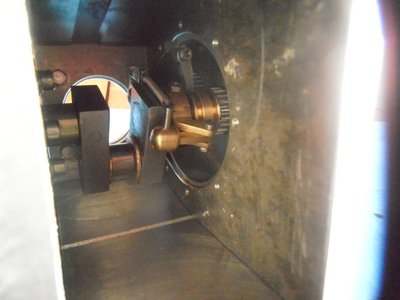

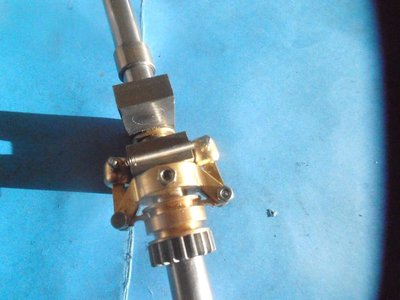

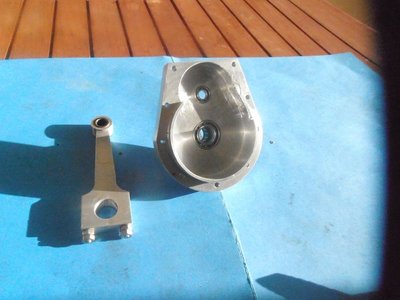

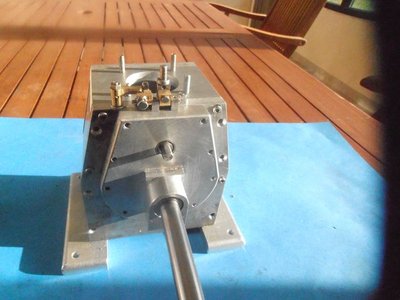

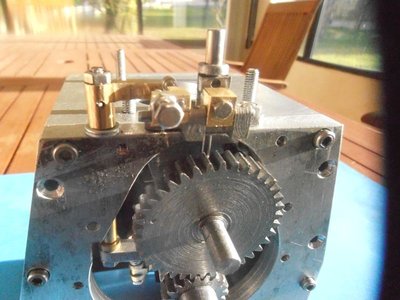

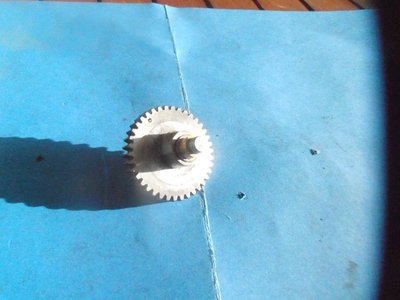

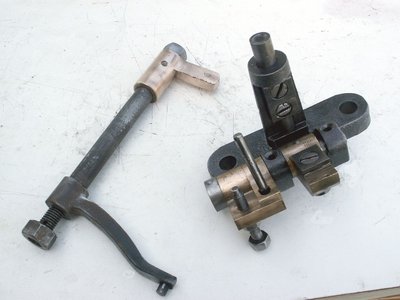

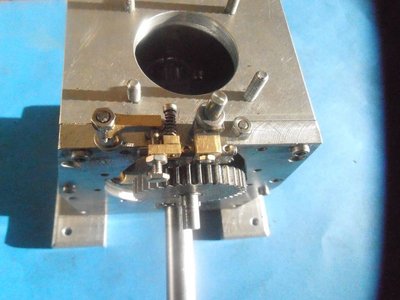

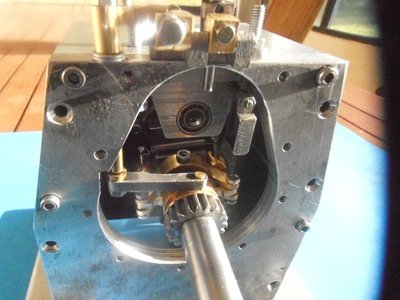

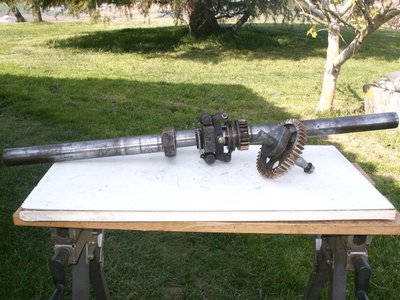

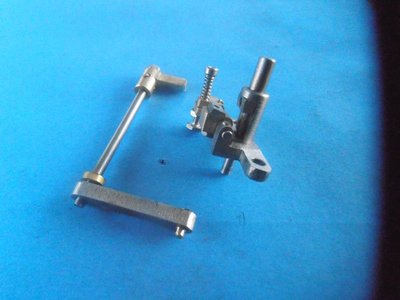

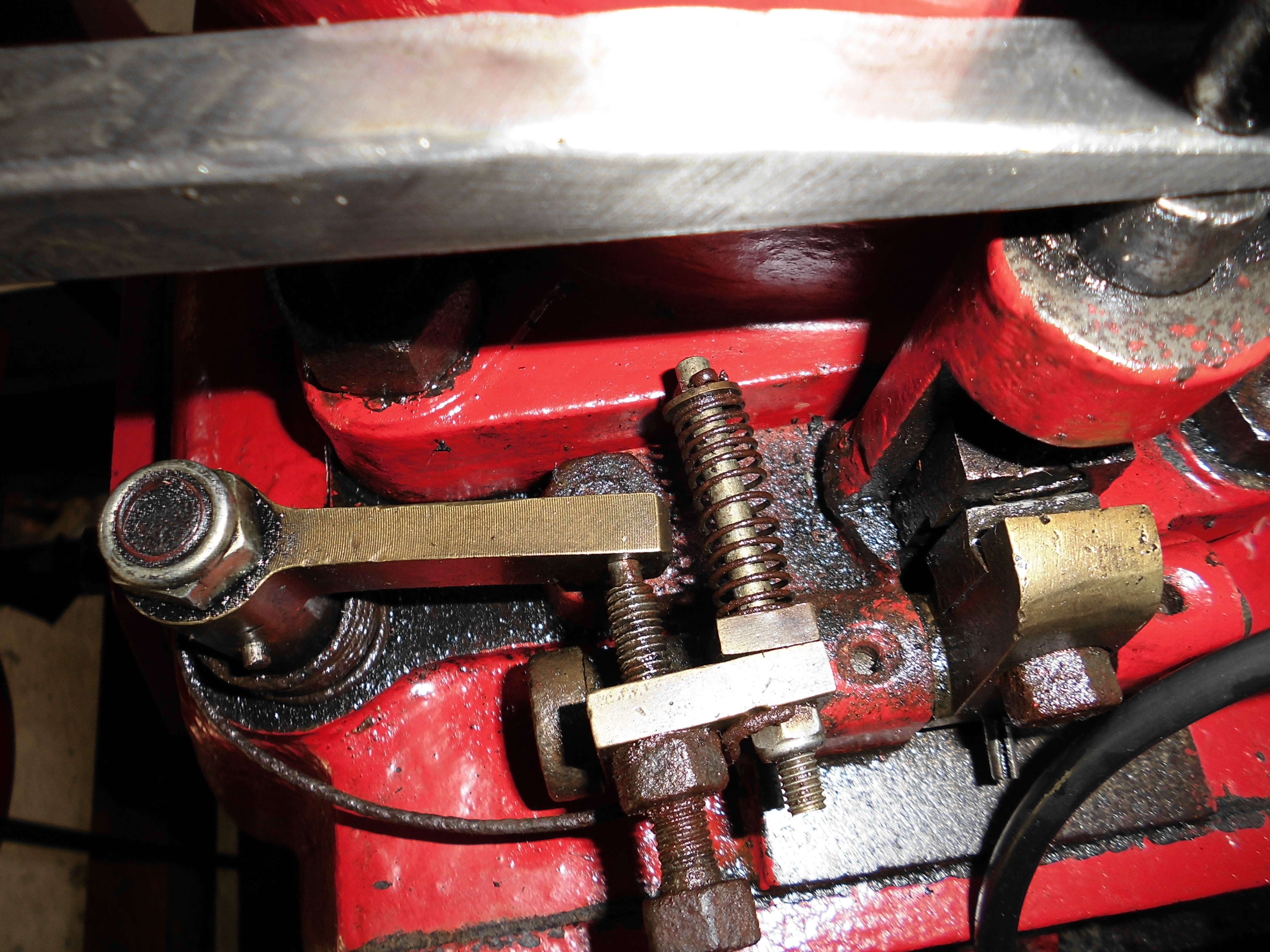

de nouvelles pieces jump ,la bielle,le carter ,systeme de régulation,arbre a came
Fichiers joints
PA213008 [800x600].JPG
PA213007 [800x600].JPG
PA213006 [800x600].JPG
PA213005 [800x600].JPG
PA213004 [800x600].JPG
PA213003 [800x600].JPG
PA213002 [800x600].JPG
PA213001 [800x600].JPG
PA213000 [800x600].JPG
PA212999 [800x600].JPG

Avatar du membre
actinos76
Messages : 287
Enregistré le : mer. 23 août 2017 23:07

Re: moteur vendeuvre ev9

Message non lu par actinos76 »

je suis admiratif devant tant de dextérité....c'est épatant tellement c'est bien fait,et tout ça sans plan! chapeau l'artiste.
@+,vincent.

Avatar du membre
gégé89
Messages : 2085
Enregistré le : sam. 14 mai 2011 10:41
Localisation : yonne

Re: moteur vendeuvre ev9

Message non lu par gégé89 »

:coucou:

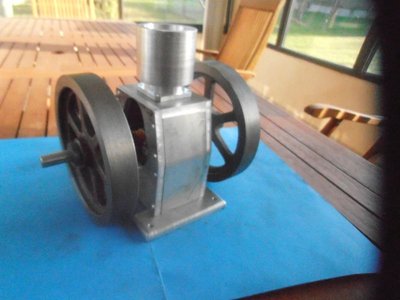

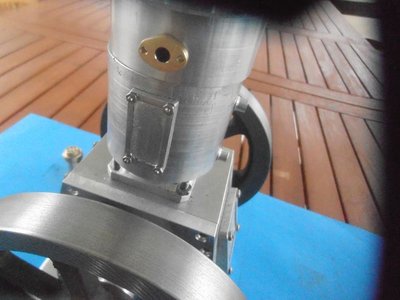

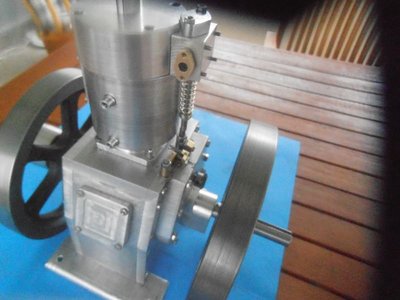

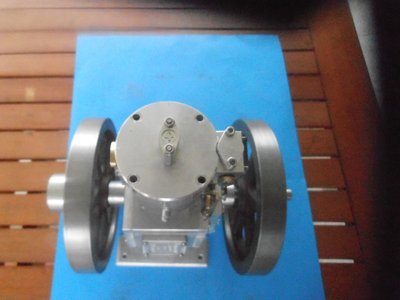

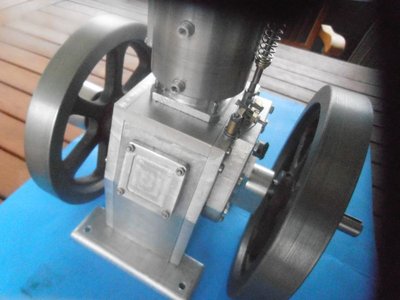

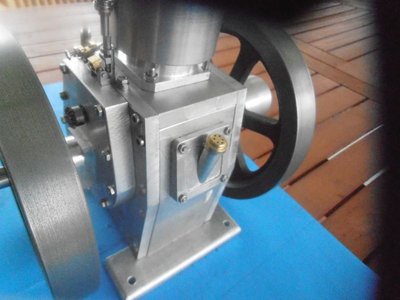

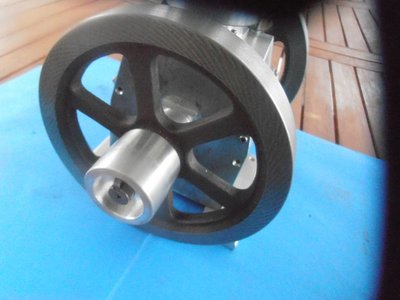

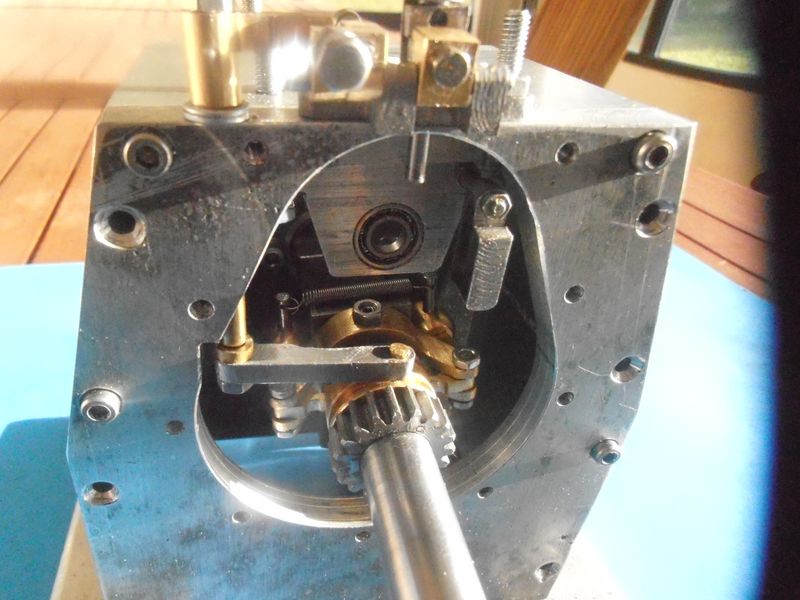

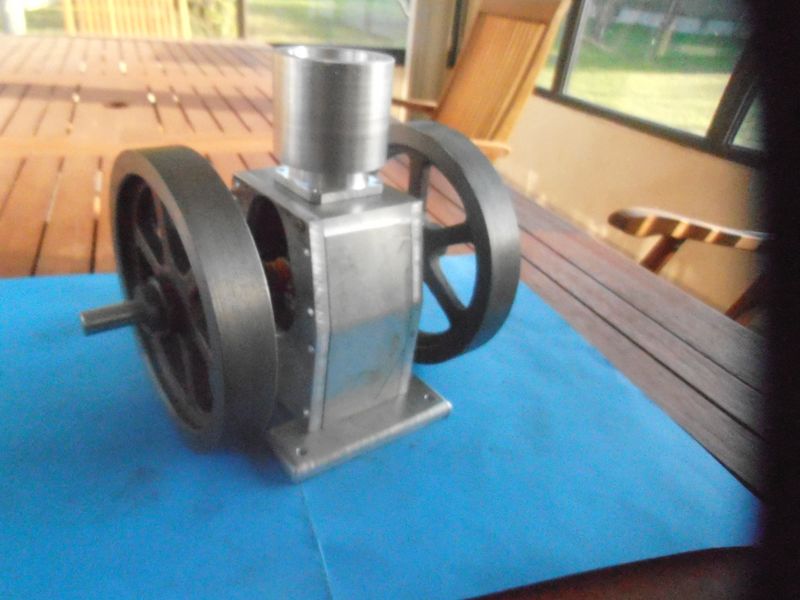

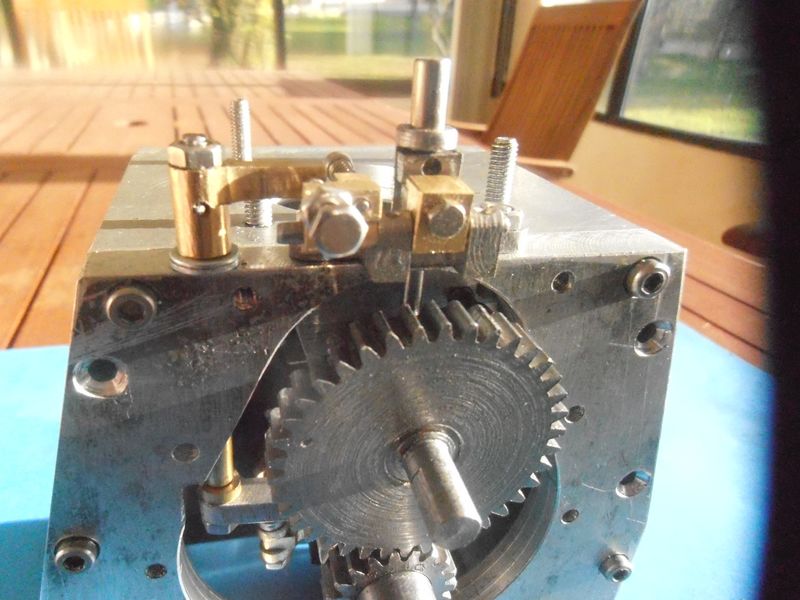

ça commence a prendre forme jump
Fichiers joints
PA293018 [800x600].JPG
PA293017 [800x600].JPG
PA293016 [800x600].JPG
PA293015 [800x600].JPG
PA293014 [800x600].JPG
PA293013 [800x600].JPG
PA293012 [800x600].JPG
PA293011 [800x600].JPG
PA293010 [800x600].JPG

Avatar du membre
paterson
Messages : 4719
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Contact :

Re: moteur vendeuvre ev9

Message non lu par paterson »

:bravo Gégé, c'est TOP
L'an prochain on te réserve une place à ttes les expo agricoles que nous feront. Et ce ne sont pas Henry ou Claude qui vont me contredire :clin:
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;
