Re: Upshur Horizontal Engine

Message non lupar Nounours67 » lun. 13 août 2018 17:28

Dernier message de la page précédente :

Hello natalefr,

que voila un gentil moteur TOP TOP !
Mais je vois que tu te crames les doigts à chaque fois que tu dois toucher un quelconque réglage !
N'as-tu pas pensé à isoler de la chaleur ces différentes manettes et boutons ?
Une petite poignée en bois, un embout plastique, un enroulement de chanvre, que sais-je encore, devraient faire l'affaire.
Une petite impatience ruine un grand projet (Confucius)
Sept fois mesure, une fois coupe (proverbe russe)
On ne naît pas humain, on le devient (Ievgueni Evtouchenko)
La construction d'une maquette, c'est comme le vélo, quand ça n'avance pas, on tombe

Avatar du membre

Auteur du sujet
natalefr
Messages : 221
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lupar natalefr » lun. 13 août 2018 19:16

Mes doigts maintenant sont des cornes jesors , pas trop à bidouiller, une fois que le régime et stable je ne touche plus, j'ai appris pas mal de choses sur les 4 temps avec les hupshur vertical et horizontal, chaque fois que je démarre les moteurs est comme une magie, parfois je ne crois même pas que c'est moi qui a construit ça :o
Natale

Avatar du membre

minimotoriste
Messages : 1788
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 67

Re: Upshur Horizontal Engine

Message non lupar minimotoriste » lun. 13 août 2018 21:28

:coucou: Natale et tout le monde
Félicitations :bravo :bravo ,belle réussite,je ne parle même pas de la rapidité d exécution :o
natalefr a écrit :Bonne idée ou folle idée ?

Pourquoi ne pas faire une enveloppe autour du cylindre (avec un torique des 2 cotés) et une réserve supérieure (bouillotte) dans un premier temps, ensuite tu pourras toujours prévoir une circulation forcée ;-)
natalefr a écrit :comme une magie, parfois je ne crois même pas que c'est moi qui a construit ça

Je connais bien connais bien cette sensation :bouh: j appelle ça de l autosatisfaction et après il y a l "auto"congratulation :lol:
Bonne soirée .@+++.Henry.

Avatar du membre

Auteur du sujet
natalefr
Messages : 221
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lupar natalefr » lun. 13 août 2018 22:10

Merci

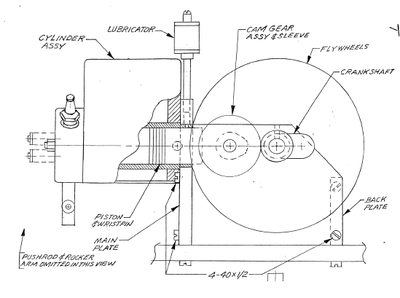

Dans les plans on a la possibilité de faire la bouillotte et aussi le système hit & miss
Il faut réfléchir à la meilleure façon de faire le refroidissement avec le moteur comme je l'ai fait, donc prévoir le passage de la tige du culbuteurs rien d'impossible :lol:
Fichiers joints
Natale

Avatar du membre

paterson
Messages : 4452
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 71
Contact :

Re: Upshur Horizontal Engine

Message non lupar paterson » lun. 13 août 2018 23:24

salutous,

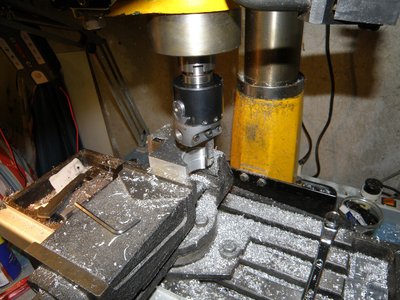

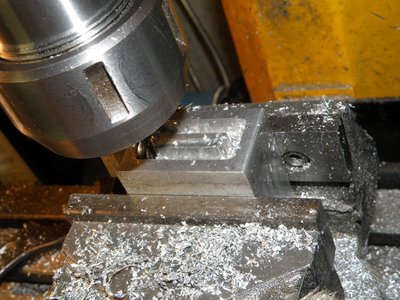

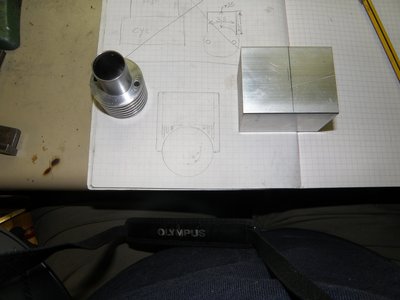

Natale, voilà ce que j'ai fait sur le mien: chemise refroidie par eau TOP :
https://goopics.net/a/Kc2YjFEJ

et une vidéo
https://photos.app.goo.gl/pUZk9WsC3EBcRP2b7
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Zéphyrin
Messages : 2321
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: Upshur Horizontal Engine

Message non lupar Zéphyrin » mar. 14 août 2018 08:56

bravo Natale,
parfois je ne crois même pas que c'est moi qui a construit ça

bien vu, c'est ça, ça dure jusqu'au moment où à force de bidouiller ça ne marche plus du tout, grrr!

A mon avis, quand un moteur ne tourne que sur l'établi, le refroidissement par l'air est vite trop juste si le moteur tourne vite...J'ai ce problème sur plusieurs moteurs(et vais l'avoir sur 2 moteurs en cours !), et ce n'est pas simple de convertir les ailettes en une chemise élégante...
un ventilateur qui tourne vite est une solution simple, mais assez encombrante et peu jolie, il faudrait trouver de beaux modèles...

Avatar du membre

Auteur du sujet
natalefr
Messages : 221
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lupar natalefr » mar. 14 août 2018 09:14

paterson a écrit :salutous,
Natale, voilà ce que j'ai fait sur le mien: chemise refroidie par eau TOP :
https://goopics.net/a/Kc2YjFEJ

et une vidéo
https://photos.app.goo.gl/pUZk9WsC3EBcRP2b7

Merci Pat...
Tu as prévu le refroidissement lorsque tu as commencé la construction, moi mon problème est la reconversion sans trop toucher à ce que j'ai fait....
Cette nuit avant de m'endormir, dans ma tète je m'efforçais de voir une solution sans toucher les ailettes, il faut créer une chambre qui se chausse sur les ailettes avec le passage pour la tige du culbuteurs
Natale

Avatar du membre

paterson
Messages : 4452
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 71
Contact :

Re: Upshur Horizontal Engine

Message non lupar paterson » mar. 14 août 2018 09:24

Attention aux fuites !!
J'avais une petite fuite dans la réserve d'eau :nul: . Comme la chemise du cylindre était en acier, j'ai remplacé l'eau par une peinture époxy très liquide. Après qques mn, j'ai vidé cette époxy et après séchage, la fuite s'était colmatée TOP
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Auteur du sujet
natalefr
Messages : 221
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lupar natalefr » mar. 14 août 2018 10:04

Merci pour le conseil Pat...
:oops: Je viens de revoir tes photos je me suis trompé sur le post précédent, la construction de ton système de refroidissement c'est EXACTEMENT ce que on peut faire sans toucher à la construction du moteur TOP
Natale

Avatar du membre

paterson
Messages : 4452
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 71
Contact :

Re: Upshur Horizontal Engine

Message non lupar paterson » mar. 14 août 2018 11:30

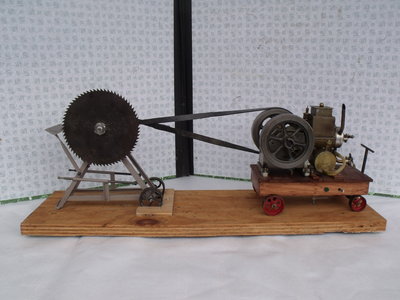

Version définitive sur un petit chariot: Le voila en situation "de travail".
J'ai un petit soucis car la courroie saute, mais je vais le résoudre bientôt TOP






Ajouté 7 minutes 2 secondes après :

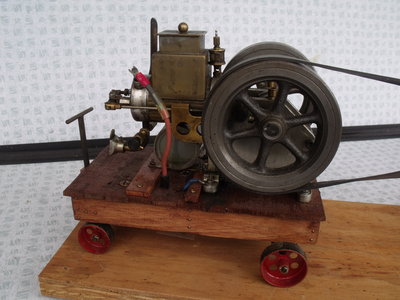

Je te conseille de faire un "hublot" (ph1) sur le réservoir pour visualiser le carburant TOP : disque de polycarbonate collé à l'époxy métal en remplacement d'un fond en laiton (on voit mal sur la photo :aie: ).
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Auteur du sujet
natalefr
Messages : 221
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lupar natalefr » mar. 14 août 2018 11:44

Beau boulot TOP

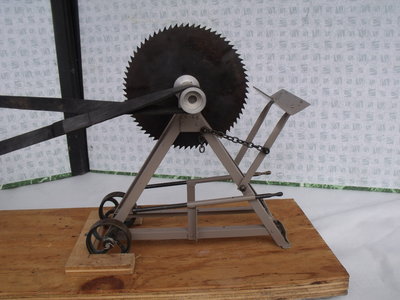

La p'tite scie est pour couper le bois pour les marmottes lorsque en hiver doivent se réchauffer en préparant les enveloppes du chocolat ? mdr jesors
Natale

Avatar du membre

paterson
Messages : 4452
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 71
Contact :

Re: Upshur Horizontal Engine

Message non lupar paterson » mar. 14 août 2018 14:05

c'est presque ça, Natale TOP
En fait c'est pour montrer au public, lors de mes expos, l'utilité de ces moteurs (copies des vrais) dans le passé.

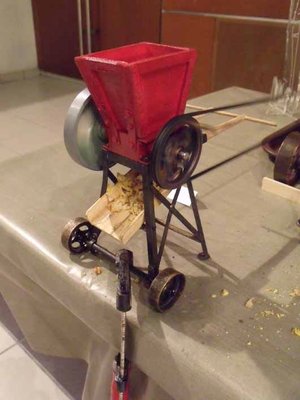

J'ai aussi un broyeur à fruits mu par ma locomobile:

Pour la petite histoire, on simule les vrais fruits par des pois chiches cuits et peints aux couleurs des pommes: vert, jaune et rouge; ça amuse tjs le public mdr

:o Et quand je pense qu'il y en a qui s'ennuient à la retraite ................. :aie:
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

Auteur du sujet
natalefr
Messages : 221
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lupar natalefr » mar. 14 août 2018 17:15

paterson a écrit :cEt quand je pense qu'il y en a qui s'ennuient à la retraite ................. :aie:

Le pire est que beaucoup de retraités passent toute la vie devant la télé :feu: , faire tourner les neurones éloigne l’Alzheimer, en plus les gens qui font, comme nous des maquettes, parfois sont considérés des cons qui s'amusent avec des jouets pour les enfants !
Natale

Avatar du membre

Auteur du sujet
natalefr
Messages : 221
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lupar natalefr » jeu. 16 août 2018 12:51

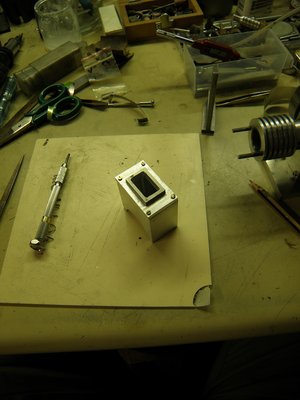

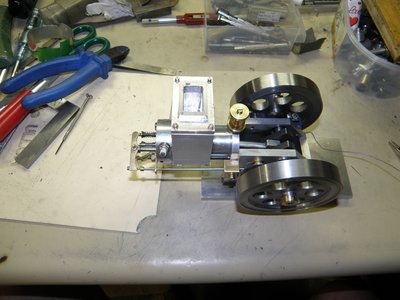

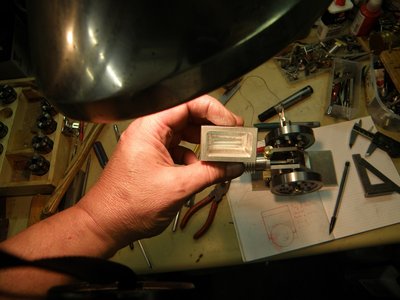

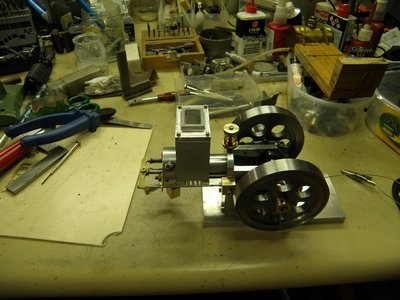

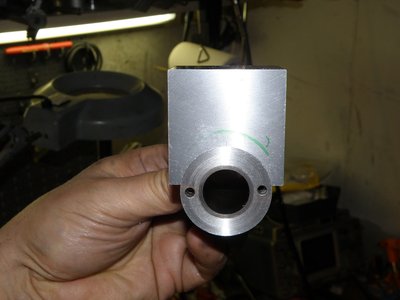

Voila la cuve de refroidissement :biere:
Pour la tenir en place,je n'ai pas de bandelette en laiton, deux bandelettes découpées d'une canette :mrgreen:
Prochain step le radiateur ? Qui sais :lol:
Fichiers joints
Natale

Avatar du membre

Auteur du sujet
natalefr
Messages : 221
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lupar natalefr » jeu. 16 août 2018 12:51

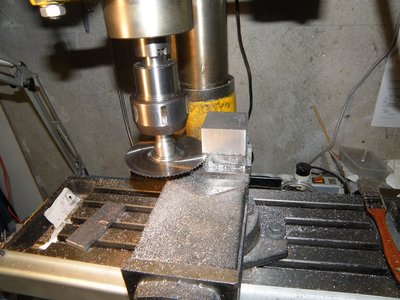

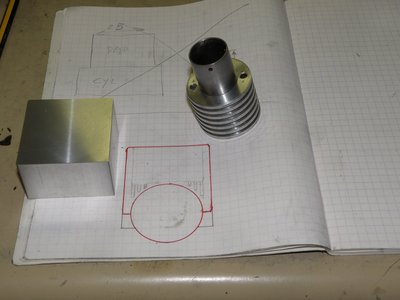

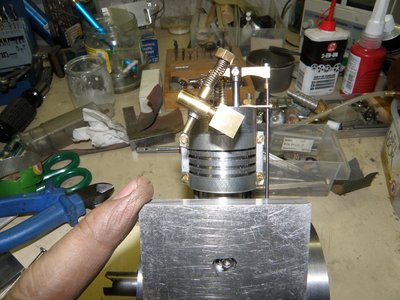

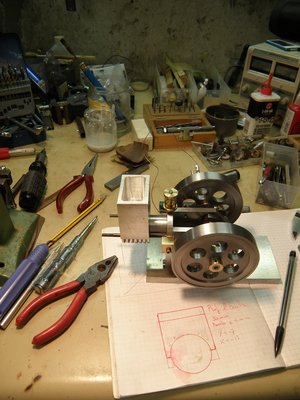

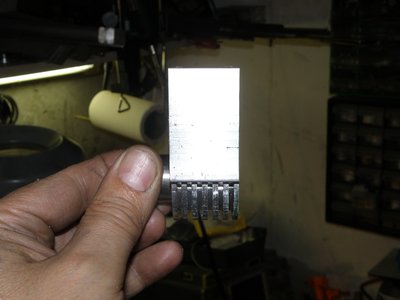

Encore quelques photo
Fichiers joints
Natale

Avatar du membre

Auteur du sujet
natalefr
Messages : 221
Enregistré le : jeu. 21 juin 2018 22:06
Site Internet
Localisation : Magny les Hameaux
Contact :

Re: Upshur Horizontal Engine

Message non lupar natalefr » sam. 18 août 2018 14:37

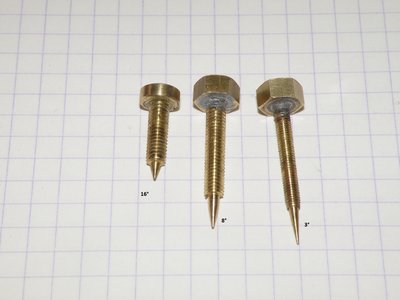

J'ai changé carbu
Le nouveau a le papillon et un pointeau plus pointu.
Dans le projet d'origine la conicité est de 16° je suis descendu à 3° et le réglage es plus souple
Fichiers joints
Natale
